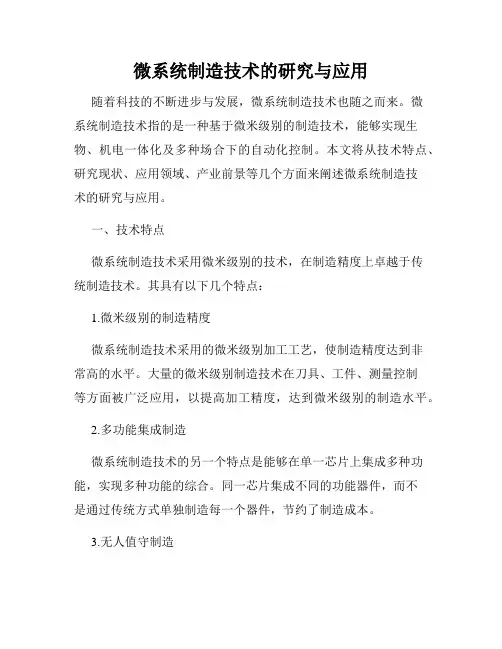

微系统制造技术的研究与应用随着科技的不断进步与发展，微系统制造技术也随之而来。

微系统制造技术指的是一种基于微米级别的制造技术，能够实现生物、机电一体化及多种场合下的自动化控制。

本文将从技术特点、研究现状、应用领域、产业前景等几个方面来阐述微系统制造技术的研究与应用。

一、技术特点微系统制造技术采用微米级别的技术，在制造精度上卓越于传统制造技术。

其具有以下几个特点：1.微米级别的制造精度微系统制造技术采用的微米级别加工工艺，使制造精度达到非常高的水平。

大量的微米级别制造技术在刀具、工件、测量控制等方面被广泛应用，以提高加工精度，达到微米级别的制造水平。

2.多功能集成制造微系统制造技术的另一个特点是能够在单一芯片上集成多种功能，实现多种功能的综合。

同一芯片集成不同的功能器件，而不是通过传统方式单独制造每一个器件，节约了制造成本。

3.无人值守制造微系统制造技术采用自动化控制系统来实现无人值守制造，可以消除操作者的人为因素对制造质量的影响，并可以加快生产速度。

同时，这种方法也可以降低人工成本，提高工作效率。

二、研究现状1.微系统制造技术在机械加工方面的应用微系统制造技术在机械加工方面的应用研究已经很成熟，并被广泛应用于数控机床等机械制造领域。

同时，为了更好地满足微机电系统的加工需求，一些新的材料、新的加工方法和新的加工设备也在不断地研究开发中。

2.微系统制造技术在生物医学领域的应用微系统制造技术在生物医学领域有着极高的应用价值，能够实现与人体医学器官、生物医学传感器等相关的应用。

微流控系统、生物芯片等新型生物医学系统能够在检测、诊断和治疗等方面起到非常重要的作用。

3.微系统制造技术在信息领域的应用微系统制造技术能够应用于微型传感器、微型交流器、微型存储器、微型芯片等领域，可以用于设备制造以及信号的控制与处理。

此外，微型机器人、微型飞行器等微系统设备也在不断地研究和发展中。

三、应用领域1.生物医学领域微系统制造技术在生物医学领域可以应用于生命科学、医学检测、药物研发等方面。

微机电系统(mems)工程技术半导体制造工艺技术微机电系统（MEMS）是一种融合微电子技术、机械工艺和微纳米加工技术的新型技术，具有微小体积、高性能和低功耗等优点，被广泛应用于传感器、执行器、微机械系统等领域。

MEMS制造工艺技术作为其核心技术之一，在MEMS设备的设计、生产和测试过程中起着至关重要的作用。

一、MEMS制造工艺技术的基本原理MEMS制造工艺技术是利用微纳米加工技术对微电子元件进行加工，实现微小尺寸的器件。

其基本原理包括光刻、薄膜沉积、刻蚀、清洗和包装等步骤。

在制造过程中，需要考虑到器件的性能、成本和效率等因素，并采用不同的工艺流程进行处理。

二、MEMS制造工艺技术的工艺流程1.设计阶段：确定MEMS器件的功能和结构，并进行软件仿真和电路设计，制定完整的器件设计方案。

2.掩膜光刻：利用掩膜和紫外光曝光的技术，将器件的图形准确转移到光敏材料上，形成所需的图形。

3.薄膜沉积：采用物理气相沉积、化学气相沉积等技术，在衬底表面沉积一层或多层薄膜，用于制备MEMS器件的功能部件。

4.刻蚀工艺：采用干法或湿法刻蚀技术，将多余的材料去除，形成所需的器件结构。

5.清洗和检测：在制造过程中，需要对器件进行清洗和检测，确保器件的质量和性能。

6.包装封装：将制备好的器件封装在封装体中，保护器件免受外部环境的影响。

三、MEMS制造工艺技术的发展趋势1.纳米加工技术：随着纳米加工技术的发展，MEMS器件的尺寸将进一步减小，性能将得到显著提升。

2.多功能集成：未来的MEMS器件将具有多功能集成的特点，可以同时实现多种功能，提高器件的综合性能。

3.自组装技术：自组装技术的应用将使MEMS制造工艺更加灵活和高效，降低成本，提高生产效率。

4.高可靠性设计：随着MEMS器件在汽车、医疗等领域的广泛应用，高可靠性设计将成为MEMS制造工艺技术的重要发展方向。

四、结语MEMS制造工艺技术是一项复杂而重要的工艺技术，对MEMS器件的性能和质量起着决定性的作用。

微机电系统制造工艺综述微机电系统（Microelectromechanical Systems，MEMS）是一种集成了微小机械、电子、光学和磁性等元件的微型系统。

它的制造工艺是一个复杂且多样化的过程，涉及到多个步骤和技术。

本文将综述微机电系统的制造工艺。

一、工艺流程微机电系统的制造工艺流程通常包括以下几个主要步骤：基片准备、薄膜沉积、光刻、腐蚀、封装和测试。

1. 基片准备：基片是微机电系统的主要载体，常用的材料包括硅、玻璃和塑料等。

在基片制备过程中，需要进行清洗、平整化和涂覆等处理，以保证后续工艺步骤的顺利进行。

2. 薄膜沉积：薄膜沉积是微机电系统制造中的关键步骤之一。

常用的薄膜沉积方法有化学气相沉积（CVD）、物理气相沉积（PVD）和溅射等。

通过这些方法可以在基片上沉积出具有特定功能的薄膜层，如金属、氧化物和聚合物等。

3. 光刻：光刻是微机电系统制造中的关键技术之一。

它通过光敏胶的光化学反应将图案转移到基片上，形成所需的结构和形状。

常用的光刻技术包括接触式光刻和投影光刻。

4. 腐蚀：腐蚀是微机电系统制造中的重要步骤之一。

通过化学腐蚀或物理腐蚀的方式，可以去除不需要的材料，形成所需的结构和形状。

常用的腐蚀方法有湿腐蚀、干腐蚀和等离子体腐蚀等。

5. 封装：封装是将微机电系统芯片封装在外部保护壳中的过程。

封装可以提供保护、连接和传感等功能。

常用的封装方法包括焊接、粘接和翻转芯片封装等。

6. 测试：测试是微机电系统制造中的最后一步，用于验证芯片的性能和可靠性。

常用的测试方法包括电学测试、力学测试和光学测试等。

二、工艺技术微机电系统制造中常用的工艺技术包括：纳米制造技术、表面微结构技术、微流控技术和微传感技术等。

1. 纳米制造技术：纳米制造技术是微机电系统制造中的前沿技术之一。

它利用纳米尺度的工具和材料进行加工和制造，实现微米和纳米级别的结构和器件。

常用的纳米制造技术包括扫描探针显微镜（SPM）、电子束曝光和离子束刻蚀等。

MEMS制造工艺及技术的深度解析一、引言微机电系统（Micro-Electro-Mechanical Systems，简称MEMS）是一种将微型机械结构与电子元件集成在同一芯片上的技术。

由于其体积小、功耗低、性能高等特点，MEMS技术已被广泛应用于各种领域，如汽车、医疗、消费电子、通信等。

本文将详细介绍MEMS的制造工艺及技术，以帮助读者更深入地了解这一领域。

二、MEMS制造工艺1. 硅片准备MEMS制造通常开始于一片硅片。

根据所需的设备特性，可以选择不同晶向、电阻率和厚度的硅片。

硅片的质量对最终设备的性能有着至关重要的影响。

2. 沉积沉积是制造MEMS设备的一个关键步骤。

它涉及到在硅片上添加各种材料，如多晶硅、氮化硅、氧化铝等。

这些材料可以用于形成机械结构、电路元件或牺牲层。

沉积方法有多种，包括化学气相沉积（CVD）、物理气相沉积（PVD）和电镀等。

3. 光刻光刻是一种利用光敏材料和模板来转移图案到硅片上的技术。

通过光刻，我们可以在硅片上形成复杂的机械结构和电路图案。

光刻的精度和分辨率对最终设备的性能有着重要影响。

4. 刻蚀刻蚀是一种通过化学或物理方法来去除硅片上未被光刻胶保护的部分的技术。

它可以用来形成机械结构、电路元件或通孔。

刻蚀方法有湿法刻蚀和干法刻蚀两种。

湿法刻蚀使用化学溶液来去除材料，而干法刻蚀则使用等离子体或反应离子刻蚀（RIE）来去除材料。

5. 键合与封装键合是将两个或多个硅片通过化学键连接在一起的过程。

它可以用于制造多层MEMS设备或将MEMS设备与电路芯片集成在一起。

封装是将MEMS设备封装在一个保护壳内以防止环境对其造成损害的过程。

封装材料可以是陶瓷、塑料或金属。

三、MEMS制造技术挑战与发展趋势1. 尺寸效应与可靠性问题随着MEMS设备的尺寸不断减小，尺寸效应和可靠性问题日益突出。

例如，微小的机械结构可能因热膨胀系数不匹配或残余应力而导致失效。

为了解决这些问题，研究人员正在开发新型材料和制造工艺以提高MEMS设备的可靠性。

微机电系统（MEMS）制造工艺史微机电系统（MEMS）利用集成电路（IC）制造技术和微加工技术把微结构、微传感器、微执行器等制造在一块或多块芯片上的微型集成系统。

具有微型化、集成化、智能化、成本低、性能高、可以大批量生产等优点。

应用领域极为广泛，目前已成功地应用于汽车、电子和军事等行业。

本文主要探讨MEMS的制造工艺史。

MEMS工艺的特点包括：硅为基本（衬底）材料；准平面加工；便于机电集成；便于批量生产；对设备和环境要求高（依靠设备和工具）。

影响MEMS发展的三个关键因素主要是：产品设计和定位，材料制备以及加工工艺和设备。

MEMS的制作材料分为结构材料和功能材料，在结构材料里，使用得最多的有：①基底材料：硅、砷化镓、其他半导体材料。

②薄膜材料：单晶硅、氮化硅、氧化硅。

③金属材料：金、铝、其他金属。

而功能材料，有：①高分子材料：聚酰亚胺、PMMA。

②敏感材料：压阻、压电、热敏、光敏、其他。

③致动材料：压电、形状记忆合金、磁性材料等。

MEMS的制造工艺是基本半导体工艺的，主要包括以下6个步骤：1.掺杂与退火；2.氧化, 表面薄膜技术；3.光刻；4.金属化：溅射与蒸发；5.腐蚀；6.净化与清洗。

接下来将详细介绍各个工艺流程：1.掺杂：IC掺杂用于改变其物理性质，MEMS掺杂用于改变其化学性质，而掺杂的主要形式包括注入和扩散。

扩散指在一定温度下杂质原子具有一定能量，能够克服阻力进入半导体并在其中做缓慢的迁移运动。

包括液态源扩散和固态源扩散。

而离子注入是杂质原子经高能粒子轰击离子化后经电场加速轰击硅片表面，形成注入层。

退火的作用主要是将掺杂层纵向推进，结构释放后消除残余应力，包括热退火，激光退火以及电子退火。

2. 表面薄膜技术：氧化是硅与氧化剂反应生成二氧化硅的过程。

化学气相淀积则是使用加热、等离子体和紫外线等各种能源，使气态物质经化学反应（热解或化学合成），形成固态物质淀积在衬底上。

相对的蒸发和溅射为物理气相淀积。

微机电系统(mems)工艺基础与应用
微机电系统（MEMS）是指将微型机械元件、微电子元件、微光学元件、微流体元件及其它微加工技术相集成而成的系统。

它既是微电子技术、光学技术、力学技术、材料科学技术的综合，又是精密制造技术、微加工技术与传感器技术的相结合。

本文将对MEMS的工艺基础及其应用进行探讨。

一、MEMS的工艺基础 1.硅微加工技术 MEMS的制造材料主要是硅微电子材料及其它材料，硅微加工技术是MEMS 的核心技术。

硅微加工技术的主要工艺流程包括光刻、蚀刻、金属沉积、制膜、扩散、离子注入等。

2.压力传感器的制造工艺 MEMS的压力传感器主要采用压阻效应制作。

它的基本原理是利用极细硅悬臂梁作为传感器，在外界压力下悬臂梁弯曲，悬臂梁两端的电阻发生变化，进而反映出压力。

二、MEMS的应用 1.生物医学及生物传感技术应用MEMS技术制造的微型传感器，可以在细胞水平上检测微小的信号变化，诊断疾病、研究生物学行为。

2.汽车及工业应用汽车领域是MEMS技术的主要应用领域之一。

MEMS技术应用于汽车系统中，可以制造出精密的安全气囊、一个小孔的喷油嘴、传感器等元件。

3.消费市场在消费市场上，MEMS技术的应用范围同样广泛。

借助MEMS技术，可以生产出更小、更趋近于无形的产品，如MEMS振动器、MEMS加速计、MEMS麦克风。

总之，MEMS技术的应用范围和前景十分广阔，它在不断地为各个领域带来更多革命性的变革和新的想象空间。

同时，要想在MEMS领域取得更为显著的进展，需要更多的前沿科技、人才、资金等方面的支持和加速发展。

八. 微系统三维集成关键工艺技术❑8.1 微系统三维集成工艺——基于TSV的芯片叠层关键工艺；❑8.2 微系统三维集成工艺——先进多层基板技术®Miao Min, BISTU,2009，All rights reserved1微/纳加工技术八. 三维集成关键工艺●2D组装与集成的局限☐Moore定律（等比例缩小）●3D组装与集成的优势☐革命●3D微/纳加工plus 组装vs CMOS IC工艺☐Moore定律与Beyond Moore®Miao Min, BISTU,2009，All rights reserved3微/纳加工技术八. 三维集成关键工艺●MEMS界的观点：®Miao Min, BISTU,2009，All rights reserved5微/纳加工技术八. 三维集成关键工艺●3D微/纳集成与先进封装☐先进封装是最终集大成者®Miao Min, BISTU,2009，All rights reserved7微/纳加工技术八. 三维集成关键工艺8.1 微系统三维集成关键工艺技术——基于TSV的芯片叠层关键工艺☐1. TSV（穿硅孔）工艺❑2. 芯片减薄工艺❑3. 芯片堆叠工艺❑4. 下填充及其他❑5. 市场与展望●TSV（Through-Si-Via）的价值☐提供芯片两侧、中间层两侧直接的电连接，散热通道。

—高密度、布线灵活。

®Miao Min, BISTU,2009，All rights reserved9微/纳加工技术八. 三维集成关键工艺●TSV芯片叠层成套技术选择☐多种多样，但正在凝聚为3至5种平台®Miao Min, BISTU,2009，All rights reserved 11Source:Aviza 和Yole Development深宽比AR 3:1～5:1深宽比AR 3:1～10:1通孔宽度20－50um 通孔宽度5～20umCD 控制较为宽松需要严格的CD 控制，IDM 或封测厂拥有IDM后期设计阶段介入BEOL 或Bonding 之后CMOS 或BEOL 之前Via-lastVia-first ●TSV 芯片叠层成套技术与现有技术的连接☐先通孔（via-first ）、后通孔（via-last ）还是中通孔（via －middle ）技术？—Via First 和Via Middle ，Fab 厂前端金属互连前进行，需要掌握CMOS 工艺的修改权；－Via last ，封测厂中进行，不改变Fab 接口，但不能充分利用芯片面积排布Via 。

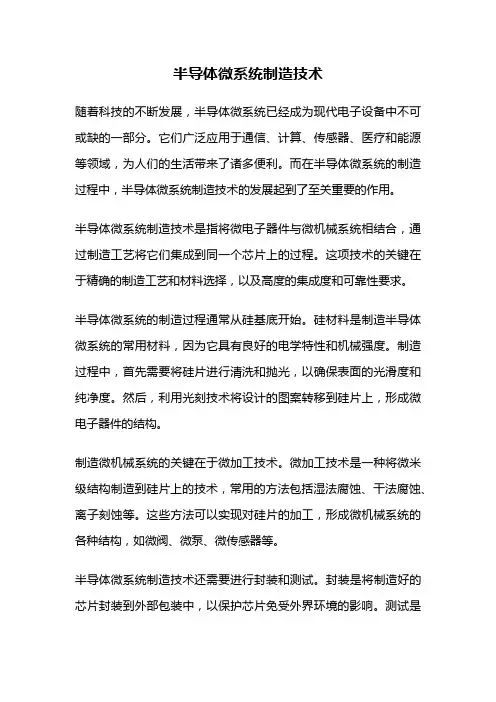

半导体微系统制造技术随着科技的不断发展，半导体微系统已经成为现代电子设备中不可或缺的一部分。

它们广泛应用于通信、计算、传感器、医疗和能源等领域，为人们的生活带来了诸多便利。

而在半导体微系统的制造过程中，半导体微系统制造技术的发展起到了至关重要的作用。

半导体微系统制造技术是指将微电子器件与微机械系统相结合，通过制造工艺将它们集成到同一个芯片上的过程。

这项技术的关键在于精确的制造工艺和材料选择，以及高度的集成度和可靠性要求。

半导体微系统的制造过程通常从硅基底开始。

硅材料是制造半导体微系统的常用材料，因为它具有良好的电学特性和机械强度。

制造过程中，首先需要将硅片进行清洗和抛光，以确保表面的光滑度和纯净度。

然后，利用光刻技术将设计的图案转移到硅片上，形成微电子器件的结构。

制造微机械系统的关键在于微加工技术。

微加工技术是一种将微米级结构制造到硅片上的技术，常用的方法包括湿法腐蚀、干法腐蚀、离子刻蚀等。

这些方法可以实现对硅片的加工，形成微机械系统的各种结构，如微阀、微泵、微传感器等。

半导体微系统制造技术还需要进行封装和测试。

封装是将制造好的芯片封装到外部包装中，以保护芯片免受外界环境的影响。

测试是对芯片进行功能性能和可靠性的测试，以确保芯片的质量和性能符合设计要求。

半导体微系统制造技术的发展带来了许多创新和应用。

例如，微电子器件的小型化和集成度的提高，使得电子设备更加轻薄和便携。

微机械系统的发展使得传感器和执行器的性能得到了大幅提升，广泛应用于汽车、医疗、工业等领域。

然而，半导体微系统制造技术也面临着一些挑战和难题。

首先，制造过程中需要高度准确的控制和监测，以确保微米级结构的制造精度和一致性。

其次，材料选择和制造工艺的优化需要大量的研究和实验。

同时，成本和可扩展性也是制约半导体微系统制造技术发展的因素之一。

总结起来，半导体微系统制造技术是一项关键的技术，对现代电子设备的发展和应用具有重要意义。

通过精确的制造工艺和材料选择，半导体微系统制造技术可以实现微电子器件和微机械系统的高度集成，为人们的生活带来更多的便利和创新。

三维异质异构集成射频微系统的制作方法三维异质异构集成射频微系统是一种新型的微电子技术，它将传统的射频微系统与三维集成技术相结合，并引入了晶体管、混合器、滤波器、功率放大器等元器件，使得系统的性能有了非常大的提升。

本文将从制作方法的角度介绍三维异质异构集成射频微系统的制作过程。

第一步：制备基板制备基板是整个微电子工艺的开端，需要把基板表面进行清洗和处理，以保证基板表面的纯度和光洁度。

然后，在基板上进行蒸发或溅射，制备氧化铝等电介质膜。

在膜厚为0.5~1μm的氧化铝上进行光刻工艺，形成图案。

第二步：制作金属线路制作金属线路一般采用光刻法或电子束曝光法，将铜或铝等导电材料沉积在氧化铝膜上，形成金属线路。

需要注意的是，由于三维异质异构集成射频微系统的复杂性，金属线路的细节和布局需要仔细考虑。

第三步：制造射频器件设计出适合自己系统的射频器件结构，如晶体管、混频器、滤波器和功放等，也可以采用异质材料组合的混合器来获得良好的频率响应。

这些器件需要在金属线路上进行高温热处理，具体的制造过程包括：选择适合的材料、生长合适的晶格常数等。

第四步：测试及包装制造出系统后，需要测试系统的性能，对其进行调整。

对系统进行模拟仿真、高温寿命测试及高温快速退火等工作。

调整完成后，需要将系统进行封装，以提高系统的稳定性和寿命。

三维异质异构集成射频微系统的制作方法需要高度的技术水平、先进的设备以及最新的微电子技术。

它不但可以提高射频微电子系统的性能，还可以实现在更小的空间里集成更多的功能和器件，具有非常广泛的应用前景。

微系统三维集成关键工艺技术微系统是由微观结构和系统整合而成的系统，具有体积小、功能强大和集成度高等特点。

随着科技的不断进步，微系统的性能要求也日益提高。

为了满足这些需求，微系统的制造技术也在不断地发展和创新。

其中，三维集成关键工艺技术在微系统的制造过程中起着非常重要的作用。

三维集成关键工艺技术的意义在微系统制造中，传统的二维集成已经无法满足对功能集成和性能提升的要求。

而三维集成则可以通过将多个功能性器件垂直堆叠在一起，实现更高的集成度和更强的功能性。

三维集成不仅可以提高微系统的性能，还可以节省空间和材料，从而降低成本和能耗。

因此，研究和应用三维集成关键工艺技术对于微系统的发展具有重要意义。

三维集成关键工艺技术的挑战然而，实现三维集成并不是一件容易的事情，面临着许多挑战。

其中最主要的挑战之一是如何实现纵向连接。

在传统的二维集成中，纵向连接很容易实现，因为只需要通过晶圆上的金属线进行连接就可以了。

然而，在三维集成中，纵向连接的实现却非常困难。

这是因为当器件堆叠在一起时，金属线之间存在非常小的间距，导致难以实现可靠的电气连接。

另外一个挑战是如何解决热管理问题。

在三维集成中，由于器件的紧密堆叠，容易产生较高的热量。

如果无法有效地散热，将会严重影响器件的性能和寿命。

因此，研究和应用有效的热管理技术是实现三维集成的关键之一。

此外，三维集成还面临着工艺制造的挑战。

由于器件的堆叠性质，制造工艺复杂度加大，容易导致制造过程中的缺陷。

因此，如何提高制造工艺的稳定性和可靠性也是三维集成中需要解决的问题之一。

三维集成关键工艺技术的发展趋势尽管三维集成面临着诸多挑战，但通过不断的研究和创新，已经取得了非常明显的进展。

例如，采用新型的纵向连接技术，如通过硅晶片上的微通道实现纵向导通，可以解决纵向连接的难题。

此外，研究人员还开发了各种热管理技术，如采用纳米材料散热和利用微通道进行冷却等。

这些技术的应用有效地解决了热管理问题。

微机电系统制造中的工艺技术研究微机电系统（MEMS）是由微型机械部件和微电子元件组成的系统，其中微型机械部件通常是通过微电子加工技术制造而成。

因此，在制造MEMS时，微电子加工技术和微型机械加工技术是必不可少的。

本文将探讨MEMS制造中的工艺技术研究及其对MEMS制造的影响。

一、微电子加工技术微电子加工技术是MEMS制造过程中最重要的技术之一。

MEMS制造需要使用微电子加工工艺制造出微型机械部件所需的晶片。

微电子加工技术主要包括光刻、薄膜沉积、离子注入、腐蚀加工等。

这些技术都有着严格的加工参数和工艺流程要求。

其中，光刻技术是最基本的工艺技术之一。

它通过使用紫外线、光刻胶等工具，在晶片上形成所需的结构图案。

然后，通过薄膜沉积、离子注入和腐蚀加工等技术来制造出微型机械部件。

微电子加工技术还需要不断地改进和发展，以适应MEMS制造的不断发展和变化。

二、微型机械加工技术微型机械加工技术也是MEMS制造中不可或缺的技术之一。

它主要针对的是微型机械部件的制造和加工。

微型机械加工技术可以按照加工模式的不同，分为激光微加工、等离子体加工、电子束加工、刻蚀加工等。

在这些技术中，激光微加工是一种非常有效的技术。

它可以制造出高精度的微型结构，生成速度快，操作简单。

当然，这些技术也需要不断改进，以满足MEMS制造的要求。

三、其他工艺技术除了微电子加工技术和微型机械加工技术之外，MEMS制造还需要其他工艺技术的支持。

例如，微型结构的封装需要使用封装技术。

封装技术是将整个设备封装在一个小型的壳体中，以保护设备免受环境的干扰。

在MEMS制造中，封装技术也非常重要，因为封装可以保证微型机械部件的稳定性和长期性能。

同时，MEMS 还需要多层互连技术，以便在不同的设备之间实现信号的传输。

总之，MEMS制造中的工艺技术研究是一个不断发展和成熟的过程。

微电子加工技术和微型机械加工技术是其中最重要的部分，它们需要不断地改进和完善，才能适应不断变化的MEMS制造要求。

典型MEMS工艺流程下面结合北京大学微系统所的MEMS标准工艺，以一个MEMS中最主要的结构——梁为例介绍一下MEMS表面加工工艺的具体流程。

1.硅片准备2.热氧生长二氧化硅(SiO2)作为绝缘层3.LPCVD淀积氮化硅(Si3N4)作为绝缘及抗蚀层4.LPCVD淀积多晶硅1(POL Y1)作为底电极5.多晶硅掺杂及退火6.光刻及腐蚀POLY1，图形转移得到POLY1图形7.LPCVD磷硅玻璃(PSG)作为牺牲层8.光刻及腐蚀PSG，图形转移得到BUMP图形9.光刻及腐蚀PSG形成锚区10.LPCVD淀积多晶硅2(POL Y2)作为结构层11.多晶硅掺杂及退火12.光刻及腐蚀POLY2，图形转移得到POLY2结构层图形13.溅射铝金属(Al)层14.光刻及腐蚀铝层，图形转移得到金属层图形15.释放得到活动的结构至此，我们利用MEMS表面加工工艺完成了一个梁的制作。

这个工艺流程中共有五块掩膜版，分别是：1.POL Y1，用的是阳版，形成的多晶1图形用来提供机械层的电学连接，地极板或屏蔽电极;2.BUMP，用的是阴版，在牺牲层上形成凹槽，使得以后形成的多晶硅机械层上出现小突起，减小在释放过程或工作过程中机械层与衬底的接触面积，起一定的抗粘附作用;3.ANCHOR，用的是阴版，在牺牲层上刻孔，形成机械层在衬底上的支柱，并提供电学连接;4.POL Y2，用的是阳版，用来形成多晶硅机械结构;5.METAL，用的是阳版，用来形成电连接或测试接触。

MEMS加工技术如前所述，加工技术主要分为三种，分别以美国为代表集成电路技术、日本以精密加工为特征的MEMS 技术和德国的LIGA技术.第一种是以美国为代表的硅基技术，它是利用化学腐蚀或集成电路工艺技术对硅材料进行加工，形成硅基器件。

这种方法可与传统的工艺兼容，并适合廉价批技术量生产，已成为目前的硅基主流.各向异性腐蚀技术就是利用单晶硅的不同晶向的腐蚀速率存在各向异性的特点而进行腐蚀技术，其主要特点是硅的腐蚀速率和硅的晶向、搀杂浓度及外加电位有关。

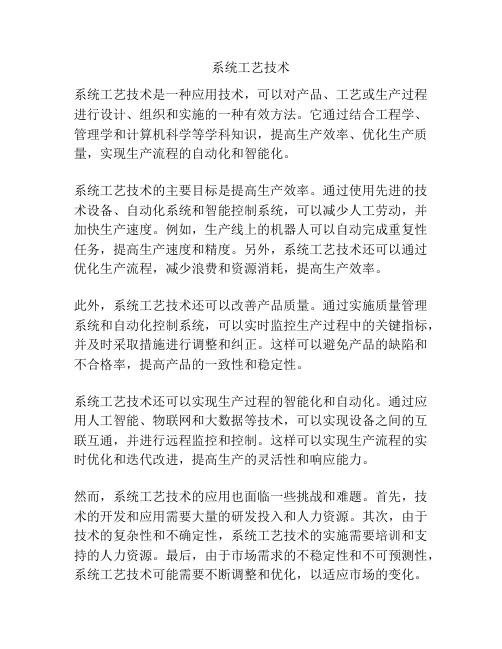

系统工艺技术系统工艺技术是一种应用技术，可以对产品、工艺或生产过程进行设计、组织和实施的一种有效方法。

它通过结合工程学、管理学和计算机科学等学科知识，提高生产效率、优化生产质量，实现生产流程的自动化和智能化。

系统工艺技术的主要目标是提高生产效率。

通过使用先进的技术设备、自动化系统和智能控制系统，可以减少人工劳动，并加快生产速度。

例如，生产线上的机器人可以自动完成重复性任务，提高生产速度和精度。

另外，系统工艺技术还可以通过优化生产流程，减少浪费和资源消耗，提高生产效率。

此外，系统工艺技术还可以改善产品质量。

通过实施质量管理系统和自动化控制系统，可以实时监控生产过程中的关键指标，并及时采取措施进行调整和纠正。

这样可以避免产品的缺陷和不合格率，提高产品的一致性和稳定性。

系统工艺技术还可以实现生产过程的智能化和自动化。

通过应用人工智能、物联网和大数据等技术，可以实现设备之间的互联互通，并进行远程监控和控制。

这样可以实现生产流程的实时优化和迭代改进，提高生产的灵活性和响应能力。

然而，系统工艺技术的应用也面临一些挑战和难题。

首先，技术的开发和应用需要大量的研发投入和人力资源。

其次，由于技术的复杂性和不确定性，系统工艺技术的实施需要培训和支持的人力资源。

最后，由于市场需求的不稳定性和不可预测性，系统工艺技术可能需要不断调整和优化，以适应市场的变化。

总而言之，系统工艺技术在现代制造业中起着重要的作用。

通过应用先进的技术设备、自动化系统和智能控制系统，可以提高生产效率、优化生产质量，实现生产过程的自动化和智能化。

然而，系统工艺技术的应用也面临一些挑战和难题，需要充分的研发和培训支持。

只有克服这些挑战，才能实现系统工艺技术的最大效益。
