反激式正激式推挽式半桥式全桥式开关电源优缺点反激式开关电源是一种常见的开关电源拓扑结构，其工作原理是利用电感储能和电容滤波器来实现电压变换。

以下是反激式、正激式、推挽式、半桥式和全桥式开关电源的优缺点分析。

1.反激式开关电源：优点：-体积小，结构简单，成本较低。

-输出电流大，适用于一些高功率应用。

-效率较高，在负载率低时仍能提供稳定的输出电压。

缺点：-输出电压稳定性较差，容易受到输入电压波动的影响。

-输入电流波形不纯净，含有较高的谐波成分。

-输出电流变化较大时容易产生振荡和噪音。

2.正激式开关电源：优点：-输出电压稳定性较好，能够提供较为纯净的输出电流。

-输出电流较大，适用于一些高负载应用。

-效率较高，在大部分负载条件下都能保持较高的效率。

缺点：-体积较大，结构相对复杂。

-成本较高。

-在负载率低时效率较低。

3.推挽式开关电源：优点：-输出频率较高，适用于一些高频应用。

-输出电压稳定性较好。

-体积相对较小，结构简单。

缺点：-输出电流相对较小。

-效率较低，在大负载条件下会有较大的功率损耗。

-容易受到电容和电感等元器件的损耗影响，导致输出电压不稳定。

4.半桥式开关电源：优点：-输出电压稳定性较好。

-输出电流较大。

-效率较高。

-结构简单，成本相对较低。

缺点：-输入电流波形较复杂，含有较高的谐波成分。

-输出电流较小负载时容易出现振荡。

-适用负载范围较窄。

5.全桥式开关电源：优点：-输出电压稳定性较好。

-输出电流较大。

-效率较高。

-结构简单，成本相对较低。

缺点：-输入电流波形较复杂，含有较高的谐波成分。

-输出电流较小负载时容易出现振荡。

-适用负载范围较窄。

总结：根据以上分析，不同的开关电源拓扑在不同应用场景中具有不同的优缺点。

在选择开关电源时，应根据具体应用需求，综合考虑输出电压稳定性、输出电流、效率、结构复杂性、成本等因素，选择最适合的拓扑结构。

开关电源半桥和全桥推挽电路工作原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注! Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!开关电源：半桥与全桥推挽电路的工作原理解析开关电源是现代电子设备中不可或缺的一部分，其核心部分包括多种拓扑结构，其中半桥和全桥推挽电路是常见的两种。

全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。

2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。

因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。

其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。

3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。

因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。

而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。

4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。

因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。

5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。

开关电源有哪些类型-开关电源的主要类型开关电源有哪些类型-开关电源的主要类型现代开关电源有两种：一种是直流开关电源;另一种是交流开关电源。

下面，店铺就为大家讲讲开关电源的主要类型，快来看看吧!直流开关电源，其功能是将电能质量较差的原生态电源(粗电)，如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压(精电)。

直流开关电源的核心是DC/DC转换器。

因此直流开关电源的分类是依赖DC/DC转换器分类的。

也就是说，直流开关电源的分类与DC/DC转换器的分类是基本相同的，DC/DC 转换器的分类基本上就是直流开关电源的分类。

直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器;另一类是没有隔离的称为非隔离式DC/DC转换器。

隔离式DC/DC转换器也可以按有源功率器件的个数来分类。

单管的DC/DC转换器有正激式(Forward)和反激式(Flyback)两种。

双管DC/DC转换器有双管正激式(DoubleTransistor Forward Converter)，双管反激式(Double Transistr Flyback Converter)、推挽式(Push-Pull Converter) 和半桥式(Half-Bridge Converter)四种。

四管DC/DC 转换器就是全桥DC/DC转换器(Full-Bridge Converter)。

非隔离式DC/DC转换器，按有源功率器件的个数，可以分为单管、双管和四管三类。

单管DC/DC转换器共有六种，即降压式(Buck)DC/DC转换器，升压式(Boost)DC/DC转换器、升压降压式(Buck Boost)DC/DC转换器、Cuk DC/DC转换器、Zeta DC/DC转换器和SEPIC DC/DC转换器。

在这六种单管DC/DC转换器中，Buck和Boost式DC/DC转换器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC转换器是从中派生出来的。

开关电源全桥和半桥工作原理和区别开关电源，听起来就很高大上吧？其实它的核心原理并不复杂，就像小朋友玩积木，简单易懂又有趣。

今天咱们就聊聊全桥和半桥这两种开关电源的工作原理和它们之间的区别。

别担心，我会把它讲得轻松又有趣，保证你听完后不再觉得这些专业术语像外星人说的。

首先说说半桥。

想象一下你在游乐园，坐上了过山车，一开始你慢慢上升，心里那个紧张啊，等到达顶点，哇，感觉真是刺激！这半桥的工作原理就像这样的过山车。

它有两个开关，在电流的控制下，电流在两个开关之间交替流动，简直像过山车一样忽上忽下。

这样做的好处是，电源能够高效地把直流电转换成高频交流电，能量损耗少，效率高，就像在游乐园省了排队的时间，爽快得很！不过，半桥也有点小缺陷，不能提供太高的输出功率。

就像过山车有个最大载重，超过了就不让上。

这时候，如果你需要更大的输出功率，比如说给一个大马达供电，半桥就显得有些力不从心了。

再加上，半桥的电压波动也比较大，有时候会让人心里发毛，哎呀，这玩意儿不会出什么岔子吧？说完半桥，咱们再来聊聊全桥。

全桥就像是升级版的过山车，有四个开关，听起来就厉害了，瞬间多了两条轨道。

全桥能把电流进行更加灵活的控制，让电流的输出更平稳、更强劲。

就像在游乐园里，有了更多的轨道，能同时让更多的人享受刺激的感觉。

全桥不仅能提供高功率输出，还能让你感受到电流的灵活变换，真是太让人惊喜了！而且全桥的电压波动相比半桥要小得多，像是在保证过山车安全的同时，让你尽情尖叫。

电源的稳定性也很不错，这样一来，设备运行得更安心，谁不喜欢这种感觉呢？而且全桥的结构稍微复杂点，需要的元件更多，但这也给了它更强的能力，像是一个全副武装的骑士，勇敢地迎接各种挑战。

世上没有十全十美的东西，全桥虽然牛，但成本也相对高一点。

就像游乐园里，刺激的项目票价可能更贵一些。

制造全桥电源的时候，需要更复杂的电路设计和材料，偶尔让预算变得紧张。

不过呢，物有所值，毕竟高效能、稳定性和强大的输出功率，谁不愿意为这些付出点钱呢？再说说应用场景。

全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。

2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。

因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。

其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。

3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。

因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。

而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。

4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。

因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。

5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。

全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。

2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。

因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。

其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。

3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。

因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。

而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。

4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。

因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。

5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。

非隔离型开关电源的四种典型拓扑（实用版）目录1.非隔离型开关电源的基本概念2.非隔离型开关电源的四种典型拓扑2.1 降压型电路2.2 升压型电路2.3 极性反转型电路2.4 反激式电路2.5 正激式电路2.6 推挽式电路2.7 半桥式电路2.8 全桥式电路正文非隔离型开关电源是一种常见的电源电路，其工作原理是通过开关管的开通和截止，将输入电压转换为所需的输出电压。

非隔离型开关电源的四种典型拓扑包括降压型电路、升压型电路、极性反转型电路和反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路。

降压型电路是一种将输入电压转换为较低输出电压的电路。

在工作过程中，当开关管导通时，输入电压可以传递到输出端；开关截止时，则被隔断。

这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。

升压型电路是一种将输入电压转换为较高输出电压的电路。

在工作过程中，开关管 Q1 导通时，扼流圈 L1 储能。

这时 iluin/lt（t为扼流圈导通时间）。

设导通结束时的储能为E，则E=1/2 * iluin * t。

在开关管 Q1 截止时，储能 E 通过输出整流器进行整流，输出电压 U0=E/Cout，其中 Cout 为输出电容。

极性反转型电路是一种将输入电压的极性反转后输出的电路。

在工作过程中，开关管 Q1 和 Q2 交替导通和截止，使得输出电压的极性与输入电压相反。

反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路都是非隔离型开关电源的一种形式转换。

反激式电路和正激式电路是通过改变开关管的接线方式来实现的，推挽式电路是通过两个开关管分别控制输入电压的正负半周期来实现的，半桥式电路和全桥式电路是通过多个开关管共同控制输入电压的正负半周期来实现的。

反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点反激式开关电源的优点和缺点反激变换器01反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2，电流脉动系数等于4。

反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

由此可知，反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

特别是，反激式开关电源使用的时候，为了防止电源开关管过压击，起占空比一般都小于0.5，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差。

02反激式开关电源的瞬态控制特性相对来说比较差。

由于反激式开关电源仅在开关关断期间才向负载提供能量输出，当负载电流出现变化时，开关电源不能立即对输出电压或电流产生反应，而需要等到下一个周期事，通过输出电压取样和调宽控制电路的作用，开关电源才开始对已经过去了的事情进行反应，即改变占空比，因此，反激式开关电源的瞬态控制特性相对来说比较差。

有时，当负载电流变化的频率和相位与取样、调宽控制电路输出的电压的延时特性在相位保持一致的时候，反激式开关电源输出电压可能会产生抖动，这种情况在电视机的开关电源中最容易出现。

03反激式开关电源变压器初级和次级线圈的漏感都比较大，开关电源变压器的工作效率低。

反激式开关电源变压器的铁芯一般需要留一定的气隙，一方面是为了防止变压器的铁芯因流过变压器的初级线圈的电流过大，容易产生磁饱和。

另一方面是因为变压器的输出功率小，需要通过调整电压器的气隙和初级线圈的匝数，来调整变压器初级线圈的电感量的大小。

电源常见的拓扑结构精华汇总工程师不可不知的电源11种拓扑结构工程师不可不知的电源11种拓扑结构基本名词电源常见的拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥■SEPIC■C’uk基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。

基本的脉冲宽度调制波形定义如下：1、Buck降压特点■把输入降至一个较低的电压。

■可能是最简单的电路。

■电感/电容滤波器滤平开关后的方波。

■输出总是小于或等于输入。

■输入电流不连续 (斩波)。

■输出电流平滑。

2、Boost升压特点■把输入升至一个较高的电压。

■与降压一样，但重新安排了电感、开关和二极管。

■输出总是比大于或等于输入(忽略二极管的正向压降)。

■输入电流平滑。

■输出电流不连续 (斩波)。

3、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。

■结合了降压和升压电路的缺点。

■输入电流不连续 (斩波)。

■输出电流也不连续 (斩波)。

■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。

■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。

4、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。

■输出可以为正或为负，由线圈和二极管的极性决定。

■输出电压可以大于或小于输入电压，由变压器的匝数比决定。

■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。

5、Forward正激特点■降压电路的变压器耦合形式。

■不连续的输入电流，平滑的输出电流。

■因为采用变压器，输出可以大于或小于输入，可以是任何极性。

■增加次级绕组和电路可以获得多个输出。

■在每个开关周期中必须对变压器磁芯去磁。

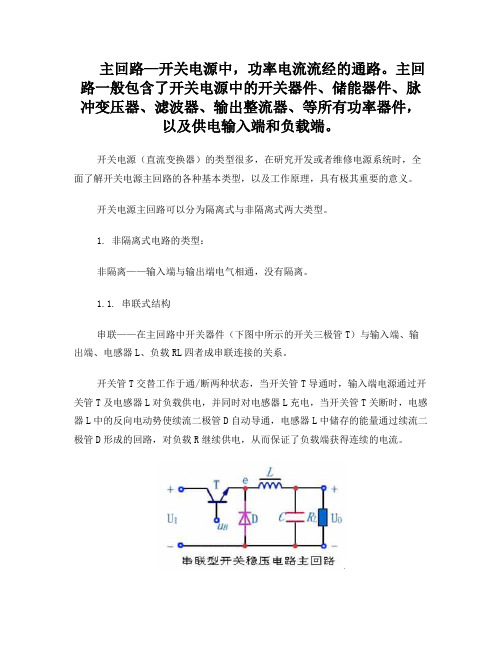

主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

干货详解正激、反激、推挽、全桥、半桥区别和特点
1. 单端正激式
单端：通过一只开关器件单向驱动脉冲变压器.
正激：脉冲变压器的原/付边相位关系，确保在开关管导通，驱动脉冲变压器原边时，变压器付边同时对负载供电。

2. 单端反激式
反激式电路与正激式电路相反，脉冲变压器的原/付边相位关系，确保当开关管导通，驱动脉冲变压器原边时，变压器付边不对负载供电，即原/付边交错通断。

脉冲变压器磁能被积累的问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。

从电路原理图上看，反激式与正激式很相象，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。

3.推挽（变压器中心抽头）式
这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性
放大电路中的乙类推挽功率放大器。

4. 全桥式
这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。

5. 半桥式
电路的结构类似于全桥式，只是把其中的两只开关管（T3、T4）换成了两只等值大电容C1、C2。

反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点最近查了很多关于开关电源的资料，现在总结如下，以便日后的查阅，呵呵。

为了表征各种电压或电流波形的好坏，一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。

在开关电源之中，电压或电流的幅值和平均值最直观，因此，我们用电压或电流的幅值与其平均值之比，称为脉动系数S;也有人用电压或电流的有效值与其平均值之比，称为波形系数K。

因此，电压和电流的脉动系数Sv、Si以及波形系数Kv、Ki分别表示为：Sv = Up/Ua ——电压脉动系数 (1-84)Si = Im/Ia ——电流脉动系数 (1-85)Kv =Ud/Ua ——电压波形系数 (1-86)Ki = Id/Ia ——电流波形系数 (1-87)上面4式中，Sv、Si、Kv、Ki分别表示：电压和电流的脉动系数S，和电压和电流的波形系数K，在一般可以分清楚的情况下一般都只写字母大写S或 K。

脉动系数S和波形系数K都是表征电压或者电流好坏的指标，S 和K的值，显然是越小越好。

S和K的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。

反激式开关电源的优点和缺点1 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为 0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2，电流脉动系数等于4。

反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

由此可知，反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

特别是，反激式开关电源使用的时候，为了防止电源开关管过压击，起占空比一般都小于0.5，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差。

优缺点比较：
适用场合分析：
全桥：当输出相同功率时，半桥式电路的输入电流就要是全桥式电路的2倍；换句话说，如果他们的开关电流一样，电源输入电压也相等，半桥式的输出功率将是全桥式的一半。

因此全桥式电路可用于大功率的逆变电路，通常使用在1KW以上超大功率开关电源电路中。

半桥：半桥式电路不适用于大功率的逆变电路。

这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。

推挽：推挽电路适用于低电压大电流的场合，广泛应用于功放电路和开关电源中。

正激：就是只有在开关管导通的时候，能量才通过变压器或电感向负载释放，当开关关闭的时候，就停止向负载释放能量。

结构简单，省掉了一个和变压器体积大小差不多的电感，而在中小功率电源中得到广泛的应用。

用在150瓦到几百瓦之间。

反激：反激式电源功率只能做到几十瓦，输出功率超过100瓦就没有优势，实现起来有难度。

开关电源分类开关电源分类开关电源一般分为两类：一是直流开关电源（DC-DC）；另一种是交流开关电源（AC-DC）。

也有AC/AC、DC/AC直流开关电源的分类是依赖DCDC转换器分类的。

直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器；另一类是没有隔离的称为非隔离式DC/DC转换器。

隔离式也可以按有源功率器件的个数来分类。

单管的DC/DC转换器有正激式和反激式两种。

双管DC/DC转换器有双管正激式，双管反激式、推挽式和半桥式四种。

四管DC/DC转换器就是全桥DC/DC转换器。

非隔离式按有源功率器件的个数，可以分为单管、双管和四管三类。

单管DC/DC转换器共有六种，即降压式（Buck）DC/DC转换器，升压式（Boost）DC/DC转换器、升压降压式（Buck Boost）DC/DC转换器、Cuk DC/DC转换器、Zeta DC/DC转换器和SEPIC DC/DC转换器。

在这六种单管DC/DC转换器中，Buck和Boost式DC/DC转换器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC转换器是从中派生出来的。

双管DC/DC转换器有双管串接的升压式（Buck-Boost）DC/DC转换器。

四管DC/DC转换器常用的是全桥DC/DC转换器（Full-Bridge Converter）。

隔离式DC/DC转换器在实现输出与输入电器隔离时，通常采用变压器来实现，由于变压器具有变压的功能，所以有利于扩大转换器的输出应用范围，也便于实现不同电压的多路输出，或相同电压的多种输出。

在功率开关管的电压和电流定额相同时，转换器的输出功率通常与所用开关管的数量成正比。

所以开关管数越多，DC/DC转换器的输出功率越大，四管式比两管式输出功率大一倍，单管式输出功率只有四管式的1/4。

非隔离式转换器与隔离式转换器的组合，可以得到单个转换器所不具各的一些特性。
