LM317可调稳压电源电路图

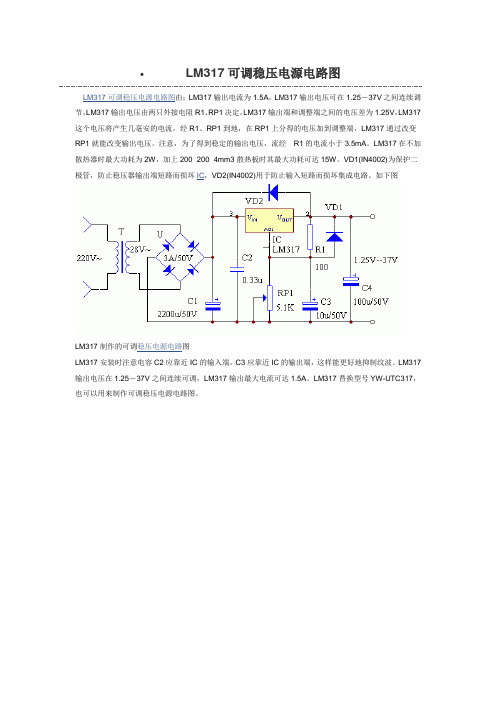

LM317可调稳压电源电路图由；LM317输出电流为1.5A，LM317输出电压可在1.25－37V之间连续调节，LM317输出电压由两只外接电阻R1、RP1决定，LM317输出端和调整端之间的电压差为1.25V，LM317这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，LM317通过改变RP1就能改变输出电压。

注意，为了得到稳定的输出电压，流经R1的电流小于3.5mA。

LM317在不加散热器时最大功耗为2W，加上200×200×4mm3散热板时其最大功耗可达15W。

VD1(IN4002)为保护二极管，防止稳压器输出端短路而损坏IC，VD2(IN4002)用于防止输入短路而损坏集成电路。

如下图
LM317制作的可调稳压电源电路图
LM317安装时注意电容C2应靠近IC的输入端，C3应靠近IC的输出端，这样能更好地抑制纹波。

LM317输出电压在1.25－37V之间连续可调，LM317输出最大电流可达1.5A。

LM317替换型号YW-UTC317，也可以用来制作可调稳压电源电路图。

详解大功率可调稳压电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

如图1所示大功率可调稳压电源电路图大功率可调稳压电源电路图图1 大功率可调稳压电源电路图其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。

第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。

第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。

第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。

图中电阻R4，稳压管TL431，电位器R3组成一个连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变R4和R3的电阻值，当然变压器的次级电压也要提高。

变压器的功率可根据输出电流灵活掌握，次级电压15V左右。

桥式整流用的整流管QL用15－20A硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。

调整管用的是大电流NPN型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。

滤波用50V4700uF电解电容C5和C7分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。

5v稳压电源电路图首先推荐一下7805组成的5V输出的电源电路。

78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

下图为输出电压可在一定范围内调节的应用电路。

由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。

调节电位器RP，即可一定范围内调节输出电压。

当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。

采用A723构成的输出20A 5V稳压电源电路图所示是采用A723构成的输出20A/5V稳压电源电路，本电路外接晶体管使输出电流达到20A，若输出电压超过6V，晶闸管VS动作，防止输出端短路时产生的过电压，若输出电压低于5V时，输入电压约为13V，A723的工作电源由辅助电源提供，恒流保护回路的动作电流约为30A，输出电压可调范围为4.92-5.09V，电路中采用多个晶体管并联须注意均流问题。

MAX610不间断5V电源电路图中为不间断5V电源电路，市电供电时，V通过R2向7.2V电池缓慢充电市电停止供电时，电池通过二极管VD1提供电源，MAX610可连续提供5V电压输出直到V+近似为、5.8V，即使、电池电压降为6.5V。
