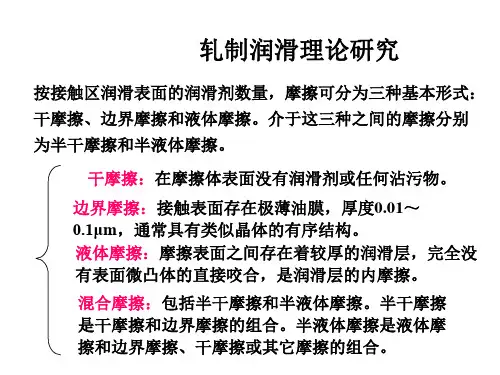

冷轧润滑

冷轧轧制油的主要成分1. 引言冷轧轧制油是一种在冷轧过程中使用的润滑剂，它在保护金属表面免受氧化和腐蚀的同时，也起到降低摩擦和磨损的作用。

本文将深入探讨冷轧轧制油的主要成分以及其对冷轧过程的影响。

2. 主要成分及其功能2.1 矿物油矿物油是冷轧轧制油的主要成分之一。

它具有优异的润滑性能，可以减少金属表面的摩擦和磨损。

矿物油还具有良好的降温和冷却效果，有助于控制冷轧过程中的温度。

2.2 添加剂冷轧轧制油中常添加一些特殊的添加剂以提升其性能。

这些添加剂有以下几种：2.2.1 极压添加剂极压添加剂可以在金属表面形成一层保护膜，降低金属之间的摩擦和磨损。

它们能够抵抗极高的压力，保护金属表面不受损伤。

2.2.2 抗氧化剂抗氧化剂可以有效防止冷轧轧制油在高温条件下发生氧化反应，延长其使用寿命。

抗氧化剂还可以保护金属表面免受氧化和腐蚀的侵害。

2.2.3 清洁剂清洁剂可以去除金属表面的污垢和杂质，保持金属表面的光洁度。

清洁剂还可以防止金属表面的粘着和堆积，提升冷轧轧制油的润滑性能。

2.2.4 防锈剂防锈剂可以形成一层保护膜，防止金属表面发生氧化反应和腐蚀。

它们能够抵抗水和酸性物质的侵蚀，保护金属表面的完整性。

2.3 乳化剂乳化剂是冷轧轧制油中的重要成分之一。

它可以使水和油混合形成乳液，提高冷轧轧制油的冷却性能。

乳化剂还可以稳定乳液的质量，防止其分离。

3. 冷轧轧制油的影响因素3.1 冷轧工艺参数冷轧工艺参数对冷轧轧制油的使用起着重要的影响。

例如，冷轧轧制油的使用量、喷洒方式和喷洒位置都会对冷轧过程产生影响。

合理的工艺参数可以提高冷轧轧制油的使用效果。

3.2 金属材料不同金属材料对冷轧轧制油的要求也有所不同。

不同金属材料的表面性质和表面粗糙度会影响冷轧轧制油的附着性和润滑性能。

因此，在选择和使用冷轧轧制油时，需要考虑金属材料的特性。

3.3 环境条件环境条件对冷轧轧制油的使用效果也有一定影响。

例如，温度和湿度的变化会影响冷轧轧制油的润滑性能和降温效果。

冷轧轧制油使用说明书一、产品说明产品简介：本产品由合成酯、防锈剂、乳化剂等其他添加剂经特殊工艺调制而成。

产品特性：1、有极好的润滑性，由于有高的皂化值，使钢轧板质量得到极大的改善。

2、极好的经济性，在整个使用期间，乳化液浓度容易控制，从而使得轧制过程的成本大为降低。

3、能获得较高的轧制速度，由于采用了最新抗磨添加剂以及极佳的润湿性，轧制液能迅速在变形区接触面扩展。

同时，极好的润滑性，延长了轧辊使用寿命，也降低了铁粉在轧板上的沉积。

4、表面清洁度好，采用了新型退火促进剂，从而最大限度的避免了表面残炭的形成。

应用：主要用于可逆冷轧钢板及不锈钢板的冷轧。

使用方法：1、根据变形率及钢板材料的不同，控制乳化液浓度在3-6%左右。

2 、乳化液使用温度：50-60 C,最好为52-55 C3、配制乳化液的水：要求为去离子水，电导率w 20us/cm, PH值5.0-7.0 。

最好为电导率：w 10us/cm , PH值5.0-7.0。

注意事项：室内储存，保质期1 年包装：170kg/ 桶二、轧机和乳化液系统清洗A设备准备阶段1、检查所有相关设备，包括排液泵，注入泵，溢流口及管道，脱盐水管道等，保证正常使用。

B乳化液切换清洗从一种乳化液切换到另一种乳化液，由于配方的机制不同，不能相互滥用，必须进行清洗，以使乳化液的影响降到最低，保证新乳化液的功能。

乳化液切换清洗过程如下：1、将轧机收集槽内的乳化液全部打回乳化液箱2、排放乳化液3、清洗乳化液全部循环系统的淤泥（包括轧机周围，收集槽、管道、过滤器、乳化液箱等）4、淤泥清洗完毕后，在乳化液箱中注入足够配制水5、循环2-5 小时，清洗所有设备和附属设备6、排放清洗水7、在乳化液箱中注入足够的配制水，升温至35-45 C8、配制合适0.5%浓度的新乳化液9、循环2-5 小时，充分清洗所有设备和附属设备10、排放乳化液，准备新乳化液的配制C乳化液的配制在完成必要的清洗工作后，可以进行乳化液的配制。

3、乳化液的热分离性
当乳化液喷射到轧辊或变形金属表面上时，由于 受热，乳化液的稳定状态被坏，分离出来的油吸附金 属表面上，形成润滑油膜，起防黏减摩作用。而水则 起冷却轧辊的作用。乳化液正是通过这种热分离性来 达到润滑冷却的目的。即冷轧乳化液的两大主要功能 为润滑和冷却。
乳化液的热分离性除了乳化液本身性质外，基础 油的黏度、添加剂、乳化液中油滴尺寸及分布，乳化 液的使用温度和时间都会影响乳化液的热分离性，进 而影响乳化液的使用效果。
镀锡钢板最早于14世纪在德国问世，首先是锻造方法，到18 世纪才改为轧制生产。1790年开始热轧，由于镀锡板需求增加， 促进了宽带冷轧机发展。但是，由于矿物油等润滑问题未解决， 使生产受到限制。由于轧制速度不断提高，变形量很大，因而迫 切要求同时解决轧辊的润滑与冷却问题，于是，出现了冷却性能 良好的乳化液润滑以代替纯油润滑。
亲油基端 亲油基端
油
乳化剂 油
搅拌
水 水
亲水基端
油 水
根据乳化液中分散相所带电荷性质,乳化液可分为：
(1) 阴离子型乳化剂。阴离子型乳化剂具有乳化效率高、 润滑性能好、清洗性和防锈性强以及破乳容易等特点， 同时也是目前使用较为广泛的轧制润滑乳化液。但是， 其对水质要求较高,易腐败变质,使用寿命短。
1.2、乳化剂
由于两种互不相溶的液相，如油和水混合时不能 形成稳定的平衡体系，故需加入表面活性剂，也即乳 化剂。乳化剂具有独特的分子结构，其分子一端为亲 油基，而分子的另一端为亲水基。这样，通过乳化剂 把油和水结合起来形成稳定的油水平衡体系。乳化剂 结构及乳化液形成过程示意图如下：
乳化剂结构及乳化液形成过程示意图
轧制示意图
2、轧制工艺润滑剂的基本功能 一种工艺润滑剂除了要满足其工艺要求外，往往还要求其实

针对冷轧设备润滑工作进行探究【摘要】冷轧设备润滑管理是设备管理的重要组成部分，有效确保冷轧设备在良好润滑状态下工作，是保障冷轧生产线正常、稳定运行的基础，是提高冷轧设备使用寿命的关键。

分析冷轧设备润滑故障，给出如何做好冷轧设备润滑管理工作的建议。

【关键词】冷轧设备润滑管理1 设备润滑管理的重要性润滑故障不仅损害了冷轧机械设备本身，而且会造成整个生产线的停产从而导致更大的经济损失。

但是由于设备润滑得到的效益无法进行成本核算，属于无形效益，所以往往被人们忽视。

正常有效的润滑管理工作对减少设备故障停机时间、减少备品备件的更换、提高产品质量、提高设备使用寿命都具有十分重要的意义，对保障冷轧设备的技术性能、稳定运行和提高冷轧生产线的经济效益将起到至关重要的作用。

2 冷轧设备润滑故障及分析2.1 设备设计制造方面原因（1）设备润滑系统设计不能满足润滑条件。

如某冷轧生产线3#张力辊的干油润滑管路直径较小，在一个加油周期内润滑油就会在细小的润滑管道内结块堵塞润滑管道，从而使润滑油无法到达需要润滑的设备部位。

（2）设备润滑状态监控装置不完善。

对于简单设备，定时定量加油即可达到要求，但对于连续运转的部分冷轧设备，则应安装油窗以便观察来油状况，判断设备的润滑状态。

如某冷轧生产线5# 张力辊齿轮箱自润滑管路在设备运行过程中断裂，导致齿轮箱内润滑油几乎全部流出，但润滑液位监控系统并未报警。

（3）设备制造质量不高或安装调试不当。

零件油槽加工不准确、箱体与箱盖接触不严密、供油管道出油口偏、油封装配不当、油孔位置不正、轴承端盖回油孔倒装及密封圈不合规格等都会造成润滑系统故障。

如某冷轧生产线活套齿轮箱的润滑油管制造质量较差，润滑油管相互连接的接头部位使用铜进行焊接，但焊接强度不高，导致设备在运行过程中经常出现接头处漏油故障。

（4）设计时，对设备的使用工况及维护考虑不足。

一些暴露在污染环境下的导轨与丝杠缺乏必要的防护装置，油箱防漏性差、回油口小于进油口，设备润滑加油孔位置开设不合理等，如某冷轧生产线焊机的线性导轨在氧化铁粉较多的环境下工作，但没有安装保护套，使导轨润滑油上堆积了大量的氧化铁粉，对导轨的磨损非常严重。
