基于DSP芯片TMS320LF2407A的超声电源系统的控制电路本文利用高速TMS320LF2407A型DSP控制芯片设计了系统的控制电路，采用全桥逆变器作为超声振动系统的功率转换主电路，解决由于负载温度变化等原因产生谐振频率的漂移，保证系统的高效率。
这里研究了粗精复合的频率跟踪方案，采用扫频方法实现频率粗跟踪，采用硬件锁相环实现精跟踪。
这两种方法的结合既保证在较宽的频率变化范围内实现频率自动跟踪，又保证跟踪的快速、准确。
为适应负载变化的要求，采用软开关的PS-PWM控制方法，使系本文利用高速TMS320LF2407A型DSP控制芯片设计了系统的控制电路，采用全桥逆变器作为超声振动系统的功率转换主电路，解决由于负载温度变化等原因产生谐振频率的漂移，保证系统的高效率。
这里研究了粗精复合的频率跟踪方案，采用扫频方法实现频率粗跟踪，采用硬件锁相环实现精跟踪。
这两种方法的结合既保证在较宽的频率变化范围内实现频率自动跟踪，又保证跟踪的快速、准确。
为适应负载变化的要求，采用软开关的PS-P WM控制方法，使系统的输出功率连续可调。
1 主电路拓扑分析超声电源的主电路采用全桥逆变拓扑结构，如图1所示。
其中：Z1～Z4为功率主开关管;D1～D4为Z1～Z4内部反并联寄生二极管;C1～C4为外接并联电容或者功率管的寄生电容;T为高频脉冲变压器;L0为串联调谐匹配电感;PZT为超声换能器。
逆变器部分利用功率管寄生电容和并联电容，以及变压器的漏感实现软开关零电压移相控制(ZVS-PSP-WM)的方式。
零电压开关是依靠功率开关管反并联二极管的导通实现功率器件零电压开通;通过功率谐振电容的充电过程来实现功率器件的零电压关断。
在一个开关周期内，移相控制有12种开关模块，在分析之前，做出如下假设：(1)电路中所有的开关器件Z1～Z4和与其反并联二极管D1～D4均为理想开关器件;(2)所有的电感、电容为理想元件且不考虑线路的杂散电感值;(3)不考虑死区加入对逆变器工作的影响;(4)逆变器的输入电压为恒定电压源。
液晶驱动控制器SED1335在320×240LCD显示中的应用王战海
【期刊名称】《渤海大学学报（自然科学版）》
【年(卷),期】2004(025)003
【摘要】介绍了液晶驱动控制器SED1335以及与MCS-51系列单片机组成的320×240LCD(DMF-50174)显示控制系统的硬件实际应用电路原理图和C51语言源程序.
【总页数】4页(P264-267)
【作者】王战海
【作者单位】沈阳大学,网络中心,辽宁,沈阳,110044
【正文语种】中文
【中图分类】TP311
【相关文献】
1.SED1335图形液晶控制器在多功能电量分析仪中的应用 [J], 郭建江;吴志祥;方晓毅
2.SED1335图形液晶控制器在经济型数控系统中的应用 [J], 刘洪泳;赵东标
3.液晶显示控制器SED1335在单片机系统中的应用 [J], 穆飞航;蒋勇
4.液晶显示控制模块SED1335在短波通信显示系统中的应用 [J], 王丽萍
5.液晶控制器SED1335在健康监护系统中的应用 [J], 梅海鹏;粱淼
因版权原因，仅展示原文概要，查看原文内容请购买。

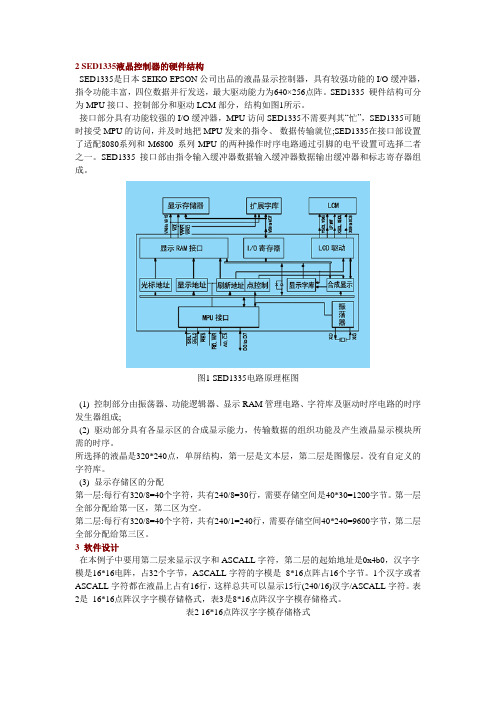

2 SED1335液晶控制器的硬件结构SED1335是日本SEIKO EPSON公司出品的液晶显示控制器，具有较强功能的I/O缓冲器，指令功能丰富，四位数据并行发送，最大驱动能力为640×256点阵。
SED1335 硬件结构可分为MPU接口、控制部分和驱动LCM部分，结构如图1所示。
接口部分具有功能较强的I/O缓冲器，MPU访问SED1335不需要判其“忙”，SED1335可随时接受MPU的访问，并及时地把MPU发来的指令、数据传输就位;SED1335在接口部设置了适配8080系列和M6800 系列MPU的两种操作时序电路通过引脚的电平设置可选择二者之一。
SED1335 接口部由指令输入缓冲器数据输入缓冲器数据输出缓冲器和标志寄存器组成。
图1 SED1335电路原理框图(1) 控制部分由振荡器、功能逻辑器、显示RAM管理电路、字符库及驱动时序电路的时序发生器组成;(2) 驱动部分具有各显示区的合成显示能力，传输数据的组织功能及产生液晶显示模块所需的时序。
所选择的液晶是320*240点，单屏结构，第一层是文本层，第二层是图像层。
没有自定义的字符库。
(3) 显示存储区的分配第一层:每行有320/8=40个字符，共有240/8=30行，需要存储空间是40*30=1200字节。
第一层全部分配给第一区，第二区为空。
第二层:每行有320/8=40个字符，共有240/1=240行，需要存储空间40*240=9600字节，第二层全部分配给第三区。
3 软件设计在本例子中要用第二层来显示汉字和ASCALL字符，第二层的起始地址是0x4b0，汉字字模是16*16电阵，占32个字节，ASCALL字符的字模是8*16点阵占16个字节。
1个汉字或者ASCALL字符都在液晶上占有16行，这样总共可以显示15行(240/16)汉字/ASCALL字符。
表2是16*16点阵汉字字模存储格式，表3是8*16点阵汉字字模存储格式。

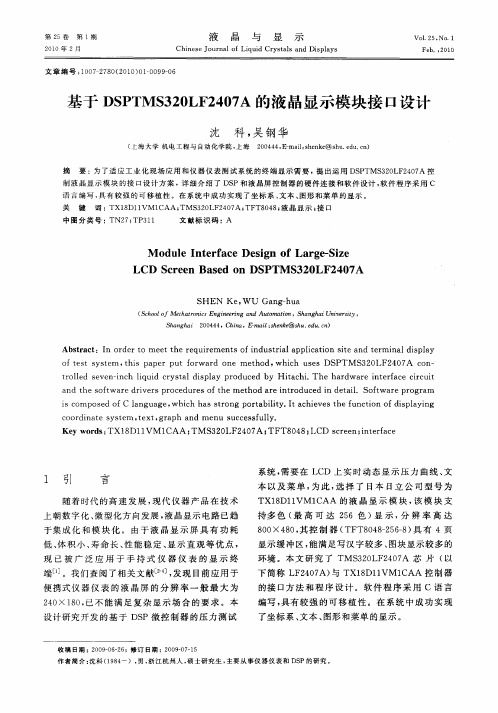

基于DSPTMS320LF2407A的液晶显示模块接口设计沈科;吴钢华【摘要】为了适应工业化现场应用和仪器仪表测试系统的终端显示需要,提出运用DSPTMS320LF2407A控制液晶显示模块的接口设计方案,详细介绍了DSP和液晶屏控制器的硬件连接和软件设计,软件程序采用C语言编写,具有较强的可移植性.在系统中成功实现了坐标系、文本、图形和菜单的显示.【期刊名称】《液晶与显示》【年(卷),期】2010(025)001【总页数】6页(P99-104)【关键词】TX18D11VM1CAA;TMS320LF2407A;TFT8048;液晶显示;接口【作者】沈科;吴钢华【作者单位】上海大学机电工程与自动化学院,上海200444;上海大学机电工程与自动化学院,上海200444【正文语种】中文【中图分类】TN27;TP311随着时代的高速发展,现代仪器产品在技术上朝数字化、微型化方向发展,液晶显示电路已趋于集成化和模块化。
