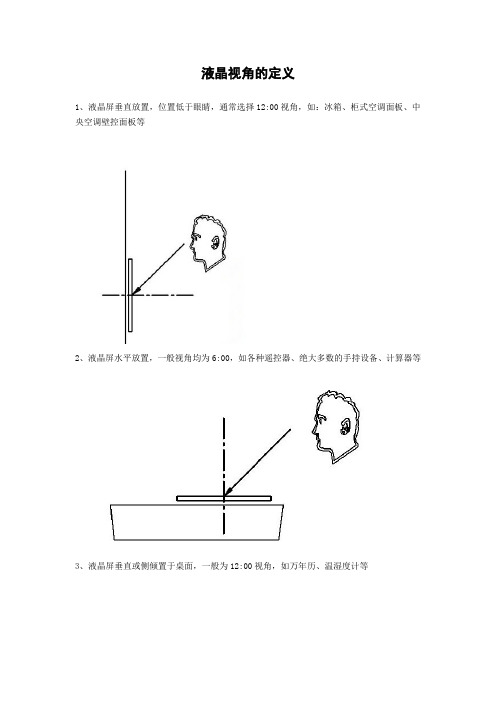

液晶视角的定义1、液晶屏垂直放置,位置低于眼睛,通常选择12:00视角,如:冰箱、柜式空调面板、中央空调壁控面板等2、液晶屏水平放置,一般视角均为6:00,如各种遥控器、绝大多数的手持设备、计算器等3、液晶屏垂直或侧倾置于桌面,一般为12:00视角,如万年历、温湿度计等液晶的显示原理液晶视角的大小视角对观察很重要,一般定义为最大观察方向与法线的夹角,它包括最大视角和最佳视角方向。
TN段码屏,STN、FSTN等段码屏液晶显示由于液晶分子排列方向和使用了偏光片,视角大小和最佳视角方向都不好。
TN(Twisted Nematic),扭曲向列型:显示原理是利用液晶对偏振光的扭曲作用。
判断的基本依据是液晶分子的扭曲角度是90°。
正常可视角度主视角为法线往主视角方向30度左右,副视角法线往副视角15度左右。
HTN(High Twisted Nematic),高扭曲向列型:显示原理同上,不过液晶分子的扭曲角度不是90°,而是大于90°,所以叫做高扭曲向列。
通常的液晶分子扭曲角度取100-120°;液晶分子的扭角度一般是110°,HTN通常是TN产品无法满足对比度及视角范围要求时采用。
正常可视角度主视角为法线往主视角方向40度左右,副视角法线往副视角20度左右。
STN(Super Twisted Nematic),超扭曲向列型:显示原理同上,液晶分子扭曲角度比HTN更大,通常是180-270°,所以叫估超扭曲向列型。
液晶分子的扭曲角度一般是240°;STN通常是对比度,视角范围要求高时采用。
除了对比度及视角范围的要求外,TN,HTN,STN分别对应于不同的驱动条件,驱动路数足够高时,TN,HTN无法满足对比度的要求,只有采用STN了。
正常可视角度主视角为法线往主视角方向60度左右,副视角法线往副视角30度左右。
VA:120度视角FSTN(Film STN),现阶段段式液晶屏中视角最大的一种,同时称为补偿膜STN:属于STN的一个分支。
I冰箱用液晶显示屏设计摘要冰箱显示技术经过了半个世纪的发展,面板由原来的单一、粗糙,逐渐发展为现在的精致、美观、多功能,近几年来,随着液晶显示技术的发展成熟,LCD成为冰箱面板显示屏的重要组成部分。
LCD模块具有低功耗、低工作电压、信息量大、寿命长等优点。
在科研生产、产品设计等领域发挥着越来越重大的作用,使冰箱面板的显示屏逐步趋于完善。
产品设计是整个液晶显示器制造过程中的一个核心。
在本次设计中,主要通过图的形式,介绍冰箱液晶显示屏的设计过程,它包括:单体设计和掩膜版设计。
关键字:冰箱,液晶显示屏,单体,掩膜版II目录摘要 (Ⅰ)1 前言 (1)2 总体设计方案 (2)2.1 系统功能描述 (2)2.2 设计内容 (2)2.3 显示效果图 (2)3 外观图的设计 (3)3.1 液晶盒的设计 (3)3.2 外观显示部分的设计 (4)4 单粒图的设计 (5)4.1 COM和SEG电极逻辑走线 (5)4.1.1 COM层电极逻辑走线 (5)4.1.2 SEG层电极逻辑走线 (6)4.2 COM和SEG层电极图案 (7)4.2.1 COM电极图案 (7)4.2.2 SEG电极图案 (8)4.3 seal版 (9)4.4 APR版 (9)4.5 Dot版 (9)4.6 单粒显示器版 (10)5 菲林版的设计 (11)5.1 集成度的计算 (11)5.2 光刻掩膜版 (11)5.3 Masku版和Maskd版的生产标记放大图 (13)5.4 seal版 (14)5.5 Dot版 (15)5.6 APR版 (16)5.7单粒Up和Down单元图 (17)6 总结 (18)致谢 (19)参考文献 (20)冰箱用液晶显示屏设计 11 前言随着科技的发展,社会的进步和人们生活水平的不断提高,电冰箱的应用几乎遍及生产、生活的各个方面。
从家庭到各大商店,从城市到农村,几乎都可以看到电冰箱的身影我国电冰箱行业从50年代起步,期间迅速发展壮大。
家用压缩式冷藏箱的温控系统与显示面板解析家用压缩式冷藏箱是现代家庭中常见的电器之一,能够为我们提供长时间保鲜和储存食物的功能。
而冷藏箱的温控系统和显示面板则是其关键的部件之一,为用户提供了方便和控制温度的能力。
本文将对家用压缩式冷藏箱的温控系统和显示面板进行解析。
首先,家用压缩式冷藏箱的温控系统是负责控制冰箱内部温度的关键部件。
它由控制器、温度传感器、压缩机和冷凝器等组成。
控制器是冷藏箱的大脑,通过与其他组件的协调工作,实现温度的设定和调节。
温度传感器用于感知冷藏箱内部的温度,并将这些数据传输给控制器,以便控制器能够根据设定的温度要求调整压缩机和冷凝器的工作状态。
压缩机是冷藏箱的核心部件,通过压缩制冷剂使其变成高温高压气体,然后通过冷凝器散热并变成液体,最后由膨胀阀放松压力,制冷剂变成低温低压气体,从而实现降低冷藏箱内部温度的目标。
其次,家用压缩式冷藏箱的显示面板是用户与冷藏箱进行交互的界面。
常见的显示面板通常由数字显示屏和按键组成。
数字显示屏可以显示冷藏箱的当前温度、设定温度和其他状态信息,使用户能够直观地了解冷藏箱的工作状态。
而按键则允许用户通过操作面板设置冷藏箱的温度、选择模式和执行其他功能。
例如,用户可以通过按键调整冷藏箱的温度设置,选择冷却或解冻模式,调整冰箱内部光照等。
除了基本的温度控制和显示功能外,一些高级的家用压缩式冷藏箱还配备了更多的功能和特点。
例如,一些冷藏箱具有多温区控制功能,可以根据不同食物的保存需求,设定不同的温度区域。
这使得冷藏箱能够提供适宜的储存环境,延长食物的保鲜期。
另外,一些冷藏箱还配备了湿度控制功能,通过控制箱内湿度的水分含量,可以更好地保存蔬菜、水果等食物。
此外,一些冷藏箱还具备智能控制和远程监控功能,可以通过手机应用程序或互联网远程监控和控制冷藏箱,提供更为便捷的使用体验。
为了提高冷藏箱的节能性能和环保性能,一些家用压缩式冷藏箱还采用了一些创新的技术和设计。
液晶视角的定义1、液晶屏垂直放置,位置低于眼睛,通常选择12:00视角,如:冰箱、柜式空调面板、中央空调壁控面板等2、液晶屏水平放置,一般视角均为6:00,如各种遥控器、绝大多数的手持设备、计算器等3、液晶屏垂直或侧倾置于桌面,一般为12:00视角,如万年历、温湿度计等液晶的显示原理液晶视角的大小视角对观察很重要,一般定义为最大观察方向与法线的夹角,它包括最大视角和最佳视角方向。
TN段码屏,STN、FSTN等段码屏液晶显示由于液晶分子排列方向和使用了偏光片,视角大小和最佳视角方向都不好。
TN(Twisted Nematic),扭曲向列型:显示原理是利用液晶对偏振光的扭曲作用。
判断的基本依据是液晶分子的扭曲角度是90°。
正常可视角度主视角为法线往主视角方向30度左右,副视角法线往副视角15度左右。
HTN(High Twisted Nematic),高扭曲向列型:显示原理同上,不过液晶分子的扭曲角度不是90°,而是大于90°,所以叫做高扭曲向列。
通常的液晶分子扭曲角度取100-120°;液晶分子的扭角度一般是110°,HTN通常是TN产品无法满足对比度及视角范围要求时采用。
正常可视角度主视角为法线往主视角方向40度左右,副视角法线往副视角20度左右。
STN(Super Twisted Nematic),超扭曲向列型:显示原理同上,液晶分子扭曲角度比HTN更大,通常是180-270°,所以叫估超扭曲向列型。
液晶分子的扭曲角度一般是240°;STN通常是对比度,视角范围要求高时采用。
除了对比度及视角范围的要求外,TN,HTN,STN分别对应于不同的驱动条件,驱动路数足够高时,TN,HTN无法满足对比度的要求,只有采用STN了。
正常可视角度主视角为法线往主视角方向60度左右,副视角法线往副视角30度左右。
VA:120度视角FSTN(Film STN),现阶段段式液晶屏中视角最大的一种,同时称为补偿膜STN:属于STN的一个分支。
液晶显示器的程序设计液晶显示器的程序设计1. 引言2. 液晶显示器的基本原理液晶显示器是利用液晶分子在电场作用下改变自身排列来实现图像显示的。
通过对液晶显示器的电压进行调节,可以控制液晶分子的排列方式,从而显示不同的图像。
3. 液晶显示器的程序设计要点3.1. 显示图像的格式液晶显示器一般采用像素矩阵来表示图像。
程序设计时,需要确定图像的像素格式(如黑白、灰度、彩色等),以及图像的分辨率(如800x600、1024x768等)。
合理选择图像的格式和分辨率可以提高显示效果和性能。
3.2. 显示图像的刷新液晶显示器是逐行扫描的,需要按照一定的刷新频率对图像进行更新。
程序设计时,需要合理安排图像的刷新逻辑,保证图像显示的连续性和稳定性。
3.3. 多任务处理在实际应用中,液晶显示器通常需要处理多个任务,如显示图像、响应用户输入等。
程序设计时,需要考虑如何合理分配和管理系统资源,保证各个任务的协调运行。
3.4. 界面设计液晶显示器的界面设计是液晶显示器程序设计中的重要一环。
合理的界面设计可以提高用户的使用体验,提高应用的效率。
程序设计时,需要根据具体应用场景和用户需求进行界面设计,包括布局、颜色、字体等。
3.5. 错误处理在液晶显示器的程序设计中,可能会出现各种错误情况,如图像传输错误、内存溢出等。
程序设计时,需要合理处理这些错误,保证程序的稳定性和可靠性。
4. 液晶显示器程序设计的实用技巧4.1. 使用底层驱动库液晶显示器通常配有底层驱动库,程序设计时可以直接调用这些库来实现图像显示和操作。
使用底层驱动库可以简化程序设计,提高开发效率。
4.2. 使用缓存机制液晶显示器的刷新过程通常比较耗时,使用缓存机制可以减少刷新次数,提高程序性能。
程序设计时,可以将图像数据缓存起来,每次只更新发生变化的部分。
4.3. 优化图像算法针对液晶显示器的特点,可以针对性地优化图像算法,提高图像显示的效果和速度。
例如,使用抖动算法来改善灰度图像的显示效果,使用快速算法来加速图像处理过程等。
LCD显示器电路原理解说首先,我们需要了解液晶层的工作原理。
液晶层是由悬浮在两块玻璃之间的液晶分子组成的。
这些液晶分子可以通过一个电场来改变其排列方式,从而控制光的透过程度。
液晶层通常由两层极性相反的液晶层组成,之间夹着一层偏振片。
液晶面板是整个显示器的核心组成部分。
它由数百万个微小的像素点组成,每个像素点都包含三个次像素,分别对应红、绿、蓝三种颜色。
液晶面板将信号处理电路发送的信号转化为对应的像素点亮度,从而显示图像。
在LCD显示器电路中,背光源是非常重要的,它提供了背光,以便使液晶层的图像更明亮。
背光源通常采用冷阴极荧光灯(CCFL)或LED灯管。
CCFL背光需要使用一个逆变器来提供高电压,以点亮荧光灯。
而LED背光则通过LED驱动电路直接点亮LED灯管。
信号处理电路负责从外部接收到的视频信号或图像数据进行处理,然后发送到液晶面板驱动电路。
它通常包括一个模拟前端,将接收到的信号进行放大和滤波处理,然后转换成数字信号。
接下来,数字信号经过数字信号处理电路进行校正和解码,并将其转换为液晶面板可识别的信号。
液晶显示器的驱动电路负责将处理后的信号发送到液晶面板的每个像素点。
驱动电路通常由“行驱动电路”和“列驱动电路”组成。
行驱动电路负责对液晶面板上的每行像素点进行激活,以使其响应信号。
列驱动电路负责对每列像素点进行选择,并根据收到的信号来控制液晶层的排列方式,从而确定像素点的亮度。
此外,显示器电路还包含一些其他的辅助电路,如电源管理电路、触摸屏控制电路等,以提供更加稳定和全面的显示功能。
总结一下,LCD显示器电路的原理是通过控制液晶分子的排列来控制光的透过程度,从而展示图像。
电路包括液晶面板、背光源、信号处理电路和驱动电路等部分,其中背光源提供背光,信号处理电路处理外部信号,驱动电路将信号发送到液晶面板的像素点。
通过这些部分的合作,LCD显示器能够展示出清晰、鲜艳的图像。
I冰箱用液晶显示屏设计摘要冰箱显示技术经过了半个世纪的发展,面板由原来的单一、粗糙,逐渐发展为现在的精致、美观、多功能,近几年来,随着液晶显示技术的发展成熟,LCD成为冰箱面板显示屏的重要组成部分。
LCD模块具有低功耗、低工作电压、信息量大、寿命长等优点。
在科研生产、产品设计等领域发挥着越来越重大的作用,使冰箱面板的显示屏逐步趋于完善。
产品设计是整个液晶显示器制造过程中的一个核心。
在本次设计中,主要通过图的形式,介绍冰箱液晶显示屏的设计过程,它包括:单体设计和掩膜版设计。
关键字:冰箱,液晶显示屏,单体,掩膜版II目录摘要 (Ⅰ)1 前言 (1)2 总体设计方案 (2)2.1 系统功能描述 (2)2.2 设计内容 (2)2.3 显示效果图 (2)3 外观图的设计 (3)3.1 液晶盒的设计 (3)3.2 外观显示部分的设计 (4)4 单粒图的设计 (5)4.1 COM和SEG电极逻辑走线 (5)4.1.1 COM层电极逻辑走线 (5)4.1.2 SEG层电极逻辑走线 (6)4.2 COM和SEG层电极图案 (7)4.2.1 COM电极图案 (7)4.2.2 SEG电极图案 (8)4.3 seal版 (9)4.4 APR版 (9)4.5 Dot版 (9)4.6 单粒显示器版 (10)5 菲林版的设计 (11)5.1 集成度的计算 (11)5.2 光刻掩膜版 (11)5.3 Masku版和Maskd版的生产标记放大图 (13)5.4 seal版 (14)5.5 Dot版 (15)5.6 APR版 (16)5.7单粒Up和Down单元图 (17)6 总结 (18)致谢 (19)参考文献 (20)冰箱用液晶显示屏设计 11 前言随着科技的发展,社会的进步和人们生活水平的不断提高,电冰箱的应用几乎遍及生产、生活的各个方面。
从家庭到各大商店,从城市到农村,几乎都可以看到电冰箱的身影我国电冰箱行业从50年代起步,期间迅速发展壮大。
改革开放前,我国电冰箱行业仅雪花一家,80年代开始,海尔、海信、长虹、新飞等冰箱生产企业相继崛起,从而奠定了目前我国冰箱制冷行业的基础。
进入21世纪,电冰箱的发展更为迅速,从冷藏、冷冻,发展到现在的多种功能俱全,能满足人们各种工作、生活的需要。
电冰箱的普及应用极大的提高了我国城乡居民的生活质量。
冰箱面板显示技术的发展是伴随着显示技术的发展完善起来的。
目前液晶显示是当今发展最快的产业之一,个人便携式产品的发展,例如移动通信产业的迅速发展,为液晶显示的发展注入了活力,LCD可以做的很薄、很轻,且很清晰,耗电量少使显示器便携化成为可能,使显示个人化成为现实,各种类型整机对LCD的需求量不断增加,世界LCD的需求量不断扩大,再加上液晶显示器的原理是利用液晶的物理特性,通电时导通,排列变得有秩序,使光线容易通过;不通电时排列混乱,阻止光线通过,通过和不通过的组合就可以在屏幕上显示出图像来。
与传统的显示技术相比,液晶显示器具有重要的优越性,首先,LCD显示器不使用电子枪轰击方式来成像,因此它完全没有辐射危害,对人体安全,同时,LCD显示器不闪烁,颜色失真近乎于零;而且LCD显示器工作电压低、功耗小、重量轻,体积小等等优点,而这些优点都是CRT显示器所无法实现的。
目前市场上销售的电冰箱有很多种,但一般的都为三个室:冷藏室,冷冻室,保鲜室,冷藏室的温度约为5度,位于冷藏室上部的冰温保鲜室,温度约为0度,冷冻室的温度约为-18度,有的冰箱还设有变温室,用户可根据食品储藏需要调节变温室的温度。
如用户觉得冷藏室不够用,可将中室温度调节至冷藏温度的工作状况,这种变温室也适用于将冷冻食品解冻,一般将其置于保鲜工作状况最为方便。
一直以来,追求更完美的视觉享受都是我们生活和工作中各个领域显示设备的目标,同样,冰箱也不例外,这样就对冰箱显示屏的设计提出了更为严格的要求。
陕西科技大学毕业论文22 总体设计方案2.1 系统功能描述随着科技的发展,现在大多数的冰箱面板都为液晶显示屏。
由于LCD具有低工作电压,微功耗,体积轻薄,易于实现画面显示,全色显示性能优良等特点已被公认是媒体时代的关键器件。
本次设计的冰箱显示屏和市场上销售的一般冰箱所具有的的显示功能一样,有冷藏室,冷冻室和变温室,所以显示部分有三个按键显示不同的状态,因为其最高温度不超过20度,最低温度不超过-10度,所以用两个数字和一个负号就可以显示其温度,同时,三个工作状况的温度不相等,分别设了一个降温和升温键。
人们可根据自己的需求,选择需要的状态和调节温度。
面板上的键,每按一下,对应的图形就会亮,但字符不会随着图形状态的变化而显示不同的状态。
2.2 设计内容设计内容包括TN-LCD液晶盒外观图、真值表、逻辑走线、COM、SEG 层电极图案、PI涂覆、封框、银点以及所对映的5张菲林版等。
2.3 显示效果图2-1 显示效果图冰箱用液晶显示屏设计33 外观图的设计3.1 液晶盒的设计3-1液晶盒图设计说明:LCD外形的长120mm,宽为64mm;LCD大片长为120mm,宽为64mm;LCD小片的长为120mm,宽为56mm;LCD大片在下,小片在上;LCD可视区长为108.8mm,宽为43.2mm;可视区距小片玻璃左边缘距离5.6mm,距小片玻璃下边缘距离6.4mm;引线电极共有19个;引线电极的长为7.2mm,宽为4.0mm,引线电极间隙为0.8mm;引线电极(第一根)距玻璃边缘的距离为17.2mm;封口位于玻璃左边中央部位,其长为4.0mm,宽为1.6mm;偏光片的外形尺寸在小玻璃的基础之上向内偏移了0.5mm;LCD玻璃的厚度为1.1mm;LCD共有21段需要显示。
陕西科技大学毕业论文4 3.2 外观显示部分的设计3-2 外观显示图3-3外观整体效果图冰箱用液晶显示屏设计54 单粒图的设计在显示器设计过程中如果外形尺寸得到用户的认可就可进行版图的设计,首先设计单粒显示器版图,然后排版制作生产中所用的菲林。
单粒图的设计包括面电极、背电极、边框、银点及凸版版图,这些版图设计时应注意相互间的关系。
设计面、背电极图前应确定驱动方式,先给出真值表或电极逻辑走线图,再根据真值表或电极逻辑走线图设计面、背电极图。
设计完成电极图后,以电极图为基础完成边框、银点及凸版版图的设计。
外玻璃、内玻璃、面电极、背电极、边框、边框印刷标记、银点及凸版版图,它们相互叠加一起、便形成了单粒显示版图。
4.1 COM层和SEG层电极逻辑走线液晶显示常用的驱动方式有静态驱动和动态驱动两种方式,为控制驱动所需电极的数量,本设计采用动态驱动法,即驱动时分别对不同的Com电极和Seg电极进行组合加电,控制点亮各笔段。
本次我所设计的图案“8”字采用动态4×2方式,真值表如下:4-1 动态4×2真值表动态驱动法Com层和Seg层的电极逻辑走线原则:(a)同一面上不同的引出端电极的连线不能交叉,如果走线必须相交时,用过渡点跨线;(b)上、下图形走线尽量避免交叉,如果难以避免时,交叉点最好选择在可视区之外;若必须在可视区内交叉,其交叉点的面积要控制在0.1mm×0.1mm范围内;(c)布线的宽度尽量走宽,不宜走又细又长的线;(d)走线要远离切割线,一般控制在距切割线0.5mm以上,因为距切割线太近,在切裂时屏边缘若有崩边的话极易使电线断开,形成废品。
4.1.1 COM层电极逻辑走线(1)对于本次设计的图案,COM层的电极它共有第2、3、4、7、8、11、15、17 八个电极引脚,分别定义其为:COM1,COM2,COM3,COM4,COM5,COM6,COM7,COM8其中COM1控制的是8字的a,f段;COM2控制的是8字的g,b段;COM3控制的是8字的e,c 段;COM4控制的是符号:∆;COM5控制的是8字的d段; COM6控制的是符号:▽; COM7控制的是符号:℃; COM8控制的是符号:□陕西科技大学毕业论文6(2)具体效果如下图4-1 COM层逻辑走线图4.1.2 SEG层电极逻辑走线(1)除了COM层的八个电极引脚其余11个都是SEG层的电极引脚。
其中SEG1控制符号:-;SEG2控制的是8字的f,g,e,d段;SEG3控制符号:∆(升温);SEG4控制8字的a,b,c 段;SEG5控制的是8字的f,g,e,d段; SEG6控制符号:▽(降温);SEG7控制的是8字的a,b,c段;SEG8控制符号:℃;SEG9控制符号:□(冷藏室);SEG10控制符号:□(变温室);SEG11控制符号:□(冷冻室);(2)具体效果如下图4-2 SEG层逻辑走线图冰箱用液晶显示屏设计7整体效果图4-3 COM和SEG整体逻辑走线图4-2 真值表4.2 COM、SEG层电极图案4.2.1 COM电极图案陕西科技大学毕业论文84-4 COM电极图4.2.2 SEG电极图案4-5 SEG电极图4-6 COM和SEG整体电极图4-7 外观图,电极走线和显示效果4.3边框(Seal)版(边框距离小玻璃0.8mm边框宽0.2mm)4-8 边框图4.4凸版(APR)(左右边距小玻璃2.0mm,上下边距小玻璃1.8mm)4-9 APR图4.5银点(Dot)版(银点设计在COM与SGE电极叠加区域中,介于边框与窄玻璃之间)下图为电极、边框、银点、凸版关系放大图4-10电极、边框、银点、凸版关系放大图4.6 单粒显示器版4-11 单粒显示器版图5 菲林版的设计在液晶显示器的生产中,需要在导电玻璃的ITO膜制成所需要的电极图案,这个过程目前都是用光刻技术来完成的。
光刻中需要用到具有特定图形的光刻掩膜版。
光刻掩膜版分铬板和胶版常用的软性胶片掩膜版通常称为菲林。
设计生产中所有的菲林版包括:光刻ITO的Masku和Maskd菲林版;PI涂覆工序凸版(APR)菲林版;丝印成盒工序的Seal和Dot菲林版。
在单粒显示器版图基础上设计菲林版图。
5.1 集成度的计算集成度即一个标盒所能设计出LCD产品的个数,本设计采用的玻璃基板是:300mm*360mm*1.1mm考虑到标盒四周留7.5mm的边用于生产中的对位;本设计的外形玻璃长L为120mm,大玻璃W1宽为56mm,,台阶WP宽为8mm。
由集成度的计算公式:(5-1)N1=N2=4所以集成度N为4,依此集成度分别设计两张电极菲林,边框菲林,银点菲林凸版菲林等版图5.2 光刻掩膜版(Masku版和Maskd版)5-1 Masku版图5-2 Maskd版图5-3 Masku版单元图5-4 Maskd版单元图5.3 MasKu版和Maskd版的生产标记放大图5-5 MasKu生产标记放大图 5-6 MasKd生产标记放大图5.4 Seal版Seal版单元图5-8 Seal版单元图5.5 Dot版5-9 Dot版图Dot版单元图5-10 Dot版单元图5.6 APR版5-11 APR版图 APR单元图5-12 APR单元图5.7单粒Up和Down单元图5-13单粒Up单元图5-14单粒Down单元图6 总结通过这次设计让我对液晶显示屏有更加深入的了解,学会了运用CAD设计单粒图和掩膜版的基本方法,提高了分析和独立思考的能力,对驱动方式和逻辑走线更加熟悉了,在找资料的过程中不仅掌握了课本上没有的知识还提高了自己的搜索能力,我相信到将来这是一种很宝贵的财富。
