pspice仿真的几大类型

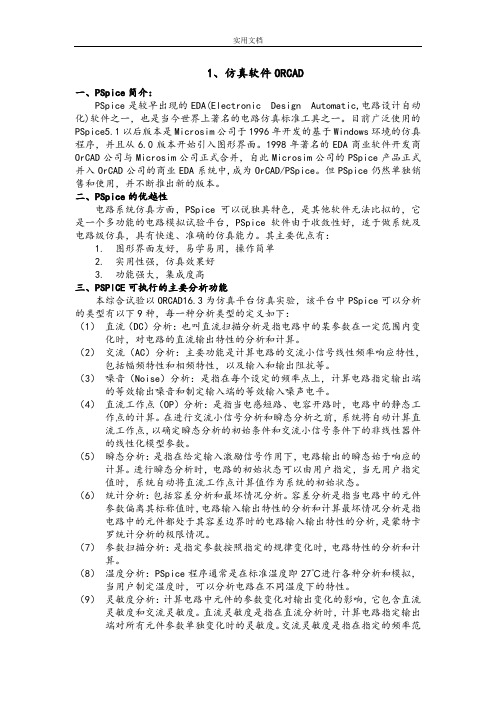

1、仿真软件ORCAD一、PSpice简介：PSpice是较早出现的EDA(Electronic Design Automatic,电路设计自动化)软件之一，也是当今世界上著名的电路仿真标准工具之一。

目前广泛使用的PSpice5.1以后版本是Microsim公司于1996年开发的基于Windows环境的仿真程序，并且从6.0版本开始引入图形界面。

1998年著名的EDA商业软件开发商OrCAD公司与Microsim公司正式合并，自此Microsim公司的PSpice产品正式并入OrCAD公司的商业EDA系统中,成为OrCAD/PSpice。

但PSpice仍然单独销售和使用，并不断推出新的版本。

二、PSpice的优越性电路系统仿真方面，PSpice可以说独具特色，是其他软件无法比拟的，它是一个多功能的电路模拟试验平台，PSpice软件由于收敛性好，适于做系统及电路级仿真，具有快速、准确的仿真能力。

其主要优点有：1. 图形界面友好，易学易用，操作简单2. 实用性强，仿真效果好3. 功能强大，集成度高三、PSPICE可执行的主要分析功能本综合试验以ORCAD16.3为仿真平台仿真实验，该平台中PSpice可以分析的类型有以下9种，每一种分析类型的定义如下：（1）直流（DC）分析：也叫直流扫描分析是指电路中的某参数在一定范围内变化时，对电路的直流输出特性的分析和计算。

（2）交流（AC）分析：主要功能是计算电路的交流小信号线性频率响应特性，包括幅频特性和相频特性，以及输入和输出阻抗等。

（3）噪音（Noise）分析：是指在每个设定的频率点上，计算电路指定输出端的等效输出噪音和制定输入端的等效输入噪声电平。

（4）直流工作点（OP）分析：是指当电感短路、电容开路时，电路中的静态工作点的计算。

在进行交流小信号分析和瞬态分析之前，系统将自动计算直流工作点，以确定瞬态分析的初始条件和交流小信号条件下的非线性器件的线性化模型参数。

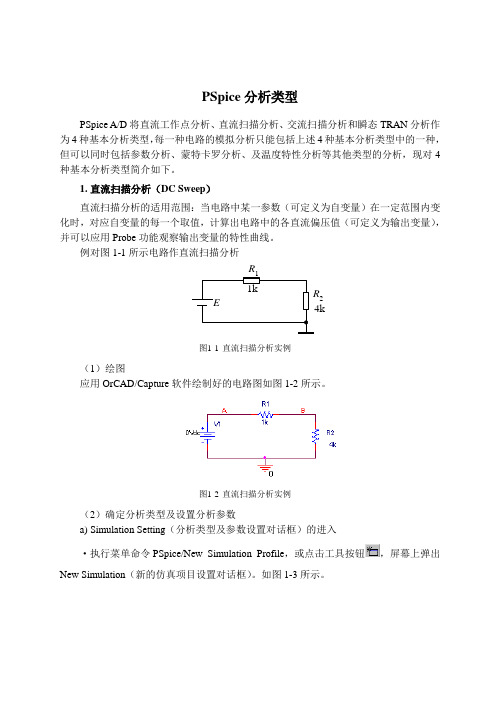

PSpice 分析类型PSpice A/D 将直流工作点分析、直流扫描分析、交流扫描分析和瞬态TRAN 分析作为4种基本分析类型，每一种电路的模拟分析只能包括上述4种基本分析类型中的一种，但可以同时包括参数分析、蒙特卡罗分析、及温度特性分析等其他类型的分析，现对4种基本分析类型简介如下。

1. 直流扫描分析（DC Sweep ）直流扫描分析的适用范围：当电路中某一参数（可定义为自变量）在一定范围内变化时，对应自变量的每一个取值，计算出电路中的各直流偏压值（可定义为输出变量），并可以应用Probe 功能观察输出变量的特性曲线。

例对图1-1所示电路作直流扫描分析R 1图1-1 直流扫描分析实例（1）绘图应用OrCAD/Capture 软件绘制好的电路图如图1-2所示。

图1-2 直流扫描分析实例（2）确定分析类型及设置分析参数a) Simulation Setting （分析类型及参数设置对话框）的进入 ·执行菜单命令PSpice/New Simulation Profile ，或点击工具按钮，屏幕上弹出New Simulation （新的仿真项目设置对话框）。

如图1-3所示。

图1-3New Simulation对话框·在Name文本框中键入该仿真项目的名字，即可进入Simulation Settings（分析类型及参数设置对话框），如图1-4所示。

图1-4Simulation Settingsb）仿真分析类型分析参数的设置图1-2所示直流分压电路的仿真类型及参数设置如下（见图1-4）：·Analysis type下拉菜单选中“DC Sweep”；·Options下拉菜单选中“Primary Sweep”；·Sweep variable项选中“V oltage source”，并在Name栏键入“V1”；·Sweep type项选中“Linear”，并在Start栏键入“0”、End栏键入“10”及Increment栏键入“1另外，如果要修改电路的分析类型或分析参数，可执行菜单命令PSpice/Edit Simulation Profile，或点击工具按钮，在弹出的对话框中作相应修改。

PSPICE电路仿真分析1.概述PSPICE是当今世界上著名的电路仿真标准工具软件之一,美国MICROSIM公司推出的基于WINDOWS平台的PSPICE 6.2 FOR WINDOWS 可以对电路进行以下一些工作：1.1.原理图编制，电路性能仿真在制作实际电路之前，利用PSPICE 6.2 可对电路电性能进行仿真。

如计算直流工作点(BICAS POINT)、直流扫描(DC SWEEP)与交流扫描(AC SWEEP)，显示检测点电压、电流波形等。

1.2.估计元件、器件变化(PARAMETRIC)对电路造成的影响。

1.3.分析一些较难测量的电路特性。

如噪声(NOISE)、频谱(FOURIER)、器件灵敏度 (SENSITIVITY)、温度(TEMPERATURE)分析等。

1.4.优化设计。

2. PSPICE6.2软件系统的组成2.1.SCHEMATICS是一个电路模拟器：它可以直接绘制电路原理图，使用方便。

无需编写自然描述语言程序，就可以自动生成电路描述文件；并可对电路进行直流分析、交流分析、瞬态分析、傅立叶分析、环境温度分析、灵敏度分析等多种分析，而且可以对元件进行修改编辑。

2.2.PSPICE 是一个数据处理器：它可以对SCHEMAICS 中所绘制的电路进行模拟分析，运算出结果并自动生成输出文件和数据文件。

2.3.PROBE 是一个后处理器：相当于一个示波器，它可以将PSPICE 运算的结果在幕或打印设备上显示出来。

2.4.STIMED 是产生信号源：它在设定各种激励信号时非常方便直观，而且可以查对。

2.5.PARTS 是对器件建模的工具。

3.PSPICE 6.2 FOR WINDOWS 软件的使用下面以模拟电子电路的二极管整流电路为例，介绍该软的使用方法。

3.1.编制原理图在WINDOWS界面下的PSPICE程序组选择SCHEMATICS，即可进入原理图编辑。

1)放置元器件及连线：用鼠标单击绘制(DRAW)中的取新元件(GET NEW PART)项，再单击对话框中元件库(LIBRARIES)的浏览(BROWSE)，从ANALOG.SLB中取出电阻Ｒ，系统自动命名为R1；从SOURCE.SLB中取出正弦电压源VSIN ，系统自动命名为 V1；从EVAL.SLB是取出二极管DIN4002，系统自动命名为D1；从 PORT.SLB中取出地线EGND，系统自动设定为0点。

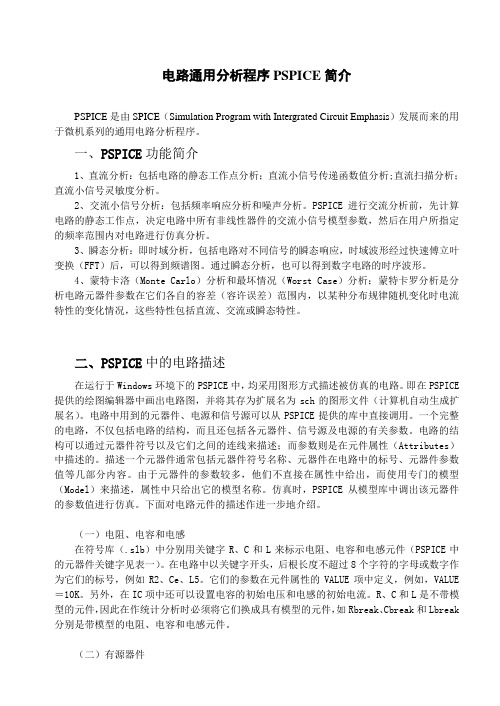

电路通用分析程序PSPICE简介PSPICE是由SPICE（Simulation Program with Intergrated Circuit Emphasis）发展而来的用于微机系列的通用电路分析程序。

一、PSPICE功能简介1、直流分析：包括电路的静态工作点分析；直流小信号传递函数值分析;直流扫描分析；直流小信号灵敏度分析。

2、交流小信号分析：包括频率响应分析和噪声分析。

PSPICE进行交流分析前，先计算电路的静态工作点，决定电路中所有非线性器件的交流小信号模型参数，然后在用户所指定的频率范围内对电路进行仿真分析。

3、瞬态分析：即时域分析，包括电路对不同信号的瞬态响应，时域波形经过快速傅立叶变换（FFT）后，可以得到频谱图。

通过瞬态分析，也可以得到数字电路的时序波形。

4、蒙特卡洛（Monte Carlo）分析和最坏情况（Worst Case）分析：蒙特卡罗分析是分析电路元器件参数在它们各自的容差（容许误差）范围内，以某种分布规律随机变化时电流特性的变化情况，这些特性包括直流、交流或瞬态特性。

二、PSPICE中的电路描述在运行于Windows环境下的PSPICE中，均采用图形方式描述被仿真的电路。

即在PSPICE 提供的绘图编辑器中画出电路图，并将其存为扩展名为sch的图形文件（计算机自动生成扩展名）。

电路中用到的元器件、电源和信号源可以从PSPICE提供的库中直接调用。

一个完整的电路，不仅包括电路的结构，而且还包括各元器件、信号源及电源的有关参数。

电路的结构可以通过元器件符号以及它们之间的连线来描述；而参数则是在元件属性（Attributes）中描述的。

描述一个元器件通常包括元器件符号名称、元器件在电路中的标号、元器件参数值等几部分内容。

由于元器件的参数较多，他们不直接在属性中给出，而使用专门的模型（Model）来描述，属性中只给出它的模型名称。

仿真时，PSPICE从模型库中调出该元器件的参数值进行仿真。

PSpice 直流仿真实践（2）使用PSpice 软件最终目的就是对各种电路进行仿真分析。

本章列举了各种模拟电路PSpice 仿真实践的例子，读者通过这些例子，可以进一步体会PSpice 的应用特点和强大的电路分析能力。

PSpice 可以对以下类型的电路进行仿真分析：直流电路、交流电路、电路的暂态、模拟电子电路、模拟电路、数模混合电路。

为了检测某个支路的电流，可以在电路中插入一个零值电压源，在Pspice 中这样的电压源可以当作电流表。

因为零值电压源相当于短路线，对电路的工作不回产生任何影响。

（利用零值电压源做电流表）为了检测某开路电压，可以在电路中插入一个零值电流源。

在Pspice 中这样的电流源可以当作电压表。

因为零值电流源相当开路，对电路的工作不会产生任何影响。

（利用零值电流源做电压表）+V —+Vo-参数赋值语句和函数定义语句在电路分析中，常常用一个数学公式来表示电路变量之间的关系，如图所示的两个电阻分压电路中，分压比就可以用以下的公式来表示： 21221R R R V V )(k +==分压比在某些仿真分析中，不一定需要确定分压电路两个电阻的阻值，而只需要电路的分压比即可。

但电阻元件描述语句要求必须给出类似上电阻值，所以在这种情况下，应用参数赋值语句和函数定义语句是十分方便的。

利用函数定义语句可以将一些参数用数学表达式表示，而利用参数定义语句就可以用数学表达式代替元件描述中的参数值，而且还可以利用直流扫描语句对它进行扫描。

参数赋值语句格式如下：语句中的name 是定义的参数名，value 和expression 分别是参数值和表达式，表达式expression 必须仅含常数或前面已定义过的参数，其他参数不能出现在表达式中；语句定义好后，就可用其参数名代替电路说明过的大多数参数(包括所有的模型参数)。

但语句中的参数名(name)不能与程序中已定义过任何其他参数名同名，也不能用带“·”的命令名定义参数名。

【教程】PSpice的4种基本仿真分析详解PSpice A/D将直流工作点分析、直流扫描分析、交流扫描分析和瞬态TRAN分析作为4种基本分析类型，每一种电路的模拟分析只能包括上述4种基本分析类型中的一种，但可以同时包括参数分析、蒙特卡罗分析、及温度特性分析等其他类型的分析，现对4种基本分析类型简介如下。

1. 直流扫描分析（DC Sweep）直流扫描分析的适用范围：当电路中某一参数（可定义为自变量）在一定范围内变化时，对应自变量的每一个取值，计算出电路中的各直流偏压值（可定义为输出变量），并可以应用Probe功能观察输出变量的特性曲线。

例对图1所示电路作直流扫描分析图1（1）绘图应用OrCAD/Capture软件绘制好的电路图如图2所示。

图2（2）确定分析类型及设置分析参数a) Simulation Setting（分析类型及参数设置对话框）的进入•执行菜单命令PSpice/New Simulation Profile，或点击工具按钮，屏幕上弹出New Simulation（新的仿真项目设置对话框）。

如图3所示。

图3•在Name文本框中键入该仿真项目的名字，点击Create按钮，即可进入Simulation Settings （分析类型及参数设置对话框），如图4所示。

图4b）仿真分析类型分析参数的设置图2所示直流分压电路的仿真类型及参数设置如下（见图4）：•Analysis type下拉菜单选中“DC Sweep”；•Options下拉菜单选中“Primary Sweep”；•Sweep variable项选中“Voltage source”，并在Name栏键入“V1”；•Sweep type项选中“Linear”，并在Start栏键入“0”、End栏键入“10”及Increment栏键入“1”。

以上各项填完之后，按确定按钮，即可完成仿真分析类型及分析参数的设置。

另外，如果要修改电路的分析类型或分析参数，可执行菜单命令PSpice/Edit Simulation Profile，或点击工具按钮，在弹出的对话框中作相应修改。
