镭雕机作业指导书

镭雕机作业指导书一、引言镭雕机是一种高精度的激光加工设备，广泛应用于饰品、工艺品和电子产品等行业。

本作业指导书旨在向操作人员提供正确使用镭雕机的指导与操作流程，以确保生产过程的安全性和加工效果的优良性。

二、镭雕机的基本原理镭雕机采用激光束对工件进行精确刻划和雕刻。

其基本原理是激光器将电能转换为光能，形成一束能量极高且密集的激光束，通过透镜进行聚焦后，照射到工件表面，使工件表面材料被蒸发、剥离、氧化或烧蚀，实现各种精细图案或文字的加工。

三、操作前的准备工作1. 环境准备：确保操作环境通风良好、无易燃物和易爆物；2. 安全防护：佩戴防护眼镜和手套，避免激光直接照射到眼睛和皮肤，以防止激光辐射对人体产生伤害；3. 工件固定：将待加工的工件牢固地固定在镭雕机的工作台上，避免在加工过程中产生位移。

四、操作流程1. 打开电源：确保镭雕机的电源开关处于关闭状态，插上电源线，并按下电源开关，此时电源指示灯亮起；2. 设定参数：根据工件的材质、大小和加工要求，在控制面板上设定合适的加工参数，包括激光功率、速度和扫描深度等；3. 对位校准：根据需要，使用镭雕机提供的红外定位或视觉定位系统，将激光焦点对准工件表面，确保加工位置的准确性；4. 启动激光加工：按下启动键或启动按钮，开始激光加工过程；5. 监控加工情况：通过观察和设备显示屏，实时监控加工过程，确保加工质量；6. 加工完成：加工完毕后，按下停止键或停止按钮，激光停止工作，待设备冷却后方可打开设备门，取出加工完成的工件。

五、常见故障处理1. 切割或雕刻不良：可能是激光功率不足或加工速度过高引起的，可适当增加激光功率或降低加工速度；2. 研磨效果不佳：可能是激光聚焦镜头脏污或磨损导致的，应及时清洁或更换；3. 设备故障：如出现设备故障，应立即停止操作，并请专业维修人员进行检修和维护。

六、安全注意事项1. 严禁随意触摸激光设备的光学部件，以免对设备产生损坏；2. 操作人员须佩戴防护眼镜和手套，避免激光直接照射到人体；3. 操作人员须严格按照操作流程进行操作，避免操作过程中产生意外伤害；4. 禁止在未经许可的情况下更改设备的任何参数或组件，以免引发设备故障或操作危险；5. 镭雕机必须放置在稳定的地面上，并确保周围空间充足，以便操作和维护。

镭雕安全作业指导书

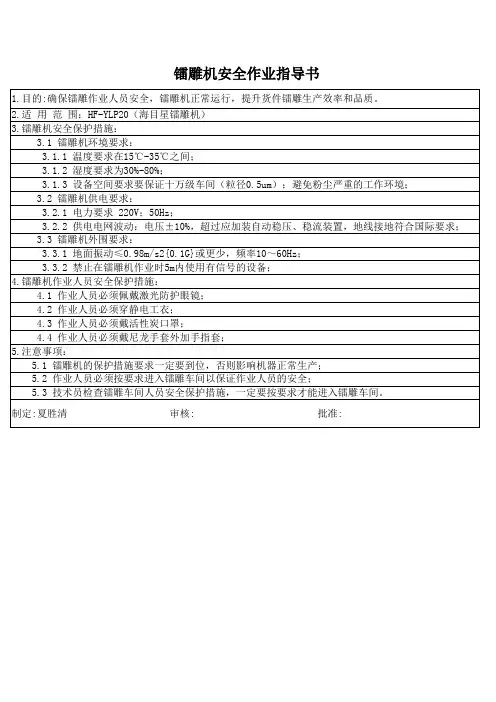

镭雕机安全作业指导书
1.目的:确保镭雕作业人员安全，镭雕机正常运行，提升货件镭雕生产效率和品质。
2.适用范围：HF-YLP20（海目星镭雕机） 3.镭雕机安全保护措施：
3.1 镭雕机环境要求： 3.1.1 温度要求在15℃-35℃之间； 3.1.2 湿度要求为30%-80%； 3.1.3 设备空间要求要保证十万级车间（粒径0.5um）；避免粉尘严重的工作环境； 3.2 镭雕机供电要求： 3.2.1 电力要求 220V；50Hz； 3.2.2 供电电网波动：电压±10%，超过应加装自动稳压、稳流装置，地线接地符合国际要求； 3.3 镭雕机外围要求： 3.3.1 地面振动≤0.98m/s2{0.1G}或更少，频率10～60Hz； 3.3.2 禁止在镭雕机作业时5m内使用有信号的设备； 4.镭雕机作业人员安全保护措施： 4.1 作业人员必须佩戴激光防护眼镜； 4.2 作业人员必须穿静电工衣； 4.3 作业人员必须戴活性炭口罩； 4.4 作业人员必须戴尼龙手套外加手指套； 5.注意事项： 5.1 镭雕机的保护措施要求一定要到位，否则影响机器正常生产； 5.2 作业人员必须按要求进入镭雕车间以保证作业人员的安全； 5.3 技术员检查镭雕车间人员安全保护措施，一定要按要求才能进入镭雕车间。
制定:夏胜清审核: Nhomakorabea批准:

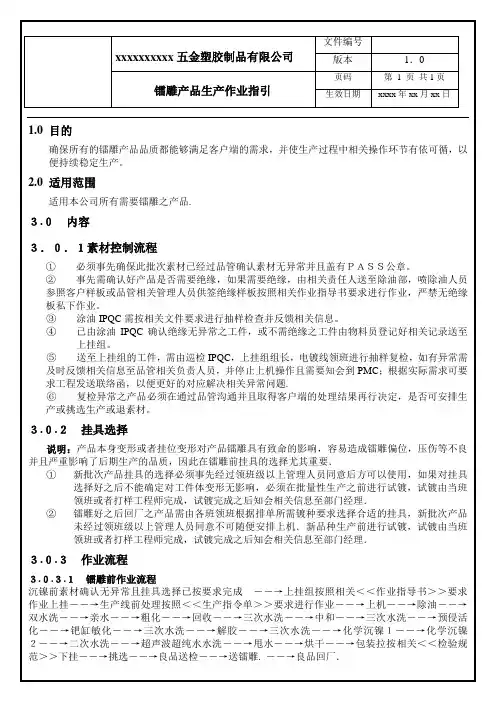

镭雕(电镀)产品作业指导书

３.０.３.２镭雕后作业流程
生产领班根据产品镀种选择合适挂具――→上挂组按照相关＜＜作业指导书＞＞要求作业上挂――→上挂好之后安排操作人员用干净的海棉吸水将产品表面檫洗――→领班根据生产实际情况安排好上机和空臂――→除油２分钟左右――→双水洗――→操作员转到粗化２号缸最后一臂粗化１至５秒钟――→回收――→三次水洗――→中和――→两次水洗――→转电镀线盐酸活化缸――→三次水洗――→按照生产指令单要求进行作业电镀．
1.0目的
确保所有的镭雕产品品质都能够满足客户端的ห้องสมุดไป่ตู้求，并使生产过程中相关操作环节有依可循，以便持续稳定生产。
2.0适用范围
适用本公司所有需要镭雕之产品.
３.０内容
３．０．１素材控制流程
① 必须事先确保此批次素材已经过品管确认素材无异常并且盖有ＰＡＳＳ公章。
② 事先需确认好产品是否需要绝缘，如果需要绝缘，由相关责任人送至除油部，喷除油人员参照客户样板或品管相关管理人员供签绝缘样板按照相关作业指导书要求进行作业，严禁无绝缘板私下作业。
2镭雕好之后回厂之产品需由各班领班根据排单所需镀种要求选择合适的挂具，新批次产品未经过领班级以上管理人员同意不可随便安排上机．新品种生产前进行试镀，试镀由当班领班或者打样工程师完成，试镀完成之后知会相关信息至部门经理．
３.０.３作业流程
３.０.３.１镭雕前作业流程
沉镍前素材确认无异常且挂具选择已按要求完成 ――→上挂组按照相关＜＜作业指导书＞＞要求作业上挂――→生产线前处理按照＜＜生产指令单＞＞要求进行作业――→上机――→除油――→双水洗――→亲水――→粗化――→回收――→三次水洗――→中和――→三次水洗――→预侵活化――→钯缸敏化――→三次水洗――→解胶――→三次水洗――→化学沉镍１――→化学沉镍２――→二次水洗――→超声波超纯水水洗――→甩水――→烘干――→包装拉按相关＜＜检验规范＞＞下挂――→挑选――→良品送检――→送镭雕.――→良品回厂．

镭雕作业指导书

编制部门镭雕车间
版本号 A0
页次第1页，共1页
C、如需要将字体改细长或改粗情况，可用互动式轮廓图工具将字体改细或改粗。完成更改动作后，将字体节点减少到最
少，注意不能让字体变形。然后从CoreIDRAX3绘图软件导出。
D、按上述步骤将整个产品字稿按要求完成。
3、用SAmLight镭射软件调字稿
A、打开SAmLight镭射软件
B、点击SAmLight镭射软件工具栏上的文件图标按钮，弹出新文件图标，单击即可新建一图纸。
4、单击标准工具栏上的文件图标按钮，弹出导入文件，在打开的对话框中找到存好的字稿的位置，调出用CoreIDRAX3绘
图软件造好的字稿，调出一个字体后，字体出现在SAmLight镭射软件的图纸上
5、将调出的字体选中，单击右边工具栏填充工具图标，弹出填充设置工具图标，弹出填充设置选项，将填充间距（毫米）
设定为0.05mm,填充方式选中水平线填充或直线填充的其中一种填充方式,单击应用按钮,重复步骤3、4的动作，完成整个
字稿的调入
6、调焦距
A、确定镭射机正常，控制区LASEREMISSION的指示灯为红色，Shutter的开关为开。
B、在镭射机的正常之后，在工作台放置治具，将金属名片垂直上下移动，找到一个最亮点，用手调动镜头上方的开降滑
东莞市XXXX电子有限公司
编制者：
文件编号：LH-WI-026
镭雕作业指导书
检验部门：生产部、品管部
受控文件原始印章
确认者：
执行部门：
镭雕车间
审核者：
实施日期：
一、目的：使雕刻作业标准化，产品品质符合客户需求
二、适用范围：镭雕机
三、操作程序：
1、工程来稿：A、客户产品字稿；B、客户要求；C、客户样品；D、工程来料

镭雕机作业指导书

版　次A0作業指導書頁　次2/2王修訂昆山詠聯電子塑膠有限公司文件編號KYL－SOP－SP 類　別鐳雕機作业指导书4.3圖形填充4.3.1填充方式:根椐激光掃描的方式不同,填充方式可分為"一"字,"Z"字,"弓"字,"回"字形填充等,要椐鐳雕圖形的不周可選取合適的填充方式,一個圖形可填充三層,可通過使能開關來選擇;4.3.2填充密度:填充線的間距一般為0.04MM左右,填充太密,超過機器本身的精度,反而使激光更不穩定,而且效率低;填充太稀,雕刻的圖案就會比較粗糙,有毛邊等,實際生產時,要根椐產品的特點進行調整;4.4參數設置4.4.1區域參數:振鏡1控制X方向移動,振鏡2控制Y方向的移動;比例參數控制圖形尺寸與實際雕刻尺寸的比值;枕形,平形四邊形,梯形參數可對圖形失真進行調整;4.4.1端口參數:激光類形為YGA,使能PWM信號輸出1-20KHZ;4.5文件管理4.5.1文件格式:目前此軟件支持圖形文件格有PLT,DXF,AI,DST等,使用此類圖形文件時不可直接打開,需以插入矢量文件的方式導入,如有其它不同格式的圖檔,請使用第三方軟件轉換成與本軟件相容格式文件後,再導入使用;4.5.2本機器軟件保存格式為EZD,參數變更請及時保存備份,以防丟失;5.鐳雕的維護與保養:5.1正確進行開關機,以防開關機不當造成電路受電壓沖擊造成損壞;5.2鐳雕機是高精密機械,不可受到碰撞,擠壓,工作環境要保持安靜,不可有明顯振動等;5.3激光是通過透鏡聚焦後發出,所以透鏡直接影響聚焦效果及透光效率,請保持清潔,清潔透鏡時請使用眼鏡布,透鏡外還裝有一層防護鏡,請經常保持清潔;5.4激光器電源箱功率大,會產生大量熱能,請保持機箱良好通風,以利於散熱器散熱;5.5鐳雕機內部有很多精密電子電路,請注意防塵,防潮,請每月對機箱進行除塵,鐳雕機請放置於通風乾燥的廠所;P－SP2549 A02/2。

镭雕机作业指导书

镭雕机作业指导书一、简介镭雕机（Laser engraving machine）是一种利用激光技术进行物体雕刻、切割或打标的设备。

它将激光束聚焦至微小的点上，并通过控制激光束在物体表面移动，实现对物体的加工。

本指导书旨在帮助操作人员了解如何正确操作镭雕机，以确保安全，并获得高质量的雕刻效果。

二、操作步骤1. 准备工作（1）确保工作区域整洁，风扇和排气设备畅通无阻。

（2）戴上防护眼镜和手套，避免接触激光束和排出的废气。

（3）检查镭雕机的工作面积和工作状态，确认材料是否牢固固定。

2. 设置镭雕机参数（1）选择合适的激光功率和速度，根据不同的材料进行调整。

（2）根据具体需求设置激光雕刻深度和清晰度。

3. 载入设计文件（1）将设计文件导入镭雕机控制软件中。

（2）对设计文件进行编辑调整，确保适应所需的雕刻尺寸和风格。

4. 确定雕刻位置（1）使用镭雕机控制软件将激光头移至雕刻起点。

（2）通过设置坐标，确保雕刻位置的准确性。

5. 进行测试刻（1）选取一小块材料进行测试刻，以确认雕刻效果和设置的参数是否符合要求。

（2）根据测试结果进行必要的参数调整。

6. 雕刻操作（1）点击启动按钮，开始雕刻操作。

（2）在操作过程中保持警惕，随时观察激光雕刻的过程。

（3）注意镭雕机的运行状态和材料固定情况是否正常。

7. 完成后的收尾工作（1）停止镭雕机的运行，关闭电源。

（2）清理工作区域，清除杂物和废料。

三、安全事项1. 佩戴个人防护装备使用镭雕机时，务必戴上防护眼镜和手套，以避免直接接触激光束和废气。

2. 注意镭雕机的散热和通风确保镭雕机周围的风扇和排气设备畅通无阻，以保持机器的正常散热和通风。

3. 随时观察激光雕刻过程在运行镭雕机期间，操作人员应时刻注意观察激光雕刻过程，及时发现异常。

4. 避免干扰在镭雕机运行期间，应避免干扰激光束的正常工作，以免影响雕刻质量和安全。

5. 遵守操作规程严格按照操作步骤进行操作，并在操作前进行必要的培训和了解操作规程。

激光机作业指导书

激光机作业指导书一、概述激光机是一种利用激光技术进行切割、雕刻、打标等加工操作的设备。

本指导书旨在为操作人员提供详细的作业指导，确保激光机的安全操作和高效工作。

二、安全操作1. 穿戴个人防护装备，包括护目镜、防护手套和防护服。

确保操作人员的安全。

2. 检查激光机设备是否正常工作，确保无故障和损坏。

3. 确保工作区域干净整洁，避免杂物妨碍操作。

4. 在操作激光机之前，确保已经接受过相关的培训和指导。

5. 禁止未经授权的人员接触激光机设备，以免发生意外。

三、操作步骤1. 打开激光机电源，启动设备。

2. 根据需要调整激光功率和频率，确保适合当前的作业要求。

3. 将待加工的材料放置在工作台上，并固定好。

4. 根据设计要求，使用激光机进行切割、雕刻或者打标操作。

5. 在操作过程中，保持专注并密切观察激光加工的效果。

6. 完成作业后，关闭激光机电源并进行设备的清洁和维护。

四、注意事项1. 避免直接凝视激光束，以免损伤眼睛。

2. 在操作激光机时，避免将手指或者其他身体部位挨近激光束，以免受伤。

3. 避免在激光加工过程中将材料挪移或者触摸，以免影响加工质量。

4. 在操作过程中，如发现异常情况或者设备故障，应即将住手作业并报告相关人员。

5. 定期对激光机设备进行维护和保养，确保设备的正常运行和安全性。

五、常见问题及解决方法1. 问题：激光功率不足。

解决方法：检查激光器是否需要更换或者维修，调整激光功率参数。

2. 问题：切割效果不理想。

解决方法：检查切割速度、焦距和刀具磨损情况，调整参数并更换刀具。

3. 问题：设备异常报警。

解决方法：住手操作，检查设备是否有故障，如有需要，请联系维修人员进行检修。

六、总结本指导书详细介绍了激光机的安全操作和操作步骤，以及常见问题的解决方法。

操作人员在使用激光机进行作业时，务必遵循本指导书的要求，确保操作的安全性和作业的高效性。

同时，定期对激光机设备进行维护和保养，以延长设备的使用寿命。

镭雕丝印作业指导书[规范]

镭雕、丝印作业规范1. 概述目的：规范镭雕、丝印作业流程、提高生产良率、效率2. 术语3内容:3.1镭雕要求3.1.1.镭雕车间负责人负责各种产品的程序设计，镭雕流程的确定，监督和检验所镭雕出来的产品的质量3.1.2.在镭雕机程序中打开工作界面，进行镭雕加工。

同时给车间领班/现场品质确认，所有镭雕出来的产品外形，尺寸等是否符合品质要求，产品生产前需签首件，首件OK 后方可批量生产3.1.3. 镭雕飞油区域与喷涂面间隙按客户要求执行，但必须≥0.3mm，以管控变形或偏移导致镭雕到喷涂面。

3.1.4 需要镭雕LOGO的产品必须制作镭雕颜色限度样，并在喷涂颜色限度样板上把所有的镭雕颜色限度制作在上面，保证所有的喷涂限度都能保证镭雕颜色。

3.1.5 镭雕透光的产品，需要把镭雕图档雕在喷涂颜色限度样上面，保证喷涂所有颜色都能满足镭雕透光要求。

3.1.6. 镭雕治具设计时要求好拿好放，不同摸穴号产品与治具要求互配，无干涉，治具一定要防呆不可正反都可放置。

3.1.7.喷涂后工序需要镭雕LOGO 的产品时，在制作喷涂首件时需把喷涂后的产品拿去镭雕以保证后工序的镭雕颜色ok。

3.2 丝印要求3.2.1.确认计划丝印产品的方案，并找出相应的网板、油墨及治具。

3.2.2. 丝印工程师根据图档评估印刷方式，要求丝印字体单笔划》0.1MM。

移印字体单笔划》0.08MM3.2.3. 丝印治具要求好拿好放，不同摸穴号产品与治具要求互配无干涉，治具一定要防呆不可两边都可放置。

产品定位必须要以实配为主，不能松动达到过渡配合。

治具上要做好拿手位方便取出。

不同版本的产品，需要在治具上以防呆来区分，并在治具表面上刻上版本标示。

3.2.4. 丝印工程师提前根据客户测试标准与品质检验标准评估采用移印/丝印工艺和底漆丝印/面漆丝印工艺。

3.2.5.先试印几个产品检验是否符合要求并做首件。

底漆丝印的产品需要喷涂面漆确认丝印颜色和测试，首件OK 后可批量生产，并在生产产品轻拿轻放以免碰伤3.2.6 .镭雕丝印打样的产品要求项目工程师或客户现场确认，丝印试产的产品要求项目/DQE/现场确认首件。

镭雕机作业指导书[规范]

1. 目的指导镭雕人员正确操作，延长设备寿命，确保镭雕产品合格。

2. 术语3. 具体内容3.1、开机步骤3.1.1、插上电源确保通电状态下，开启电脑，打开SAMKIGHCY；3.1.2、打开激光箱总电源，使LED小显示屏上显示EMRGENNCY ACTIVE；3.1.3、插上钥匙过5秒，由OFF扭到ON1, 此时显示屏上会显示WAIT FOR ATART；3.1.4、再过10秒。

由ON1扭到ON2,LED灯由黑-黄-橙，此时LED显示屏上显示LASER STAND BY；3.1.5、将SHUTTER键按下，LED显示屏上显示LASER READY,LED灯由橙变红；3.1.6、在镭雕程序中打开工作界面，进行加工。

同时给领班确认，所有镭雕出来的产品外形，尺寸等是否符合品质要求，产品生产前需签首件，首件OK后方可批量生产；3.1.7、如LED显示屏不是如上所显示，开机错误；3.2、关机步骤3.2.2、将SHUTTER键按上，LED显示屏上显示LASER STAND BY。

LED灯由红色变橙色；。

3.2.2、由ON2扭到ON1，LED显示屏上会显示WAIT FOR ATART；3.2.3、由ON1扭到OFF，LED显示屏上会显示EMERGENCY ACTIVE! LED灯由橙色变黑色；3.2.4、关闭机箱总电源，再关闭电脑，拔掉电源插头。

3.3、保养要求3.3.1、日常保养内容：清洁机身外表，应保持干净，无油脂、灰尘；3.3.2、周保养内容：检查转动部分有无异响，对机器滑动部件加油；3.3.3、月保养内容：检查线路有无异常。

3.3.4、年保养内容：对转动部分进行精度检验，对线路进行绝缘测试。

4.注意事项4.1、作业人员必须先检查机台运动系统、安全防护控制部件等是否正常，如有异常则立即停机报告车间主任协调处理；4.2、需检查机台正常工作范围内有无其它物品妨碍机台正常工作，如有需及时移开；4.3、操作人员必须戴好防护眼罩；4.4、严禁操作人员将手伸入工作区域；4.5、严禁擅自打开电气柜，以免发生危险；4.6、非指定维修人员不得维修或拆卸机台；4.7、必须切断整部机台电源；4.8、严禁非指定人员进行开机作业；4.9、严禁工作期间嬉戏打闹及过渡疲劳和醉酒开机，以免出现损坏产品，甚至发生工伤事件；4.10、作业时，必须定时参照样板自检，跟样板有出入的产品及时告知领班或主管改善处理；4.11、生产时产品需轻拿轻放以免碰伤；4.12、产品使用的材料、物料、辅资材等有害物质含量是根据客户要求进行管理的，对无环保要求的物品同有ROHS或HSF要求的物品，应加强识别标识区分管理，避免相互混入后污染环保产品。

镭雕机作业指导书

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5.1 所示流程检查后再进行后续生产。
5.2 镭雕字体均要求水平，不得倾斜。
5.3 镭雕时不得有漏打，断线，重影，边缘不清晰，字体模糊，错位等不良现象。
5.4 出现任何问题应及时上报主管及调机师傅等，以使大家共同发现和解决问题
6．相关文件：〈生产过程控制工作规范〉SYJ-C003
批准
审核
编制
激光镭雕作业指导书
***有限公司
文件编号
版本号
标题
激ห้องสมุดไป่ตู้镭雕作业指导书
生效日期
2015-10-20
页次
1/1
1、目的：
指引员工正确操作，提高生产效率和质量。
2、适用范围
适用于我司所有需激光镭雕产品。
3．工具辅料
3.1 定位制具
3.2胶框或架子车
4.3手指套〈或纸巾，无尘布〉
4．标准作业操作法
4.1 作业员两手食指，中指拇指戴手指套，避免在产品上留下指纹印。
4.2 检查外观，要求无划伤，凹凸不平，变形，电镀不良等问题。
4.3表面有赃污的用纸巾或无尘布粘适量的白电油擦拭干净再将产品放到固定的制具上。
4.4 严格按照客户提供的图案和位置镭雕。
4.5 镭雕完成后需进行自检，没有不良问题方可放入胶框或架子车上。
4.6 以上操作以不挤伤，不压伤产品为原则。
5．注意事项

激光镭雕作业指导书
