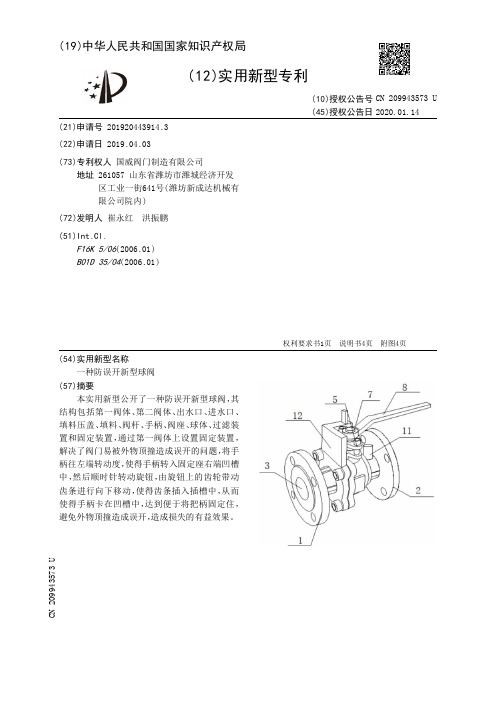

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920443914.3(22)申请日 2019.04.03(73)专利权人 国威阀门制造有限公司地址 261057 山东省潍坊市潍城经济开发区工业一街641号(潍坊新成达机械有限公司院内)(72)发明人 崔永红 洪振鹏 (51)Int.Cl.F16K 5/06(2006.01)B01D 35/04(2006.01)(54)实用新型名称一种防误开新型球阀(57)摘要本实用新型公开了一种防误开新型球阀,其结构包括第一阀体、第二阀体、出水口、进水口、填料压盖、填料、阀杆、手柄、阀座、球体、过滤装置和固定装置,通过第一阀体上设置固定装置,解决了阀门易被外物顶撞造成误开的问题,将手柄往左端转动度,使得手柄转入固定座右端凹槽中,然后顺时针转动旋钮,由旋钮上的齿轮带动齿条进行向下移动,使得齿条插入插槽中,从而使得手柄卡在凹槽中,达到便于将把柄固定住,避免外物顶撞造成误开,造成损失的有益效果。
权利要求书1页 说明书4页 附图4页CN 209943573 U 2020.01.14C N 209943573U权 利 要 求 书1/1页CN 209943573 U1.一种防误开新型球阀,包括第一阀体(1)、第二阀体(2)、出水口(3)、进水口(4)、填料压盖(5)、填料(6)、阀杆(7)、手柄(8)、阀座(9)和球体(10),所述第一阀体(1)右端螺栓与第二阀体(2)左端固定连接,所述出水口(3)设置在第一阀体(1)左端中部,所述进水口(4)设置在第二阀体(2)右端中部,所述填料压盖(5)前后两端通过螺栓与第二阀体(2)顶端左侧固定连接,所述填料压盖(5)下端设置在第二阀体(2)内部,所述填料(6)设置在填料压盖(5)底端和第一阀体(1)内部左端上侧之间,所述第一阀体(1)下端垂直穿过填料压盖(5)中部,所述填料压盖(5)左端通过螺母与阀杆(7)上端螺纹连接,所述阀座(9)设置在第二阀体(2)内部左端,并且阀座(9)上下两端与第二阀体(2)内部螺栓连接,所述球体(10)外侧与阀座(9)内侧转动连接,所述球体(10)顶端中部与阀杆(7)下端螺栓连接,所述第一阀体(1)顶端与固定装置(12)底端垂直焊接,所述第二阀体(2)内部右端设置有过滤装置(11);其特征在于:还包括过滤装置(11)和固定装置(12),所述过滤装置(11)由过滤主体(111)、第一通孔(112)、密封盖(113)、密封圈(114)、隔板(115)、第二通孔(116)和滤板(117)组成,所述过滤主体(111)下端设置在第二阀体(2)内部右端,所述过滤主体(111)外侧中上端与第二阀体(2)内侧上端焊接,所述过滤主体(111)底端与第二阀体(2)内部底端垂直焊接,所述第一通孔(112)设置在过滤主体(111)下端左右两侧,所述密封盖(113)下端与过滤主体(111)顶端螺纹连接,所述密封圈(114)设置在密封盖(113)内部顶端,所述隔板(115)外侧与过滤主体(111)内部中部四周垂直焊接,所述第二通孔(116)设置在隔板(115)上端,所述滤板(117)设置在过滤主体(111)内部右端与隔板(115)左端之间,所述固定装置(12)由固定座(121)、插槽(122)、空腔(123)、齿条(124)、旋钮(125)和齿轮(126)组成,所述固定座(121)底端与第一阀体(1)底端右侧垂直焊接,所述插槽(122)设置在固定座(121)内部后端下上侧,所述空腔(123)设置在固定座(121)内部后端上侧,所述齿条(124)下端垂直穿过空腔(123)内部右端,所述旋钮(125)右端垂直穿过空腔(123)内部左端,所述齿轮(126)内侧与旋钮(125)外侧中部焊接,所述齿轮(126)设置在空腔(123)内部左端,所述齿轮(126)外侧轮齿与齿条(124)左端轮齿相互啮合。

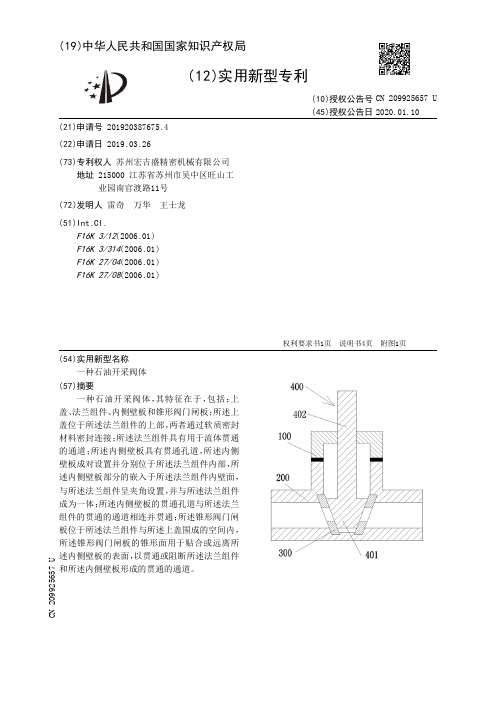

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920387675.4(22)申请日 2019.03.26(73)专利权人 苏州宏吉盛精密机械有限公司地址 215000 江苏省苏州市吴中区旺山工业园南官渡路11号(72)发明人 雷奇 万华 王士龙 (51)Int.Cl.F16K 3/12(2006.01)F16K 3/314(2006.01)F16K 27/04(2006.01)F16K 27/08(2006.01)(54)实用新型名称一种石油开采阀体(57)摘要一种石油开采阀体,其特征在于,包括:上盖、法兰组件、内侧壁板和锥形阀门闸板;所述上盖位于所述法兰组件的上部,两者通过软质密封材料密封连接;所述法兰组件具有用于流体贯通的通道;所述内侧壁板具有贯通孔道,所述内侧壁板成对设置并分别位于所述法兰组件内部,所述内侧壁板部分的嵌入于所述法兰组件内壁面,与所述法兰组件呈夹角设置,并与所述法兰组件成为一体;所述内侧壁板的贯通孔道与所述法兰组件的贯通的通道相连并贯通;所述锥形阀门闸板位于所述法兰组件与所述上盖围成的空间内,所述锥形阀门闸板的锥形面用于贴合或远离所述内侧壁板的表面,以贯通或阻断所述法兰组件和所述内侧壁板形成的贯通的通道。
权利要求书1页 说明书4页 附图1页CN 209925657 U 2020.01.10C N 209925657U权 利 要 求 书1/1页CN 209925657 U1.一种石油开采阀体,其特征在于,包括:上盖(100)、法兰组件(200)、内侧壁板(300)和锥形阀门闸板(400);所述上盖(100)位于所述法兰组件(200)的上部,两者通过软质密封材料密封连接;所述法兰组件(200)具有用于流体贯通的通道;所述内侧壁板(300)具有贯通孔道,所述内侧壁板(300)成对设置并分别位于所述法兰组件(200)内部,所述内侧壁板(300)部分的嵌入于所述法兰组件(200)内壁面,与所述法兰组件(200)呈夹角设置,并与所述法兰组件(200)成为一体;所述内侧壁板(300)的贯通孔道与所述法兰组件(200)的贯通的通道相连并贯通;所述锥形阀门闸板(400)位于所述法兰组件(200)与所述上盖(100)围成的空间内,所述锥形阀门闸板(400)的锥形面用于贴合或远离所述内侧壁板(300)的表面,以贯通或阻断所述法兰组件(200)和所述内侧壁板(300)形成的贯通的通道。

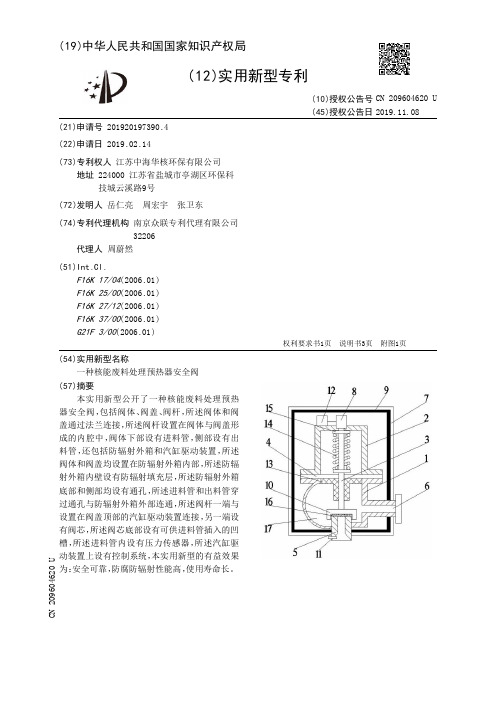

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197390.4(22)申请日 2019.02.14(73)专利权人 江苏中海华核环保有限公司地址 224000 江苏省盐城市亭湖区环保科技城云溪路9号(72)发明人 岳仁亮 周宏宇 张卫东 (74)专利代理机构 南京众联专利代理有限公司32206代理人 周蔚然(51)Int.Cl.F16K 17/04(2006.01)F16K 25/00(2006.01)F16K 27/12(2006.01)F16K 37/00(2006.01)G21F 3/00(2006.01)(54)实用新型名称一种核能废料处理预热器安全阀(57)摘要本实用新型公开了一种核能废料处理预热器安全阀,包括阀体、阀盖、阀杆,所述阀体和阀盖通过法兰连接,所述阀杆设置在阀体与阀盖形成的内腔中,阀体下部设有进料管,侧部设有出料管,还包括防辐射外箱和汽缸驱动装置,所述阀体和阀盖均设置在防辐射外箱内部,所述防辐射外箱内壁设有防辐射填充层,所述防辐射外箱底部和侧部均设有通孔,所述进料管和出料管穿过通孔与防辐射外箱外部连通,所述阀杆一端与设置在阀盖顶部的汽缸驱动装置连接,另一端设有阀芯,所述阀芯底部设有可供进料管插入的凹槽,所述进料管内设有压力传感器,所述汽缸驱动装置上设有控制系统,本实用新型的有益效果为:安全可靠,防腐防辐射性能高,使用寿命长。
权利要求书1页 说明书3页 附图1页CN 209604620 U 2019.11.08C N 209604620U权 利 要 求 书1/1页CN 209604620 U1.一种核能废料处理预热器安全阀,包括阀体、阀盖、阀杆,所述阀体和阀盖通过法兰连接,所述阀杆设置在阀体与阀盖形成的内腔中,阀体下部设有进料管,侧部设有出料管,其特征在于:还包括防辐射外箱和汽缸驱动装置,所述阀体和阀盖均设置在防辐射外箱内部,所述防辐射外箱内壁设有防辐射填充层,所述防辐射外箱底部和侧部均设有通孔,所述进料管和出料管穿过通孔与防辐射外箱外部连通,所述阀杆一端与设置在阀盖顶部的汽缸驱动装置连接,另一端设有阀芯,所述阀芯底部设有可供进料管插入的凹槽,所述进料管内设有压力传感器,所述汽缸驱动装置上设有控制系统,所述压力传感器与控制系统电性连接。

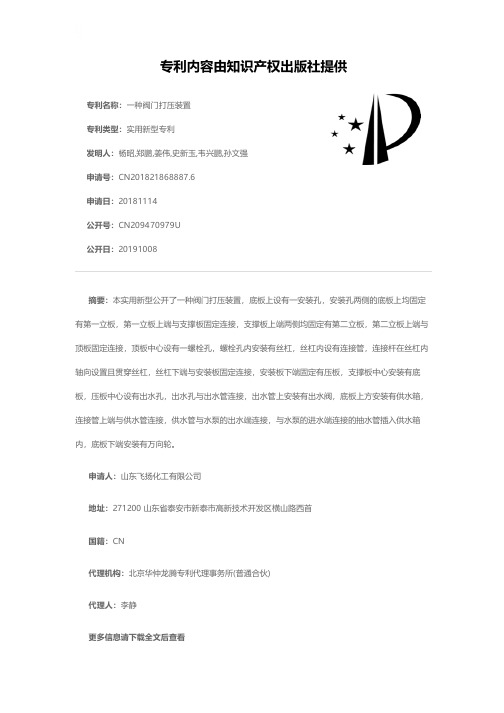

专利名称:一种阀门打压装置
专利类型:实用新型专利
发明人:杨昭,郑鹏,姜伟,史新玉,韦兴鹏,孙文强申请号:CN201821868887.6
申请日:20181114
公开号:CN209470979U
公开日:
20191008
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种阀门打压装置,底板上设有一安装孔,安装孔两侧的底板上均固定有第一立板,第一立板上端与支撑板固定连接,支撑板上端两侧均固定有第二立板,第二立板上端与顶板固定连接,顶板中心设有一螺栓孔,螺栓孔内安装有丝杠,丝杠内设有连接管,连接杆在丝杠内轴向设置且贯穿丝杠,丝杠下端与安装板固定连接,安装板下端固定有压板,支撑板中心安装有底板,压板中心设有出水孔,出水孔与出水管连接,出水管上安装有出水阀,底板上方安装有供水箱,连接管上端与供水管连接,供水管与水泵的出水端连接,与水泵的进水端连接的抽水管插入供水箱内,底板下端安装有万向轮。
申请人:山东飞扬化工有限公司
地址:271200 山东省泰安市新泰市高新技术开发区横山路西首
国籍:CN
代理机构:北京华仲龙腾专利代理事务所(普通合伙)
代理人:李静
更多信息请下载全文后查看。

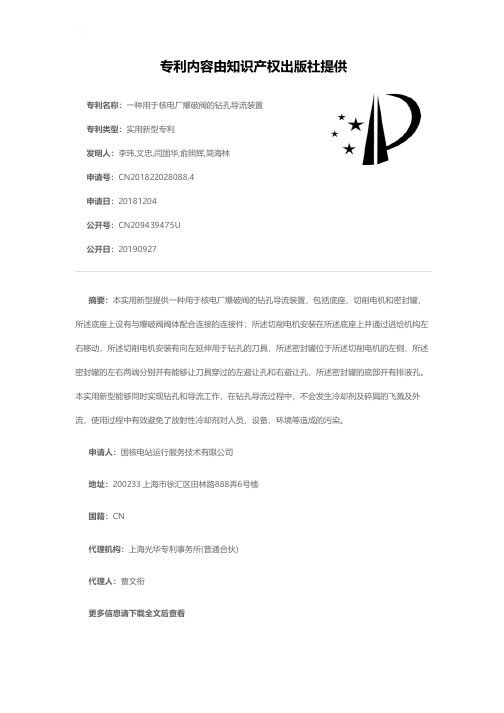

专利名称:一种用于核电厂爆破阀的钻孔导流装置专利类型:实用新型专利
发明人:李玮,文忠,闫国华,俞照辉,简海林
申请号:CN201822028088.4
申请日:20181204
公开号:CN209439475U
公开日:
20190927
专利内容由知识产权出版社提供
摘要:本实用新型提供一种用于核电厂爆破阀的钻孔导流装置,包括底座、切削电机和密封罐,所述底座上设有与爆破阀阀体配合连接的连接件;所述切削电机安装在所述底座上并通过进给机构左右移动,所述切削电机安装有向左延伸用于钻孔的刀具,所述密封罐位于所述切削电机的左侧,所述密封罐的左右两端分别开有能够让刀具穿过的左避让孔和右避让孔,所述密封罐的底部开有排液孔。
本实用新型能够同时实现钻孔和导流工作,在钻孔导流过程中,不会发生冷却剂及碎屑的飞溅及外流,使用过程中有效避免了放射性冷却剂对人员、设备、环境等造成的污染。
申请人:国核电站运行服务技术有限公司
地址:200233 上海市徐汇区田林路888弄6号楼
国籍:CN
代理机构:上海光华专利事务所(普通合伙)
代理人:曹文衔
更多信息请下载全文后查看。
专利名称:一种阀门打压装置专利类型:实用新型专利
发明人:任红强,解成松
申请号:CN201820863852.7申请日:20180605
公开号:CN208254784U
公开日:
20181218
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种阀门打压装置,包括有打压平台和电控机构,打压平台上通过第一法兰固定架和第二法兰固定架安装有第一法兰和第二法兰,第一法兰连接有驱动机构形成可活动结构,驱动机构连接电控机构;第一法兰和第二法兰均设有通气孔,第一法兰的通气孔通过管道连接有氮气过滤减压阀和第二氮气控制阀,氮气过滤减压阀连接有第一氮气控制阀。
本实用新型通过设置于打压平台上的第一法兰、第二法兰、气缸、控制机构、氮气充放控制机构等部件的相互配合,可以非常高效、精确地完成阀门的打压试验,且整个装置的结构较为简单,成本较低,同时配合龙门支架和吊装电机可以非常方便地将阀门吊上打压平台,从而非常适合在企业的现场使用。
申请人:亚洲硅业(青海)有限公司
地址:810007 青海省西宁市经济技术开发区金硅路1号
国籍:CN
代理机构:北京科亿知识产权代理事务所(普通合伙)
代理人:刘振
更多信息请下载全文后查看。
专利名称:焊接式阀门打压装置
专利类型:实用新型专利
发明人:舒颖,冯满,杜艳,蒋颖,胡雪峰,闫潇娟,常越亚申请号:CN201320103606.9
申请日:20130307
公开号:CN203163950U
公开日:
20130828
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种焊接式阀门打压装置,包括框式机架、阀门夹紧装置、输水管、压力表和打压泵,阀门夹紧装置包括机械顶推式动力机械装置和阀门密封堵板,机械顶推式动力机械装置安装在框式机架内,框式机架由双立柱、上梁和底座一体固定连接,形成双柱双梁型的矩形立体式钢框架结构,机械顶推式动力机械装置的装置基座固定安装在上梁上,两片阀门密封堵板分别安装在机械顶推式动力机械装置的动压力杆底座上,形成夹紧被测阀门两侧端口的动压头和承压头。
本实用新型打压装置能满足不同规格阀门压力试验的需要,安装和取下作业的方便快捷,确保了阀门打压试验的顺利进行,阀门打压装置现场施工安全高效。
申请人:上海大学
地址:200444 上海市宝山区上大路99号
国籍:CN
代理机构:上海上大专利事务所(普通合伙)
代理人:何文欣
更多信息请下载全文后查看。
专利名称:一种核级容器水压试验装置
专利类型:实用新型专利
发明人:李勇,裴石磊,染风涵,张家林,闵济东,卢胡,黄帅,韩文悦,杨军,曹彬彬,祝飞,余源
申请号:CN202122131551.X
申请日:20210906
公开号:CN216082329U
公开日:
20220318
专利内容由知识产权出版社提供
摘要:本实用新型涉及核电厂水压试验技术领域,具体公开了一种核级容器水压试验装置及方法,在核级容器的两侧分别安装充水打压工装和测压排水工装,通过真空泵和空气净化小车建立容器内的真空度,通过打压泵对容器进行升压。
本实用新型能够高效、快速地完成多台容器的水压试验工作,有效节约了工期、人力、物力。
申请人:福建福清核电有限公司
地址:350318 福建省福州市福清市三山镇
国籍:CN
代理机构:核工业专利中心
代理人:苏然
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920331300.6(22)申请日 2019.03.15(73)专利权人 广西防城港核电有限公司地址 538000 广西壮族自治区防城港市港口区迎宾街39号红树林大厦西塔楼15-25层专利权人 中国广核集团有限公司(72)发明人 韦德强 卓振北 王端 闫兵兵 王运来 (74)专利代理机构 北京中誉威圣知识产权代理有限公司 11279代理人 席勇 俞佳(51)Int.Cl.G01M 3/28(2006.01)(54)实用新型名称闸阀打压装置(57)摘要本实用新型公开了一种闸阀打压装置,应用于闸阀,闸阀包括阀盖、阀体、阀杆及阀瓣,闸阀打压装置包括:打压环、连接短管、连接管道、打压机构、压力表以及隔离阀。
打压环设置于阀盖与阀体之间,且打压环的一侧开设有小孔;连接短管一端与小孔焊接;连接管道一端与连接短管的另一端焊接;打压机构一端与连接管道的另一端焊接固定;压力表设置于连接管道上,且压力表用以显示压力的大小;以及隔离阀设置于管道上;其中,打压机构向闸阀加压至预定压力后关闭隔离阀进行保压,通过观察压力表的变化来判断闸阀的密封性能。
借此,本实用新型的闸阀打压装置,结构简单合理,可以更准确判断闸阀的密封性能,从而保证了系统及设备的安全运行。
权利要求书1页 说明书3页 附图1页CN 209326910 U 2019.08.30C N 209326910U权 利 要 求 书1/1页CN 209326910 U1.一种闸阀打压装置,应用于闸阀,所述闸阀包括阀盖、阀体、阀杆及阀瓣,其特征在于,所述闸阀打压装置包括:打压环,设置于所述阀盖与所述阀体之间,且所述打压环的一侧开设有小孔;连接短管,一端与所述小孔焊接;连接管道,一端与所述连接短管的另一端焊接;打压机构,一端与所述连接管道的另一端焊接固定;压力表,设置于所述连接管道上,且所述压力表用以显示压力的大小;以及隔离阀,设置于所述管道上;其中,所述打压机构向所述闸阀加压至预定压力后关闭所述隔离阀进行保压,通过观察所述压力表的变化来判断所述闸阀的密封性能。

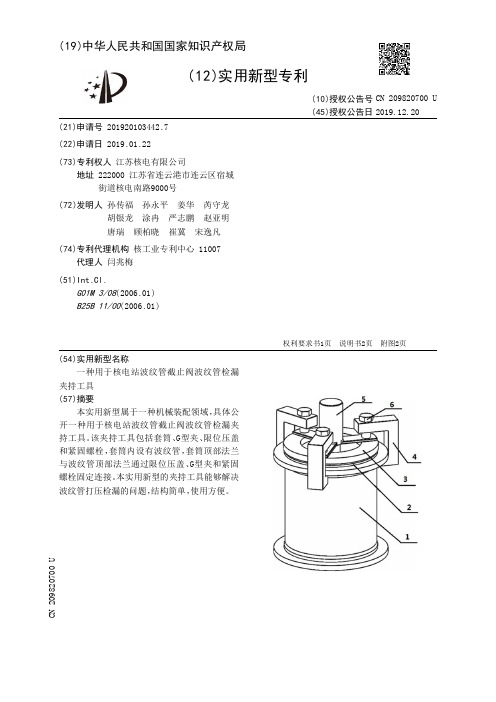

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920336988.7
(22)申请日 2019.03.18
(73)专利权人 广西防城港核电有限公司
地址 538000 广西壮族自治区防城港市港
口区迎宾街39号红树林大厦西塔楼
15-25层
专利权人 中国广核集团有限公司
(72)发明人 卓振北
(74)专利代理机构 北京中誉威圣知识产权代理
有限公司 11279
代理人 孙彦斌 张相午
(51)Int.Cl.
G01M 3/04(2006.01)
F17D 1/12(2006.01)
(54)实用新型名称
核电泡沫控制阀打压工具
(57)摘要
本实用新型公开了一种核电泡沫控制阀打
压工具,核电泡沫控制阀打压工具包括:手抬泵
水箱,其设置在核电泡沫控制阀打压工具的端
部;不锈钢管道,其一端与手抬泵水箱固定连接,
并且不锈钢管道上设置有手动截止阀和放气阀;
三通接头,三通接头分别与不锈钢管道的另一
端、第一高压软管、第二高压软管相连接;其中,
第一高压软管的端部设置有第一接头,第二高压
软管的端部设置有第二接头。
本实用新型的核电
泡沫控制阀打压工具能够省去反复地打压和排
气,从而大大提高了打压效率,
降低了成本。
权利要求书1页 说明书3页 附图1页CN 209432367 U 2019.09.24
C N 209432367
U
权 利 要 求 书1/1页CN 209432367 U
1.一种核电泡沫控制阀打压工具,其特征在于,所述核电泡沫控制阀打压工具包括:
手抬泵水箱,其设置在所述核电泡沫控制阀打压工具的端部;
不锈钢管道,其一端与所述手抬泵水箱固定连接,并且所述不锈钢管道上设置有手动截止阀和放气阀;
三通接头,所述三通接头分别与所述不锈钢管道的另一端、第一高压软管、第二高压软管相连接;
其中,所述第一高压软管的端部设置有第一接头,所述第二高压软管的端部设置有第二接头。
2.如权利要求1所述的核电泡沫控制阀打压工具,其特征在于,所述第一接头与泡沫控制阀上隔膜腔室相连接,所述第二接头与阀门进口相连接。
3.如权利要求2所述的核电泡沫控制阀打压工具,其特征在于,所述第一高压软管的长度短于所述第二高压软管的长度,以使得打压时介质能够先流入所述上隔膜腔室。
4.如权利要求1所述的核电泡沫控制阀打压工具,其特征在于,所述不锈钢管道的一端与所述手抬泵水箱采用焊接的方式固定连接,并且所述三通接头与所述不锈钢管道的另一端采用焊接的方式固定连接。
5.如权利要求1所述的核电泡沫控制阀打压工具,其特征在于,所述第一高压软管、所述第二高压软管与所述三通接头分别通过不锈钢卡箍固定。
6.如权利要求2所述的核电泡沫控制阀打压工具,其特征在于,所述第一接头和所述第二接头加工有外螺纹,用于分别与所述上隔膜腔室和所述阀门进口的内螺纹相连接。
7.如权利要求6所述的核电泡沫控制阀打压工具,其特征在于,所述第一接头和所述第二接头通过缠绕魔绳密封。
8.如权利要求1所述的核电泡沫控制阀打压工具,其特征在于,所述第一接头、所述第二接头分别与所述第一高压软管、所述第二高压软管通过不锈钢卡箍固定。
9.如权利要求1所述的核电泡沫控制阀打压工具,其特征在于,所述不锈钢管道上靠近所述三通接头的位置还安装有压力表。
