个人总结ansys命令流

ansys命令流整理
前处理
节点复制：
NGEN,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SPACE
是一个节点复制命令,
它是将一组节点在现有坐标系统下复制到其它位置。

ITIME: 复制的次数，包含自己本身。

INC: 每次复制节点时节点号码的增加量。

NODE1,NODE2,NINC: 选取要复制的节点，即要对哪些节点进行复制。

DX,DY,DZ: 每次复制时在现有坐标系统下，几何位置的改变量。

SPACE:间距比,是最后一个尺寸和第一个尺寸的比值
单元复制
EGEN, ITIME, NINC, IEL1, IEL2, IEINC, MINC, TINC, RINC, CINC, SINC, DX, DY, DZ
循环：
*do,I(循环控制变量),1（变量初值）,100（循环变量结束变量值）,1（步长）
循环内部命令流
*enddo（循环命令结束）
节点选择
NSEL, type,item,comp,vmin,vmax,vinc,kabs
例子：nsel,s,loc,x,-0.1,0.1
S---开始选择节点
U---在已选择节点内要删除部分节点
Loc---利用坐标选择节点
定义截面面积
SECTYPE, SECID, Type, Subtype, Name, REFINEKEY
SECID---ID（编号）
节点自动填充
FILL, NODE1, NODE2, NFILL, NSTRT, NINC, ITIME, INC, SPACE。

ANSYS常用工具命令流简介：学习ANSYS有限元软件三年，积累了很多常用的命令流，适用于不同研究方向的建模，在建模过程中起到小工具的作用。

希望可以帮助到学习ANSYS 的人，之后会尽量持续更新。

为方便使用特地做了目录和简单的用途介绍如下：目录!1.查看面的法线方向：使用voffst命令面偏移创建体之前，查看面的法线方向。

!2.查看点和单元的最大编号。

!3.ansys窗口背景变白!4.ansys出结果图：所出的图位于ansys的计算文件夹中，为png文件。

!5.设置体的透明度：设置plotctrls→numbering仍看不多体单元编号时，通过设置体的透明度可看到位于体内部的编号。

!6.单位制对应表：建模之前先统一单元，局部模拟常用：mm、t、n、mpa。

!7.提取指定位置的节点的节点号：同样适用于面、体、单元等!8.提取某材料的体积：很方便的计算体的方法!9.后处理中显示塑性区!10.显示变形动画并保存:可以用来到处变形动画放在PPT中或者检查加载情况!11.设置变形放大系数：结果中的变形是夸张变形后的结果，利用此命令流可以将变形恢复，用于查看混凝土裂缝时的将变形复原。

!12.查看GUI操作的命令流：查看GUI操作对应命令流，将某些GUI操作保存为命令流可简化操作!13.查看开裂单元透明调整!14.检查形状不好的单元!15.关闭所有标识：关闭ansys右上角标识!16.单元轮廓不显示：应力云图中单元轮廓影响查看效果!17.显示壳单元厚度：壳单元在ansys中以面存在，不显示厚度。

!18.最大最小位移节点编号的提取!19.求解完后显示梁单元的截面!20.显示体、面、线、单元、点：GUI操作的简化!21. ANSYS结果窗格中DMX、SMX、SMN的含义!22.查看节点坐标系：在节点施加荷载之前必须先明确节点坐标系从而确定荷载的正负!23.查看切面应力：查看模型某个截面的应力情况!24.查看荷载列表!24.已选定节点个数统计!25.查看结构整体的质量、体积等!26.查看某个应力范围内的单元命令流!1.查看面的法线方向/PSYMB,adir,1/replot,all/PSYMB,adir,0/replot,allLDELE,215!2.查看点和单元的最大编号单元：esel,all*get,emax,elem,,num,max*get,emin,elem,,num,min点：*get,nmax,node,,num,max*get,nmax,kp,,num,max工具栏：list→ picked entities→ maximumlist→ picked entities→鼠标点选需要查看的点→OK !3.窗口背景变白/COLOR,DEFAULT/RGB,INDEX,100,100,100,0/RGB,INDEX,80,80,80,13/RGB,INDEX,60,60,60,14/RGB,INDEX,0,0,0,15/REPLOT!4.ansys出结果图!GET THE PNG IMAGE/SHOW,PNG,,0PNGR,COMP,1,-1PNGR,ORIENT,HORIZPNGR,COLOR,2PNGR,TMOD,1/GFILE,1500,!*/CMAP,_TEMPCMAP_,CMP,,SAVE/RGB,INDEX,100,100,100,0/RGB,INDEX,0,0,0,15/REPLOT/CMAP,_TEMPCMAP_,CMP/DELETE,_TEMPCMAP_,CMP/SHOW,CLOSE/DEVICE,VECTOR,0!*!5.体单元编号看不到时可设置体的透明度/trlcy,volu,1,all ! 修改所有体的透明度为100% /trlcy,defa!6.单位制对应表!查看单位/status,units!7.提取指定位置的节点的节点号nsel,s,loc,x,5nsel,r,loc,y,6nsel,r,loc,z,7*get,kcon,kp,,num,min也可用list→picked entities，这种方法更直观简便!8.提取某材料的体积vsel,s,mat, ,2vsum,all*get,v2,volu,0,volu!9.后处理中显示塑性区/post1plnsol,eppl,eqv,2!10.显示变形动画并保存GUI:Utility Menu>Plotctrls>Animate>Deformed Shape!11.设置变形放大系数/dscale,,0!12.查看GUI操作的命令流list→files→log file!13.查看开裂单元透明调整/TRLCY,elem,0.5,all!14.检查形状不好的单元check,esel,warn!15.关闭所有标识!16.单元轮廓不显示/GLINE,1,-1/GLINE,1,0 !显示!17.显示壳单元厚度主菜单——PlotCrls——Style——Size and Shape——第二项[ESHAPE]，将off 改为on（必须要在划分网格之后）!18.最大最小位移节点编号的提取allselnsort,u,sum,0,0,all !根据位移矢量大小按降序排列*get,max_u,sort,0,imaxallselnsort,u,sum,0,0,all !根据位移矢量大小按降序排列*get,max_u,sort,0,imin!19.求解完后显示梁单元的截面PlotCtrls-->Style-->Size and Shape-->勾选Shape!20.显示体、面、线、单元、点eplotvplotaplotnplot!21.ANSYS结果输出中DMX、SMX、SMN的含义DMX固定指：最大位移（Displacement Max）SMX：指定的、要查看的、那个Item解的最大值（Solution Max）SMN：指定的、要查看的、那个Item解的最小值（Solution Min）!21.ANSYS结果输出中DMX、SMX、SMN的含义DMX固定指：最大位移（Displacement Max）SMX：指定的、要查看的、那个Item解的最大值（Solution Max）SMN：指定的、要查看的、那个Item解的最小值（Solution Min）!22.查看节点坐标系plotctrls>symbols>nodal coordinate system来源：https:///view/b1a458fc5901020206409c40.html!23.查看切面应力wpstyl,defawprota,0,0,90/type,1,5/cplane,1来源：https:///view/0bab0662f12d2af90242e6c7.html!24.查看荷载列表flist!24.已选定节点个数统计nsel,s,loc,y,0*get,aaa,node,0,count !令aaa=节点数后续在parameters→scalar parameters中查看!25.查看结构整体的质量、体积等preprocessor→modeling→calc geom items→of geometry!26.查看某个应力范围内的单元/cont,1,9,-32, ,-20/replot。

ansys命令流使用方法
在ANSYS中，命令流是一种用于执行特定操作的自动化工具。

以下是ANSYS命令流使用的一般步骤：
1. 打开ANSYS软件并加载您要使用的工程文件。

2. 在ANSYS Graphical User Interface (GUI) 中，将鼠标指针放
在工具栏上。

在“Run”下拉菜单中选择“Command Line”。

3. 在命令行窗口中，输入和编辑您想执行的命令。

您可以使用ANSYS的命令语言以及相关命令进行模型操作、网格生成、
求解等。

4. 您可以通过多种方式输入命令：直接在命令行中输入、从脚本文件中读取、从ANSYS GUI中的日志文件中复制粘贴等。

5. 您可以使用命令流中的参数和变量来进行自动化操作。

使用“!VARIABLE”语句定义变量，并通过“!VARIABLE = value”语
句赋值。

6. 使用ANSYS的各种功能命令对模型进行操作。

例如，在预
处理阶段，您可以使用命令生成几何体、定义材料属性、设定网格、添加边界条件等。

7. 在求解阶段，使用命令启动求解器，设置求解器选项，运行求解器，并监视求解器的输出。

8. 在结果后处理阶段，使用命令读取并处理结果数据，生成图形、报告等。

9. 执行命令流，您可以一次性执行整个命令流，或者逐个执行命令。

10. 您还可以将命令流保存为脚本文件，以便将来再次使用。

以上是ANSYS命令流的一般用法，具体的命令和语法取决于您的特定需求和ANSYS的版本。

建议您参考ANSYS的官方文档和教程，以获得更详细和准确的使用说明。

ANSYS命令流学习笔记5-workbench中命令流的⼀些应⽤!ANSYS命令流学习笔记5workbench中命令流的⼀些应⽤学习重点：1. 定义单元类型2. 使⽤各向异性材料时，定义其单元为圆柱坐标系3. 有⾓度吊装时，定义吊装约束4. workbench、APDL的联合仿真案例如下：如下图模型，四个顶点通过杆件连接，进⾏吊装时的有限元分析。

1. 建⽴模型，设定必要的坐标系。

分成两个solid，内部的圆柱，剩余的矩形部分。

建⽴两个坐标系，分别⽤于指定各向异性材料的属性、吊装的固定点。

下图，建⽴圆柱坐标系，编号100，⽤于指定各向异性材料。

下图，建⽴直⾓坐标系，编号12，⽤于指定吊装固定点。

2. 建⽴named selection，⽅便在命令流中选择必要的元素。

下图，将四个吊装点，中间的圆柱，分别定义为任何名称，必须是英⽂才能⽤于APDL 命令中。

3. 定义边界条件，施加重⼒加速度，在static structural 下插⼊command(APDL) ，内容如下/prep7allscmsel,s,c1,elem !选择c1单元所有节点,既圆柱体的所有单元emodif,all,esys,100 !其坐标系转换为100坐标系，因为缠绕的各向异性材料必须在圆柱坐标系下定义单元的坐标。

!完成对各向异性材料的坐标系设定。

et,10,10 !定义编号为10的，link10单元r,10,0.01 !定义编号为10的实常数0.01，⽤于定义link10单元的截⾯积0.01mm^2*get,nmax,node,,num,max !获取node的最⼤数值，储存在nmax名称的变量⾥csys,12 !调⽤csys12坐标系n,nmax+1, !csys坐标原点建⽴node，后⾯会将其固定，既吊装的固定点mat,1type,10 !选取编号10的单元类型real,10 !选取编号10的实常数cmsel,s,kk1,node !选择kk1点，kk1已经定义为named selection*get,k1,node,,num,max !获取已选节点中的节点数最⼤值，既kk1的节点编号，取值为k1cmsel,s,kk2,node ! k2,k3,k4⽅法类型k1*get,k2,node,,num,maxcmsel,s,kk3,node*get,k3,node,,num,maxcmsel,s,kk4,node*get,k4,node,,num,maxalls !全选e,nmax+1,k1e,nmax+1,k2e,nmax+1,k3e,nmax+1,k4 !建⽴四个link单元d,nmax+1,allalls/sol此外，下图中单位必须保持⼀致，不然计算很容易出问题。

学习ANSYS经验总结一学习ANSYS需要认识到的几点相对于其他应用型软件而言，ANSYS作为大型权威性的有限元分析软件，对提高解决问题的能力是一个全面的锻炼过程，是一门相当难学的软件，因而，要学好ANSYS，对学习者就提出了很高的要求，一方面，需要学习者有比较扎实的力学理论基础，对ANSYS分析结果能有个比较准确的预测和判断，可以说，理论水平的高低在很大程度上决定了ANSYS使用水平；另一方面，需要学习者不断摸索出软件的使用经验不断总结以提高解决问题的效率。

在学习ANSYS的方法上，为了让初学者有一个比较好的把握，特提出以下五点建议：（1）将ANSYS的学习紧密与工程力学专业结合起来毫无疑问，刚开始接触ANSYS时，如果对有限元，单元，节点，形函数等《有限元单元法及程序设计》中的基本概念没有清楚的了解话，那么学ANSYS 很长一段时间都会感觉还没入门，只是在僵硬的模仿，即使已经了解了，在学ANSYS之前，也非常有必要先反复看几遍书，加深对有限元单元法及其基本概念的理解。

作为工程力学专业的学生，虽然力学理论知识学了很多，但对许多基本概念的理解许多人基本上是只停留于一个符号的认识上，理论认识不够，更没有太多的感性认识，比如一开始学ANSYS时可能很多人都不知道钢材应输入一个多大的弹性模量是合适的。

而在进行有限元数值计算时，需要对相关参数的数值有很清楚的了解，比如材料常数，直接关系到结果的正确性，一定要准确。

实际上在学ANSYS时，以前学的很多基本概念和力学理论知识都忘得差不多了，因而遇到有一定理论难度的问题可能很难下手，特别是对结果的分析，需要用到《材料力学》，《弹性力学》和《塑性力学》里面的知识进行理论上的判断，所以在这种情况下，复习一下《材料力学》，《弹性力学》和《塑性力学》是非常有必要的，加深对基本概念的理解，实际上，适当的复习并不要花很多时间，效果却很明显，不仅能勾起遥远的回忆，加深理解，又能使遇到的问题得到顺利的解决。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM 是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50 ：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH 激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX 各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type 为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, VALUELab为参数名称 value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130界面单元:INTER192，193，194，195显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元单元名称简称节点数节点自由度特性备注LINK1 2D杆 2 Ux,Uy EPCSDGB常用杆元LINK8 3D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉或仅受压杆EDGB模拟缆索的松弛及间隙LINK11 3D线性调节器EGB模拟液压缸和大转动LINK183D有限应EPCDFG另可考虑粘0 变杆 B 弹塑性E-弹性(Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent)等。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108， 超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81， SOLID98，FLUID129，INFIN110，111，FLUID116，130 界面单元:INTER192，193，194，195 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent )等。

《史上最全的ANSYS 命令流查询与解释》【 1 】*************************************************************************************对ansys 主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置（不加载初始化文件）初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y 方向大小为1000N 的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL 的编号”LS,1定”义单元表STRS ETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORX ETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 ! 以杆件的轴向应力“LS,1为”内容定义单元表STRS_STETABLE, STRS_CO, LS,1 ! 以杆件的轴向应力“LS,1定”义单元表STRS_CO ETABLE,STRSX,S,X ! 定义X 方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y 方向的应力为单元表STRSY *GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST ! 从单元表STRS_ST 中提取STEEL_E 单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STR”S_CO 从单元表STRS_CO 中提取COPPER_E 单元的应力结果，存入变量STRSS_CO10 FINISH ! 退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI ! 申明采用国际单位制14 /NUMBER, 2 ! 只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析（STATIC 或者0） OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL ! 指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第 1 个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第 1 荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第 1 荷载步的内容OUTRES,ALL,0 ! 设置将所有数据不记录到数据库。

Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

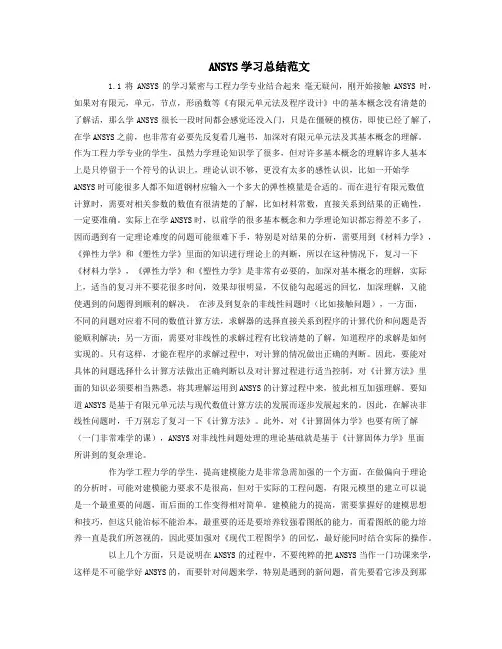

ANSYS学习总结范文1.1将ANSYS的学习紧密与工程力学专业结合起来毫无疑问，刚开始接触ANSYS时，如果对有限元，单元，节点，形函数等《有限元单元法及程序设计》中的基本概念没有清楚的了解话，那么学ANSYS很长一段时间都会感觉还没入门，只是在僵硬的模仿，即使已经了解了，在学ANSYS之前，也非常有必要先反复看几遍书，加深对有限元单元法及其基本概念的理解。

作为工程力学专业的学生，虽然力学理论知识学了很多，但对许多基本概念的理解许多人基本上是只停留于一个符号的认识上，理论认识不够，更没有太多的感性认识，比如一开始学ANSYS时可能很多人都不知道钢材应输入一个多大的弹性模量是合适的。

而在进行有限元数值计算时，需要对相关参数的数值有很清楚的了解，比如材料常数，直接关系到结果的正确性，一定要准确。

实际上在学ANSYS时，以前学的很多基本概念和力学理论知识都忘得差不多了，因而遇到有一定理论难度的问题可能很难下手，特别是对结果的分析，需要用到《材料力学》，《弹性力学》和《塑性力学》里面的知识进行理论上的判断，所以在这种情况下，复习一下《材料力学》，《弹性力学》和《塑性力学》是非常有必要的，加深对基本概念的理解，实际上，适当的复习并不要花很多时间，效果却很明显，不仅能勾起遥远的回忆，加深理解，又能使遇到的问题得到顺利的解决。

在涉及到复杂的非线性问题时（比如接触问题），一方面，不同的问题对应着不同的数值计算方法，求解器的选择直接关系到程序的计算代价和问题是否能顺利解决；另一方面，需要对非线性的求解过程有比较清楚的了解，知道程序的求解是如何实现的。

只有这样，才能在程序的求解过程中，对计算的情况做出正确的判断。

因此，要能对具体的问题选择什么计算方法做出正确判断以及对计算过程进行适当控制，对《计算方法》里面的知识必须要相当熟悉，将其理解运用到ANSYS的计算过程中来，彼此相互加强理解。

要知道ANSYS是基于有限元单元法与现代数值计算方法的发展而逐步发展起来的。

ANSYS结构解析单元功能与特征/POST1/可以构成一一些命令，一般是一种整体命令（ session),三十也有特别，比方是办理 ! 是说明说明符号，，与其余软件的说明是相同的， ansys 不作为命令读取，*此符号一般是 APDL 的表记符，也就是 ansys 的参数化语言，如 *do ,,,*enddo 等等NSEL 的意思是node select，即选择节点。

s 就是 select，选择。

DIM是定义数组的意思。

array 数组。

MP 命令用来定义资料参数。

K 是建立要点点命令。

K, 要点点编号 ,x 坐标 ,y 坐标， z 坐标。

K, NPT, X, Y , Z 是定义要点点， K 是命令， NPT 是要点点编号， XYZ 是坐标。

NUMMRG , keypoint 用这个命令，要保证要点点的地点完整相同，不过要点点号不一样样的才行。

这个命令关于重复的线面都可以用。

这个很简单，压缩要点。

Ngen 复制节点e,节点号码：这个命令式经过节点来形成单元NUMCMP,ALL ：压缩所有编号，这样你所有的线都会挨次次重新编号 ~你若是需要固定的线固定的标号NSUBST,100,500,50 ：经过指定子步数来设置载荷步的子步LNSRCH 线性搜寻是求解非线性代数方程组的一种技巧，此法会在一段区间内，以必定的步长逐渐搜寻根，对比常用的牛顿迭代法所要耗费的计算量大得多，但它可以防备在一些状况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜寻PRED 激活自由度求解展望NEQIT 指定一个荷载步中的最大子步数AUTOTS自动求解控制打开自动时间步长.KBC -指定阶段状也许用跳板装载里面一个负荷步骤。

SPLINE :P1， P2， P3，P4， P5， P6， XV1 ， YV1 ， ZV1 ， XV6 ，YV6 ， ZV6 （生成分段样条曲线）*DIM ， Par，Type ，IMAX ，JMAX ， KMAX ， Var1，Var2， Var3（定义载荷数组的名称）【注】 Par: 数组名Type： array 数组，仿佛fortran, 下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8 个字符）tableIMAX ， JMAX ， KMAX各维的最大下标号Var1， Var2，Var3 各维变量名，缺省为row,column,plane( 当 type 为 table 时 )/config 是设置 ansys 配置参数的命令格式为 /CONFIG, Lab, V ALUELab 为参数名称value 为参数值比方： /config ， MXEL ，10000 的意思是最大单元数为10000杆单元 : LINK1、 8、 10、 11、 180梁单元： BEAM3、 4、 23、 24，44， 54， 188， 189管单元 : PIPE16， 17， 18， 20， 59， 602D实体元 : PLANE2， 25， 42， 82， 83， 145，146， 182， 1833D实体元 : SOLID45， 46， 64，65， 72， 73，92， 95， 147，148， 185， 186，187， 191壳单元 : SHELL28， 41， 43， 51， 61， 63， 91， 93， 99， 143， 150， 181，208， 209弹簧单元 : COMBIN7， 14， 37，39， 40质量单元 : MASS21接触单元 : CONTAC12， 52， TARGE169， 170， CONTA171， 172， 173， 174， 175， 178矩阵单元 : MATRIX27， 50表面效应元 : SURF153， 154粘弹实体元 : VISCO88， 89， 106， 107， 108，超弹实体元 : HYPER56， 58， 74， 84， 86， 158耦合场单元 : SOLID5， PLANE13， FLUID29， 30，38， SOLID62， FLUID79， FLUID80，81，SOLID98， FLUID129， INFIN110 ， 111， FLUID116，130界面单元 : INTER192， 193， 194， 195显式动力解析单元 : LINK160， BEAM161， PLANE162， SHELL163， SOLID164， COMBI16杆单元单元名称简称节点数节点自由度特征备注LINK12D杆2Ux,Uy EPCSDGB常用杆元LINK83D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉EDGB模拟缆索的废弛及或仅受压杆缝隙LINK113D线性调理EGB模拟液压缸和大转器动LINK1803D有限应变杆EPCDFGB另可考虑粘弹塑性E- 弹性 (Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度deflection)， F- 大应变 (Large strain)或有限应变(Finite strain)，B-单元存亡(Birth and dead),G-化 (Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应降落(Adaptive descent)等。

ansys命令流⼩结（亲⾃翻译,超详尽）命令流⼩结/Filname, Fname, Key 指定新的⼯作⽂件名 (1)Csys, kcn 声明并激活当前坐标系 (1)Esys, kcn 定义单元坐标系 (1)Dsys, kcn 定义显⽰坐标系 (1)Rsys, kcn 定义结果坐标系 (1)Local, Kcn, Kcs, Xc,Yc,Zc, Thxy, Thyz, Thzx, Par1,Par2 (1)Wpstyl, snap, Grspac, GrMin, GrMax, WpTol, Wpctyp, GrType, WPvis, Snapang 控制⼯作平⾯显⽰ (1) WPoffs, Xoff, Yoff, Zoff 平移⼯作平⾯ (2)Wprota，thxy，thyz，thzx 旋转⼯作平⾯ (2)WPave, x1, y1, z1, x2, y2, z2, x3, y3, z3 (2)CSwpla, Kcn, Kcs, Par1, Par2 在⼯作平⾯原点定义局部坐标系 (2)/Gtype, Wn, Lable, Key 控制Gplot命令欲显⽰的实体类型 (3)Gplot 显⽰所有选中的，由gtype命令定义的类型的实体 (3)/grid, key 定义栅格的类型 (3)Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择⼀组节点 (3)Nslv, Type, Nkey 在已选中的体上选择节点 (3)Nsle, Type, NodeType, Num 在已选中的单元上选择节点 (3)Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 (4)Vsel, Type, Item, Comp, Vmin, VMax, VINC, KSWP (4)NSLL,type, nkey 选择附着在选中线上的节点 (4)Esel, type, item, comp, vmin, vmax, vinc, kabs 选择⼀组单元 (4)ALLsel, LabT, Entity 选中所有项⽬ (4)Vext, Na1, Na2, Ninc, DX, DY, DZ, RX, RY, RZ (4)Numstr, label, value 为⾃动编号元素设置编号的起始值 (4)Nummrg, label, toler, Gtoler, action，switch 合并相同位置的元素 (4)K, npt, x,y,z, 定义关键点 (5)Kdist, Kp1, Kp2 计算并输出两关键点之间的距离. (5)A, P1, P2, ......... P18 由关键点⽣成⾯ (5)LSTR, P1, P2 由两点定义直线 (5)LARC, P1, P2, PC, RAD 定义圆弧线 (5)AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10 (5)Afillt,na1,na2,rad 建⽴圆⾓⾯积，在两相交平⾯间产⽣曲⾯，rad为半径。

命令流小结/Filname, Fname, Key 指定新的工作文件名 (1)Csys, kcn 声明并激活当前坐标系 (1)Esys, kcn 定义单元坐标系 (1)Dsys, kcn 定义显示坐标系 (1)Rsys, kcn 定义结果坐标系 (1)Local, Kcn, Kcs, Xc,Yc,Zc, Thxy, Thyz, Thzx, Par1,Par2 (1)Wpstyl, snap, Grspac, GrMin, GrMax, WpTol, Wpctyp, GrType, WPvis, Snapang 控制工作平面显示 (1)WPoffs, Xoff, Yoff, Zoff 平移工作平面 (2)Wprota，thxy，thyz，thzx 旋转工作平面 (2)WPave, x1, y1, z1, x2, y2, z2, x3, y3, z3 (2)CSwpla, Kcn, Kcs, Par1, Par2 在工作平面原点定义局部坐标系 (2)/Gtype, Wn, Lable, Key 控制Gplot命令欲显示的实体类型 (3)Gplot 显示所有选中的，由gtype命令定义的类型的实体 (3)/grid, key 定义栅格的类型 (3)Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点 (3)Nslv, Type, Nkey 在已选中的体上选择节点 (3)Nsle, Type, NodeType, Num 在已选中的单元上选择节点 (3)Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 (4)Vsel, Type, Item, Comp, Vmin, VMax, VINC, KSWP (4)NSLL,type, nkey 选择附着在选中线上的节点 (4)Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元 (4)ALLsel, LabT, Entity 选中所有项目 (4)Vext, Na1, Na2, Ninc, DX, DY, DZ, RX, RY, RZ (4)Numstr, label, value 为自动编号元素设置编号的起始值 (4)Nummrg, label, toler, Gtoler, action，switch 合并相同位置的元素 (4)K, npt, x,y,z, 定义关键点 (5)Kdist, Kp1, Kp2 计算并输出两关键点之间的距离. (5)A, P1, P2, ......... P18 由关键点生成面 (5)LSTR, P1, P2 由两点定义直线 (5)LARC, P1, P2, PC, RAD 定义圆弧线 (5)AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10 (5)Afillt,na1,na2,rad 建立圆角面积，在两相交平面间产生曲面，rad为半径。

ansys命令流语法ANSYS命令流语法是使用ANSYS软件进行仿真分析的关键部分。

它是一种将命令以特定顺序组合在一起的方式，以实现特定的分析目标。

本文将介绍ANSYS命令流语法的基本语法规则和常用命令，以及如何使用它们进行仿真分析。

一、ANSYS命令流语法的基本语法规则1. 命令的基本格式：命令[选项] [参数1, 参数2, ...]2. 命令的执行顺序：ANSYS命令流是按照命令的顺序逐条执行的。

如果需要改变执行顺序，可以使用条件语句、循环语句等控制结构。

3. 注释：可以在命令流中添加注释，以"!"开头。

注释部分不会被执行，可以用于解释命令的用途或添加说明。

4. 变量和参数：可以使用变量和参数来存储和传递数据。

变量以"$"开头，参数以"%"开头。

二、常用命令1. Preprocessor命令：用于定义和准备分析模型的预处理操作。

- /PREP7：进入预处理器界面。

- ET，MP，REAL等：定义单元类型、材料属性、实数等。

- K，L，A等：创建节点、单元、区域等。

2. Solution命令：用于设置和运行分析求解器。

- /SOLU：进入求解器界面。

- SOLVE，ANTYPE等：设置分析类型、求解选项等。

- D，S等：定义边界条件、加载条件等。

3. Postprocessor命令：用于后处理和分析结果的可视化。

- /POST1：进入后处理器界面。

- PLOT，PDEF等：绘制图形、定义图形属性等。

- PRINT，*VWRITE等：输出结果数据。

三、使用ANSYS命令流语法进行仿真分析使用ANSYS命令流语法进行仿真分析的一般步骤如下：1. 导入几何模型：使用CAD软件创建几何模型，并将其导入ANSYS 中。

2. 定义材料属性：根据实际材料的物理特性，使用MP命令定义材料属性。

3. 网格划分：使用网格划分命令划分几何模型，生成有限元网格。

ansysAPDL建模与结果后处理个人经验总结结合自身经验，谈ANSYS中的APDL命令(一)关键字:ansys APDL命令流在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。

在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。

以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。

（1）．Lsel,type,item,comp,vmin,vmax,vinc,kswp选择线type:s从全部线中选一组线r从当前选中线中选一组线a再选一部线附加给当前选中组aunoneu(unselect)inve:反向选择item:line线号loc坐标length线长comp:x,y,zkswp:0只选线1选择线及相关关键点、节点和单元（2）．Nsel,type,item,comp,vmin,vmax,vinc,kabs选择一组节点type:S:选择一组新节点（缺省）R:在当前组中再选择A:再选一组附加于当前组U:在当前组中不选一部分All:恢复为选中所有None:全不选Inve:反向选择Stat:显示当前选择状态Item:loc:坐标node:节点号Comp:分量Vmin,vmax,vinc:ITEM范围Kabs:“0”使用正负号“1”仅用绝对值（3）．Esel,type,item,comp,vmin,vmax,vinc,kabs选择一组单元type:S:选择一组单元（缺省）R:在当前组中再选一部分作为一组A:为当前组附加单元U:在当前组中不选一部分单元All:选所有单元None:全不选Inve:反向选择当前组Stat:显示当前选择状态Item：Elem:单元号Type:单元类型号Mat:材料号Real:实常数号Esys:单元坐标系号（4）.mp,lab,mat,co,c1,…….c4定义材料号及特性lab:待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex:弹性模量nuxy:小泊松比alpx:热膨胀系数reft:参考温度reft:参考温度prxy:主泊松比gxy:剪切模量mu:摩擦系数dens:质量密度mat:材料编号（缺省为当前材料号）c:材料特性值，或材料之特性，温度曲线中的常数项c1-c4:材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）.定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）.根据需要耦合某些节点自由度cp,nset,lab,,node1,node2,……node17nset:耦合组编号lab:ux,uy,uz,rotx,roty,rotz,allnode1-node17:待耦合的节点号。

ANSYS模块简介APDL换行与续行-APDL规定每行72个字符如果要写表达式A＝C1+C2 （C1与C2都为表达式可以用B=C1A=B+C2将一行拆成两行来做但是如果不是表达式，而是输入一个命令参数过多的话，可以用续行命令RMORE，格式如下：RMORE, R7, R8, R9, R10, R11, R12这个命令每次也只能输入6个参数，如果多于6个，可以重复使用RMORE就可以输入13-18，19-24等等。

另外，于上面续行相应的是换行，一行命令太短可以使用多个命令共一行$”，没有双引号。

这样就可以将一行变成多行使。

：）换行符是“ANSYS常见术语/命令对照表Utility Menu 实用菜单SA VE_DB 存储数据库RESUME_DB 恢复数据库Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate…平移，缩放，旋转…WorkPlane(WP) 工作平面Coordinate System(CS) 坐标系Macro 宏Preference…优先设置…Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度V on Mises(Stress) 平均应力Contour 等高线（图）Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步ansys的常用命令介绍对ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANSYS 常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AA TT，MA T，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

Q235 属性：弹性模量E=2.1e5 N/mm2密度=7.85e-6kg/mm3泊松比=0.3mp,ex,1,2.1e5mp,prxy,1,0.3mp,dens,1,7.85e-61,ksymm 镜像点2,arsym 镜像面3,kgen 复制点4.adele删除面6，kdist,k1,k2 测量两关键点的距离7,adele,a,,,1 删除area and below8,创建圆柱面：circle 创建圆然后创建直线然(轴线)利用拉伸命令创建圆柱面creat__areas__by Linesadrag线拉伸成面modeling>operate>extrude>lines>>along linesVDRAG 面拉伸成体modeling>operate>extrude>areas>>along lines！创建空心圆柱体CYLIND, RAD1, RAD2, Z1, Z2, THETA1, THETA2这个命令Main Menu>Preprocessor>Modeling>Create>Volumes>Cylinder>By DimensionsMain Menu>Preprocessor>Trefftz Domain>TZ Geometry>Create>Volume>Cylinder>By Dimensions9,aptn 分割面10,asbw 用工作平面切割面11.wpoffs12.wprotang 过圆外一点做圆的切线(0°或180°)14，nummrg将重复的点消除15，asba面减去面16,两个圆柱面的相贯线作法：做出两个相穿的圆柱面，利用APTN命令17，选择面，不选择一部分面asel,u,loc,z,kz(735)18.在工作平面上生成一个矩形面RECTING,X1,X2,Y1,Y2X1，X2——矩形在工作平面X方向坐标值的变化范围Y1,Y2——矩形在工作平面Y方向坐标值的变化范围18,圆阵列建立工作平面与圆柱的横截面平行，在工作平面情况下建立局部坐标系（柱坐标系），然后利用agen命令复制。

七目标:掌握常用的布尔操作命令1.沿法向延伸面生成体命令:VOFFST,面的编号NAREA,面拉伸的长度DIST,关键点增量KINC 例:VOFFST,1,2,,2.通过坐标的增量延伸面生成体命令:VEXT,面1的编号NA1,面2的编号NA2,增量NINC,X方向的增量DX,Y方向的增量DY,Z方向的增量DZ, RX, RY, RZ例:VEXT,1,5,1,1,2,2,3.面绕轴旋转生成体命令:VROTAT,面1的编号NA1,面2的编号NA2,NA3, NA4, NA5, NA6,定位轴关键点1编号PAX1,定位轴关键点2编号PAX2,旋转角度ARC,生成体的段数NSEG例:VROTAT,1,2,,,,,4,5,360,44.沿线延伸面生成体命令:VDRAG,面1的编号NA1,面2的编号NA2, NA3, NA4, NA5, NA6,导引线1的编号NLP1,导引线2的编号NLP2, NLP3, NLP4, NLP5, NLP6例:VDRAG,2,3,,,,,8,5.线绕轴旋转生成面命令:AROTAT,线1的编号NL1, NL2, NL3, NL4, NL5, NL6,定位轴关键点1的编号PAX1,定位轴关键点2的编号PAX2,旋转角度ARC,生成面的段数NSEG例:AROTAT,3,4,,,,,6,8,360,46.沿线延伸线生成面命令:ADRAG,线1的编号NL1,NL2, NL3, NL4, NL5, NL6,导引线1的编号NLP1, NLP2, NLP3, NLP4, NLP5, NLP6例:ADRAG,3,,,,,,87.同理可以延伸关键点,相应的命令如下:LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEG LDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5, NL6各选项的含义雷同于上.8.延伸一条线命令LEXTND,线的编号NL1,定位关键点编号NK1,延伸的距离DIST,原有线是否保留控制项KEEP例LEXTND,5,2,1.5,09.布尔操作:加命令LCOMB,线编号NL1,线编号NL2,是否修改控制项KEEP 例LCOMB,2,5注:对面和体的相应为:VADD,AADD.选项的含义都类似10.布尔操作:粘接和搭接搭接的核心关键字为:OVLAP,随实体的不同略有不同,如:对体为VOVLAP对面为AOVLAP对线为LOVLAP粘接的核心关键字为:GLUE,随实体的不同略有不同,如:对体为VGLUE对面为AGLUE对线为LGLUE但其他的选项的含义是类似的,这里就不再累述.下一讲:移动,复制,映射,删除...八目标:掌握体素的移动,复制,删除,映射一.移动关键点命令:KMODIF,关键点编号NPT,移动后的坐标X,移动后的坐标Y,移动后的坐标Z例:KMODIF,5,0,0,2二.移动复制关键点命令:KGEN,复制次数选项ITIME,起始关键点编号NP1,结束关键点编号NP2,增量NINC,偏移DX,偏移DY,偏移DZ,关键点编号增量KINC,生成节点单元控制项NOELEM,原关键点是否被修改选项IMOVE 例:KGEN,2,1,10,1,2,2,2,,,,注:IMOVE选项说明,设置为0时,不修改原关键点,即为复制,设置为1时,修改原关键点,即为移动,从而通过控制IMOVE选项实现移动或复制.三.移动复制线命LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上四.移动复制面命:AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上五.移动复制体命令:VGEN,ITIME,NV1,NV2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE 各选项的含义同上六.修改面的法向方向命令:ANORM,面的编号ANUM,单元的法向方向是否修改选项NOEFLIP例:ANORM,2七.体素的删除基本的命令为:*DELE组合不同的关键字形成不同的命令如:KDELE,LDELE,ADELE,VDELE基本的命令格式为:*DELE,起始体素编号N*1,结束体素编号N*2,增量NINC,是否删除体素下层的元素选项KSWP如LDELE,2,5,1,1八.体素的映射基本的命令为:*SYMM组合不同的关键字形成不同的命令如:KSYMM,LSYMM,ARSYM,VSYMM基本的命令格式为:*SYMM,映射轴选项NCOMP,起始体素编号N*1,结束体素编号N*2,增量NINC,关键点编号增量KINC,NOELEM, IMOVE如:VSYMM,X,1,10,1,,,,。
