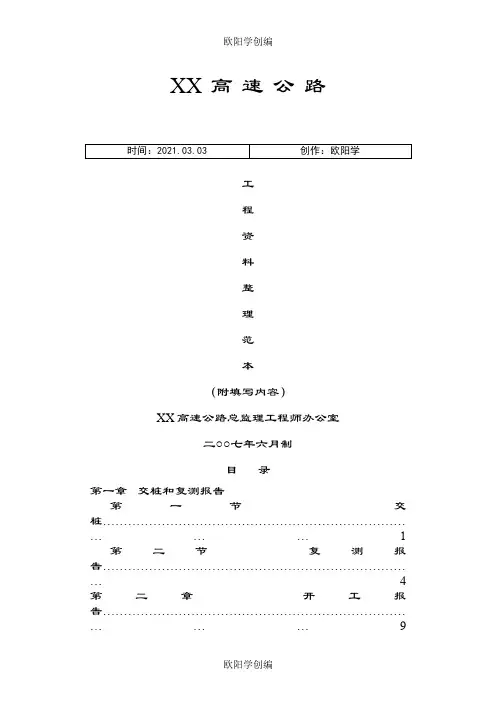

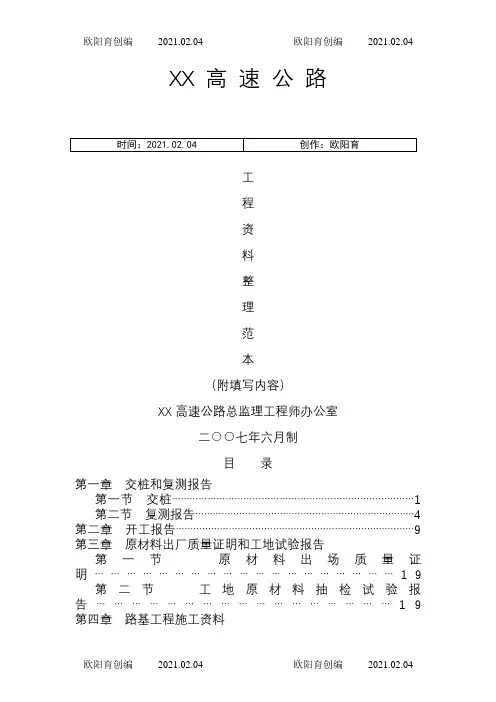

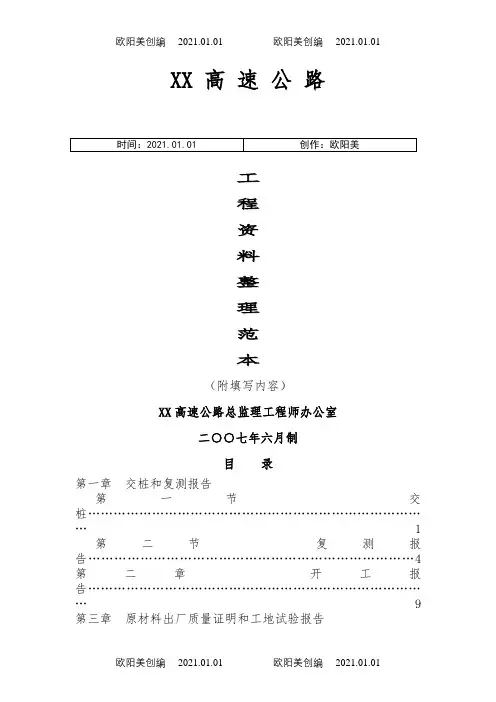

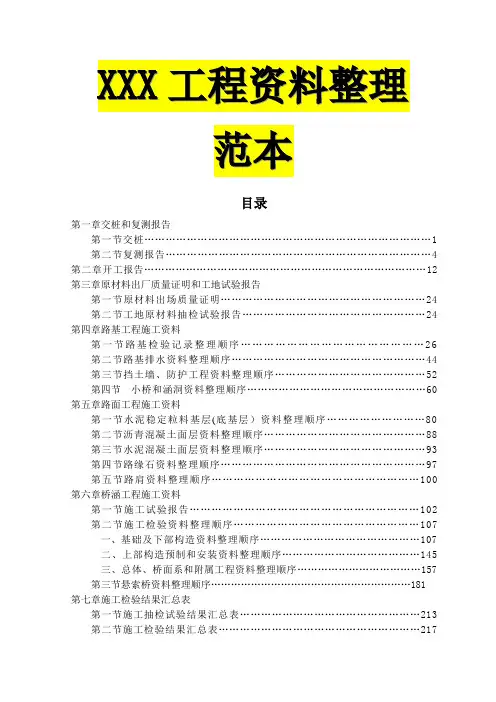

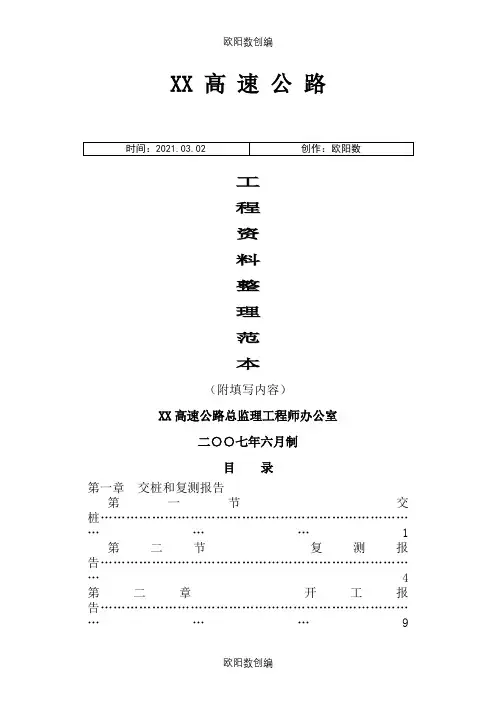

XX 高速公路工程资料整理范本（附填写内容）XX高速公路总监理工程师办公室二○○七年六月制目录第一章交桩和复测报告第一节交桩 (1)第二节复测报告 (4)第二章开工报告 (9)第三章原材料出厂质量证明和工地试验报告第一节原材料出场质量证明 (19)第二节工地原材料抽检试验报告 (19)第四章路基工程施工资料第一节路基检验记录整理顺序 (21)第二节路基排水资料整理顺序 (53)第三节挡土墙、防护工程资料整理顺序 (61)第四节小桥和涵洞资料整理顺序 (69)第五章路面工程施工资料第一节水泥稳定粒料基层（底基层）资料整理顺序 (89)第二节沥青混凝土面层资料整理顺序 (97)第三节水泥混凝土面层资料整理顺序 (102)第四节路缘石资料整理顺序 (107)第五节路肩资料整理顺序 (110)第六章桥涵工程施工资料第一节施工试验报告 (112)第二节施工检验资料整理顺序 (117)一、基础及下部构造资料整理顺序 (117)二、上部构造预制和安装资料整理顺序 (157)三、总体、桥面系和附属工程资料整理顺序 (175)第七章施工检验结果汇总表第一节施工抽检试验结果汇总表 (200)第二节施工检验结果汇总表 (204)第八章监理资料第一节监理行政管理文件 (210)第二节合同管理文件 (215)第三节进度管理文件 (225)第四节质量管理文件 (230)第五节计量支付文件 (252)第六节监理原始资料 (252)编制说明为规范XX高速公路施工资料的编制和归档工作，准确、全面记录施工中各种信息，XX高速公路总监办特制定《XX高速公路工程资料整理范本》。
针对本《范本》内容，特做以下几点说明：1、本《范本》中表格适用于施工单位和监理单位整理工程资料，工序自抽检表格相同，自检资料填写“自检说明”，抽检资料填写“监理评语”，可填写“符合规范及设计要求”。
2、所有资料表头处填写的单位名称，均应是该单位全称，如“唐山公路建设总公司”,编号在确定分项工程划分后正式填写。
3、监理抽检资料最下一行签字分别为：监理员、专业监理工程师、日期。
4、表格中的分项工程名称、分部工程名称均应严格按照《公路工程质量检验评定标准》附录A及总监办批准的工程划分填写。
5、评定表中规定值或允许偏差按设计图纸填写具体数据，如砼强度的“在合格标准内”填写设计标号等；“实测项目”的检测项目得分为合格率×100，合计得分为各项得分×权值累加之和除以权值的合计值（具体计算可参与质量评定标准）；改成合格率×权值，增加“加权得分”一栏（详见第25页）。
“实测值”栏若单项数据太多，可填写“见###分项工程实测项目汇总表”；外观鉴定严格按《公路工程质量检验评定标准》认真填写；质量保证资料填写“齐全”、“基本齐全”、“不齐全”，工程质量等级评定“合格”或“不合格”。
6、中间交验必须是在该分项工程的所有检测项目都合格后方可签字，日期不能提前也不能推后，以确保资料能及时返回，不影响下道工序的施工。
7、资料要填写清楚工整，不得涂改，签字要工整、齐全。
表格中空白处如无需填写应填“/”。
8、各施工、监理单位要对内业资料的管理高度重视，建立台账备查。
已完工序自抽检资料要及时归档，做到“边施工、边整理、边归档”。
9、对于《范本》中表格格式或顺序中存在的任何问题都要及时上报总监办，由总监办统一制定或修改，不得私自更改。
10、试验检测、计量支付分别采用“公路工程试验检测管理信息系统”和“HCS 公路项目建设管理系统”中的格式。
11、交通工程、房建工程、机电工程等资料的整理要求另行制定。
第一章交桩和复测报告第一节交桩在业主组织完外业交桩后，施工单位应立即组织全面复测，并提交“导线点、水准点复测报告”报驻地办检测。
然后由总监办组织驻地办、施工单位三方签字确认。
包括表格：1）导线点交接单2）水准基点交接单导线点交接单施工单位：合同号：监理驻地办：水准基点交接单施工单位：合同号：第二节复测报告1、复测报告应包括以下内容：1）复测方法、使用仪器和复测结果说明2）测量仪器鉴定证书3）复测结果汇总表和复测记录4）导线点、水准点布置图5）精度计算书2、对应所包括表格为：1）测量成果审批表2）导线点复测汇总表3）水准点复测结果汇总表4）坐标、高程比较表XX高速公路建设项目测量成果审批表施工单位：合同号：附承包人、监理单位测量成果报告。
XX高速公路建设项目导线点复测汇总表施工单位：合同号：计算：复核：技术负责人：日期：XX高速公路建设项目水准点复测结果汇总表施工单位：合同号：计算：复核：技术负责人：日期：XX高速公路建设项目坐标、高程比较表施工单位：合同号：计算：复核：技术负责人：日期：XX高速公路建设项目水准点测量记录施工单位：合同号：班组姓名日期XX高速公路建设项目水准点测量成果汇总表施工单位：合同号：第二章开工报告在单位工程和分部工程开工之前，施工单位应向监理工程师提交开工报告，申请开工；分项工程开工前填写“分项工程开工申请批复单”申请开工，批准后才能开工。
1、总体开工报告内容及格式1、合同总体开工报告封面2、总体开工申请批复单3、进场设备报验单4、进场人员报验单5、建筑材料报验单（附资料）6、施工放样报验单（附资料）7、总体施工组织设计XX高速公路TC-14合同总体开工报告（中标单位）XX高速公路TC-1合同项目经理部二○○七年月日XX高速公路建设项目总体开工申请批复单施工单位：合同号：XX高速公路建设项目进场设备报验单施工单位：合同号：XX高速公路建设项目进场人员报验单施工单位：合同号：建筑材料报验单施工单位：合同号：施工放样报验单施工单位：合同号：2、分项（部）工程1）分项（部）工程开工申请批复单2）进场设备报验单（略）3）建筑材料报验单（略）4）施工放样报验单（略）以及各报验单所需的附件。
注：1、以下工程提交分部工程开工申请批复单1）小桥及符合小桥标准的通道（每座）；2）涵洞、通道（1-3公里）；2、路基、路面工程每1-3公里（同一类分项）提交一个分项工程开工申请批复单；3、大、中桥桩基、墩柱、墩台等每一项工程可提交一个分项工程开工申请批复单；4、其他分项工程（除钢筋、预应力钢筋外）按《公路工程质量检验评定标准》附录A分项工程的划分规定要求均提交分项工程开工申请批复单；5、分部、分项工程划分在开工前由施工单位提交驻地办审核，在报总监办批准后报建设单位备案；6、由总监办批复的关键性分部（项）工程，增加承包人申报表。
分部工程开工申请批复单施工单位：合同号：分项工程开工申请批复单施工单位：合同号：第三章原材料出厂质量证明和工地试验报告第一节原材料出厂质量证明原材料的出厂质量证明包括合格证和出厂试验单，是原材料质量的重要保证资料，应妥善保管、整理归档。
当质量合格证、出场试验单是复印件时，应注明原件存放单位，并由存放单位和经办人签字盖章。
质量合格证、出厂试验单应按类别、品种、用途和单位工程分别整理归档，并填写“合格证贴条”。
合格证贴条（样表）施工单位：合同号：第二节、工地原材料抽检试验报告归档原材料在进场和施工应用期间必须按照施工合同文件和现有规范的规定作抽检试验，认定其质量是否合格，并形成试验报告。
试验报告采用工地试验室管理软件中的统一格式，试验报告应按原材料的类别、品种、用途和单位工程分别整理归档，并配“原材料试验结果汇总表”，装订时放在报告的首页做汇总之用。
XX高速公路建设项目原材料试验结果汇总表（样表）原材料名称：合同号：编制人：复核：技术负责人：日期：说明：上表为样表，各单位应根据不同的原材料制定以此表为标准的分类表格。
第四章路基工程施工资料路基工程施工技术资料由施工试验报告和检验记录组成。
第一节路基检验记录整理顺序一、路基１、成品路基路基成形后，对上路床顶面进行压实度、弯沉、纵断高程、中线偏位、宽度、平整度、横坡度和边坡进行检验，作为分项工程质量检验评定的数据。
包括表格：1）交工证书、认可书（略）、工程报验单2）分项工程质量检验评定表（后附____实测项目汇总表）3）压实度检验记录表（略）4）路基（路面）回弹弯沉记录表（略）5）路基纵断高程、横坡度检验记录表6）路基平整度检验记录表7）路基宽度、中线偏位检查记录表8）路基边坡检验记录表２、施工过程资料：1）认可书（略）、工程报验单2）压实度检验记录表（略）3）路基纵断高程检验记录表（监理可三层一检）（略）4）路基宽度、中线偏位检验记录表（监理可三层一检）（略）5）石灰改良土灰剂量检查表（略）6）填土路基施工原始记录（填前地表处理原始记录）7）施工放样报验单（略）3、石方（土石混填）压实质量检验记录表1）路基纵断高程检验记录表（监理可三层一检）（略）2）路基宽度、中线偏位检验记录表（监理可三层一检）（略）3）填石路基施工原始记录4）施工放样报验单（略）4、砂砾（碎石）垫层检验记录表1）压实度检验记录表（略）2）路基纵断高程检验记录表（监理可三层一检）（略）3）路基宽度、中线偏位检验记录表（监理可三层一检）（略）4）施工放样报验单（略）XX高速公路建设项目工程报验单施工单位：合同号：分项工程质量检验评定表分项工程名称：按评定标准填写所属分部工程：按评定标准填写所属建设项目：XX高速公路工程部位：施工单位：监理单位：检验：复核：技术负责人：日期：分项工程质量检验评定表分项工程名称：填写质量划分体系中的分项工程所属分部工程：填写质量体系划分中的分部工程所属建设项目：XX高速公路工程部位：施工单位：监理单位：检验：复核：技术负责人：日期：XX高速公路建设项目_填写具体分项工程名称如“Kx+xxx～Kx+xxx”分项工程实测项目汇总表施工单位：合同号：统计：复核：日期：注：路基路面压实度、结构层厚度按1—3KM（一个分项工程）统计评定；砼、砂浆强度按一个单位工程同一强度等级进行一次评定，但在此表中既要填写评定结果又要填写此分项的检测数据；无侧限抗压强度、弯沉填写分段评定数据。
XX高速公路建设项目路基纵断高程、横坡度检查记录表（全幅）施工单位：合同号：检验人：复核：技术负责人：日期：XX高速公路建设项目路基纵断高程、横坡度检查记录表（_左_幅）施工单位：合同号：检验人：复核：技术负责人：日期：XX高速公路建设项目路基平整度检查记录表施工单位：合同号：XX高速公路建设项目路基宽度、中线偏位检查记录表施工单位：合同号：检验人：复核：技术负责人：日期：XX高速公路建设项目路基边坡检验记录表施工单位：合同号：XX高速公路建设项目石方（土石混填）压实质量检验记录表施工单位：合同号：XX高速公路建设项目砂砾（碎石）垫层检验记录表施工单位：合同号：XX高速公路建设项目填前地表处理原始记录施工单位：合同号：检验人：复核：技术负责人：日期：XX高速公路建设项目填土路基施工原始记录施工单位：合同号：检验人：复核：技术负责人：日期：XX高速公路建设项目填石路基施工原始记录施工单位：合同号：二、桥涵及其它构造物处填土施工检验记录组卷要求桥台背后、涵洞两侧，锥坡与挡土墙等结构物背后的填土检验记录，桥涵以座为单元组卷；挡土墙以处为单元组卷。
