浅谈ANSYS有限元分析软件在工程方面的应用胡洁(中国地质大学长城学院，08机制七班，05208713)摘要：由于计算机技术的迅速发展，使有限元方法在工程中得到了广泛的应用。

由于ANSYS软件具有建模简单、快速、方便的特点，因而成为大型通用有限元程序的代表。

本文对有限元作了一个总体的介绍，并着重介绍了ANSYS软件，简要地叙述了ANSYS软件的主要技术特点和各部分构成以及其主要的分析功能，通过一个铰接杆在外力作用下的变形的简单例子的详细操作说明它在力学分析上的应用。

关键词：ANSYS；工程；使用方法；功能1.前言随着计算机技术的日益普及，计算机工具在提高社会生产力方面发挥了越来越重要的作用，特别是CAD/CAE/CAM在工业界的日益成熟和普及，极大地提高了工业设计和生产效率，越来越多的人逐渐熟悉这些强有力的工具，同时对这些技术给工业界的推动作用逐渐认可。

越来越多从事着从设计到生产各个环节的工程人员和在校学生逐步成为这一新技术的主要用户群体。

有限元分析技术已经发展成为计算机辅助分析CAE的核心。

用CAE方法可以减少或避免物理测试过程，通过计算机模拟最恶劣载荷和工况下零件或结构的工作情况，准确地计算其应力应变，使产品在设计阶段就能够对其数学模型的各项性能进行评估，及早发现设计上存在的问题，从而大大缩短设计开发周期。

特别是采用有限元分析技术及其优化技术，能够改进结构设计参数，使其在满足强度和刚度的情况下具有最合理的结构。

在应用于新产品开发和老产品改造方面，能够提供对其强度、应力分布状况的分析，利用优化设计方法对其进行形状和结构优化设计，从而在设计上提供技术支持和理论指导。

作为目前国内最为流行的ANSYS软件，在工程计算、教学实践和科学研究方面已经积累了大量的应用实例。

特别是在校学生越来越普及了对ANSYS软件的了解和应用，不少学校购买了ANSYS软件，并开展了一系列学习和推广ANSYS应用的热潮，互联网上的ANSYS 讨论园地也日益火爆。

冶金工程中的冶金反应数值模拟方法研究冶金工程是指对金属和非金属矿石进行加工、提纯和合金化的工程领域。

在冶金工程过程中，冶金反应是不可或缺的环节。

为了更好地理解和优化冶金过程，研究人员一直致力于发展冶金反应数值模拟方法。

本文将介绍冶金工程中常用的冶金反应数值模拟方法，分析其原理和应用。

1. 热力学模拟方法热力学模拟方法是基于热力学原理，通过计算反应体系的热力学平衡状态，预测反应过程的变化趋势和最终结果。

该方法通常使用热力学软件，例如FactSage、Thermo-Calc等。

热力学模拟方法能够准确地确定反应物质的热力学性质、平衡温度和反应生成物的组成。

它在冶金工程中广泛应用于矿石还原、熔炼和合金化等过程的优化设计和操作控制。

2. 流体动力学模拟方法流体动力学模拟方法是通过求解流体动力学方程组，模拟冶金过程中液相流动、气泡运动和物质传输等现象。

该方法常用的数值模拟软件有FLUENT、ANSYS CFX等。

流体动力学模拟方法能够模拟冶金反应体系中的流体流动和传热过程，帮助优化冶金反应器的设计和操作条件。

3. 结构力学模拟方法结构力学模拟方法是通过求解结构力学方程，模拟冶金反应过程中的应力和变形现象。

该方法常用的数值模拟软件有ABAQUS、ANSYS等。

结构力学模拟方法能够模拟冶金反应器中的力学性能和损伤行为，帮助改善冶金反应器的结构设计和材料选择。

4. 多物理场耦合模拟方法多物理场耦合模拟方法是综合运用热力学、流体动力学和结构力学等方法，模拟冶金反应过程中的多种物理现象的相互影响。

该方法常用的数值模拟软件有COMSOL Multiphysics、ANSYS Workbench等。

多物理场耦合模拟方法能够更全面地揭示冶金反应过程中的物理规律和相互关系，为优化冶金工程提供全面的参考。

5. 人工智能模拟方法人工智能模拟方法是近年来发展起来的一种新型模拟方法，它基于机器学习和深度学习等技术，通过训练模型来模拟冶金反应过程。

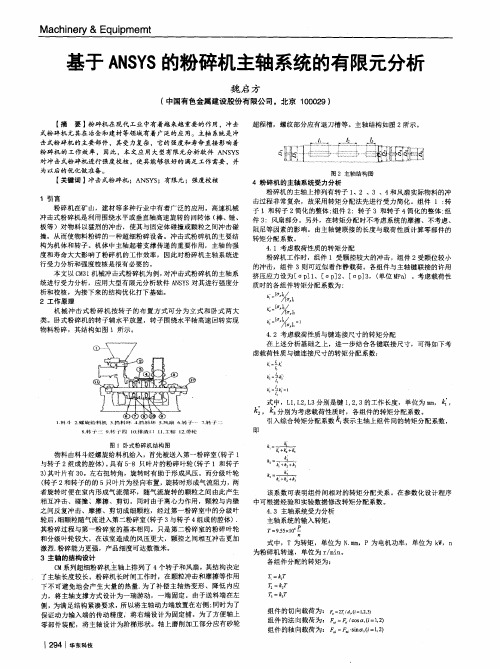

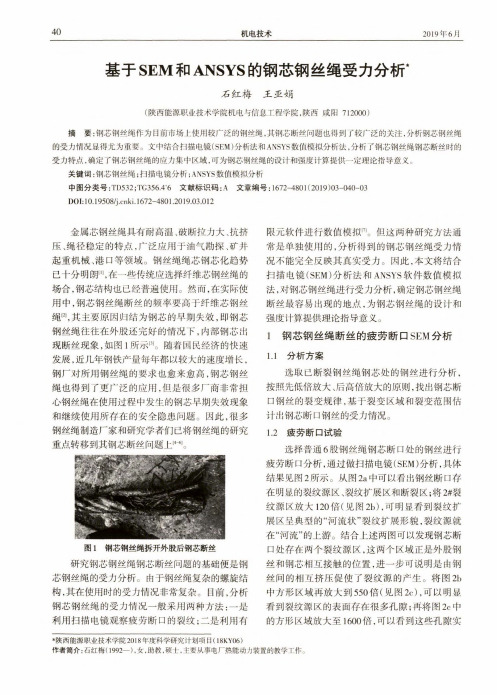

40机电技术2019年6月基于SEM 和ANSYS 的钢芯钢丝绳受力分析**陕西能源职业技术学院2018年度科学研究计划项目(18KY06)作者简介:石红梅(1992-),女，助教.硕士，主要从事电厂热能动力装置的教学工作。

石红梅王亚娟(陕西能源职业技术学院机电与信息工程学院，陕西咸阳712000)摘要:钢芯钢丝绳作为目前市场上使用较广泛的钢丝绳，其钢芯断丝问题也得到了较广泛的关注，分析钢芯钢丝绳 的受力情况显得尤为重要。

文中结合扫描电镜(SEMS 析法和ANSYS 数值模拟分析法，分析了钢芯钢丝绳钢芯断丝时的受力特点,确定了钢芯钢丝绳的应力集中区域，可为钢芯钢丝绳的设计和强度计算提供一定理论指导意义。

关键词:钢芯钢丝绳;扫描电镜分析;ANSYS 数值模拟分析中图分类号:TD532;TG356.4*6 文献标识码:A 文章编号:1672-4801(2019) 03-040-031)01:10.19508/ki.l 672-4801.2019.03.012金属芯钢丝绳具有耐高温、破断拉力大、抗挤 压、绳径稳定的特点，广泛应用于油气勘探、矿井 起重机械、港口等领域。

钢丝绳绳芯钢芯化趋势已十分明朗旳,在一些传统应选择纤维芯钢丝绳的 场合,钢芯结构也已经普遍使用。

然而，在实际使 用中，钢芯钢丝绳断丝的频率要高于纤维芯钢丝 绳巴其主要原因归结为钢芯的早期失效，即钢芯 钢丝绳往往在外股还完好的情况下，内部钢芯出现断丝现象，如图1所示叭 随着国民经济的快速 发展,近几年钢铁产量每年都以较大的速度增长, 钢厂对所用钢丝绳的要求也愈来愈高，钢芯钢丝绳也得到了更广泛的应用，但是很多厂商非常担 心钢丝绳在使用过程中发生的钢芯早期失效现象和继续使用所存在的安全隐患问题。

因此，很多 钢丝绳制造厂家和研究学者们已将钢丝绳的研究重点转移到其钢芯断丝问题上W图1钢芯钢丝绳拆开外股后钢芯断丝研究钢芯钢丝绳钢芯断丝问题的基础便是钢芯钢丝绳的受力分析。
