W形钢带生产线设计
袁晓婷
(双鸭山矿业集团新安煤矿,黑龙江双鸭山155138)
摘　要:传统的掘进工作面采用锚杆加托盘联合支护,用这种支护方法最终形成的顶板是由很多的点(托盘)组成,为防止顶板恶性事故的发生,决定采用锚杆、托盘、W形钢带联合支护。

W 形钢带需要量很大,外购W形钢带,常常因为供货不及时而影响生产,为此,研制了W形钢带生产线,满足了双鸭山矿业集团新安煤矿安全生产的需要。

关键词:钢带;剪板;压型;模具
中图分类号:TG14;T H14　文献标志码:A　文章编号:1003-0794(2009)07-0021-02
D esi gn of W Type of Steel Belt Producti on L i n e
Y UAN X i a o-ti n g
(Xin’an CoalM ine,Shuangyashan M ining I ndustry Gr oup,Shuangyashan155138,China)
Abstract:The traditi onary digging int o work side adop t the anchor pole adding t o tray cons ociati on,the crest p lank by cons ociati on is made of a l ot of point(tray)finally,in order t o p r otect with the occurrence of crest the p lank malignant tr ouble,decide t o adop t anchor pole,tray and W type of steel belt cons ocia2 ti on,W type of steel belt are greatly needed.So W ty pe of steel belt are bought fr om outside.Not p r ovid2 ding with goods in ti m e and influence p r oducti on,Hence,begin t o devel ope,W type of steel belt as p r o2 ducti on line in order t o satisfy with the de mands of the m ineral safety p r oducti on.
Key words:steel belt;shear p lank;p ress type;molding t ool
0　前言
新安煤矿创建于1984年,设计年产量180万t,建矿以来掘进工作面一直采用锚杆加托盘联合支护,这种支护方法最终形成的顶板是由很多点(托盘)组成的,工艺复杂安全系数小,不适合破碎顶板,为了防止顶板恶性事故的发生,从2005年10月份开始,采用锚杆、托盘、W形钢带联合支护,用这种方法形成的顶板是由很多线(W形钢带)组成,增加了顶板的安全系数,减少了托盘用量,W形钢带可以回收再利用,取得了良好的经济效益和社会效益。

1　W形钢带生产线设计
W形钢带生产线在设计中有4个难点需要解决:①把成卷的钢带压平。

②把压平后的钢带剪成需要的长度。

③把剪切后的钢带压制成W形。

④在W形钢带上冲孔。

即生产W形钢带需要4个过程:
(1)平板　把成卷的钢带变成平直的钢带,这个过程由一个4.0k W电机拖动,利用废弃的20D 刮板输送机减速机(减速比为1:5)经过输送带(传动比为1:3)、链轮(传动比为1:3),实现三级减速,带动5个由单体缸子改制成的直辊,设计了平板机,成卷的钢带经过平板机后就变成了平直的钢带。

电动机转速由1450r/m in变成了113r/m in。

(2)剪板　把平直的钢带按实际顶板的要求剪成需要的长度,如2m或2.6m。

(3)压型　把剪切后的钢带(厚3mm)压成W 形,由压型机来完成,为此,设计制作了W形模具。

压型后的钢带强度大大增加了。

剪板机、压型机由一个液压泵带动。

泵站压力20MPa,液压原理见图1。

图1　剪板机、压型机液压原理图
1.油池
2.滤油器
3.电动机
4.液压泵
5.溢流阀
6.压
力表　7.换向阀　8.液压缸　9.活塞　10.压型机主缸　11.压
型机工作台　12.剪板机副缸　13.剪板机工作台　14.剪板机
主缸
(4)冲孔　把W形钢带冲出相应的孔,以便锚杆穿过紧固托盘,这个过程由冲床完成。

W形钢带流水线生产见图2。

2　经济效益、社会效益
一套W形钢带生产线市场价格20多万元,从旧物市场购置设备,对其进行设计、改造,实际花费
图2　W 形钢带流水线生产示意图
1.成卷钢板
2.5个直辊
3.W 形模具
4.冲床
5.压型机
6.剪板机
7.平板机
4万元,仅设备投资一项节约资金16万元。

W 形钢带市场价48元/m ,自制加工W 形钢带30元/m ,节约18元/m ,4个人生产1600m /d,满足了新安矿需求。

每年为新安矿节约资金180多万元。

3　结语
经过3a 多的生产实践,证明了W 形钢带生产线设计合理,操作简便,解决了W 形钢带自制加工问题,满足了我矿安全生产需要,取得了显著的经济效益。

作者简介:袁晓婷(1967-),山东沂水人,技术主任,工程师,2005年毕业于黑龙江科技学院电气自动化专业,在双鸭山矿业集团新安煤矿机电厂从事技术工作.
收稿日期:2009-03-13
膨胀套连杆几何参数的选择
熊旭平1,黄银才2
(1.平顶山工业职业技术学院,河南平顶山　467001;2.河南平高电器股份有限公司,河南平顶山　467001)
摘　要:介绍了膨胀套的工作原理,详细说明了膨胀套连杆几何参数选择的理论依据,对更好地了解膨胀套工作原理,正确使用膨胀套都有一定的指导作用。

关键词:膨胀套;工作原理;连杆;几何参数;选择中图分类号:TH136　文献标志码:A 文章编号:1003-0794(2009)07-0022-02
Expan si on of L i n k Set of Geom etr i c Param eters
X I O NG Xu -p i n g 1
,HUANG Y i n -ca i
2
(1.Pingdingshan I ndustrial Vocati onal and Technical College,Pingdingshan 467001,China;
2.Electric Co .,L td .,Henan Pinggao,Pingdingshan 467001,China )
Abstract:The p rinci p le of expansi on sets,elaborate on the expansi on of the link sets of geometric pa 2ra meters of the theoretical basis for a better understanding of the p rinci p le of expansi on pack,the p r oper use of the ex pansi on of a certain set of guiding r ole .
Key words:expansi on set;working p rinci p le;link;geometric para meters;choice 1　问题的引出膨胀套是为了增加薄壁件的刚性,以减小薄壁件因夹紧力和切削力的作用使薄壁件产生变形,从而引起薄壁件在机床上定位不准,导致薄壁件在加工过程中产生较大加工误差而设计的一种专用夹具。

膨胀套的结构如图1所示,其工作原理是:由两固定螺栓将端头板和固定板联接在一起,形成框架结构,6根连杆的一端通过铰链固定在固定板上,连杆可胀开端在框架结构内,在拧紧加压螺栓时,加压螺栓就推动加压板向固定板移动,由于加压板上的孔距不变,在加紧压力作用下加压板将沿着连杆向固定板移动,由于连杆在膨胀套形成的框架内倾斜安装,在加压板沿连杆向固定板移动时,加压板将使连杆绕铰链胀开一定值,从而把连杆可胀开端的圆弧垫推向薄壁件孔的内壁(采用圆弧垫的目的是利用增加受力面积来减小平均作用力),随着加压螺栓的不断拧紧使压力不断增大,压板不断地沿连杆向固定板移动,圆弧垫给薄壁件内壁径向压
力也将逐渐增大,直到圆弧垫给薄壁件内壁的径向压力足以平衡切削力或夹紧力中最大的力为止。

由此可见,在膨胀套中连杆是一个非常重要的组件,其几何参数的选择对膨胀套的使用效果有很大的影响。

2　连杆长度参数的选择
由于连杆一端用铰链固定在固定板上,在加压板的压力作用下自由端将以铰链为支点做适度的转动,使连杆自由端的圆弧垫紧贴在薄壁件的内壁上,随着加压板压力的不断增加,自由端对薄壁件内壁的压力也将不断增大,从而增加了薄壁件的刚性,仅从力的传递效果而言,连杆越长,连杆对孔的内壁作用效果越好,因为连杆越长,在加压板压力的作用下连杆绕铰链转动较小的角度,连杆自由端就能胀开较大的距离,但由于所加工的薄壁件是有一定长度的,故连杆也有长度限制,同时考虑对较。

合集下载

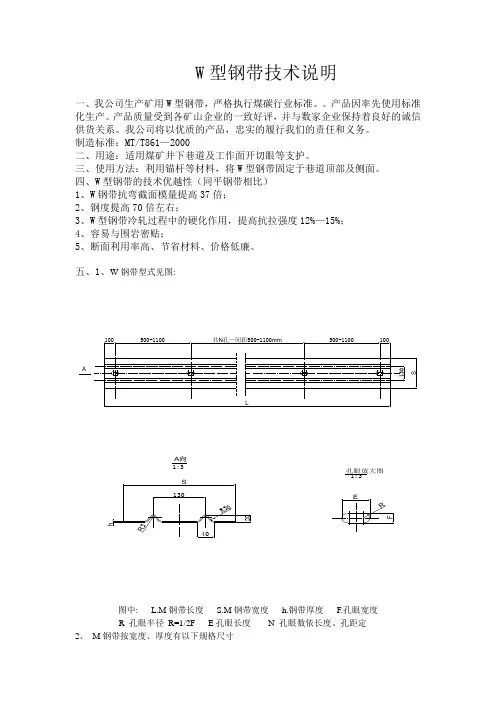

W型钢带技术说明
