电子工艺专业电子元器件焊接与组装教案范本电路板的焊接与组装技术一、引言在电子工艺专业学习中，电子元器件的焊接与组装是非常重要的环节。
本教案将详细介绍电子元器件焊接与组装的技术，旨在帮助学生掌握这一关键技能。
二、基础知识1.电子元器件a. 电阻器b. 电容器c. 二极管d. 三极管e. 集成电路2.焊接工具和材料a. 焊接工作台b. 电烙铁c. 焊锡丝d. 钳子e. 铜丝刷三、焊接技术1.预热a. 将电烙铁预热到合适的温度b. 预热焊接区域，提高焊接效果2.焊接操作a. 将焊锡丝舒展开b. 用焊锡丝蘸取适量焊锡c. 将焊锡丝沿着焊接区域均匀涂抹d. 将电子元器件放置于焊锡上e. 使用钳子辅助焊接3.注意事项a. 不要用力过大，以免损坏元器件b. 避免短路和错位四、组装技术1.准备工作a. 确定组装顺序b. 预先准备好所需的元器件2.组装操作a. 将电子元器件根据设计布局放置在电路板上b. 使用焊接技术将元器件固定在电路板上c. 确保元器件之间有足够的间隔3.注意事项a. 仔细阅读设计图纸，确保组装正确b. 小心操作，避免损坏元器件c. 保持工作环境整洁，避免杂物进入电路板五、实践操作在理论学习的基础上，学生需要进行实践操作来巩固所学知识。
可以通过以下步骤进行实践操作：1.准备所需的电子元器件和电路板2.按照学习资料或教师的指导，进行焊接操作3.将焊接好的电子元器件组装到电路板上4.测试组装好的电路板是否正常运行六、总结通过学习本教案，学生应该能够掌握电子元器件焊接与组装的基本技术和操作要点。
在今后的学习和工作中，他们能够灵活运用这些技能，为电子工艺专业的发展做出贡献。
以上是电子工艺专业电子元器件焊接与组装教案范本电路板的焊接与组装技术的具体内容。
常用电子元器件电子教案一、教学目标1. 让学生了解和认识常用的电子元器件，包括电阻、电容、电感、二极管、三极管等。
2. 使学生掌握电子元器件的基本特性和使用方法。
3. 培养学生的动手能力和实际操作技能，能够正确安装和检测电子元器件。
二、教学内容1. 第一节：电阻教学内容：电阻的种类、命名规则、主要特性、阻值检测方法。
2. 第二节：电容教学内容：电容的种类、命名规则、主要特性、容值检测方法。
3. 第三节：电感教学内容：电感的种类、命名规则、主要特性、感值检测方法。
4. 第四节：二极管教学内容：二极管的种类、结构、主要特性、正向和反向电阻检测方法。
5. 第五节：三极管教学内容：三极管的种类、结构、主要特性、放大作用及检测方法。
三、教学方法1. 采用讲授法，讲解电子元器件的基本知识和操作技巧。
2. 采用演示法，展示电子元器件的实际操作和检测过程。
3. 采用实践法，让学生动手操作，加深对电子元器件的理解。
四、教学准备1. 准备电子元器件实物，如电阻、电容、电感、二极管、三极管等。
2. 准备检测仪器，如万用表、示波器等。
3. 准备实验器材，如电路板、导线、焊锡等。
五、教学评价1. 课后作业：让学生绘制电子元器件的符号和简单电路图。
2. 课堂问答：检查学生对电子元器件知识的理解和掌握程度。
3. 实践操作：评估学生在实际操作中正确使用电子元器件的能力。
六、教学内容6. 第六节：场效应晶体管（MOSFET）教学内容：场效应晶体管的种类（N沟道、P沟道）、结构、主要特性、导通和截止条件及检测方法。
7. 第七节：晶闸管教学内容：晶闸管的种类（单向晶闸管、双向晶闸管）、结构、主要特性、触发和关闭条件及检测方法。
8. 第八节：光电器件教学内容：光电器件的种类（光敏电阻、光敏三极管）、结构、主要特性及应用。
9. 第九节：Integrated Circuits（集成电路）教学内容：集成电路的种类、结构、主要特性和应用，以及如何阅读集成电路的封装和引脚识别。
第3章 常用电子元器件基础知识常用电子元器件包括电阻、电容、电感、二极管、三极管、场效应管等半导体分立器件及常用集成电路，它们是构成电子电路的基本部件。
了解常用电子元器件的基础知识，并学会识别和测量，是正确使用的基础，是组装、调试、维修电子电路必须具备的基本技能。

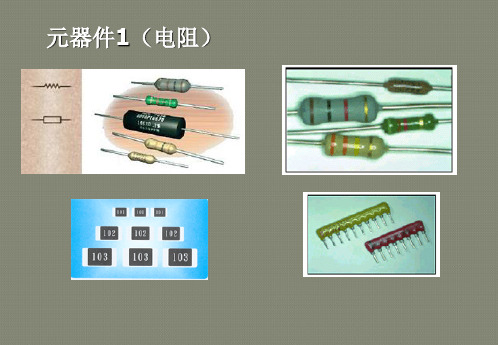

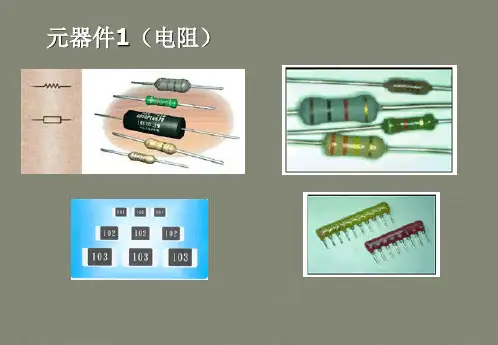

3.1 电阻、电容、电感器件3.1.1 电阻器电阻器是电子电路中使用最多的元件之一，主要用于控制和调节电路中的电流和电压，用作负载电阻和阻抗匹配等。
电阻器属于无源器件，种类繁多。
按结构形式可分为固定电阻和可变电阻。
固定电阻一般称为“电阻”，可变电阻常称为电位器，如图3-1所示。
按材料可分为碳膜电阻、金属膜电阻和线绕电阻等；按功率规格可分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W等；按误差范围可分为精度为±5%、±10%、±20%等的普通电阻，以及精度为±0.1%、±0.2%、±0.5%、±1%、±2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
（a）固定电阻（b）电位器图3-1 电阻器的符号表示1．电阻器的型号命名方法电阻器的型号命名方法根据《电子设备用固定电阻器、固定电容器型号命名方法》（GB/T 2470—1995），分为4个部分表示，如表3-1所示。
表3-1 电阻器的型号命名方法第1部分第2部分第3部分第4部分用字母表示主称用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义RW电阻器电位器TPUC碳膜硼碳膜硅碳膜沉积膜1，2345普通超高频高阻高温电子工业出版社版权所有盗版必究第1部分 第2部分 第3部分 第4部分 用字母表示主称 用字母表示材料 用数字或字母表示特征用数字表示序号符 号意 义符 号 意 义 符 号 意 义H I J Y SN X R G M合成膜 玻璃釉膜 金属膜（箔） 氧化膜 有机实心 无机实心 线绕 热敏 光敏 压敏7 8 9 G T X L W D精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈例如：精密金属膜电阻器R －J －7－3。
电子设备装接工教学大纲第一篇：电子设备装接工教学大纲电子设备装接工教学大纲一．基础知识1、电路基础知识：（1）教学内容：电路的基本概念和基本定律、直流电路分析、交流电路分析（2）教学要求：掌握电路的组成及作用；掌握电路的基本定律，如欧姆定律、基尔霍夫定律等；掌握交流电的基本概念；掌握交流电路的分析方法掌握谐振电路的条件及特性2、电子电路知识（1）教学内容：模拟部分：半导体知识及半导体元件；晶体管基本放大电路；负反馈放大电路；集成运算放大电路；稳压电源电路；晶闸管及整流电路；功率放大电路。
数字部分：逻辑门电路、触发器、、脉冲信号的产生与整形电路、A/D与D/A转换器、数字显示电路。
（2）教学要求：掌握半导体的特性，半导体元器件的特点及测试；掌握基本放大电路的结构及特点；掌握电源电路中整流、滤波、稳压电路的结构及特点分析。
掌握基本的逻辑门电路、组合逻辑电路、时序逻辑电路结构及特点；掌握A/D与D/A转换器3、计算机基础知识：计算机基础、电子CAD4、电气识图知识。
常用电工、电子元器件基础知识二．专业知识（1）教学内容：1、安全用电知识2、电气操作安全规程知识3、电子测量知识：电压、电流、频率、功率等电量的测量三．操作能力1、电子测量仪器的使用2、电子元器件的焊接与拆焊技能四．法律法规知识(1)《中华人民共和国质量法》的相关知识。
(2)《中华人民共和国标准化法》的相关知识。
(3)《中华人民共和国环境保护法》相关知识。
(4)《中华人民共和国计量法》的相关知识。
(5)《中华人民共和国劳动法》的相关知识。
大名县职教中心第二篇：电子设备装接工高级理论试卷高级电子装接工职业技能鉴定试卷准考证号：姓名：分数：一．单项选择（选择一个正确的答案，将相应的字母填在括号里。
每题2分，共80分）1.下列关于表面安装电阻器使用要求说法正确的是（）。
A.表面安装电阻器的端头电极必须即可焊又耐焊B.表面安装电阻器的质量必须统一C.表面安装电阻器的端头电极具有可焊性即可D.表面安装电阻器的材料必须统一2.表面安装元器件的尺寸、形状应该标准化，应具有良好的尺寸精度和（）。
常用电子元器件电子教案一、教学目标1. 了解常用电子元器件的分类及功能。
2. 掌握电阻、电容、电感、二极管、三极管等基本电子元器件的识别和使用方法。
3. 能够分析简单电子电路，并运用常用电子元器件进行电子制作。
二、教学内容1. 电子元器件的分类及作用被动元件：电阻、电容、电感主动元件：二极管、三极管、晶体管2. 电阻认识电阻的符号、单位（欧姆、千欧、兆欧）了解电阻的种类（固定电阻、可变电阻、热敏电阻等）学习电阻的测量方法3. 电容认识电容的符号、单位（法拉、微法拉、皮法拉）了解电容的种类（固定电容、可变电容、电解电容等）学习电容的测量方法4. 电感认识电感的符号、单位（亨利、毫亨利、微亨利）了解电感的种类（固定电感、可变电感、线圈等）学习电感的测量方法5. 二极管认识二极管的符号、结构及特性了解二极管的分类（整流二极管、检波二极管、稳压二极管等）学习二极管的测量方法三、教学方法1. 采用讲授法，讲解电子元器件的分类、作用、特性及测量方法。
2. 采用演示法，展示常用电子元器件的实物，让学生直观地认识元器件。
3. 采用实践法，让学生动手操作，测量实际电子元器件，加深对元器件的理解。
四、教学准备1. 电子元器件实物样品：电阻、电容、电感、二极管、三极管等。
2. 多媒体教学设备：电脑、投影仪等。
3. 测量工具：万用表、示波器等。
五、教学步骤1. 讲解电子元器件的分类及作用，展示实物样品。
2. 讲解电阻的识别方法及测量方法，学生动手操作。
3. 讲解电容的识别方法及测量方法，学生动手操作。
4. 讲解电感的识别方法及测量方法，学生动手操作。
5. 讲解二极管的识别方法及测量方法，学生动手操作。
教学反思：在教学过程中，要注意引导学生动手实践，增强对电子元器件的识别和测量能力的培养。
通过实例分析，让学生了解电子元器件在实际电路中的应用，提高学生的实际操作能力。
六、教学内容6. 三极管认识三极管的符号、结构及特性了解三极管的分类（NPN型、PNP型等）学习三极管的测量方法7. 常用传感器认识常见传感器的种类（温度传感器、光敏传感器、压力传感器等）了解传感器的工作原理及应用领域学习传感器的连接和简单编程8. 集成电路认识集成电路的符号、分类及特点了解常用集成电路（运算放大器、比较器、定时器等）学习集成电路的识别和应用9. 电源电路了解电源电路的组成、工作原理及分类学习直流稳压电源、开关电源的设计及应用掌握电源电路的检测和故障排查方法10. 电子制作实例学习简单电子制作项目（如收音机、充电器等）的原理图设计了解电子制作的步骤、工艺及注意事项动手实践，完成一个简单的电子制作项目七、教学方法1. 采用讲授法，讲解三极管、传感器、集成电路、电源电路及电子制作实例的相关知识。
《电子元件》教学大纲Electronic Components课程编号：17133 适用专业：电子科学与技术专业学时数：48 学分数：3执笔者：王仁清编写日期：2006年1月一、课程性质和目的《电子元件》课程是电子科学与技术专业的选修课程。
本课程的主要任务是使学生掌握电子元件的基本概念、表征电子元件性能的参数及测试方法，熟悉各种电子元件的制造工艺，了解各种电子元件的设计原理和方法，为今后从事电子元件的技术工作奠定基础。
二、课程内容和学时分配第一章阻容元件的性能（10学时）1、阻容元件的分类与命名2、阻容元件的标称值与允差3、阻容元件参数的稳定性4、电容器的绝缘电阻和电容器的杂散电容5、阻容元件的荷电性，阻流性及其高频性状6、阻容元件的损耗7、阻容元件的电感8、阻容元件的等效电路和频率特性9、阻容元件的参数非线性10、阻容元件的噪声11、阻容元件的热性能和耐电特性12、阻容元件的比特性13、电解电容器的性能14、敏感电阻器及性能第二章阻容元件的测量和可靠性（8学时）1、电阻器、电容器绝缘电阻的测量2、电容量的测量3、电阻值和电容量的直读式测量和误差分选4、阻容元件电感的测量原理5、电容器的损耗角正切值的测量原理6、电容器容量温度系数的测量原理7、电容器吸收系数的测量原理8、耐压试验9、电阻器电流的噪声的测量原理报第三章阻容元件的设计方法（8学时）1、阻容元件设计的依据和内容2、电阻体的结构和尺寸设计3、电容器的结构和尺寸设计4、电阻器电感的估算5、电容器电感的估算6、阻容元件引出线（片）的电感7、降低阻容元件电感的措施8、阻容元件参数的温度系数9、电容器损耗与极板有效电阻10、电容器的热设计11、阻容元件外部结构的选用第四章阻容元件工艺基础（6学时）1、元件瓷坯的成型原理2、丝网漏印技术基础3、液相与固相间的润湿4、极板的烧渗5、真空蒸发原理6、阴极溅射原理7、化学沉积原理8、金属氧化物电阻膜的形成9、热分解碳电阻膜的成膜原理10、电容器的浸渍11、阳极铝箔的退火与腐蚀12、电解电容器的阳极氧化13、电阻器生产的通用工艺14、电容器生产的通用工艺第五章阻容元件的结构和工艺特点（8学时）1、合成型电阻器及其工艺要点2、薄膜型电阻器及其工艺要点3、合金型电阻器及其工艺要点4、精密型电阻器和新型电阻器5、瓷介电容器及其工艺特征6、独石型瓷介电容器和半导瓷电容器7、云母电位器结构特征与工艺特点8、有机薄膜电容器的结构与工艺特点9、电解电容器的工艺特点第六章片式阻容元件（8学时）1、片式阻容元件的设计思路2、片式阻容元件的性能和外形特征3、片式阻容元件的结构4、片式阻容元件的的性能和工艺三、课程教学的基本要求通过本课程的学习能达到以下目的：1要求掌握阻容元件的性能与测试原理。

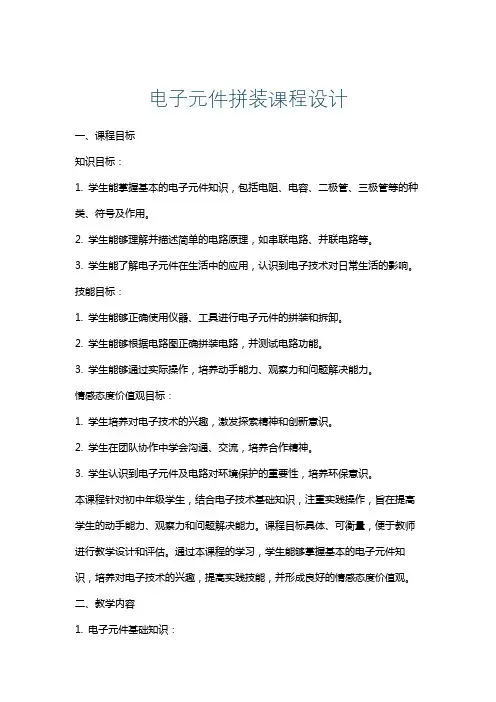

电子元件拼装课程设计一、课程目标知识目标：1. 学生能掌握基本的电子元件知识，包括电阻、电容、二极管、三极管等的种类、符号及作用。
2. 学生能够理解并描述简单的电路原理，如串联电路、并联电路等。
3. 学生能了解电子元件在生活中的应用，认识到电子技术对日常生活的影响。
技能目标：1. 学生能够正确使用仪器、工具进行电子元件的拼装和拆卸。
2. 学生能够根据电路图正确拼装电路，并测试电路功能。
3. 学生能够通过实际操作，培养动手能力、观察力和问题解决能力。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发探索精神和创新意识。
2. 学生在团队协作中学会沟通、交流，培养合作精神。
3. 学生认识到电子元件及电路对环境保护的重要性，培养环保意识。
本课程针对初中年级学生，结合电子技术基础知识，注重实践操作，旨在提高学生的动手能力、观察力和问题解决能力。
课程目标具体、可衡量，便于教师进行教学设计和评估。
通过本课程的学习，学生能够掌握基本的电子元件知识，培养对电子技术的兴趣，提高实践技能，并形成良好的情感态度价值观。
二、教学内容1. 电子元件基础知识：- 电阻、电容、电感的种类、符号及作用；- 二极管、三极管的基本原理和特性；- 简单电路原理，如串联电路、并联电路。
2. 电子元件拼装与测试：- 仪器、工具的使用方法；- 根据电路图拼装电路；- 电路功能测试及故障排查。
3. 实践操作与创新能力培养：- 设计并实现简单的电子制作，如电子门铃、流水灯等；- 分析并解决实际操作过程中遇到的问题；- 团队合作，交流分享制作经验。
教学内容依据课程目标，结合教材相关章节进行组织。
具体安排如下：第一课时：电子元件基础知识学习；第二课时：简单电路原理学习；第三课时：仪器、工具使用及电路拼装；第四课时：电路功能测试及故障排查；第五课时：实践操作与创新，完成电子制作。
教学内容注重科学性和系统性，以实践操作为主线，逐步引导学生掌握电子元件拼装技能，培养创新能力。
