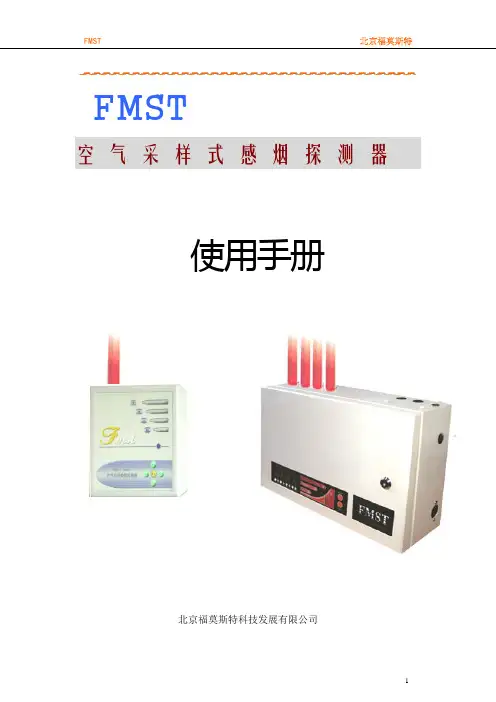

FMST空气采样式感烟探测器使用手册北京福莫斯特科技发展有限公司使用手册——FMST空气采样式火灾感烟探测器简介FMST空气采样式极早期烟雾探测系统采用了主动采样的探测方式、先进的激光探测技术以及功能强大的系统应用软件，相对于传统火灾探测报警技术产生了质的飞跃。

它是极其先进的新一代高灵敏度抽气式感烟侦测机。

侦测机由抽气泵、过滤器、激光腔（如下图所示）、控制电路等组成。

抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔，在激光腔内利用激光照射空气样品，其中烟雾粒子所造成的散射光被两个接收器接收。

接收器将光信号转换成电信号后送到侦测机的控制电路，信号经处理后转换为烟雾浓度值，该数值以数字和可视发光图条的方式显示在面板上，指示被保护区域的烟雾浓度，并根据烟雾浓度及预设的环境参数，产生一个适宜的输出信号，从而发出各级报警。

FMST结合了我公司研发的“人工智能（AI）”它使探测能根据现场环境的变化而随时自我调整，使灵敏度和报警阈值最优化，并在任何环境中都能将误报减少到最低限度。

FMST能够独特地在各种不同的环境中不断地对报警阈值进行细微的调节以提供相同等级的保护。

FMST由于能够在“较复杂的”环境中探测到一般难以探测的电气过载火灾萌芽期的缓慢增长，已多次证明了其自身价值。

一．FMST四管机FMST四管机外观机身大小为宽400×高250×厚130㎜，采用工业级全钢外壳。

右侧配有安全锁，可以锁闭机箱，以防止无关人员误操作机器。

前侧外观如右图：系统接四根采样管，一般总管长200米，可以保护大约1000～2000㎡的空间范围，系统还可自动记录最长达半个月内烟雾曲线和多达255次所有开关机和报警、故障的事件记录能24小时不间断分析、判断现场背景烟雾浓度值，根据现场情况持续不断地调整四级报警阈值，使报警阈值随现场环境变化而变化，并保持一个非常高的相对灵敏度，使误报率几乎为零。

吸气式感烟火灾探测报警系统应用设计应用技术部2012年1月南京福莫斯特贸易有限公司目录一．FMST®应用场所二．FMST®工作原理三．FMST®分型与技术指标四．FMST®设计依据五．设计采样管网系统六．平面设计案例七．FMST®安装、调试、验收及维护八．典型工程案例一．FMST®应用场所FMST ®应用场所食品厂中厅烟草车间和库房古建筑剧院电站电缆沟档案室皇宫电梯机场冷库控制室军事设施生产线传动机房办公室仓库洁净室计算机房电信机房二. FMST®工作原理FMST ®早期探测报警系统FMST ®探测器采样孔放大图末端帽采样管气流=1个采样孔1个点式感烟探测器火灾发展进程FMST®吸气式感烟火灾探测报警产品特性•产品开发跃居国际领先地位，唯一的全系列探测报警系统，并通过GB15631-2008国家消防检测•针对中国国内浮尘及阴霾天气情况，做了特殊的设计及处理，满足不同环境需求•采用人工智能技术，避免环境变化影响，克服了固定阈值设置的缺点和不足•自带RS485和RS232接口，方便地连接成FMSTnet，适用于各种联网和监控•引进和应用国际最尖端的技术，核心部件全部采用国际一流名牌产品•四级报警功能：预警、行动、火警1、火警2•报警阈值范围0.005～20％obs/m•全自动故障判断及报警功能•实时烟雾曲线变化及事件记录功能•数字化处理技术，完全避免电磁干扰•采用激光‘3D’技术，环境适应范围更广•多级过滤技术，激光探测腔具有自清洁功能•安装方式灵活，更大地满足现代化建筑设计的要求三. FMST®分型与技术指标FMST-BM 标准型探测报警器•模块化结构•最大保护面积2000 m2•四根采样管，总管长215 m•单地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•编程模块，或FMSTnet编程产品分型：FMST-BM101（带显示报警模块）FMST-BM111（带显示报警、编程模块）FMST-SM扫描型探测报警器•模块化结构•最大保护面积2000 m 2•四根采样管，总管长200 m •四个地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•编程模块，或FMSTnet 编程•自动气路扫描装置，区分哪根管报警产品分型：FMST-SM101（带显示报警、分区模块） FMST-SM111（带显示报警、编程、分区模块）FMST-MIN 小型探测报警器•模块化结构•最大保护面积500 m2•四根采样管，总管长50 m•单地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•PC，或FMSTnet编程FMST-Q 微型探测报警器•模块化结构•最大保护面积280 m2•四根采样管，总管长28 m•单地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•PC，或FMSTnet编程产品分型：FMST-Q180（最大保护面积180m2）FMST-Q280（最大保护面积280m2 ）FMST-VM 激光点式技术指标FMST‐VMA FMST‐VMB GB‐15631检测类别吸气式感烟探测报警器吸气式感烟探测器电流耗（正常，mA）200mA190mA电流耗（报警，mA）230mA220mA工作电压(V)24V DC24V DC采样管长度（Max）4m/根x两根4m/根x一根保护面积（Max）80m240m2采样孔数主机：2*¢3.5；采样管4*¢3.5（共6孔）主机：2*¢3.5；采样管2*¢3.5（共4孔）显示面板LED数字显灯3个小LED指示灯报警地址单地址点单地址点继电器输出3级火警1个故障3级火警1个故障报警阈值设置环境自学习环境自学习灵敏度范围0.005~20% obs/m0.005~20% obs/m 远程面板控制器兼容兼容FMST-IF4 简易标准型•全内置显示、编程功能•最大保护面积2000 m2•四根采样管，总管长215 m•单地址点•金属结构外壳•IP等级：IP50•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•本机，或FMSTnet编程FMST-MIC 简易小型•简易结构•最大保护面积500 m2•四根采样管，总管长50 m•单地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•PC，或FMSTnet编程FMST®辅助模块PC-Link-IIFMST®编程模块FMST®显示报警模块PC-Link-IFMST-ADL FMST-ADLW FMST-ABH FMST-ADLB四. FMST®设计依据设计依据•火灾自动报警系统施工及验收规范(GB50166-2007 )•火灾自动报警系统设计规范(GB50116-200X )•特种火灾探测器(GB15631-2008 )•火力发电厂与变电站设计防火规范（GB50229-2006）•空气采样早期烟雾探测系统图集(03X502)•吸气式烟雾探测火灾报警系统设计、施工及验收规范(DBJ01-622-2005)•关于推广应用独立式火灾探测报警器等消防技术的通知(公消2006-300号)•吸气式烟雾探测火灾报警系统设计、施工及验收规范（DBJ15-48-2005）•空气采样烟雾探测报警系统技术规程（DBJ-CT516-2005）•上海市大型物流仓库消防设计若干规定（沪消2006-303号）•电子信息系统机房设计规范（GB50174-2008报批稿）•飞机库设计防火规范（修订送审稿）•铁路无人值守机房环境远程监控系统工程设计规范（TB/T10034-2005）•民用建筑电气防火设计规程（DG/TJ08-2048-2008）GB50116-200X 火灾自动报警系统设计规范9.1.1 对于需要早期发现火灾的特殊场所，可以选择高灵敏度的吸气式感烟火灾探测器，且应将该探测器的灵敏度设置为高灵敏度状态；也可根据现场实际分析早期可探测的火灾参数而选择相应的探测器。

FMST-IF4和FMST-MIC 吸气式感烟火灾探测报警器的顶级产品 中外技术合作的结晶 可靠的极早期探测并预报火警，对于防止和减少生命财产损失是极为关键的。

通常使用的火灾探测报警系统因其灵敏度低、误报率高，仅使用于工业与民用建筑场所。

而对于一些重点防火场所、由于业务中断会造成重大损失的场所、不宜启动灭火设备的场所、传统探头无法使用的大面积高眺空间和强电磁场辐射的场所、需要有足够时间撤离人员的场所等，例如电信机房、发电厂、广播电视发射机房、变电所、配电室、计算机房、各种控制指挥中心、图书馆、博物馆、广电中心、会展中心、厂房、仓库、物流库等，传统探测器已不能满足要求。

针对这些工程需求，我公司多年前成功地开发出了高灵敏度低误报率的FMST 极早期空气采样烟雾探测系统。

F MST 系统能在如电信机房、计算机房和洁净室这样的干净环境中达到最高的灵敏度。

在这种应用中、它能对微小的烟雾迹象发出报警。

而在另一个极端，通过自动调节报警阈值，它亦是一种能够适用于肮脏环境中的高灵敏度系统。

FMST 系统能在火灾的萌芽阶段发布报警，使人们有充足的时间采取适当的动作，将火患消灭于初始，使您宝贵的财产获得更有效的保护，从而达到“备而不用，防而不消”的最高防火境界。

FMST-IF4吸气式感烟火灾探测报警器FMST-MIC 吸气式感烟火灾探测报警器FMST-IF4吸气式感烟火灾探测报警器主机上设四根采样管，FMST-MIC 吸气式感烟火灾探测报警器主机上设一根采样管道。

采样管道均为Φ25mmPVC 管，取样管上均Φ2mm -Φ3mm 开采样孔，主机内置抽气泵通过采样孔将现场空气抽到主机内，空气经过过滤后部分进入激光探过激光前向散射原理，收集烟雾粒子造成的散射光线，经过光敏元器件转成脉冲信号，通过计数得到代表烟雾浓度的电参数，从而诊断火灾烟雾。

激光探测腔是FMST-IF4、FMST-MIC（以下统称FMST）吸气式感烟火灾探测报警器的核心部件。

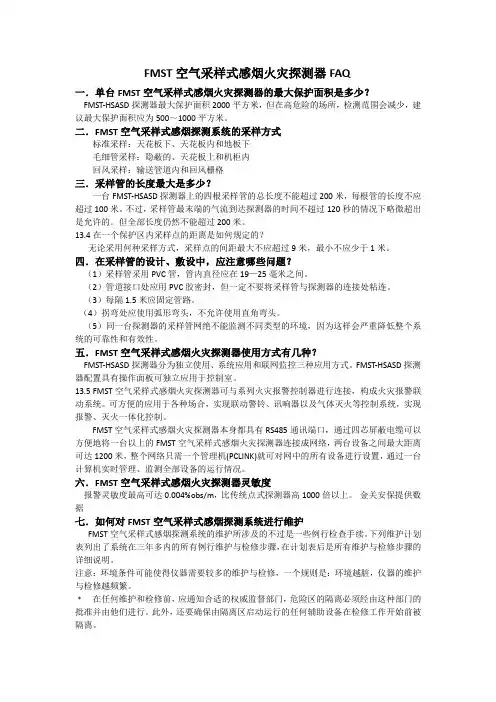

FMST空气采样式感烟火灾探测器FAQ一．单台FMST空气采样式感烟火灾探测器的最大保护面积是多少？FMST-HSASD探测器最大保护面积2000平方米，但在高危险的场所，检测范围会减少，建议最大保护面积应为500～1000平方米。

二．FMST空气采样式感烟探测系统的采样方式标准采样：天花板下、天花板内和地板下毛细管采样：隐蔽的、天花板上和机柜内回风采样：输送管道内和回风栅格三．采样管的长度最大是多少？一台FMST-HSASD探测器上的四根采样管的总长度不能超过200米，每根管的长度不应超过100米。

不过，采样管最末端的气流到达探测器的时间不超过120秒的情况下略微超出是允许的。

但全部长度仍然不能超过200米。

13.4在一个保护区内采样点的距离是如何规定的？无论采用何种采样方式，采样点的间距最大不应超过9米，最小不应少于1米。

四．在采样管的设计、敷设中，应注意哪些问题？（1）采样管采用PVC管，管内直径应在19—25毫米之间。

（2）管道接口处应用PVC胶密封，但一定不要将采样管与探测器的连接处粘连。

（3）每隔1.5米应固定管路。

（4）拐弯处应使用弧形弯头，不允许使用直角弯头。

（5）同一台探测器的采样管网绝不能监测不同类型的环境，因为这样会严重降低整个系统的可靠性和有效性。

五．FMST空气采样式感烟火灾探测器使用方式有几种？FMST-HSASD探测器分为独立使用、系统应用和联网监控三种应用方式。

FMST-HSASD探测器配置具有操作面板可独立应用于控制室。

13.5 FMST空气采样式感烟火灾探测器可与系列火灾报警控制器进行连接，构成火灾报警联动系统。

可方便的应用于各种场合，实现联动警铃、讯响器以及气体灭火等控制系统，实现报警、灭火一体化控制。

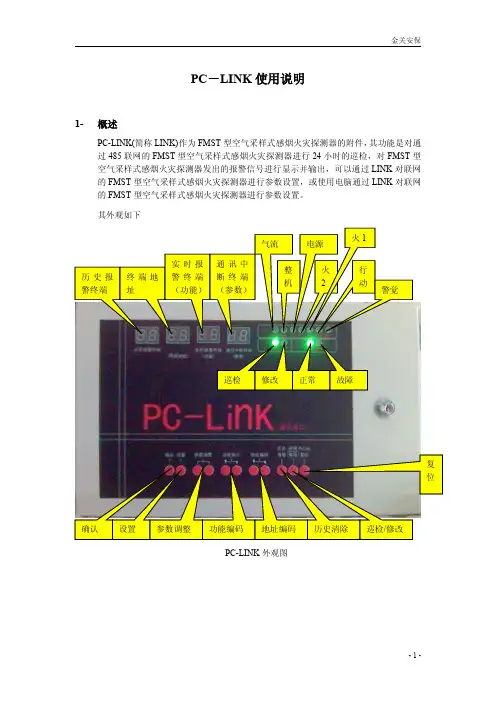

FMST空气采样式感烟火灾探测器本身都具有RS485通讯端口，通过四芯屏蔽电缆可以方便地将一台以上的FMST空气采样式感烟火灾探测器连接成网络，两台设备之间最大距离可达1200米，整个网络只需一个管理机(PCLINK)就可对网中的所有设备进行设置，通过一台计算机实时管理、监测全部设备的运行情况。

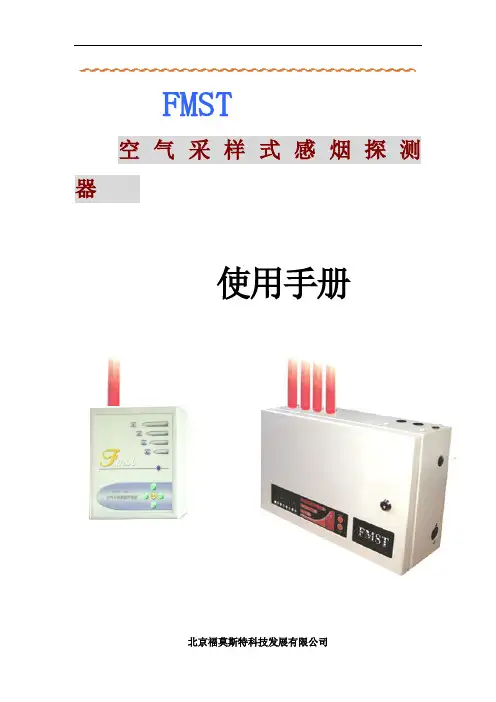

FMST空气采样式感烟探测器使用手册北京福莫斯特科技发展有限公司使用手册——FMST空气采样式火灾感烟探测器简介FMST空气采样式极早期烟雾探测系统采用了主动采样的探测方式、先进的激光探测技术以及功能强大的系统应用软件，相对于传统火灾探测报警技术产生了质的飞跃。

它是极其先进的新一代高灵敏度抽气式感烟侦测机。

侦测机由抽气泵、过滤器、激光腔（如下图所示）、控制电路等组成。

抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔，在激光腔内利用激光照射空气样品，其中烟雾粒子所造成的散射光被两个接收器接收。

接收器将光信号转换成电信号后送到侦测机的控制电路，信号经处理后转换为烟雾浓度值，该数值以数字和可视发光图条的方式显示在面板上，指示被保护区域的烟雾浓度，并根据烟雾浓度及预设的环境参数，产生一个适宜的输出信号，从而发出各级报警。

FMST结合了我公司研发的“人工智能（AI）”它使探测能根据现场环境的变化而随时自我调整，使灵敏度和报警阈值最优化，并在任何环境中都能将误报减少到最低限度。

FMST能够独特地在各种不同的环境中不断地对报警阈值进行细微的调节以提供相同等级的保护。

FMST由于能够在“较复杂的”环境中探测到一般难以探测的电气过载火灾萌芽期的缓慢增长，已多次证明了其自身价值。

一．FMST四管机FMST四管机外观机身大小为宽400×高250×厚130㎜，采用工业级全钢外壳。

右侧配有安全锁，可以锁闭机箱，以防止无关人员误操作机器。

前侧外观如右图：系统接四根采样管，一般总管长200米，可以保护大约1000～2000㎡的空间范围，系统还可自动记录最长达半个月内烟雾曲线和多达255次所有开关机和报警、故障的事件记录能24小时不间断分析、判断现场背景烟雾浓度值，根据现场情况持续不断地调整四级报警阈值，使报警阈值随现场环境变化而变化，并保持一个非常高的相对灵敏度，使误报率几乎为零。

FMST空气采样式极早期火灾预警系统设计手册北京合志天成消防设备有限公司目录第一章FMST空气采样式感烟火灾探测报警系统介绍一．系统概述FMST空气采样式感烟火灾探测报警器是一种空气采样式火灾预警系统。

它采用独特的激光前向散射技术和当代最先进的人工神经网络技术，能准确可靠地探测出潜在火患。

与其它消防系统相比有许多优点：主动吸气式采样、灵敏度极高、误报率极低、真正的人工智能技术等。

FMST的设计思路是在火灾的初级阶段(过热、阴燃、或低温热辐射和气溶胶生成阶段)的探测与报警，由于其高灵敏度以及主动采集空气的特点，报警时间要比传统的火灾探测系统提早数个小时，在火灾的初期即可发现进而消除火灾隐患，使损失降到最小。

FMST探测报警器可作为独立的探测系统使用，也可以同时连接到其他火灾报警控制系统上。

该系统已通过国家消防电子产品监督检验中心检验，各项技术性能均满足国家标准GB4717-2005的技术要求。

中国电信、中国移动公司批准入围的唯一国内品牌。

公安部推荐使用的产品。

已通过军队入网许可。

FMST已通过了ISO9001国际质量体系认证，能够为用户提供完善的售后服务保证体系。

二．工作原理FMST系统包括探测器和采样管网。

探测器由吸气泵、过滤器、激光腔、控制电路、显示模块、编程模块等组成。

吸气泵通过PVC采样管或金属管组成的采样管网从被保护区内连续采集空气样品送入探测器。

空气样品经过滤器组件滤去灰尘颗粒后进入激光腔，在激光腔内利用激光照射空气样品，其中烟雾粒子所造成的散射光被接收器接收。

接收器将光信号转换成电信号后送到探测器的控制电路，通过波形识别电路除去噪声和巨型脉冲后，用粒子统计技术对余下的脉冲计数，有效测量出单位时间内的烟雾颗粒并在转换成烟雾浓度值。

该数值以可视发光图条的方式显示在显示模块上，指示保护区域内的烟雾浓度，并根据烟雾浓度和预设的报警阈值产生相应的报警信号。

工作原理图FMST系统具备四级报警显示以及输出功能。
