办公楼局域网组建方案一、需求分析首先，需要对办公楼的规模、人员分布、业务需求等进行全面的了解。
假设这是一栋 5 层的办公楼，每层有 20 个办公室，共计约 200 名员工。
业务需求方面，主要包括文件共享、打印机共享、内部邮件系统、视频会议、办公软件的协同使用等。
同时，还需要考虑网络的安全性，防止外部入侵和内部数据泄露。
二、网络拓扑结构设计根据办公楼的布局和需求，采用星型拓扑结构是较为合适的选择。
在中心机房设置核心交换机，每层楼设置楼层交换机，通过网线将各办公室的终端设备连接到楼层交换机。
核心交换机选用具有高性能、高可靠性和丰富管理功能的企业级交换机，以确保整个网络的稳定运行。
楼层交换机可以根据端口数量和性能要求进行选择，满足各楼层的接入需求。
三、设备选型1、路由器选择一款性能强劲、支持多种网络协议、具备防火墙功能的企业级路由器，用于连接外网和局域网。
2、交换机如前所述，核心交换机和楼层交换机的选型要根据实际需求和预算来确定。
品牌方面，可以考虑华为、思科、华三等知名品牌。
3、服务器根据业务需求，配置文件服务器、邮件服务器、数据库服务器等。
服务器的性能要能够满足高峰期的业务处理需求。
4、终端设备包括电脑、笔记本、打印机、IP 电话等，应选择符合办公需求和性能要求的设备。
四、综合布线1、线缆选择采用六类或超六类非屏蔽双绞线作为水平布线，用于连接终端设备和楼层交换机。
主干线路可以选用多模光纤，以提供更高的带宽和传输距离。
2、线槽铺设在楼道和房间内合理铺设线槽，确保线缆整齐、美观且安全。
3、信息插座安装在每个办公室根据布局安装合适数量的信息插座，方便终端设备接入网络。
五、IP 地址规划为了便于管理和维护，采用静态 IP 地址分配方式。
根据办公楼的部门划分和设备数量，规划合理的 IP 地址段。
例如，可以为每个部门分配一个独立的子网，同时预留一定数量的备用地址。
六、网络安全设置1、防火墙在路由器上配置防火墙，设置访问控制策略，限制外部非法访问和内部违规访问。

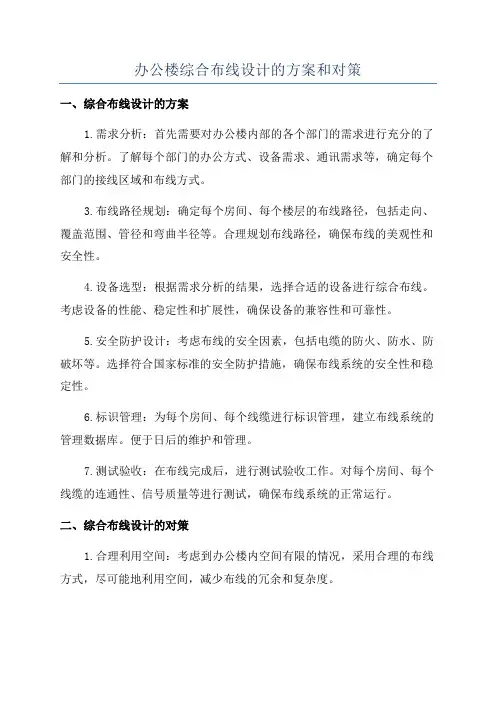

办公楼综合布线设计的方案和对策一、综合布线设计的方案1.需求分析：首先需要对办公楼内部的各个部门的需求进行充分的了解和分析。
了解每个部门的办公方式、设备需求、通讯需求等，确定每个部门的接线区域和布线方式。
3.布线路径规划：确定每个房间、每个楼层的布线路径，包括走向、覆盖范围、管径和弯曲半径等。
合理规划布线路径，确保布线的美观性和安全性。
4.设备选型：根据需求分析的结果，选择合适的设备进行综合布线。
考虑设备的性能、稳定性和扩展性，确保设备的兼容性和可靠性。
5.安全防护设计：考虑布线的安全因素，包括电缆的防火、防水、防破坏等。
选择符合国家标准的安全防护措施，确保布线系统的安全性和稳定性。
6.标识管理：为每个房间、每个线缆进行标识管理，建立布线系统的管理数据库。
便于日后的维护和管理。
7.测试验收：在布线完成后，进行测试验收工作。
对每个房间、每个线缆的连通性、信号质量等进行测试，确保布线系统的正常运行。
二、综合布线设计的对策1.合理利用空间：考虑到办公楼内空间有限的情况，采用合理的布线方式，尽可能地利用空间，减少布线的冗余和复杂度。
2.隔离干扰：办公楼内部可能有很多无线设备和强电设备，为了避免干扰，需要在布线设计中采取隔离措施。
例如，在布线时与强电线路保持一定的距离，使用屏蔽性能良好的线缆等。
3.备份设备：在综合布线设计中，考虑到系统的可靠性和容错性，建议将关键设备进行备份，如备用线缆、备用交换机等。
以防主设备出现故障导致业务中断。
4.定期维护：为了保证综合布线系统的运行效果和持久性，建议定期对布线设备进行检查、维护和更换。
并制定完整的维护计划，以确保系统的稳定和可靠运行。
5.保护隐私：在布线设计中，需要尊重每个部门的隐私需求，严格控制布线区域的访问权限。
避免因为综合布线设计而导致办公区域的隐私泄露。
6.合理预留余量：在布线设计中，考虑到未来的扩展需求，建议预留一定的余量，以便未来增加新的设备或布线需求时，不需要重新进行大规模的改造。

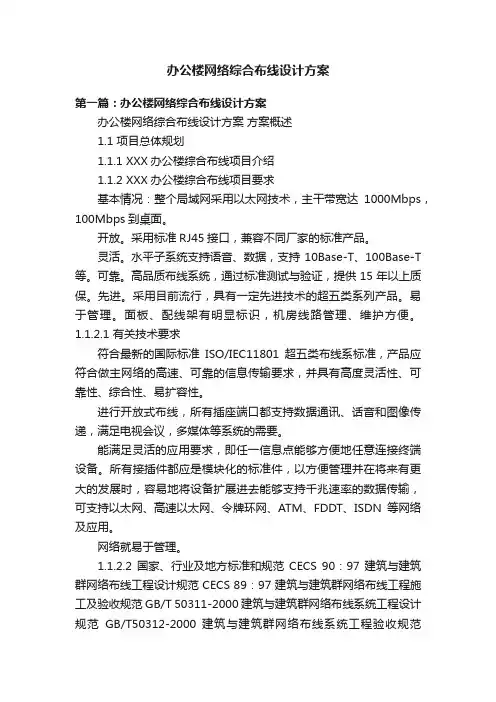

办公楼网络综合布线设计方案第一篇：办公楼网络综合布线设计方案办公楼网络综合布线设计方案方案概述1.1 项目总体规划1.1.1 XXX办公楼综合布线项目介绍1.1.2 XXX办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
开放。
采用标准RJ45接口，兼容不同厂家的标准产品。
灵活。
水平子系统支持语音、数据，支持10Base-T、100Base-T 等。
可靠。
高品质布线系统，通过标准测试与验证，提供15年以上质保。
先进。
采用目前流行，具有一定先进技术的超五类系列产品。
易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2.1 有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。
网络就易于管理。
1.1.2.2 国家、行业及地方标准和规范CECS 90：97 建筑与建筑群网络布线工程设计规范 CECS 89：97 建筑与建筑群网络布线工程施工及验收规范 GB/T 50311-2000 建筑与建筑群网络布线系统工程设计规范GB/T50312-2000 建筑与建筑群网络布线系统工程验收规范YD/T926 1-2-1997 大楼通信网络布线系统行业标准 1.1.2.3 国际技术标准、规范ISO/IEC 11801：1995 建筑物网络布线规范ETA/TIA-568A：1995 商务建筑物电信布线标准 ETA/TIA 569 商务建筑物电信布线路由标准ETA/TIA-606 商务建筑物电信基础设施管理标准ETA/TIA TSB67 商务建筑物电信布线测试标准EN50173 欧洲商务建筑电信布线标准 1.1.2.4卖方对所提供产品的质量保证卖方应提供产品质量、工程资质的有关证明以及产品质量的有关保证和承诺。
综合布线设计方案某某电子科技有限公司二零一四年六月一、综述办公楼综合信息化工程建成后，将承载视频、语音、图片等多种富媒体应用，中心办公楼局域网（外网）由于建设时间较早，存在设备陈旧、线路老化、带宽不足、信息点数严重缺乏、安全隐患突出等问题，亟需对现有网络进行升级改造，涉及的信息点数大概为1480个。
设计原则（一）建设原则1、先进性：必须采用先进的概念、技术、方法和设备，既要满足当前需求，又要为未来发展留出空间。
2、灵活性：系统应能适应不同用途的需求，同时，还能支撑基于国际标准的不同厂家的有关网络或通信。
3、综合性：支持各种数字、数据通讯、多媒体技术以及通信管理系统，能适应现代和未来几年技术发展的基本要求。
4、可靠性：布线系统需具备高可靠性，确保数据、通讯、设备控制信息的可靠传递。
5、经济性：遵循尽可能降低成本的原则，使有限的投资发挥最大的效益。
（二）建设目标通过此次行政中心局域网的升级改造，主要是达到以下几个目标：保证每一个房间都有足够的信息点，不再通过HUB等设备进行级联；保证每个房间里的布线都不会暴露在外边，全部都改成墙内走线；保证局域网内部结构是清晰的，一次走线一次成型，从交换机到终端之间是不存在断点；保证带宽能够满足政务外网建成后访问业务所需的速率；保证所有替换后的设备能够保证在未来三年不会出现落后的状况。
设计依据●满足下列标准：－ISO11801 国际建筑通用布线标准－ANSI / TIA / EIA 568B 北美商用建筑电信布线标准－ANSI / EIA/TIA- 569 北美电信走道和空间的商用建筑标准－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准－ANSI FDDI 100Mbps 北美光纤数据接口高速局域网标准－ATM 155Mbps/622.5Mbps 异步传输模式标准－RS232、X.21、RS422 异步、同步传输标准－YD/T926-2001 中华人民共和国通信行业标准－GB/T50314-2000 智能建筑设计标准－GB/T50314-2000 智能建筑设计标准－GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范－GB/T50312-2000 建筑与建筑群综合布线系统工程施工及验收规范二、项目要求和分析项目施工内容本项目主要为行政办公楼楼内布线施工。
办公楼综合布线方案综合布线是办公楼构建IT基础设施的关键步骤之一。
一个合理、高效的综合布线方案可以提高办公楼的网络稳定性和运行效率，满足不同部门的通信需求。
本文将从布线设计、线缆选择、机房设计等方面阐述办公楼综合布线方案的要点。
一、布线设计办公楼综合布线设计应从楼层空间结构、通信需求、未来扩展规划等方面综合考虑。
以下是一个可行的布线设计方案：1. 纵向布线：根据楼层划分不同的通信区域，通过垂直布线将服务器间的通信进行连接，确保通信效率和稳定性。
2. 横向布线：在每个楼层内，将电缆沿墙面或地板进行敷设，连接至各个机房、电话室及工作区域。
3. 楼间布线：对于多栋办公楼群的布线需求，可以使用光纤布线进行连接，提高网络传输速率和跨楼通信的稳定性。
二、线缆选择合适的线缆选择对于综合布线方案的质量和性能起着至关重要的作用。
以下是常用的线缆选择方案：1. 铜缆：铜缆是传统的布线线缆选择，适用于短距离传输和低频信号传输，如电话线和局域网。
2. 光纤：光纤在长距离传输和高频信号传输方面具有明显优势，如数据中心和跨楼通信。
3. 组合布线：根据不同的通信需求，可以采用铜缆和光纤的组合布线方式，灵活满足不同区域的通信需求。
三、机房设计办公楼中的机房是综合布线的核心和关键部分。
以下是机房设计的重点：1. 空调系统：机房内需要安装适当的空调系统，保持稳定的温度和湿度，以确保设备正常运行。
2. 机柜布置：在机房内进行合理的机柜布置，确保设备的安全性和易维护性，避免布线混乱和接线错误。
3. 电源供应：机房内需要稳定的电源供应，如UPS系统和备用发电机组，以防止突发停电对综合布线造成不良影响。
总结：办公楼综合布线方案是为了提供高速、安全、稳定的网络环境，满足企业日常办公和通信需求。
通过合理的布线设计、适当的线缆选择和科学的机房设计，可以有效提升办公楼的信息化水平和运行效率。
在实施综合布线方案时，还应根据实际情况进行调整和优化，以满足企业未来发展的需求。
办公楼网络综合布线设计方案一、背景介绍在现代办公楼中，网络已经成为了办公工作的重要组成部分。
一个良好的网络布线设计方案可以提供高效的网络连接和稳定的数据传输，为办公楼内的工作人员提供更好的工作体验和便利。
本文将介绍一个办公楼网络综合布线设计方案，旨在为办公楼内的网络建设提供参考和指导。
二、设计原则1. 网络可扩展性：考虑到办公楼可能会扩大或者需要增加新的设备，网络综合布线设计应具备良好的可扩展性，以适应未来的需求。
2. 网络可靠性：一个稳定可靠的网络对办公楼内的工作人员至关重要，因此，布线设计应确保网络的稳定性和数据传输的可靠性。
3. 网络安全性：在网络布线设计中，应考虑数据的安全性，包括防火墙的设置、访问控制的权限管理等安全措施。
三、设计步骤1. 网络需求分析：首先，需要根据办公楼的规模和用途，分析网络的需求。
例如，需要确定网络的带宽需求、网络连接的数量和位置、设备的类型等。
2. 布线路径规划：根据网络需求，确定网络布线的路径，包括楼层之间的布线、机房内的布线等。
在布线路径规划时，要考虑到布线的距离、环境因素等因素。
3. 布线材料选择：根据网络需求和布线路径，选择合适的布线材料。
例如，可以选择Cat 6或Cat 7网线作为主要的数据传输介质。
同时，应选择合适的配线架、接头和插座等设备。
4. 布线设计细节：在设计中，需要考虑布线的细节，包括线缆走向、拐弯处的半径、接头的位置和数量等。
同时，应注意布线的排列和标识，以便于维护和管理。
5. 网络设备配置：布线完成后，需要对网络设备进行配置，包括路由器、交换机、防火墙等。
同时，还需要进行网络连接的测试和调试，以确保网络的正常运行。
四、维护和管理1. 定期巡检：办公楼网络综合布线设计方案完成后，需要定期巡检网络设备和布线，以保证网络的稳定性和安全性。
2. 故障排除：如果出现网络故障，需要及时进行排除。
可以通过网络监控系统来监测网络状态，并配备相关的故障排除工具和技术人员。
办公大楼网络综合布线设计方案第一章需求分析在企业信息化建设过程中，网络综合布线是非常关键的一个环节，根据该集团信息化建设项目的要求，网络建设布线必须按照设计标准（SP-2840国际综合布线标准，EIA/TIA569电信服务商业布线标准）进行，达到1000M以太网距离要求。
1.1.1办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展；2、符合当前信息传输的要求，并考虑未来发展的需求；3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应集团公司部各种不同类型不同厂家的电脑及网络产品；5、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输；6、采用目前流行，具有一定先进技术的超五类系列产品。
7、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。
网络就易于管理。
1.2 项目设计目标兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
办公楼大厦综合布线设计及方案一、需求分析1.可用性和可靠性：确保提供24小时不间断的网络和通信服务，保证办公楼内的工作正常进行。
2.扩展性：布线设计要能够满足未来可能的扩展需求。
3.灵活性：能够适应不同房间的需求，包括数据、语音和视频等多种类型的传输要求。
4.安全性：通过合理的布线设计，确保数据的安全传输，并防止信息泄漏。
二、布线系统设计1.网络布线a)主干布线：主干布线是连接楼层和房间的主要网络通道，通常采用光纤布线，以提供高速、稳定的网络连接。
主干布线需要考虑到未来扩展需求，应留有一定的冗余空间。
c)网络设备：根据办公楼规模和需求确定网络设备的数量和类型，包括交换机、路由器、防火墙等。
3.视频布线a)主干布线：主干布线是连接楼层和房间的主要视频通道，通常采用同轴电缆布线。
b)水平布线：水平布线应包括每个房间至少一个视频插座，用于连接监控摄像机等设备。
c)视频设备：根据办公楼规模和需求确定视频设备的数量和类型，包括监控摄像机、视频录像机等。
三、安全考虑1.数据安全：通过在主干布线和水平布线上采用加密技术和访问控制策略，确保敏感数据的安全传输。
2.网络安全：通过防火墙和入侵检测系统等网络安全设备，保护办公楼网络免受外部攻击。
四、未来扩展为了满足未来办公楼扩展的需求，布线设计应具备可扩展性，主干布线和水平布线应预留一定的冗余空间，以便接纳更多的工作区和设备。
同时，布线系统应预留足够的网络端口和电缆通道，以方便日后设备的增加和替换。
五、总结办公楼大厦综合布线设计及方案旨在满足大楼内各个房间、楼层之间信息传输的需求，提供稳定、可靠的网络和通信服务。
设计方案应考虑可用性、扩展性、灵活性和安全性等方面的要求，并预留一定的冗余空间和扩展余地，以适应未来的扩展需求。
此外，安全考虑也是设计方案中不可忽视的重要部分。
办公楼网络综合布线设计方案一、需求分析1.提供高速、可靠、安全的有线网络连接；3.考虑未来的扩展和增强功能的需求，如视频监控、智能化办公设备等；4.遵循国际标准和规范，确保设计方案的兼容性和可持续性。
二、设计方案1.采用层次化设计为保证网络的高速通信和管理的便捷性，可以采用层次化布线结构。
将网络设备和用户终端分为不同的区域，并通过配线架、主干线和水平线连接。
2.选择合适的布线介质根据需求，可以选择合适的布线介质，如铜缆、光纤等。
铜缆可以满足大多数办公环境的需求，而光纤则适用于远距离传输和高带宽需求。
3.划分虚拟局域网（VLAN）通过VLAN技术，将办公楼内的不同部门和功能划分为不同的虚拟局域网，实现安全隔离和流量管理。
4.配置有线和无线网络除了有线网络，还应配置无线网络，以方便移动办公和设备的无线接入。
无线网络可以采用WiFi技术，提供稳定信号和高速连接。
5.设计冗余和容错机制为确保网络的高可靠性和可用性，可以在设计方案中考虑冗余和容错机制。
例如，设置备用配线架和多个上联口，以备份和替换故障设备。
6.考虑未来扩展和增强功能为满足未来的扩展需求，设计方案中应考虑预留足够的容量和接口。
同时，应预留可升级和支持新技术的能力，以便接纳未来可能出现的新设备和应用。
7.保证安全性为确保网络的安全性，设计方案中需要考虑合适的安全措施，如防火墙、入侵检测系统、访问控制等。
8.符合国际标准和规范三、实施与测试在实施过程中，需要确保按照设计方案的要求进行布线、配置设备和进行联调测试。
在测试阶段，需要对布线质量、网络性能和安全性进行全面检测和验证。
四、总结办公楼网络综合布线设计方案应根据需求进行综合分析和设计，包括层次化布线、选择合适的介质、划分VLAN、配置有线和无线网络、设计冗余和容错机制、考虑未来扩展和增强功能、保证安全性，并符合国际标准和规范。
在实施和测试阶段，需要按照设计方案的要求进行布线、配置设备和联调测试。
最新资料，word文档，可以自由编辑！！精品文档下载【本页是封面，下载后可以删除!】设计施工方案域网络综合布线工程是以机关主办公楼二楼为中心，覆盖机关各股、室、队、所及协会，布线系统遵循IEEE802.u100Base－TX标准，采用总线型快速以太网结构，按照业务部门划分VLAN，达到网络互联，实现多媒体信息管理系统及会议系统、网上批阅等多个应用模块，是集计算机数据、语音、视频信息三网合一的综合业务数据信息系统。
一、综合布线系统的标准1、局域网标准：遵从IEE802.u100Base－TX标准，采用总线型快速以太网结构，按照业务部门划分VLAN。
2、安装与设计标准。
EIA/TIA568商用建筑物电信布线标准；ISO/IEC11801；EIA/TIA TSB-67非屏蔽双绞线系统传输性能验收规范。
3、连接线路布线系统的连接图：二、综合布线系统的组成及产品选择滑县工商局的结构组成为北办公大楼三层，东办公大楼两层，西办公大楼两层，总机房设在北办公大楼二楼，放臵一个配线柜，所有布线线点位一次管理。
按照滑县工商局的设计要求和今后的网络发展需要，我们建议对数据信息点的水平、垂直部分的布线均采用AMP超五类非屏蔽双绞线、AMP超五类双口信息模块、多配线架。
使整个系统达到超五类的性能，实现百米百兆传输，支持千兆以太网。

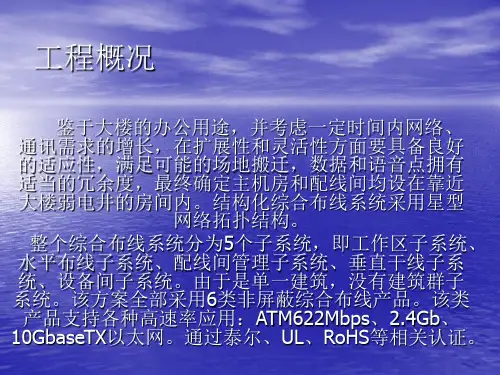

根据滑县工商局网络布线工程的布线要求和大楼建筑具体情况以及PDS 标准，布线系统为工作区子系统、水平子系统、管理间子系统。
整个布线系统选用灵活的、星型的物理结构，它可以通过网络设备构成不同的逻辑结构。
整个布线系统的星型结构中心在主机房。
向各个楼及楼层辐射，垂直各楼配线架引出双绞线到各个信息点和语音点。
1、工作区子系统工作区子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软件、连接器和连接所需的扩展软线，并在终端设备和输入/输出（1/0）插座之间搭接，相当于电话配线系统中连接话机的用户线及话机终端部分。
综合办公楼局域网改造与综合布线设计方案及对策一、需求分析为了提高综合办公楼的工作效率和通信质量，需要对现有的局域网进行改造和综合布线设计。
综合办公楼的网络需求主要包括高速稳定的数据传输、语音通话及视频会议等多媒体传输、网络安全等。
二、改造与设计方案1.评估现有设备和布线情况：首先需要评估现有的网络设备和布线情况，包括交换机、路由器、光纤、网线等。
根据评估结果确定是否需要更换设备和进行重新布线。
2.设计网络拓扑：根据实际需求和楼层结构设计网络拓扑，包括核心交换机、分布式交换机、服务器等设备的位置布置，确定各设备之间的连接关系。
3.考虑网络安全：在设计网络拓扑时要考虑网络安全，包括防火墙、入侵检测系统、数据加密等，确保局域网的安全性。
4.选择合适的设备：根据需求选择合适的设备，比如高性能的交换机、路由器和光纤等，确保网络传输的速度和稳定性。
5.进行综合布线：根据设计方案进行综合布线，包括室内布线和室外布线。
在室内布线中，要选择高质量的网线和光纤，确保信号传输的稳定性和速度。
在室外布线中，要选择合适的光缆和防水设备，确保设备的安全性。
6.提供备份系统：在设计方案中提供备份系统，确保网络故障时能够及时恢复，避免影响办公楼的正常工作。
7.测试和调试：在完成布线之后，进行测试和调试，确保网络设备和布线的正常运行。
对网络速度、信号强度和稳定性进行测试，及时发现和解决问题。
三、对策1.避免单点故障：在设计网络拓扑时，要避免单点故障，即一个设备故障可能导致整个网络瘫痪的情况。
可以采用多个核心交换机和分布式交换机的方式来构建冗余系统，确保网络的稳定性。
2.提高网络安全性：在改造过程中要加强网络安全措施，包括加密通信、设置访问控制权限、建立安全监控系统等，保护网络免受未授权的访问和攻击。
3.优化室内布线结构：在进行综合布线时，要考虑室内布线的结构，避免网线过长或交叉穿插，影响信号传输的质量。
可以使用模块化布线系统，灵活调整布线结构，提高整体布线的可维护性和耐久性。
综合布线设计方案某某电子科技有限公司二零一四年六月一、综述办公楼综合信息化工程建成后，将承载视频、语音、图片等多种富媒体应用，中心办公楼局域网（外网）由于建设时间较早，存在设备陈旧、线路老化、带宽不足、信息点数严重缺乏、安全隐患突出等问题，亟需对现有网络进行升级改造，涉及的信息点数大概为1480个。
设计原则（一）建设原则1、先进性：必须采用先进的概念、技术、方法和设备，既要满足当前需求，又要为未来发展留出空间。
2、灵活性：系统应能适应不同用途的需求，同时，还能支撑基于国际标准的不同厂家的有关网络或通信。
3、综合性：支持各种数字、数据通讯、多媒体技术以及通信管理系统，能适应现代和未来几年技术发展的基本要求。
4、可靠性：布线系统需具备高可靠性，确保数据、通讯、设备控制信息的可靠传递。
5、经济性：遵循尽可能降低成本的原则，使有限的投资发挥最大的效益。
（二）建设目标通过此次行政中心局域网的升级改造，主要是达到以下几个目标：保证每一个房间都有足够的信息点，不再通过HUB等设备进行级联；保证每个房间里的布线都不会暴露在外边，全部都改成墙内走线；保证局域网内部结构是清晰的，一次走线一次成型，从交换机到终端之间是不存在断点；保证带宽能够满足政务外网建成后访问业务所需的速率；保证所有替换后的设备能够保证在未来三年不会出现落后的状况。
设计依据●满足下列标准：－ISO11801 国际建筑通用布线标准－ANSI / TIA / EIA 568B 北美商用建筑电信布线标准－ANSI / EIA/TIA- 569 北美电信走道和空间的商用建筑标准－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准－ANSI FDDI 100Mbps 北美光纤数据接口高速局域网标准－ATM 155Mbps/622.5Mbps 异步传输模式标准－RS232、X.21、RS422 异步、同步传输标准－YD/T926-2001 中华人民共和国通信行业标准－GB/T50314-2000 智能建筑设计标准－GB/T50314-2000 智能建筑设计标准－GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范－GB/T50312-2000 建筑与建筑群综合布线系统工程施工及验收规范二、项目要求和分析项目施工内容本项目主要为行政办公楼楼内布线施工。
某X办公楼网络综合布线设计方案一、项目概述随着信息技术的飞速发展，网络已经成为现代办公环境中不可或缺的基础设施。
某 X 办公楼作为一个现代化的办公场所，为了满足高效办公和信息交流的需求，需要构建一个稳定、高速、安全且易于管理和扩展的网络综合布线系统。
本设计方案旨在为某 X 办公楼提供全面的网络布线解决方案，包括工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统和建筑群子系统等，以实现办公楼内各类信息的快速传输和共享。
二、需求分析（一）用户需求通过与办公楼相关负责人的沟通和调研，了解到以下用户需求：1、满足约_____个办公工位的网络接入需求，包括电脑、电话、打印机等设备。
2、支持高速的数据传输，以满足文件共享、视频会议、在线办公等应用的要求。
3、确保网络的稳定性和可靠性，减少故障发生的概率。
4、具备良好的扩展性，以便未来新增办公区域或设备时能够方便地接入网络。
（二）功能需求1、数据通信：实现办公楼内各部门之间的数据交换和共享。
2、语音通信：支持内部电话系统，提供清晰、稳定的语音通话质量。
3、多媒体应用：支持视频会议、在线培训等多媒体业务。
（三）性能需求1、传输速率：主干网络采用_____Mbps 以上的传输速率，水平布线系统采用_____Mbps 以上的传输速率。
2、带宽：满足同时处理多个大数据流量应用的需求，确保网络不出现拥塞。
3、可靠性：系统平均无故障时间（MTBF）大于_____小时，平均修复时间（MTTR）小于_____小时。
三、系统设计原则（一）先进性采用当前先进的网络技术和布线产品，确保系统在未来一段时间内保持领先地位。
（二）可靠性选用高品质的布线材料和设备，通过合理的设计和施工，保证系统稳定可靠运行。
（三）开放性遵循国际标准和通用的网络协议，确保系统能够与不同厂家的设备和系统兼容。
（四）灵活性系统应具有良好的灵活性和可扩展性，能够方便地调整和扩充网络结构和功能。
（五）经济性在满足需求的前提下，选择性价比高的布线方案，降低系统建设和运营成本。
办公楼网络综合布线设计方案办公楼网络综合布线设计方案1. 引言办公楼网络综合布线是为办公楼提供高速、稳定、安全的网络连接的基础设施。
良好的网络综合布线设计方案可以保证办公楼内各个办公区域和设备之间的数据传输效率，提高工作效率和信息安全性。
本文将介绍一个针对办公楼网络综合布线的设计方案，包括布线拓扑结构、布线材料选取、布线路径规划等方面的内容。
2. 布线拓扑结构办公楼网络综合布线的拓扑结构是设计方案的关键部分，它决定了办公楼内网络连接的可靠性和灵活性。
常见的布线拓扑结构有星型、总线型和环型。
针对办公楼网络综合布线，我们建议采用星型布线结构。
星型布线结构以一台核心交换机为中心，每个办公区域、会议室和办公室都连接到核心交换机上。
这种结构具有灵活性和可靠性，如果某个区域的网络故障，不会影响其他区域的网络连接。
3. 布线材料选取在办公楼网络综合布线设计中，选择合适的布线材料是至关重要的。
良好的布线材料可以保证网络连接的稳定性和速度，减少网络故障和传输延迟。
3.1 集线器和交换机在星型布线结构中，集线器和交换机是必不可少的设备。
集线器用于将多个终端设备连接到一起，而交换机用于实现数据的交换和转发。
选择高品质的集线器和交换机可以提供更稳定和高速的网络连接。
建议选择支持千兆以太网标准的设备，以满足日常办公所需的带宽。
3.2 网线网线是办公楼网络综合布线中不可或缺的部分。
目前，常用的网线有Cat5、Cat5e、Cat6和Cat6a等。
对于办公楼网络综合布线，我们建议选择Cat6a网线。
Cat6a网线具有更高的传输速度和更好的抗干扰性能，可以满足未来对网络带宽的需求。
3.3 其他配件除了集线器、交换机和网线，布线材料中还需要考虑其他配件，如插座、面板、连接器等。
我们建议选择具有良好质量和可靠性的配件，以确保网络连接的稳定性和安全性。
4. 布线路径规划布线路径的规划是办公楼网络综合布线设计的重要部分。
合理的布线路径能够减少布线长度和网络延迟，提高网络连接的速度和稳定性。
XXX办公楼网络综合布线设计方案设计方案：一、概述为了满足XXX办公楼网络需求，设计了一种综合布线方案。
该方案包括了建筑物外部网络接入、室内布线、设备选型和安装等内容。
目标是提供高质量、高速度、可靠的网络连接，满足办公楼内所有用户的需求。
二、建筑物外部网络接入1.网络接入选择根据XXX办公楼所在区域的网络条件和需求，选择可靠的网络接入方式，如光纤、ADSL、以太网等。
2.网络接入机房在办公楼内建立一个网络接入机房，并配备网络设备，如路由器、交换机、防火墙等。
机房应具备良好的散热、供电和安全措施。
3.光纤主干线通过铺设光纤主干线连接网络接入机房和每个楼层的网络终端设备，确保高速、稳定的网络传输。
三、室内布线1.布线类型选择根据网络需求和楼层结构，选择合适的布线类型，如CAT6a、CAT7等。
应保证布线质量，提供最大可扩展性和性能。
2.水平布线在每个楼层内进行水平布线，将网络信号连接到每个房间或办公区域。
布线应遵循标准规范，包括路径布线、接头设计和跳线管理等。
3.垂直布线在每个楼层之间进行垂直布线，通过布线架将信号传输到不同楼层。
垂直布线应具备良好的承重能力，并遵循标准规范。
四、设备选型和安装1.网络设备选型根据项目需求和预算，选择合适的网络设备，如交换机、路由器、防火墙等。
设备应具备高性能、稳定性和可扩展性。
2.设备安装安装和连接网络设备，确保其正常工作。
安装时应注意设备摆放位置、散热和供电等，保证设备的稳定性和安全性。
3.测试和调试进行网络布线完成后，对整个网络进行测试和调试，确保网络连接稳定、速度快。
并进行故障排除，修复任何问题。
五、综合布线管理1.标识和记录在每个布线点和设备上进行标识和记录，以便维护和管理。
标识应清晰、持久，方便未来的操作和维护。
2.维护和监控定期进行维护和监控，保证网络的稳定性和可靠性。
包括设备升级、安全漏洞修补、网络流量监控等。
3.技术支持提供定期的技术支持和更新，保持网络处于最佳状态。
综合布线设计方案某某电子科技有限公司二零一四年六月一、综述办公楼综合信息化工程建成后，将承载视频、语音、图片等多种富媒体应用，中心办公楼局域网（外网）由于建设时间较早，存在设备陈旧、线路老化、带宽不足、信息点数严重缺乏、安全隐患突出等问题，亟需对现有网络进行升级改造，涉及的信息点数大概为1480个。
设计原则（一）建设原则1、先进性：必须采用先进的概念、技术、方法和设备，既要满足当前需求，又要为未来发展留出空间。
2、灵活性：系统应能适应不同用途的需求，同时，还能支撑基于国际标准的不同厂家的有关网络或通信。
3、综合性：支持各种数字、数据通讯、多媒体技术以及通信管理系统，能适应现代和未来几年技术发展的基本要求。
4、可靠性：布线系统需具备高可靠性，确保数据、通讯、设备控制信息的可靠传递。
5、经济性：遵循尽可能降低成本的原则，使有限的投资发挥最大的效益。
（二）建设目标通过此次行政中心局域网的升级改造，主要是达到以下几个目标：保证每一个房间都有足够的信息点，不再通过HUB等设备进行级联；保证每个房间里的布线都不会暴露在外边，全部都改成墙内走线；保证局域网内部结构是清晰的，一次走线一次成型，从交换机到终端之间是不存在断点；保证带宽能够满足政务外网建成后访问业务所需的速率；保证所有替换后的设备能够保证在未来三年不会出现落后的状况。
设计依据●满足下列标准：－ISO11801 国际建筑通用布线标准－ANSI / TIA / EIA 568B 北美商用建筑电信布线标准－ANSI / EIA/TIA- 569 北美电信走道和空间的商用建筑标准－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准－ANSI FDDI 100Mbps 北美光纤数据接口高速局域网标准－ATM 155Mbps/622.5Mbps 异步传输模式标准－RS232、X.21、RS422 异步、同步传输标准－YD/T926-2001 中华人民共和国通信行业标准－GB/T50314-2000 智能建筑设计标准－GB/T50314-2000 智能建筑设计标准－GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范－GB/T50312-2000 建筑与建筑群综合布线系统工程施工及验收规范二、项目要求和分析项目施工内容本项目主要为行政办公楼楼内布线施工。
1．行政办公楼主机房与各楼层室内交接箱的垂直布线系统的线缆（六类线*1）铺设。
2．行政办公楼楼各楼层室内交接箱与本户内墙面网络信息面板之间的线缆铺设。
3．网络机柜的固定安装，配线架的端接打线、线号标记。
4．室内交接箱内网络线水晶头的卡接及线号标记。
5．室内信息点的面板、模块安装、面板编号粘贴。
6．超五类线铺设过程中线缆标号和验证性联通测试。
7．配合业主方提出第三方专业测试仪器的测试。
8．配合网络机柜内设备安装及网络通信测试。
9．相关机柜、交接箱、信息点位整理工作。
10．竣工资料的编制。
11．其它与本项目相关的工作。
三、设计方案3.1 方案设计概述本工程经过实际统计，共有1480个信息点，分布于大楼2-11层。
选用六类布线系统解决方案。
整个布线系统应选用星型结构，自插座至楼层配线架，最后通过数据主干线缆统一连接至相应的数据机房，以便于集中式管理。
主配线架设于电信配线室。
垂直干线子系统采用光缆的方式，其中数据传输采用6芯室内多模光纤传输数据信号。
管理子系统楼层配线箱分别设在二层、四层、六层、八层东侧和西侧，内置光纤设在光配线架、铜缆配线架等楼层配线设备。
水平配线子系统采用六类非屏蔽双绞线。
工作区子系统根据需要分别设置六类信息插座。
1、工作区布线。
采用成品跳线进行工作区布线实施，成品跳线采用特殊工艺一次加工完成，跳线的每一芯由若干根细如毛发的铜丝组成，质地极其柔软，不会折损，长期使用不会影响数据的可靠传输。
2、水平布线。
（1）水平布线路由。
要求水平电缆自插座（距地面通常为30CM）走墙内预埋管，至吊顶出房间汇至走廊水平线槽，最后至楼层配线间。
走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下（或上）到各个信息点。
图 0-1水平布线路由（2）水平布线设计。
下图是水平部分电缆沿公共的水平线槽分支到工作区各个插座的针对本工程的直观示意图：图 0-2水平布线设计（3）水平布线器件。
信息点总数：2-3层共有房间66间，4-5层共有房间XX间，6-7层共有房间XX间，8-9层共有房间XX间，10-11层共有房间XX间，房间总计375间，信息点数总计1480个。
水平布线选用的插座面板、水平线缆、配线架、工作区跳线等均采用知名国产品牌。
3、主干布线。
数据主干均采用6芯多模室内光缆；主干自弱电竖井内各楼层配线间、经竖井内垂直预设桥架、最后汇至各楼主配线间，楼内主干在竖井桥架里走线并良好绑扎。
（1）主干布线设计竖井中应立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。
竖井中的线槽应和各层配线室之间有金属线槽连通。
图 0-3干线区子系统示意图（2）主干布线器件数据主干主要选用6芯多模室内光缆，对应在楼层配线间、主配线间中使用24口架装光纤配线架端接，光纤连接选用多模ST耦合器和多模ST连接器。
以上配置支持千兆应用。
4、配线间。
（1）线缆路由。
各配线间线缆一般可从主干线槽经过管路进入相应机柜，在完成分组、上架、理线、绑扎后进行最后的线缆卡接，具体情况应根据现场施工要求灵活处理，但总体须保证线缆的安全和理线的整齐美观。
为了保持配线间的布局美观，引进的配线间垂直主干线槽应紧贴墙面，切忌矗立于房屋中间。
要求施工时，处理好线槽入口处的切角，既不能成直角，也不可探出墙面。
（2）配线间器件清单。
配线间就是一管理子系统，它把水平子系统和垂直干线子系统连在一起或把垂直主干和设备子系统连在一起。
通过它可以改变布线系统各子系统之间的连接关系，从而管理网络通信线路。
配线间大部分器件实际上已经在“水平布线”和“主干布线”两节中描述，这里又多加了一些布线管理器件，如背板、机柜等等，可以直观地了解、检查配线间里的布线情况。
（3）配线架打接表格。
配线架打接表格直接提供了各个配线间之配线架的线缆打接顺序，是工程施工安装和竣工维护必备文档，非常重要。
一方面能指导正常的施工，协调任务分配，另一方面起到最终核对器件搭配是否合理的重要依据和日后管理维护的参考。
（4）照明、接地。
照明和接地将利用原有设施实现，不再重复投资。
5、设备间。
各层设备间及配线间是整个布线系统的中心，它的布放、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行及维护和使用的灵活性。
本次工程建设，将复用原有设施，不再重复投资。
6、布线管理。
本布线工程信息点按以下规则统一标号，如：二层数据点是2CXX（C=Computer），二层数据主干是3CBXX（B=Backbone），各信息点标号与相对应的配线架卡接位置标号相同，特殊标号另行注明。
标签颜色统一使用白底黑字宋体。
另外所有电缆在距末端10～20公分处需进行永久性色码标记。
7、系统性能测试。
施工完成后，根据ISO/11801国际标准，用专业仪器对双绞线和光纤进行线路测试和联机测试。
8、数据通信网络设计。
行政中心网络在逻辑上采用核心层、汇聚层、接入层的结构，主干带宽1000兆，接入带宽100兆，满足多种网络通信的要求。
核心层和汇聚层共址，设在一层中心机房，接入层采用具有VLAN功能的二层交换机。
9、核心层、汇聚层设计。
核心层、汇聚层设备的主要作用是数据包的转发、交换和路由。
应充分考虑设备的冗余和备份，以保证网络的高可靠性。
其它产品说明本项目施工工具包括：打线工具：主要用于主干线缆与配线架和压线模块的压接，亦为最基本工具之一。
安装消耗品：施工辅材，包括扎带，胶带，油笔等。
检测工具：手持式工程仪表, 可迅速方便地测试1对～4对线缆的开路、短路、反接、错接以及线对交错等情况,以及ISO11801提出的各种参数。
四、施工方案建议4.1 安装环境4.1.1 布线装置及线缆的工作环境温度：－５摄氏度—４５摄氏度相对湿度：５—８５％ＰＨ4.1.2 布线装置及线缆的大气环境不具有潮湿和粉尘的影响不具有受到鼠害的危险海拔高度小于１０００米地震裂度为６度4.3 施工组织计划4.3.1 施工组织（1）施工准备阶段包括施工图编制与审核；施工费用预算；编制施工组织设计及施工方案的编写；设备/材料的采购与定做；工程施工工具与设施的准备以及施工队伍的组织准备等。
（2）施工阶段随土建工程的进度逐步进行各子系统设备安装与线路敷设；各子系统检验测试等。
（3）竣工验收阶段包括系统调试及投入正常运行；完成全部测试报告及竣工文件；由建设单位、施工单位及质量监督部门审查；现场验收。
总之，无论工程大小，系统难易，都必须在施工中有条不紊，按一定顺序衔接进行；同时，在积累经验、掌握技艺的基础上，还必须遵循一定的工程程序，包括图纸会审、技术交底、工程变更、施工费用预算、施工配合、竣工验收等，才能有效地提高功效，确保工程质量。
4.3.2 施工质量、安装及降低成本的措施（1）施工质量保证的基本措施为了确保系统工程施工的质量，使工程达到设计要求，必须加强工程施工技术管理工作，根据我公司的管理经验，每一项工程从施工准备阶段开始，到工程施工与组织管理及竣工验收阶段都必须按照一定的程序和要求。
由有关的技术人员和管理人员，以文字、图表等形式，记载影响工程质量的有关规定，要求所有文件材料的形成与积累必须做到及时、准确、系统与科学。
及时就是在施工过程中，对各种要求的数据、现象及时进行记录，做到分阶段，按专业积累、整理，编制好施工文件材料。
竣工验收时及时做好工程文件材料的整理、归档及向建设单位的移交工作。
准确即是要求施工过程中形成的技术文件材料应如实地反映工程施工的客观情况，严格按施工图和现行材料质量标准、质量检验标准、施工及验收规范施工，做到变更有手续、有根据，施工各单位有记录。
严禁出现擅自修改、伪造和事后补做等情况。
系统即是按照施工程序，对形成的技术文件材料进行系统的整理，系统地反映施工的全过程。
科学就是以科学的态度来对待施工中的每一个数据，应做到施工有依据，检查有结论，现场有记录，测试验收有报告，修改图纸有手续，工程竣工有总结。
（2）安全施工管理措施在弱电系统工程实施中，安全是我们遵循的首要原则，安全包括人身安全和设备的安全，为此，在施工过程中我们采取相应的安全管理措施，以消除一切事故隐患，避免事故伤害，确保系统安装和运行安全。
a. 建立、完善以项目经理为首的安全生产领导组织，有组织、有领导地开展安全管理活动。
