隧道工程施工要点及质量控制要点本文档旨在提供关于隧道工程施工要点和质量控制要点的重要信息,以确保施工过程中的高质量标准和安全性。
以下是一些要点和注意事项:施工要点1. 前期准备:在隧道施工之前,必须进行充分的前期准备工作。
这包括详细的工程设计和方案,确保施工所需的所有相关许可和批准文件的取得。
2. 施工队伍:构建一个具备专业知识和经验的施工队伍非常重要。
施工人员应接受相关培训并具备必要的技能。
3. 安全管理:隧道工程涉及高风险和复杂的工作环境。
因此,安全管理是至关重要的。
施工方应完善安全管理计划,并确保所有人员遵守安全规定和操作程序。
4. 施工材料:选择合适的施工材料对于隧道的质量至关重要。
施工方应使用符合质量标准的材料,并保证其供应和储存的可靠性。
5. 土建施工:隧道工程的土建施工需要严格遵守相关施工规范和程序。
这包括地质勘探、开挖、支护和防水等方面的工作。
6. 通风和排水系统:隧道应配备良好的通风和排水系统,以确保工作人员的安全和隧道的正常运行。
施工方应使用可靠的技术和设备来实现这些系统。
7. 施工设备:选择适当的施工设备对于提高施工效率和质量非常重要。
施工方应确保设备的良好维护和操作,并定期检查和维修设备。
质量控制要点1. 施工监督:在施工过程中,应有专业的施工监督人员负责监督和检查施工质量。
监督人员应严格按照相关标准和规范进行检查和评估。
2. 质量检测:隧道工程应进行详细的质量检测,包括材料的检测和工程的检测。
这可以通过实验室测试、现场检查和非破坏性检测等方式来完成。
3. 质量记录:所有施工过程的质量记录应详细记录下来,以供将来的参考和分析。
这包括施工计划、检测报告、质量缺陷报告等。
4. 整体质量控制:质量控制应贯穿整个施工过程。
施工方应建立有效的质量管理系统,并定期评估和改进质量控制措施。
请注意,以上仅为隧道工程施工要点及质量控制要点的一些关键信息。
具体的施工要求和控制措施应根据实际情况进行细化和确定。

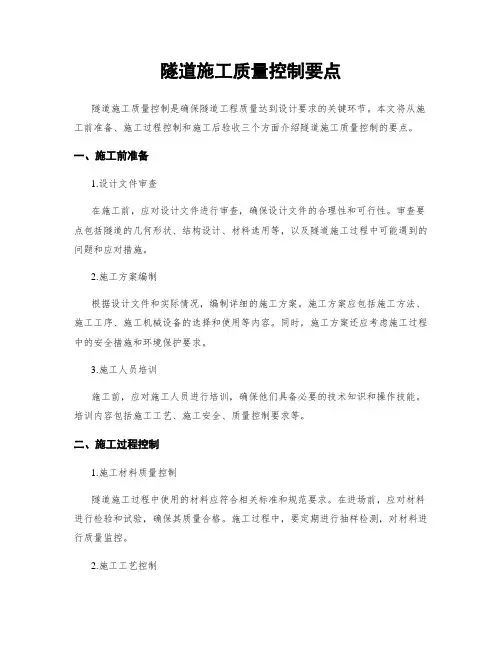

隧道施工质量控制要点隧道施工质量控制是确保隧道工程质量达到设计要求的关键环节。
本文将从施工前准备、施工过程控制和施工后验收三个方面介绍隧道施工质量控制的要点。
一、施工前准备1.设计文件审查在施工前,应对设计文件进行审查,确保设计文件的合理性和可行性。
审查要点包括隧道的几何形状、结构设计、材料选用等,以及隧道施工过程中可能遇到的问题和应对措施。
2.施工方案编制根据设计文件和实际情况,编制详细的施工方案。
施工方案应包括施工方法、施工工序、施工机械设备的选择和使用等内容。
同时,施工方案还应考虑施工过程中的安全措施和环境保护要求。
3.施工人员培训施工前,应对施工人员进行培训,确保他们具备必要的技术知识和操作技能。
培训内容包括施工工艺、施工安全、质量控制要求等。
二、施工过程控制1.施工材料质量控制隧道施工过程中使用的材料应符合相关标准和规范要求。
在进场前,应对材料进行检验和试验,确保其质量合格。
施工过程中,要定期进行抽样检测,对材料进行质量监控。
2.施工工艺控制隧道施工过程中的各个工艺环节应按照施工方案进行操作。
施工过程中,要对施工工艺进行监控,确保施工工艺的正确执行。
同时,要根据实际情况及时调整施工工艺,以保证施工质量。
3.施工设备控制施工设备的选择和使用对隧道施工质量有重要影响。
施工前,要对施工设备进行检查和试验,确保其正常运行。
施工过程中,要对施工设备进行维护和保养,及时排除故障,以保证施工进度和质量。
4.施工现场管理施工现场管理是保证施工质量的重要环节。
要对施工现场进行规划和布置,确保施工过程的有序进行。
同时,要加强施工现场的安全管理,保障施工人员的安全。
三、施工后验收1.隧道结构验收施工完成后,要对隧道结构进行验收。
验收要点包括隧道的几何形状、结构强度、防水防渗性能等。
验收过程中,要进行必要的检测和试验,确保隧道结构的质量达到设计要求。
2.隧道设备验收隧道施工过程中安装的设备要进行验收。
验收要点包括设备的安装质量、运行状态、功能正常等。
隧道施工质量控制要点隧道施工是一项复杂且具有高风险性的工程,其质量控制至关重要。
以下将详细阐述隧道施工中的质量控制要点。
一、施工前的准备工作1、地质勘察在隧道施工前,必须进行详细的地质勘察。
准确了解隧道沿线的地质情况,包括地层结构、岩石类型、地质构造、地下水分布等。
这是制定合理施工方案和采取有效质量控制措施的基础。
2、设计方案施工方案的设计应综合考虑地质条件、隧道用途、施工技术和设备等因素。
确保设计方案科学合理,符合工程要求和质量标准。
3、材料准备选用质量合格的建筑材料,如钢材、水泥、砂石等。
对材料进行严格的检验和验收,确保其性能和质量符合施工要求。
4、人员培训对施工人员进行专业培训,使其熟悉施工工艺和质量控制要点,提高施工人员的技术水平和质量意识。
二、开挖过程中的质量控制1、开挖方法选择根据地质条件和隧道设计要求,选择合适的开挖方法,如钻爆法、盾构法、掘进机法等。
确保开挖方法既能保证施工安全,又能满足质量要求。
2、开挖尺寸控制严格控制隧道的开挖尺寸,避免超挖和欠挖。
超挖会增加回填量和成本,欠挖则会影响隧道的结构受力和使用功能。
3、支护及时跟进在开挖过程中,及时进行支护,如锚杆支护、喷射混凝土支护等。
支护要牢固可靠,能够有效控制围岩变形,保证施工安全和质量。
4、爆破控制在钻爆法施工中,合理设计爆破参数,控制爆破震动和飞石,减少对围岩的扰动和破坏。
三、初期支护的质量控制1、锚杆施工锚杆的长度、间距、角度和锚固力应符合设计要求。
锚杆安装要牢固,注浆要饱满,确保锚杆能够有效地发挥支护作用。
2、喷射混凝土喷射混凝土的配合比要合理,喷射厚度要均匀,表面要平整。
要保证喷射混凝土与围岩紧密结合,形成有效的支护结构。
3、钢拱架安装钢拱架的型号、尺寸和间距要符合设计要求,安装要牢固,连接要可靠。
钢拱架要与锚杆、喷射混凝土等形成共同的支护体系。
四、防水工程的质量控制1、防水卷材铺设选用质量合格的防水卷材,铺设要平整、牢固,搭接宽度要符合要求。
隧道施工质量控制要点一、引言隧道施工质量控制是确保隧道工程建设达到设计要求、保证工程质量的重要环节。
本文将详细介绍隧道施工质量控制的要点,包括施工前准备、隧道开挖、支护、衬砌、排水及通风、施工质量检测等方面。
二、施工前准备1. 地质勘察:进行详细的地质勘察,包括地层分析、岩土力学参数测试等,以确定隧道施工的地质条件和施工方法。
2. 施工方案:编制详细的施工方案,包括开挖方法、支护方式、衬砌材料等,确保施工过程中的安全和质量。
3. 施工人员:组建合适的施工团队,包括工程师、技术人员和施工人员,确保施工人员具备相关的专业知识和经验。
三、隧道开挖1. 开挖方法:根据地质条件和设计要求,选择合适的开挖方法,包括爆破法、机械法等,并进行合理的施工序列安排。
2. 开挖控制:严格控制开挖进度和尺寸,确保开挖的准确性和平整度,避免出现过大的偏差和不平整的隧道壁面。
3. 地下水控制:根据地下水位和渗透性,采取适当的排水措施,保持隧道施工现场的干燥。
四、支护1. 支护材料:选择合适的支护材料,包括钢筋混凝土、预应力混凝土等,确保支护结构的强度和稳定性。
2. 支护方式:根据地质条件和设计要求,选择合适的支护方式,包括钢支撑、喷射混凝土等,并进行合理的施工工序安排。
3. 支护质量检测:进行支护质量的检测,包括支护结构的尺寸、强度、变形等指标,确保支护结构符合设计要求。
五、衬砌1. 衬砌材料:选择合适的衬砌材料,包括预制混凝土片、钢板等,确保衬砌结构的强度和耐久性。
2. 衬砌施工:进行衬砌的施工,包括衬砌结构的安装、固定等,确保衬砌结构的准确性和稳定性。
3. 衬砌质量检测:进行衬砌质量的检测,包括衬砌结构的尺寸、强度等指标,确保衬砌结构符合设计要求。
六、排水及通风1. 排水系统:建立合理的排水系统,包括排水管道、排水泵站等设施,确保隧道内的地下水和雨水能够及时排除。
2. 通风系统:建立合理的通风系统,包括通风管道、通风机等设施,确保隧道内的空气流通和污染物排放。
隧道施工质量控制要点一、引言隧道施工质量控制是保证隧道工程质量的重要环节。
本文将详细介绍隧道施工质量控制的要点,包括施工前准备、隧道开挖、支护与衬砌、排水与防水、通风与照明、施工监测等方面的内容。
通过严格控制每一个环节的质量,确保隧道工程的安全性和可靠性。
二、施工前准备1. 地质勘察和设计:进行详细的地质勘察,了解地质条件,确定隧道的设计方案和施工方法。
2. 施工组织设计:制定合理的施工组织设计,明确施工队伍、设备材料的配置,合理安排施工进度。
3. 质量控制计划:制定质量控制计划,明确各个工序的质量要求和控制措施。
三、隧道开挖1. 开挖方法:根据地质条件和设计要求,选择合适的开挖方法,确保开挖的安全和稳定。
2. 土方开挖:进行土方开挖时,严格控制开挖面的坡度和坡高,保证开挖面的稳定。
3. 爆破控制:对于需要爆破开挖的地段,严格控制爆破参数,确保爆破的安全和有效。
4. 垂直度控制:控制隧道的垂直度,避免浮现过大的高差,影响隧道的使用功能。
四、支护与衬砌1. 支护结构:根据地质条件和设计要求,选择合适的支护结构,确保隧道的稳定和安全。
2. 支护材料:选择合适的支护材料,确保其质量符合标准要求,提高支护结构的稳定性。
3. 衬砌施工:衬砌施工时,严格控制砌体的水平度和垂直度,保证衬砌的平整和坚固。
五、排水与防水1. 排水系统:设计合理的排水系统,确保隧道内的水流畅通,避免积水导致的问题。
2. 排水设施:安装有效的排水设施,包括排水管道、排水井等,保证排水系统的正常运行。
3. 防水处理:对于需要防水的部位,采用合适的防水材料和施工方法,确保隧道的防水效果。
六、通风与照明1. 通风系统:设计合理的通风系统,确保隧道内空气的流通,保证工人的健康和安全。
2. 通风设备:安装高效的通风设备,包括风机、通风管道等,保证通风系统的正常运行。
3. 照明系统:设计合理的照明系统,确保隧道内的照明充足,提高工作人员的工作效率和安全性。
隧道施工控制要点及措施1.安全教育培训:对施工人员进行必要的安全教育培训,包括施工安全规范、操作规程、应急处理等方面的内容,提高施工人员的安全意识和应对突发事件的能力。
2.安全设施建设:在施工现场和通风系统中设置灭火器、安全出口、应急标志等设施,确保施工人员的安全逃生和灭火能力。
3.隧道围岩支护:针对不同地质条件和隧道类型,采用适当的围岩支护措施,如锚杆、喷锚网、钢支护等,确保施工过程中不发生地质灾害。
4.施工现场管理:建立相应的施工现场管理制度,包括施工区域划分、安全警示标识、现场巡检等,确保施工现场的安全秩序和安全环境。
5.施工作业规范:制定详细的施工作业规范,明确各个作业环节的操作要求和注意事项,提前做好施工准备工作,减少安全事故的发生。
1.质量管理体系:建立符合ISO9001质量管理体系要求的管理体系,确保施工过程中各个环节的质量可控,提高施工质量。
2.施工工艺控制:对隧道各个施工工艺进行详细的质量控制方案制定,包括开挖、支护、衬砌等工艺,确保施工工艺规范、操作正确。
3.质量检测监控:采用现代化的检测设备和方法,对施工过程中的质量进行监控和检测,如测量支护形变、强度检测等,及时发现问题并采取相应措施。
4.材料质量控制:严格按照相关标准和规定采购和使用施工材料,做好材料的验收和保管工作,防止使用低质量材料影响施工质量。
5.施工质量检验:组织专业的质量检验力量,定期对施工过程和施工成果进行抽查和检验,确保施工质量符合规定标准。
1.施工计划编制:根据工程量、资源情况和工期要求,制定合理的施工计划,包括总体施工计划和详细的施工进度计划,保证施工进度可控。
2.进度监控管理:建立进度监控体系,对施工进度进行实时监控和管理,如使用进度管理软件、制定进度控制指标等,及时发现偏差并采取调整措施。
3.施工组织管理:合理组织施工作业,制定详细的施工方案,明确各个分部工程和施工工序的工期要求和完成时间,确保施工过程顺利进行。
隧道施工控制要点1.施工前的准备工作:隧道施工前,应进行充分的准备工作。
包括确定隧道线路和横断面,设计施工方案,制定施工计划和安全预案,准备所需材料和设备等。
2.施工过程中的安全措施:隧道施工安全是施工过程中最重要的要点之一、包括施工现场的安全防护,对施工人员的培训和安全教育,定期检查和维护施工设备的安全性等。
3.土质和岩石的勘探与分析:在进行隧道施工之前,应进行详细的勘探和分析工作,了解隧道所经过的地质情况。
通过地质勘探和岩石力学性质的测试,确定施工方案和相关施工措施。
4.施工过程中的地面沉降:隧道施工过程中,地面沉降是一种常见的问题。
为了防止地面塌陷和降低沉降量,需要采取相应的地下支撑和加固措施。
如采用钢支撑、压力注浆、地下冻结等。
5.隧道施工的排水问题:在隧道施工过程中,水是一个严重的问题,需要采取相应的排水措施。
其中包括合理的排水系统设计,安装有效的排水设备和技术,及时清理施工现场的积水等。
6.隧道施工中的通风和防火要求:隧道中的通风和防火是非常重要的要点之一、需要确保隧道内有足够的通风系统和设备,以保持空气流通和疏散烟雾。
另外,还需要采取合适的防火措施,如安装防火装置、使用防火材料等。
7.施工质量控制:隧道施工的质量控制是确保工程顺利进行和保证隧道质量的重要要点。
需要对施工过程中的关键参数进行监测和控制,及时进行质量检查和调整。
并对施工过程中发现的问题及时处理和解决。
8.施工进度控制:隧道施工过程中的进度控制是非常重要的,需要制定合理的施工计划和安排,定期检查和评估施工进展情况,及时调整施工措施和解决施工过程中的问题,确保施工进度按计划进行。
9.施工中的环境保护:隧道施工过程中需要注意环境保护。
包括噪音、震动、灰尘等对周围环境的影响和污染,需要采取相应的措施进行防止和控制。
10.施工后的维护和监测:隧道施工完成后,需要进行维护和监测工作。
包括对隧道结构和设备的定期检查和维护,以及对隧道周围环境和地质情况的监测,确保隧道的安全和可靠使用。
隧道施工质量控制要点一、引言隧道施工质量控制是确保隧道工程施工过程中质量达到预期要求的关键环节。
本文将从设计、材料、施工工艺、施工人员等方面介绍隧道施工质量控制的要点。
二、设计要点1. 地质勘察:进行全面的地质勘察,包括地层情况、地下水位、地下水质等,为隧道设计提供准确的地质数据。
2. 结构设计:根据地质条件、交通要求等确定隧道的结构形式、尺寸和强度等参数,确保隧道在使用寿命内具有足够的承载能力和稳定性。
3. 排水设计:合理设计隧道的排水系统,确保雨水和地下水能够及时排除,防止隧道内积水和渗漏。
三、材料要点1. 隧道衬砌材料:选择符合规范要求的高强度混凝土,确保衬砌结构的稳定性和耐久性。
2. 隧道防水材料:选择具有良好防水性能的材料,确保隧道内部不受地下水的侵蚀和渗漏。
3. 隧道支护材料:选择适当的支护材料,如钢筋、锚杆等,确保隧道在施工过程中的稳定性和安全性。
四、施工工艺要点1. 隧道开挖:采用合理的开挖方法,如顶管法、隧道掘进法等,确保隧道的开挖平整度和纵横断面的准确度。
2. 隧道衬砌施工:采用专业的施工设备和工艺,确保衬砌结构的准确度和质量。
3. 隧道防水施工:严格按照防水设计要求进行施工,确保隧道内部的防水层完整、牢固。
4. 隧道支护施工:根据地质条件和设计要求选择合适的支护方法和材料,确保隧道的稳定性和安全性。
五、施工人员要点1. 施工人员素质:要求施工人员具有相关专业知识和经验,熟悉施工工艺和操作规程,能够独立完成施工任务。
2. 施工人员培训:对施工人员进行必要的培训,提高其安全意识和质量意识,确保施工过程中的安全和质量。
3. 施工人员配备:根据施工规模和要求,合理配备足够数量的施工人员,确保施工进度和质量。
六、质量控制要点1. 施工过程监控:对隧道施工过程进行全程监控,包括开挖、衬砌、防水、支护等各个环节,及时发现和解决质量问题。
2. 质量检测:进行必要的质量检测,如混凝土强度检测、衬砌尺寸检测、防水层厚度检测等,确保施工质量符合设计要求。
隧道施工质量控制要点一、引言隧道施工质量控制是保证隧道工程建设质量的关键环节。
本文将详细介绍隧道施工质量控制的要点,包括施工前的准备工作、隧道施工过程中的质量控制措施以及施工后的验收标准。
二、施工前的准备工作1. 工程设计:确保隧道工程设计符合相关标准和规范,满足工程要求。
2. 施工方案:制定详细的施工方案,包括施工方法、工期计划、施工机械设备等内容。
3. 材料采购:选择符合质量要求的材料,并进行必要的质量检测。
4. 施工人员培训:对施工人员进行必要的培训,确保他们具备相关的技能和知识。
三、隧道施工过程中的质量控制措施1. 基坑开挖:确保基坑开挖的尺寸、坡度和平整度符合设计要求,采取必要的支护措施。
2. 地下水处理:对地下水进行处理,确保施工现场的排水系统正常运行。
3. 隧道掘进:控制掘进速度,保证隧道的稳定性和安全性。
4. 锚杆喷射:按照设计要求进行锚杆喷射,确保隧道的支护效果。
5. 隧道衬砌:对隧道衬砌进行质量检测,确保衬砌的均匀性和坚固性。
6. 隧道通风系统:安装和调试隧道通风系统,确保通风效果良好。
7. 隧道照明系统:安装和调试隧道照明系统,确保照明效果满足要求。
四、施工后的验收标准1. 隧道尺寸:测量隧道的尺寸,确保符合设计要求。
2. 衬砌质量:检查隧道衬砌的均匀性和坚固性,确保符合相关标准。
3. 支护结构:检查锚杆喷射和其他支护结构的质量,确保其安全可靠。
4. 通风系统:测试隧道通风系统的效果,确保通风良好。
5. 照明系统:测试隧道照明系统的亮度和稳定性,确保照明效果满足要求。
6. 防水性能:对隧道的防水性能进行测试,确保隧道不受渗水影响。
五、结论隧道施工质量控制是保证隧道工程建设质量的重要环节。
通过施工前的准备工作、施工过程中的质量控制措施以及施工后的验收标准,可以有效地控制隧道施工质量,确保隧道工程的安全和可靠性。
同时,为了提高施工质量,施工方应不断总结经验,不断改进施工工艺和技术,不断提升施工人员的素质和技能。
最全隧道工程工序施工流程及控制要点隧道工程是现代交通建设中不可或缺的一环,其施工流程需要经过多个工序,并严格控制各项要素,以确保运行安全和施工质量。
本文将为大家介绍隧道工程的施工流程和控制要点。
一、前期准备工作1. 检查与调查在隧道工程施工前,需要进行现场检查和调查,确定其地质与地貌、行车可行性、环境评价等因素。
通过对地质条件等因素的调查,确定施工工艺和方案。
2. 整体规划在调查后,需要进行整体规划,包括设计方案、工期安排和人员与物资配置等。
3. 录像测量在施工前,需要进行现场录像测量,确定地层金属杆和控制点的位置。
二、掘进工程1. 边界掘进边界掘进是隧道工程的第一个阶段。
在掘进过程中,需要预留出隧道墙壁与地面之间的距离,以确保安全。
2. 正常掘进在边界掘进完成后,进行正常掘进。
正常掘进需要使用隧道掘进机,操作人员需要在现场进行监控,确保工作的安全性和高效性。
3. 爆破掘进在边界和正常掘进完成后,进行爆破掘进。
爆破需要进行周密的计划,控制爆炸的规模和时机,以确保安全。
4. 爆破后加固在爆破掘进时,需要对掘进面进行加固,以确保现场人员和设备的安全。
三、支护工程隧道工程掘进完成后,需要进行支护工程。
支护工程主要包括以下几个方面:1. 掏槽在支护工程中,需要先进行掏槽。
掏槽需要在掘进面周围进行,以便为隧道墙壁和顶部的支护留出足够的空间。
2. 注浆掏槽完成后,需要进行注浆。
注浆需要对隧道墙壁和顶部进行处理,以达到加固的目的。
3. 衬砌注浆完成后,需要进行衬砌。
衬砌主要是使用预制砖块或预制钢筋混凝土片,固定在隧道墙壁和顶部。
4. 支架在衬砌完成后,需要进行支架。
支架主要是进行钢架的安装,以支撑整个隧道。
四、内装工程内装工程是隧道工程施工的最后一个环节。
主要包括照明,通风和排水等方面。
内装工程需要在隧道施工结束后进行。
五、隧道工程施工过程中的控制要点1. 作业安排作业安排需要进行合理的规划和安排,以确保不同工序之间的衔接。
第1节超前地质预报1、隧道超前地质预测预报的要紧内容隧道超前地质预测预报包括隧道所在地区地质分析与宏观地质预报、隧道洞身不良地质及灾难地质超前预报和重大施工地质灾难临警预报。
(1)、地区地质分析与宏观地质预报要紧预报开挖面前方的围岩级不的稳定性,及时修改设计,调整支护类型;预报洞内涌水量大小的变化规律以及对环境地质与工程的阻碍。
(2)、不良地质及灾难地质超前预报要紧预报开挖面前方岩性变化和不良地质体的范围、规模、性质,以及突水、突泥、坍塌、岩爆、有害气体等灾难地质的发生概率,提出施工预防措施;预报断层的位置、宽度、产状、性质、破裂带物质状态、充水情况、稳定程度等,提出施工对策。
(3)、重大施工地质灾难监警预报针对开挖面前方有可能引发的大规模突水、突泥、坍塌、冒落、变形、瓦斯爆炸等重大地质灾难建立临警预报系统,要紧预报隧道洞身所通过的深大富水断裂、富水向斜的核部、富水砂层、软土、极软岩、煤系地层等,评判其危害程度,提出施工方案对策。
总的来讲,隧道超前地质预测预报要紧针对以下方面开展: (1)、断层及其阻碍带和节理密集带的位置、规模和性质;(2)、软弱夹层(含煤层)的位置、规模极其性质;(3)、岩溶发育位置、性质及其规模;(4)、不同岩类间接触面位置;(5)、采空区、废弃巷道分布及其与隧道的空间关系;(6)、工程地质灾难可能发生的位置和规模推断;(7)、隧道围岩级不变化及分界位置确定;(8)、不同风化程度岩体的分界;(9)、不良地质体的地质灾难发生可能性及程度(10)、隧道涌水位置、水压及水量推断。
2、隧道施工期超前地质预测预报隧道施工期超前地质预测预报是一项系统性工作,应纳入施工工序。
隧道施工期超前地质预测预报的要紧方法有:地质分析法、超前平行导坑(隧道)预报法、超前水平钻孔法、波反射法(包括TSP法、地质雷达法、HSP法、地振反射法、陆地声纳法)、红外线探水。
隧道施工期进行超前地质预测预报要紧目的为:(1)、保证隧道施工安全,减少由于揭露发育不规律管道岩溶产生的大量突泥、涌水而带来的损失;(2)、为动态设计、施工提供必要的地质参数,如:地下水压力、水量、管道岩溶的大小、方位及含煤地层的瓦斯参数、断层及泥化夹层的分布、岩体性状等;做好地质超前预报能够节约大量资金。
通过超前预报,掌握前方地质、地下水状况,有针对性地采取施工防范措施,能够有效减少事故的发生,节约投资。
(1)、地质分析法地质调查与推断是隧道地质超前预报最差不多的方法,能够随时进行,不干扰施工。
其他预报方法的解释应用,差不多上在地质资料分析推断基础上进行的。
通过收集和分析地质资料、地表详细调查、隧道内地质编录、地质素描、数码照相、超前钻孔、涌水量预测等方法,了解隧道所处地段的地质条件,通过对比、论证、推断,预报隧道施工前方的工程地质、水文地质情况。
地质分析法的应用离不开施工前的地表调查,施工前地表调查要紧针对以下几个方面开展:①、调查地表水文地质状况,要紧是地表水系(水库、泉井、溪流)的位置标高、补给来源、流向等内容;②、调查断层的位置所在、产状与富水性;③、调查岩层褶皱的差不多形态类型和轴面产状;④、调查溶洞和暗河的出入口位置,并分析其流径和隧道中心线的空间关系。
依照设计资料和地表勘查报告,采纳地面地质体投影法和断层参数预测法进行不良地质宏观预报。
施工期间,通过对洞内开挖面进行地质素描、涌水量动态变化的长期观测记录,掌握地下水初期涌水量、衰减涌水量和稳定涌水量的变化规律,综合分析地层、断层等构造以及基岩裂隙水的运动特点,查明地下水的补给、径流及排泄途径,预报未开挖段水文地质情况。
对隧道开挖前涌水量的定量预测,往往与隧道开挖实际涌水量有一定的差距,应进行对比分析,总结经验,提高预报水平。
地质分析法隧道施工期超前地质预报是最早开展的,也是任何其它隧道施工期超前地质预报方法的基础。
趋势分构造相关性水文地质预地质分析法超前地质预测预报程序框图(2)、超前平行导坑预报法在隧道内或隧道附近开挖一平行的小断面导坑,对导坑施工揭露的地质情况进行地质编录、素描、作图,综合分析其地层岩性、地质构造、水文地质情况,依照地质理论预测相应段隧道的工程地质和水文地质条件,以及可能发生地质灾难的位置、性质、规模,并提出防治措施意见。
超前平行导坑法最为直观,精确度专门高,属于直接揭示法。
通过直观的地质情况,施工单位可提早了解主隧道开挖断面的地质情况,以便采取相应的工程防护措施。
其缺点是成本高,对施工阻碍大。
横断面纵断面TBM导坑超前隧道施工技术TBM导坑超前施工方法能够看作是超前导坑预报法的特例。
TBM导坑超前隧道施工除起到超前地质预测预报作用外,还可起到其它的辅助施工作用,要紧可归纳为以下几点:①、围岩调查,地质预报;②、排水通道,改善围岩条件;③、对不稳定地段进行事前加固;④、爆破扩大时,起到掏槽作用;⑤、可作为施工中的风道。
采纳超前平行导坑进行隧道地质超前预测预报,应做好以下工作。
①、超前平行导坑施工所遇地质情况记录:包括边墙地质调查和掌子面地质素描;②、必要的测试试验(岩石、岩体声速测试和岩石强度试验等);③、地质作图。
要紧是平面展示隧道穿越地层分布及产状、岩性、构造分布及产状、不良地质体(带)分布、专门地层分布及产状、洞内涌水及塌方点分布等;④、按超前平行导坑与施工隧道的平面关系,依照超前平行导坑所遇到的水文、地质情况,通过计算、相关性分析,推测隧道将遇到的地质情况。
当隧道所处地区受构造运动变动较小时,这种方法预测的准确性要紧取决于平行导坑与主隧道的间距。
(3)、超前水平钻孔法超前水平钻孔法是用钻探设备向开挖面前方钻探,直接揭示隧道开挖面前方几十米的地层岩性、岩体结构、构造、地下水、岩溶洞穴充填物及其性质、岩体完整程度等资料,还可通过岩芯试验获得岩石强度等定量指标,是超前地质预报中最直接的方法。
适用于差不多差不多认定的要紧不良地质区段,特不是在岩溶隧道的超前地质预报中应用较多。
采纳此方法不仅能够确定掌子面前方地质情况,而且能够起到探水的作用。
在钻探工艺方面,超前水平钻孔的方向操纵有一定的技术难度,且施工速度慢、费用较高、对施工干扰较大,通常只在隧道部分重点区段、作为其它超前地质预测预报方法的验证手段使用。
依照钻孔长度的不同,又可分为长距离(≥80m)、中距离(40~80m)、短距离(<40m)三种;依照在钻孔过程中是否钻取岩芯,又分为取芯和不取芯两种形式。
超前钻探的布孔数量,视不良地质的性质和可能发生施工地质灾难的严峻程度来决定。
关于较大的断层破裂带,布置1孔至多2~3孔即可达到预报的目的;关于溶洞、暗河或岩溶淤泥带等可能突水区域,则以布置5孔为宜。
布孔的位置要紧依据其它超前地质预报(通常为TSP法、地质雷达法)的结论来确定。
(4)、波反射法波反射法要紧利用声波、超声波、地震波及电磁波在地层中传播、反射,通过信号采集系统接收反射信号,判释隧道掌子面前方反射界面(断层、软弱夹层等)距隧道掌子面的距离来进行隧道施工期超前地质预报。
也是物理探测法进行隧道超前地质预报的要紧组成部分,应用较为广泛的几种波反射法要紧包括TS P法、电磁波反射法(地质雷达法)、声波反射法(HSP)、地震反射法、陆地声纳法等。
①、TSP(隧道地震勘探)法目前国内采纳的地震波探测仪要紧是引进的TSP203超前地质预报系统,它利用地震波在不均匀地质体中产生的反射波特性,来预测隧道掌子面前方及周围临近区域地质状况。
采纳TSP法进行超前地质预报,通常在隧道一侧的边墙部位,将一定数量(一般为24个)炮点按一定间距布置成一条直线,用少量炸药爆炸激发,爆炸产生的地震波信号沿隧道方向以球面波形式传播,地震波在不同岩层中传播速度不同,当遇到地质界面时,诸如:断层破裂带、溶洞、大的节理面等,一部分地震波将会反射回来,反射波经一段时刻后到达传感器时被仪器接收,通过计算软件分析前方围岩软硬状况、界面位置、界面与隧道轴线相交角度及距掌子面的距离,初步测定岩石的弹性模量、密度、泊松比等参数。
通过专用分析软件得到反射波图像,通过对反射波特征的分析,结合区域地质资料、观测地质资料能够确定隧道前方及周边区域地质构造的位置和特征。
TSP法隧道超前地质预报原理图实施TSP法超前地质预报应严格按规定布置震源和接收传感器钻孔,并保证质量,特不时孔距。
TSP法的要紧技术指标为: 1)、探测距离一般为掌子面前方300~500m;但有效预报距离一般为掌子面前方100m左右,操作人员水平较高时可预测150~200m;2)、最高分辨率可达到1m地质体;3)、解译技术是TSP实现超前地质预报的最关键技术,也是难度最大的技术。
预报精度、准确度与操作人员解译水平有关,对水平较高人员而言,对不良地质体位置预报精度可达90%、规模的预报精度可达85%。
TSP法超前地质预报能预报以下内容:1)、预报隧道掌子面前方断层破裂带、软岩、岩溶陷落柱等不良地质体的性质、位置和规模;2)、预报涌水量较大的富水地质体和废弃老窑、采空区等的存在、位置和规模;3)、预报煤系地层的边界和其中的煤层、富水砂岩;4)、粗略的预报围岩级不;5)、定性地预报发生塌方、突泥突水等施工灾难的危险性。
②、地质雷达法(电磁波反射法)地质雷达法是通过天线向前方发出电磁波,利用无线电波检测地下介质分布和对不可见目标体或地下界面进行扫描,以确定其内部结构形态和位置的电磁技术。
电磁波通过天线发射,遇到不同阻抗界面(如断层、溶洞等)时,将产生反射,经天线接收。
接收机利用分时采样原理和数据组合方式,把天线接收的信号转化为数字信号,主机系统再将数字信号转化为模拟信号或彩色线迹信号,并以时刻剖面的形式显示。
它对断层、岩脉、含水带、岩溶洞穴等均有较好反映,探测距离一般为20米左右,且易受隧道洞内机械、管线的干扰。
地质雷达法被认为是目前分辨率最高的地球物理方法,在超前地质预报中要紧是配合地震反射法(TSP法)使用。
试验表明,采纳地质雷达对隧底、边墙、隧顶外围岩的不良地质探测效果最好,在超前平行导坑中应用可对正洞起到超前地质预报的作用,③、HSP(水平声波反射)法HSP(水平声波法反射)法是向岩体中辐射一定频率的声波,当声波传播路径中存在两种不同介质界面时,声波将发生折射、反射,频谱特征发生变化,通过探测反射波信号,求得传播特征后,便可了解前方的岩体特征。
HSP法是在隧道掌子面后两侧边墙脚按一定间距(1~3m)各布置一排浅孔(6~12个),孔深1~3m,下倾20~40°。
一侧浅孔采纳电火花源进行声波发射;另一侧浅孔中安设接收换能器,接收声波发射源发射经隧道底围岩传到的直达波和经隧道掌子面前方界面(断层、岩性分界面等)反射回来的声波信号。
