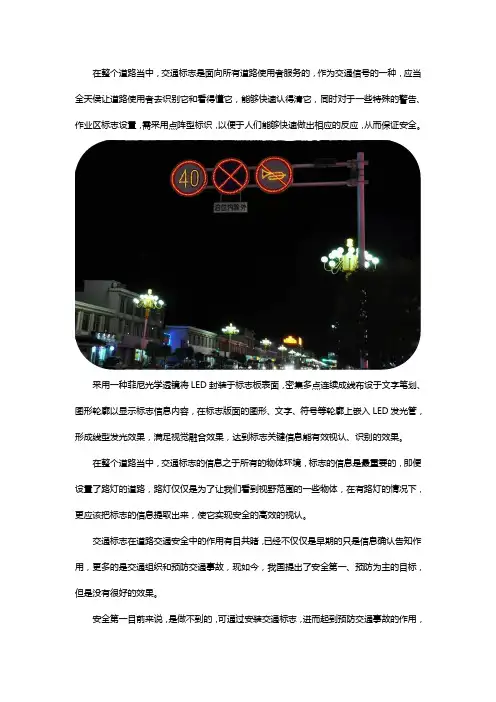

点阵显示主动发光标志

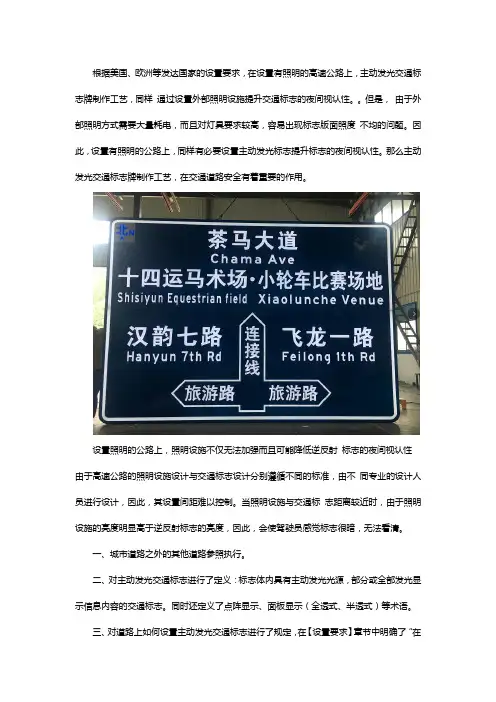

根据美国、欧洲等发达国家的设置要求，在设置有照明的高速公路上，主动发光交通标志牌制作工艺，同样通过设置外部照明设施提升交通标志的夜间视认性。

但是，由于外部照明方式需要大量耗电，而且对灯具要求较高，容易出现标志版面照度不均的问题。

因此，设置有照明的公路上，同样有必要设置主动发光标志提升标志的夜间视认性。

那么主动发光交通标志牌制作工艺，在交通道路安全有着重要的作用。

设置照明的公路上，照明设施不仅无法加强而且可能降低逆反射标志的夜间视认性由于高速公路的照明设施设计与交通标志设计分别遵循不同的标准，由不同专业的设计人员进行设计，因此，其设置间距难以控制。

当照明设施与交通标志距离较近时，由于照明设施的亮度明显高于逆反射标志的亮度，因此，会使驾驶员感觉标志很暗，无法看清。

一、城市道路之外的其他道路参照执行。

二、对主动发光交通标志进行了定义：标志体内具有主动发光光源，部分或全部发光显示信息内容的交通标志。

同时还定义了点阵显示、面板显示（全透式、半透式）等术语。

三、对道路上如何设置主动发光交通标志进行了规定，在【设置要求】章节中明确了“在低能见度、视认效果不佳的情况下，led主动发光交通标志牌，应设置”等10项，面板显示标志成为优选；明确了6种应设置的道路点段，10种宜设置的道路场景；还明确了显示要求、发光要求、发光时段等。

四、对主动发光交通标志的施工、验收、检查与维护提出了要求，其中包括“供应商应提供有资质的第三方检验机构出具的产品检测报告”等严格的质量事前控制措施。

（注：相对应的团体标准T/CSIA001-2018《面板显示主动发光交通标志》中要求产品应型式检验合格）。

中国最早于八十年代初引进了美国的反光膜材料制作交通标志，沿用至今。

一直以来，交通工程界仅仅意识到反光膜制作交通标志带来的良好夜间反光视认性优点，却鲜有研究它的技术缺陷和不足，以及直接或间接产生的交通安全隐患、导致发生交通事故。

南京赛康交通安全科技股份有限公司生产的主动发光交通标志牌制作工艺是业界的较优质的选择。

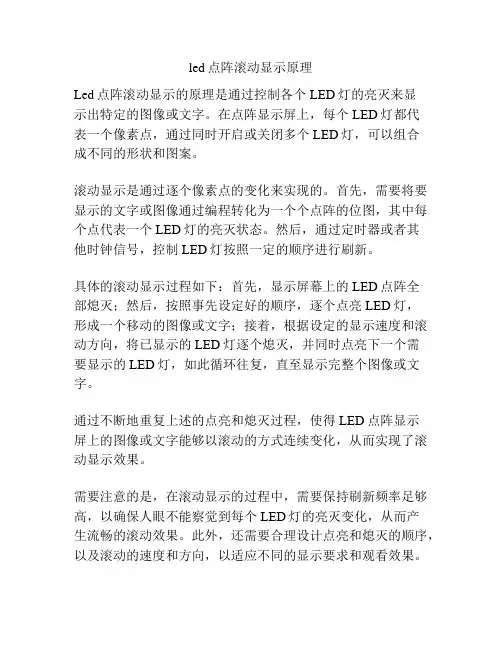

led点阵滚动显示原理
Led点阵滚动显示的原理是通过控制各个LED灯的亮灭来显
示出特定的图像或文字。

在点阵显示屏上，每个LED灯都代
表一个像素点，通过同时开启或关闭多个LED灯，可以组合
成不同的形状和图案。

滚动显示是通过逐个像素点的变化来实现的。

首先，需要将要显示的文字或图像通过编程转化为一个个点阵的位图，其中每个点代表一个LED灯的亮灭状态。

然后，通过定时器或者其
他时钟信号，控制LED灯按照一定的顺序进行刷新。

具体的滚动显示过程如下：首先，显示屏幕上的LED点阵全
部熄灭；然后，按照事先设定好的顺序，逐个点亮LED灯，
形成一个移动的图像或文字；接着，根据设定的显示速度和滚动方向，将已显示的LED灯逐个熄灭，并同时点亮下一个需
要显示的LED灯，如此循环往复，直至显示完整个图像或文字。

通过不断地重复上述的点亮和熄灭过程，使得LED点阵显示
屏上的图像或文字能够以滚动的方式连续变化，从而实现了滚动显示效果。

需要注意的是，在滚动显示的过程中，需要保持刷新频率足够高，以确保人眼不能察觉到每个LED灯的亮灭变化，从而产
生流畅的滚动效果。

此外，还需要合理设计点亮和熄灭的顺序，以及滚动的速度和方向，以适应不同的显示要求和观看效果。

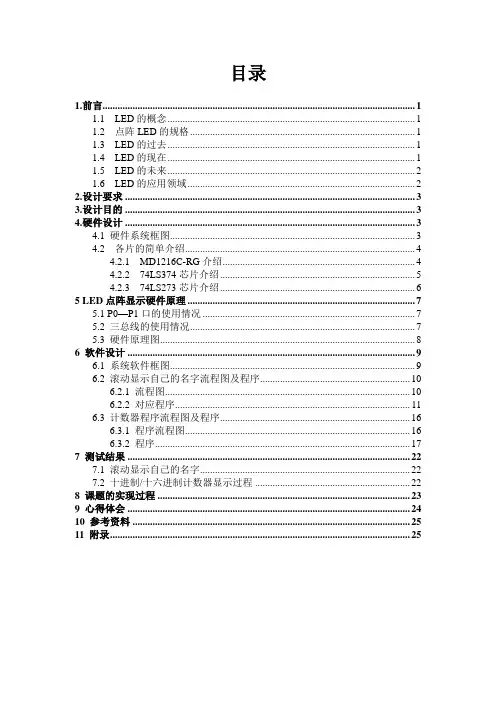

目录1.前言 (1)1.1 LED的概念 (1)1.2 点阵LED的规格 (1)1.3 LED的过去 (1)1.4 LED的现在 (1)1.5 LED的未来 (2)1.6 LED的应用领域 (2)2.设计要求 (3)3.设计目的 (3)4.硬件设计 (3)4.1 硬件系统框图 (3)4.2 各片的简单介绍 (4)4.2.1 MD1216C-RG介绍 (4)4.2.2 74LS374芯片介绍 (5)4.2.3 74LS273芯片介绍 (6)5 LED点阵显示硬件原理 (7)5.1 P0—P1口的使用情况 (7)5.2 三总线的使用情况 (7)5.3 硬件原理图 (8)6 软件设计 (9)6.1 系统软件框图 (9)6.2 滚动显示自己的名字流程图及程序 (10)6.2.1 流程图 (10)6.2.2 对应程序 (11)6.3 计数器程序流程图及程序 (16)6.3.1 程序流程图 (16)6.3.2 程序 (17)7 测试结果 (22)7.1 滚动显示自己的名字 (22)7.2 十进制/十六进制计数器显示过程 (22)8 课题的实现过程 (23)9 心得体会 (24)10 参考资料 (25)11 附录 (25)1.前言1.1 LED的概念LED（Light Emitting Diode）,即发光二极管，是一种半导体固体发光器件，它是利用固体半导体芯片作为发光材料，当两端加上正向电压，半导体中的载流子发生复合引起光子发射而产生光。

LED可以直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

1.2 点阵LED的规格点阵LED显示器是把一些LED组合在同一个包装中，常见的规格有5*7，8*8，16*16等几种。

通常，若要显示阿拉伯数字、英文字母、特殊符号等，则可采用5*7的点阵即可够用，若要显示中文字，则需要4片8*8的点阵组成16*16的点阵显示器才能显示一个中文字。

1.3 LED的过去LED是发光二极管英文Light Emitting Diode 的简称，是六十年代末发展起来的一种半导体显示器件。

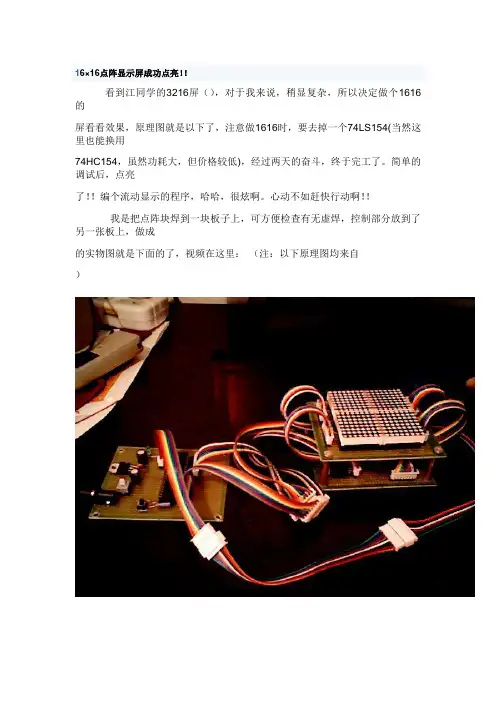

16×16点阵显示屏成功点亮！！看到江同学的3216屏（），对于我来说，稍显复杂，所以决定做个1616的屏看看效果，原理图就是以下了，注意做1616时，要去掉一个74LS154(当然这里也能换用74HC154，虽然功耗大，但价格较低)，经过两天的奋斗，终于完工了。

简单的调试后，点亮了！！编个流动显示的程序，哈哈，很炫啊。

心动不如赶快行动啊！！我是把点阵块焊到一块板子上，可方便检查有无虚焊，控制部分放到了另一张板上，做成的实物图就是下面的了，视频在这里：（注：以下原理图均来自）/*********************************************************程序名称：LED1616点阵流动显示汉字简要说明：最大可显示16*16汉字P0口接上行线，P2口接下行线，P3口接扫描线编写：改编：springvirus*********************************************************/#include <AT89X52.h>#define hang1 P0 //上行线#define hang2 P2 //下行线#define lie P1 //列线#define sum sizeof(hanzi)/32 //自动计算汉字字数/*****参数设置*****/#define ziti 16 //字体大小（宽度）#define light 50 //显示亮度#define move_speed 50 //移动速度unsigned char code hanzi[]={/*-- 文字: 自--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xF8,0x48,0x48,0x4C,0x4B,0x4A,0x48,0x48,0x48,0xF8,0x00,0x00,0x00 ,0x00,0x00,0x00,0xFF,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0xFF,0x00,0x00,0x00,/*-- 文字: 制--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x50,0x4F,0x4A,0x48,0xFF,0x48,0x48,0x48,0x00,0xFC,0x00,0x00,0xFF,0x00,0x00, 0x00,0x00,0x3F,0x01,0x01,0xFF,0x21,0x61,0x3F,0x00,0x0F,0x40,0x80,0x7F,0x00,0x00,/*-- 文字: 小--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xC0,0x70,0x20,0x00,0xFF,0x00,0x10,0x20,0xC0,0x80,0x00,0x00,0x00, 0x04,0x02,0x01,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x01,0x07,0x02,0x00,/*-- 文字: 型--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x12,0x92,0x7E,0x12,0x12,0xFE,0x12,0x12,0x10,0xFC,0x00,0x00,0xFF,0x00,0x00 ,0x40,0x42,0x49,0x48,0x48,0x48,0x49,0x7E,0x48,0x48,0x48,0x4A,0x4C,0x4B,0x40,0x00 ,/*-- 文字: 点--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xE0,0x20,0x20,0x20,0x3F,0x24,0x24,0x24,0xF4,0x24,0x00,0x00,0x00, 0x00,0x40,0x30,0x07,0x12,0x62,0x02,0x0A,0x12,0x62,0x02,0x0F,0x10,0x60,0x00,0x00,/*-- 文字: 阵--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0xFE,0x02,0x12,0x2A,0xC6,0x88,0xC8,0xB8,0x8F,0xE8,0x88,0x88,0x88,0x88,0x00,0x0 0,0xFF,0x00,0x02,0x04,0x03,0x04,0x04,0x04,0x04,0xFF,0x04,0x04,0x04,0x04,0x04,0x00, /*-- 文字: 显--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x3E,0x2A,0xEA,0x2A,0x2A,0x2A,0xEA,0x2A,0x3E,0x00,0x00,0x00,0x0 0,0x20,0x21,0x22,0x2C,0x20,0x3F,0x20,0x20,0x20,0x3F,0x28,0x24,0x23,0x20,0x20,0x00,/*-- 文字: 示--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x20,0x20,0x22,0x22,0x22,0x22,0xE2,0x22,0x22,0x22,0x22,0x22,0x20,0x20,0x00, 0x10,0x08,0x04,0x03,0x00,0x40,0x80,0x7F,0x00,0x00,0x01,0x02,0x0C,0x18,0x00,0x00,/*-- 文字: 系--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x02,0x22,0xB2,0xAA,0x66,0x62,0x22,0x11,0x4D,0x81,0x01,0x01,0x00,0x00 ,0x00,0x40,0x21,0x13,0x09,0x05,0x41,0x81,0x7F,0x01,0x05,0x09,0x13,0x62,0x00,0x00,/*-- 文字: 统--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x30,0x2C,0xA3,0x60,0x10,0x84,0xC4,0xA4,0x9D,0x86,0x84,0xA4,0xC4,0x84,0x0 0,0x20,0x22,0x23,0x12,0x12,0x92,0x40,0x30,0x0F,0x00,0x00,0x3F,0x40,0x41,0x70,0x00,/*****空白,用于区分显示内容的头和尾*****/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};uint k=0,j; //移位变量,k:移位个数uint a=0; //用于软件延时ulong s=(sum+1)*ziti; //s为全部列数uchar disbuf[16][2]; //定义显示缓冲区（16行两列的二维数组以开辟1个16*16汉字的空间）bit move_st; //移动标志/*****可变延时*****/void delay(void){uchar i;for(i=0;i<light;i++);}/*****初始化子程序*****/void init(void){TMOD=0x1;TH0=0xfc;TL0=0x18;}/*****计数器中断程序*****/void timer0(void) interrupt 1 //中断处理{TH0=0xfc;TL0=0x18;a++;}/*****汉字循环显示*****/void run_move(void){uchar k1,k2;if(a>=move_speed) //move_speed控制移动速度{if(k>s-ziti-1)k=0; //整屏移动列数k1=k/ziti;k2=k%ziti;j=ziti*2*k1+k2; //显示指针k++;move_st=1;a=0;}}/*****装载显示数据至缓冲区*****/void load_hanzi(void){uchar i;run_move();if(move_st){for(i=0;i<15;i++){disbuf[i][0]=disbuf[i+1][0];//移位处理disbuf[i][1]=disbuf[i+1][1];//移位处理}disbuf[15][0]=hanzi[j];disbuf[15][1]=(hanzi[ziti+j]);move_st=0;}}/*****扫描显示数据缓冲区的内容*****/ void display(void){uchar i;for (i=0;i<16;i++){lie=i;hang1=disbuf[i][0];hang2=disbuf[i][1];delay();hang1=0;hang2=0;}}/*****主程序*****/void main (void){ init();EA=1; //开中断TR0=1;ET0=1;while(1){ load_hanzi();display(); }}。

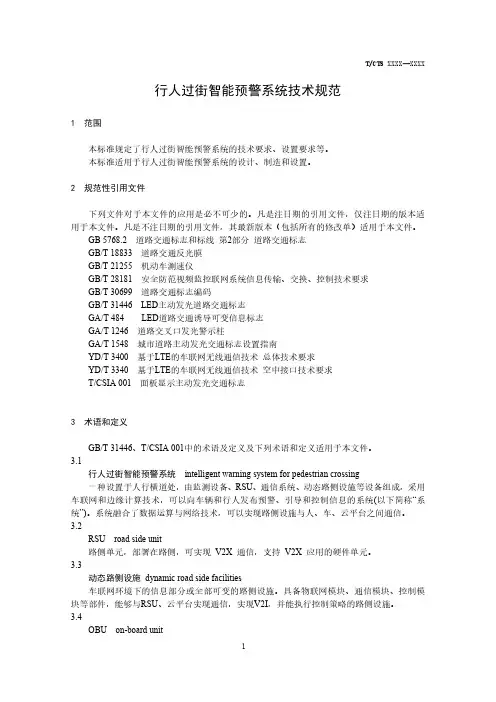

行人过街智能预警系统技术规范1 范围本标准规定了行人过街智能预警系统的技术要求、设置要求等。

本标准适用于行人过街智能预警系统的设计、制造和设置。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 5768.2 道路交通标志和标线第2部分道路交通标志GB/T 18833 道路交通反光膜GB/T 21255 机动车测速仪GB/T 28181 安全防范视频监控联网系统信息传输、交换、控制技术要求GB/T 30699 道路交通标志编码GB/T 31446 LED主动发光道路交通标志GA/T 484 LED道路交通诱导可变信息标志GA/T 1246 道路交叉口发光警示柱GA/T 1548 城市道路主动发光交通标志设置指南YD/T 3400 基于LTE的车联网无线通信技术总体技术要求YD/T 3340 基于LTE的车联网无线通信技术空中接口技术要求T/CSIA 001 面板显示主动发光交通标志3 术语和定义GB/T 31446、T/CSIA 001中的术语及定义及下列术语和定义适用于本文件。

3.1行人过街智能预警系统intelligent warning system for pedestrian crossing一种设置于人行横道处，由监测设备、RSU、通信系统、动态路侧设施等设备组成，采用车联网和边缘计算技术，可以向车辆和行人发布预警、引导和控制信息的系统(以下简称“系统”)。

系统融合了数据运算与网络技术，可以实现路侧设施与人、车、云平台之间通信。

3.2RSU road side unit路侧单元，部署在路侧，可实现V2X 通信，支持V2X 应用的硬件单元。

3.3动态路侧设施dynamic road side facilities车联网环境下的信息部分或全部可变的路侧设施。

具备物联网模块、通信模块、控制模块等部件，能够与RSU、云平台实现通信，实现V2I，并能执行控制策略的路侧设施。

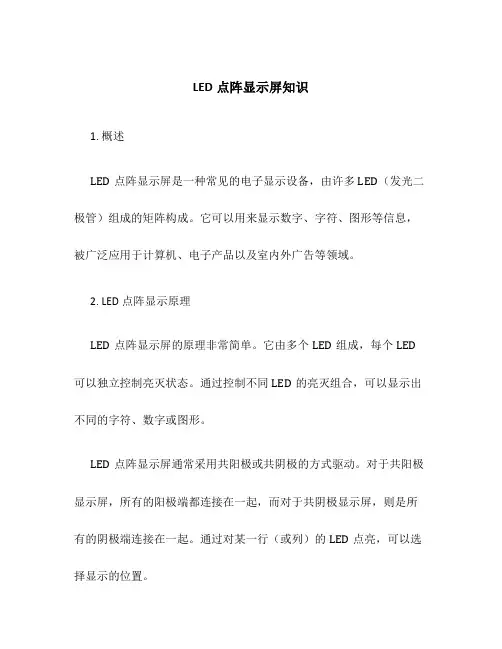

点阵屏显示原理及实验详解讲解标题：LED点阵屏学习攻略共享资料LED点阵屏学习攻略在经历了将近一个学期断断续续的点阵屏学习后，最后终于在AVR平台下完成了128*32点阵屏的无闪烁显示。

现把整个学习过程总结如下：无论是51单片机还是AVR单片机，点阵屏的显示原理是一样的，所以首先从51讲起。

说明：以下所有试验如无特殊说明均在Keil uVision3 + Proteus 6.9 SP5下仿真完成。

一．基于51的点阵屏显示：（1）点亮第一个8*8点阵:1.首先在Proteus下选择我们需要的元件，AT89C52、74LS138、MATRIX-8*8-GREEN(在这里使用绿色的点阵)。

在Proteus 6.9中8*8的点阵总共有四种颜色，分别为MATRIX-8*8-GREEN，MATRIX-8*8-BLUE，MATRIX-8*8-ORANGE ，MATRIX-8*8-RED。

在这里请大家牢记：红色的为上列选下行选；其它颜色的为上行选下列选！而所有的点阵都是高电平选中列，低电平选中行！也就是说如果某一个点所处的行信号为低，列信号为高，则该点被点亮！此结论是我们编程的基础。

2.在选择完以上三个元件后，我们开始布线，具体如下图：这里P2是列选，P3连接38译码器后作为行选。

选择38译码器的原因：38译码器每次可输出相应一个I/O口的低电平，正好与点阵屏的低电平选中行相对，并且节省了I/O口，大大方便了我们的编程和以后的扩展。

3.下面让我们把它点亮，先看一个简单的程序：（将奇数行偶数列的点点亮，效果如下图）下面是源代码：/************8*8LED点阵屏显示*****************/#includevoid delay(int z) //延时函数{int x,y;for(x=0;x<z;x++)< p="">for(y=0;y<110;y++);}void main(){while(1){P3=0; //行选，选择第一行P2=0x55; //列选，即该行显示的数据delay(5); //延时/*****下同*****/P3=2; //第三行P2=0x55;delay(5);P3=4; //第五行P2=0x55;delay(5);P3=6; //第七行P2=0x55;delay(5);}}上面的程序实现了将此8*8点阵的奇数行偶数列的点点亮的功能。

16×16点阵显示屏成功点亮！！看到江同学的3216屏（），对于我来说，稍显复杂，所以决定做个1616的屏看看效果，原理图就是以下了，注意做1616时，要去掉一个74LS154(当然这里也能换用74HC154，虽然功耗大，但价格较低)，经过两天的奋斗，终于完工了。

简单的调试后，点亮了！！编个流动显示的程序，哈哈，很炫啊。

心动不如赶快行动啊！！我是把点阵块焊到一块板子上，可方便检查有无虚焊，控制部分放到了另一张板上，做成的实物图就是下面的了，视频在这里：（注：以下原理图均来自）/********************************************************* 程序名称：LED1616点阵流动显示汉字简要说明：最大可显示16*16汉字P0口接上行线，P2口接下行线，P3口接扫描线编写：改编： springvirus*********************************************************/#include <>#define hang1 P0 //上行线#define hang2 P2 //下行线#define lie P1 //列线#define sum sizeof(hanzi)/32 //自动计算汉字字数/*****参数设置*****/#define ziti 16 //字体大小（宽度）#define light 50 //显示亮度#define move_speed 50 //移动速度unsigned char code hanzi[]={/*-- 文字: 自 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xF8,0x48,0x48,0x4C,0x4B,0x4A,0x48,0x48,0x48,0xF8,0x00,0x00,0x00 ,0x00,0x00,0x00,0xFF,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0xFF,0x00,0x00,0x00 ,/*-- 文字: 制 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x50,0x4F,0x4A,0x48,0xFF,0x48,0x48,0x48,0x00,0xFC,0x00,0x00,0xFF,0x00,0x00 ,0x00,0x00,0x3F,0x01,0x01,0xFF,0x21,0x61,0x3F,0x00,0x0F,0x40,0x80,0x7F,0x00,0x00 ,/*-- 文字: 小 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xC0,0x70,0x20,0x00,0xFF,0x00,0x10,0x20,0xC0,0x80,0x00,0x00,0x00 ,0x04,0x02,0x01,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x01,0x07,0x02,0x00 ,/*-- 文字: 型 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x12,0x92,0x7E,0x12,0x12,0xFE,0x12,0x12,0x10,0xFC,0x00,0x00,0xFF,0x00,0x00 ,0x40,0x42,0x49,0x48,0x48,0x48,0x49,0x7E,0x48,0x48,0x48,0x4A,0x4C,0x4B,0x40,0x00 ,/*-- 文字: 点 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xE0,0x20,0x20,0x20,0x3F,0x24,0x24,0x24,0xF4,0x24,0x00,0x00,0x00 ,0x00,0x40,0x30,0x07,0x12,0x62,0x02,0x0A,0x12,0x62,0x02,0x0F,0x10,0x60,0x00,0x00 ,/*-- 文字: 阵 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0xFE,0x02,0x12,0x2A,0xC6,0x88,0xC8,0xB8,0x8F,0xE8,0x88,0x88,0x88,0x88,0x00,0x00 ,0xFF,0x00,0x02,0x04,0x03,0x04,0x04,0x04,0x04,0xFF,0x04,0x04,0x04,0x04,0x04,0x00 ,/*-- 文字: 显 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x3E,0x2A,0xEA,0x2A,0x2A,0x2A,0xEA,0x2A,0x3E,0x00,0x00,0x00,0x00 ,0x20,0x21,0x22,0x2C,0x20,0x3F,0x20,0x20,0x20,0x3F,0x28,0x24,0x23,0x20,0x20,0x00 ,/*-- 文字: 示 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x20,0x20,0x22,0x22,0x22,0x22,0xE2,0x22,0x22,0x22,0x22,0x22,0x20,0x20,0x00 ,0x10,0x08,0x04,0x03,0x00,0x40,0x80,0x7F,0x00,0x00,0x01,0x02,0x0C,0x18,0x00,0x00 ,/*-- 文字: 系 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x02,0x22,0xB2,0xAA,0x66,0x62,0x22,0x11,0x4D,0x81,0x01,0x01,0x00,0x00 ,0x00,0x40,0x21,0x13,0x09,0x05,0x41,0x81,0x7F,0x01,0x05,0x09,0x13,0x62,0x00,0x00 ,/*-- 文字: 统 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x30,0x2C,0xA3,0x60,0x10,0x84,0xC4,0xA4,0x9D,0x86,0x84,0xA4,0xC4,0x84,0x00 ,0x20,0x22,0x23,0x12,0x12,0x92,0x40,0x30,0x0F,0x00,0x00,0x3F,0x40,0x41,0x70,0x00 ,/*****空白,用于区分显示内容的头和尾*****/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};uint k=0,j; //移位变量,k:移位个数uint a=0; //用于软件延时ulong s=(sum+1)*ziti; //s为全部列数uchar disbuf[16][2]; //定义显示缓冲区（16行两列的二维数组以开辟1个16*16汉字的空间）bit move_st; //移动标志/*****可变延时*****/void delay(void){uchar i;for(i=0;i<light;i++);}/*****初始化子程序*****/void init(void){TMOD=0x1;TH0=0xfc;TL0=0x18;}/*****计数器中断程序*****/void timer0(void) interrupt 1 //中断处理{TH0=0xfc;TL0=0x18;a++;}/*****汉字循环显示*****/void run_move(void){uchar k1,k2;if(a>=move_speed) //move_speed控制移动速度{if(k>s-ziti-1)k=0; //整屏移动列数k1=k/ziti;k2=k%ziti;j=ziti*2*k1+k2; //显示指针k++;move_st=1;a=0;}}/*****装载显示数据至缓冲区*****/void load_hanzi(void){uchar i;run_move();if(move_st){for(i=0;i<15;i++){disbuf[i][0]=disbuf[i+1][0];//移位处理 disbuf[i][1]=disbuf[i+1][1];//移位处理 }disbuf[15][0]=hanzi[j];disbuf[15][1]=(hanzi[ziti+j]);move_st=0;}}/*****扫描显示数据缓冲区的内容*****/void display(void){uchar i;for (i=0;i<16;i++){lie=i;hang1=disbuf[i][0]; hang2=disbuf[i][1]; delay();hang1=0;hang2=0;}}/*****主程序*****/ void main (void){ init();EA=1; //开中断TR0=1; ET0=1;while(1){ load_hanzi();display(); }}。
