电工技术第3章答案

第3章习题解答3-1 已知正弦交流电 u =2202sin （314t +30º），试求：（1）电压最大值U m 、有效值U 、角频率ω、周期T 和初相位角ϕu ；（2）当t =0和t =30314秒时刻，电压的两个瞬时值u ；（3）写出u 的相量表示式，并画出波形图。

解：由正弦的三要素知（1）2202m U V =，220U V =， 314ω=弧度/秒，220mS 314T π==，30u ϕ=︒。

（2）t=0时，202sin 30190u V =︒= 314t π=时，202sin 303306u V π⎛⎫=+︒= ⎪⎝⎭3-2已知频率相同的正弦电压和电流的相量式分别为j60100 V U e ︒=，4j3 A I =+。

试分别写出相量的三角式和极坐标式，并画出相量图。

解：100cos 60100sin 60U j V =︒+︒ 5/36.8I A =︒3-3已知电路的相量如题图3-3所示，其中U =220 V ，I 1=10 A ，I 2=52A ，当电压的初相位为ϕ=0，角频率为ω时，试写出它们的瞬时值表达式，并指出相位关系。

解：2202sin u t ω= V ()1102sin 60i t ω=+︒ A ()210sin 30i ω=+︒ A1I 超前60U ︒，2I 滞后30U ︒ 题图3-33-4某电路的电流如题图3-4所示，已知282sin(30)i t ω=+︒ A ，342sin(60)i t ω=+︒ A ，求电流i 1的有效值。

解：根据基尔霍夫电流定律及图可知：123i i i =+。

又 23,i i 的有效值相量分别为238/30,4/60I I =︒=︒题图3-4则 ()1238/304/608cos304cos608sin304sin608.97.5I I I J j =+=︒+︒=︒+︒+︒+︒=+22131138.97.5848411.62222I j A ⎛⎫∴=+=⨯+⨯+⨯+⨯= ⎪ ⎪⎝⎭3-5 在题图3-5所示的各电路中,每一支条路中的电量为同频率的正弦量,图中已标的数值为正弦量的有效值,试求电流表A 0或电压表V 0的值数(即有效值)。

习题3.1 某三相同步发电机，三相绕组连接成星形时的线电压为10.5kV ，若将它连接成三角形，则线电压是多少？若连接成星形时，B 相绕组的首末端接反了，则3 个线电压的有效值 U AB 、U BC 、U CA 各是多少？解：三相绕组连接成星形时U L =3U P ，线电压为10.5kV ，则每相绕组的电压为6.06kV ，若连接成三角形U L =U P ，则线电压为6.06kV 。

若连接成星形时，B 相绕组的首末端接反了，则B 相相电压的相位与原来的相差1800， 根据相量计算可得U AB =6.06 kV 、U BC =6.06 kV 、U CA =10.5 kV 。

3.2 题3.2 图所示的三相对称电路，线电压U L =380V ，每相负载Z = 6+j8Ω，试求相电压、相电流和线电流，并画出电压和电流的相量图。

题3.2 图解：由题意：负载作星接U l =3U p 因U l =380V ，则U a =U b =U c = = 220 （V ）设U a = 220/0°（V ）因相电流即线电流，其大小为：.220/0°I A == 22/−53°(A) 6 + j 8.I B = 22/−173ο(A).I C = 22/67°(A) 此时的相量图略。

3.3 有一电源和负载都是星形连接的对称三相电路，已知电源相电压为220V ，负载每相阻抗Z = Ω10 ，试求负载的相电流和线电流。

3 380第3 章三相交流电路习题解答77解：负载的相电压等于电源的相电压：U p = 220（V）U P 220(A)I l = I p = = = 22Z 103.4 已知星形联接的对称三相负载，每相阻抗为40∠25°（Ω）；对称三相电源的线电压为380Ｖ。

求: 负载相电流，并绘出电压、电流的相量图。

解：ＵAB ＝380ＶＺ＝40∠25°Ω（１）三相对称电源接入三相对称负载令U A ＝２２０∠０°Ｖ则相线电流I A =U A ／Z＝５.５∠-２５°ＶI B ＝５.５∠－１４５°ＶI c ＝５.５∠９５°Ｖ(2) 矢量图如图所示。

第三章 电网运行的安全技术1、判断题1双重绝缘是指除了基本绝缘外，还有一层独立的附加绝缘。

答案:正确2加强绝缘是指绝缘材料的机械强度和绝缘性能都加强了的基本绝缘。

答案:正确3固体绝缘材料发生电击穿后，如除去电压，绝缘性能还能恢复，不过有所降低。

答案:错误4网眼遮栏的高度应不低于1.7m，下部距地面应不大干0.1m，网眼应不大于40×40ram2。

答案:正确5网眼遮栏与裸导体的距离、对于低压应不小于0.15m，对于10KV设备应不小于0.35m。

答案:正确650m档距的低压架空线路，导线间的最小距离为0.4mo答案:正确7通过居民区和道路的低压架空线路，距地面应不低于6m。

答案:正确8低压线路与树木之间的最小垂直和水平距离均为lm。

答案:正确910KV架空导线与建筑物间的最小水平距离为2m，最小垂直距离为3 m。

答案:正确10低压和10KV线路的接户线和进户线的最低高度和线间最小距离都有严格规定，施工时必须严格遵守。

答案:正确11户内线路与煤气管、热水管、上下水管等各种工业管道之间的最小距离都有严格规定，施工时必须严格遵守。

答案:正确12Y接三相绕组的公共联结点，因其对三绕组另一端的电压绝对值相等，故称为中点。

答案:正确13通过接地装置与大地相连接的的中点称为零点。

答案:正确14由零点引出、与相线并行、作为三相不平衡电流和单相短电流通道的线称为零线。

答案:正确15零线有工作零线和保护零线之分。

答案:正确16在三相四线接地电网中，工作零线只用于通过三相不平衡电流。

答案:错误17三相五线制也是接地电网。

答案:错误18三相五线制中的保护零线只能通过短路电流和漏电电流，而不通过工作电流。

答案:正确19三相不平衡电流是工作电流而非短路或漏电电流。

答案:正确20接零保护是不接地电网中的主要安全措施之一。

答案:正确21在中点接地的三相四线制电网中，以接零保护作为电网运行的主要安全措施之一；而对接地保护—般不作要求。

第三章 单相交流电1、判断题1两个频率相同的正弦交流电的相位之差为一常数。

答案:正确2正弦量的相位表示交流电变化过程的一个角度，它和时间无关。

答案:错误3正弦交流电的有效值指交流电在变化过程中所能达到的最大值。

答案:错误4直流电流为10A和正弦交流电流最大值为14.14A的两电流，在相同的时间内分别通过阻值相同的两电阻，则两电阻的发热量是相等的。

答案:正确5在纯电感正弦交流电路中，电流相位滞后于电压90。

答案:正确6在正弦交流电路中，感抗与频率成正比，即电感具有通低频阻高频的特性。

答案:正确7在纯电容的正弦交流电路中，电流相位滞后于电压90。

答案:错误8在正弦交流电路中，电容的容抗与频率成正比。

答案:错误9在直流电路中，电感的感抗为无限大，所以电感可视为开路。

答案:错误10在直流电路中，电容的容抗为0，所以电容可视为短路。

答案:错误11纯电感元件不吸收有功功率。

答案:正确12在单相交流电路中，日光灯管两端电压和镇流器两端的电压之矢量和应大干电源电压。

答案:错误13在感性电路中，并联电容后，可提高功率因数，使电流和有功功率增大。

答案:错误14在正弦交流电路中，总的视在功率等于各支路视在功率之和。

答案:错误15在正弦交流电路中，电路消耗的总有功功率等于各支路有功功率之和。

答案:正确16在感性负载中，其电压的相位总是超前于电流一个角度。

答案:正确17在容性负载中，其电流的相位总是超前于电压一个角度。

答案:正确18在纯电感电路中，功率因数Costp一定等于0。

答案:正确19在RL串联电路的功率因数Costp一定小于l。

答案:正确20在RL并联电路的功率因数Cos(#一定为0。

答案:错误21在纯电阻电路中，功率因数角一定为O。

答案:正确22在纯电容电路中，功率因数角一定为90。

答案:正确23无功功率的单位为伏安。

答案:错误24正弦交流电路中视在功率的大小为有功功率与无功功率之和。

答案:错误25在交流电路中，有功功率越大，电源容量利用率越高。

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。

3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。

5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

6、元件上电压和电流关系成正比变化的电路称为线性电路。

此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。

8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。

9、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三大定律是电路分析中应牢固掌握的三大基本规律。

二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

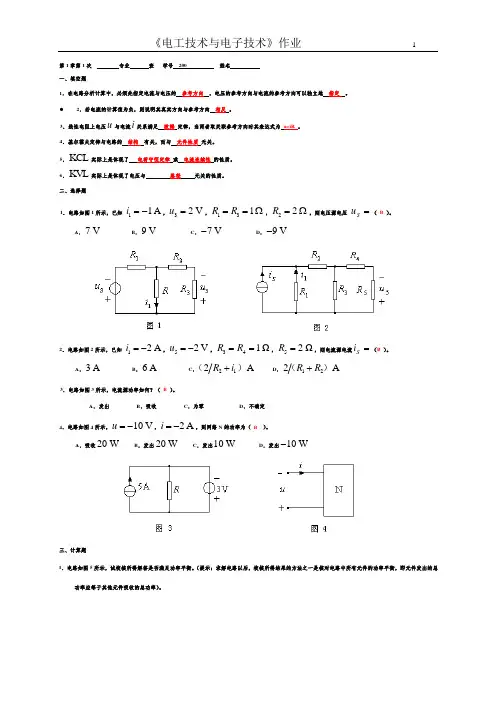

第1章第1次 专业 班 学号 200 姓名 一、填空题1．在电路分析计算中，必须先指定电流与电压的 参考方向 ，电压的参考方向与电流的参考方向可以独立地 指定 。

2．若电流的计算值为负，则说明其真实方向与参考方向 相反 。

3．线性电阻上电压u 与电流i 关系满足 欧姆 定律，当两者取关联参考方向时其表达式为 u=iR 。

4．基尔霍夫定律与电路的 结构 有关，而与 元件性质 无关。

5．KCL 实际上是体现了 电荷守恒定律 或 电流连续性 的性质。

6．KVL实际上是体现了电压与 路径 无关的性质。

二、选择题1．电路如图1所示，已知 11Ai =-，32Vu =，131R R ==Ω，22R =Ω，则电压源电压 =Su （ B ）。

A ．7V B ．9VC ．7V - D ．9V-2．电路如图2所示，已知 12Ai =-，52Vu =-，341ΩR R ==，52ΩR =，则电流源电流=Si （B ）。

A ．3A B ．6A C ．212A R i +（） D ．122AR R +（）3．电路如图3所示，电流源功率如何？（ B ）。

A ．发出B ．吸收C ．为零D ．不确定4．电路如图4所示，10V =-u，2A i =-，则网络N 的功率为（ B ）。

A ．吸收20W B ．发出20W C ．发出10W D ．发出10W-三、计算题1．电路如图5所示，试校核所得解答是否满足功率平衡。

（提示：求解电路以后，校核所得结果的方法之一是核对电路中所有元件的功率平衡，即元件发出的总功率应等于其他元件吸收的总功率）。

解：P A ＝-300W （发出）； P B =60W （吸收）； P C =120W （吸收）；P D =80 W （吸收）； P E =40 W （吸收）；P A +P B +P C +P D +P E =0（功率平衡）2．试求如图6所示各电路中的电压U ，并讨论计算各个元件和端口功率。

第3章 正弦交流电路的稳态分析本章的主要任务是学习正弦量、正弦交流电路和相量法的基本概念、正弦交流电路的稳态分析与计算、正弦交流电路功率的概念和计算。

在此基础上理解和掌握功率因数提高的意义，和谐振的概念。

本章基本要求(1) 正确理解正弦量和正弦交流电路概念； (2) 正确理解相量法引入的意义；(3) 正确理解有功功率和功率因数的概念； (4) 掌握相量法；(5) 掌握电路定律的相量形式和元件约束方程的相量形式； (6) 分析计算正弦稳态电路； (7) 了解功率因数提高的意义； (8) 了解谐振的概念。

本章习题解析3-1 已知正弦电压和电流的三角函数式，试用有效值相量表示它们，并画出它们的相量图。

（1）)20sin(210 +=t i ωA ，)60sin(2150 +=t u ωV （2）)20sin(28 -=t i ωA ，)45sin(2120 -=t u ωV （3）)30sin(25 +=t i ωA ，)90sin(2100 +=t u ωV解 (1)︒∠=2010IA ，︒∠=60150U V ，相量图如图3-1（a ）所示。

(2))20(10︒-∠=IA ，)45(120︒-∠=U V ，相量图如图3-1（b ）所示 (3)︒∠=305IA ，︒∠=90100U V ，相量图如图3-1（c ）所示3-2 已知电压、电流的相量表示式，试分别用三角函数式、波形图及相量1+j （a ）1+（b ）1+j（c ）图3-1图表示它们。

（1）4030j U+= V ，43j I += A （2）100=UV ，43j I -= A （3）V 10045 j e U=，A 44j I +=解 (1))13.53(504030︒∠=+=j U=︒+︒13.53sin 5013.53cos 50j ，V )13.53(543︒∠=+=j I=︒+︒13.53sin 513.53cos 5j ，A 波形图相量图如图3-2（a ）所示。

第1章电路的基本知识一、填空题1.电荷间存在相互作用力，同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C，相距0.2 m，则它们之间的作用力为0.9N ，且为斥力。

3.电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流。

我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5.通过一个导体的电流是5A，经过2min时间，通过这个电阻横截面的电荷量是600C。

导体中的电流为1A，在0.4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压，其定义式为U AB=W AB/q。

7.电位是相对值，它的大小与参考点选择有关；电压是不变值，它的大小与参考点选择无关。

8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9.衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q。

10.有二根同种材料的电阻丝，长度之比为1：2，横截面积之比为2：3，则它们的电阻之比是3：4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为I=U/R 。

13.全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比，其表达式为 I=E/(R+r)。

14.电源电动势E=4.5 V，内阻r=0.5Ω,负载电阻R=4Ω，则电路中的电流I＝1A ，路端电压U＝4V 。

15.电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和。

16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为10W。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A，允许加在它两端的最大电压是100V 。

第3章习题答案3.2.1 选择题1．晶体管能够放大的外部条件是___C______。

(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏(c) 发射结正偏，集电结反偏2．当晶体管工作于饱和状态时，其__A_______。

(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏(c) 发射结正偏，集电结反偏3. 测得晶体管三个电极的静态电流分别为0.06mA，3.66mA和3.6mA。

则该管的为___C______。

(a) 40 (b) 50 (c) 604．反向饱和电流越小，晶体管的稳定性能___A______。

(a) 越好 (b) 越差 (c) 无变化5．温度升高，晶体管的电流放大系数b___A______。

(a) 增大 (b) 减小 (c) 不变6．温度升高，晶体管的管压降|UBE|__B_______。

(a) 升高 (b) 降低 (c) 不变7．对PNP型晶体管来说，当其工作于放大状态时，__C______极的电位最低。

(a) 发射极 (b) 基极 (c) 集电极8．温度升高，晶体管输入特性曲线____B____。

(a) 右移 (b) 左移 (c) 不变9．温度升高，晶体管输出特性曲线___A_____。

(a) 上移 (b) 下移 (c) 不变10．温度升高，晶体管输出特性曲线间隔___C_____。

(a) 不变 (b) 减小 (c) 增大11．晶体管共射极电流放大系数b随集电极电流iC___B_____。

(a) 不变化 (b) 有一定变化 (c) 无法判断12.当晶体管的集电极电流时，下列说法正确的是__C_____。

(a) 晶体管一定被烧毁 (b) 晶体管的(c) 晶体管的一定减小13．对于电压放大器来说，___B____越小，电路的带负载能力越强。

(a) 输入电阻 (b) 输出电阻 (c) 电压放大倍数14．在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位___B____。

第1章 电路的基本概念与定律 练习题解答（6）1-3 一只额定电压为V 220，功率为100W 的白炽灯，在额定状态下工作时的电阻和电流各为多少？解：根据功率表达式 UI I R P 2L ==则此时流过白炽灯的电流和白炽灯中的电阻分别为A 45.0220100U P I ===Ω===48445.0100I P R 22L1-5 某一直流电源，其输出额定功率P N = 200W ，额定电压U N = 50V ，内阻R 0 = 0.5Ω，负载电阻R可以调节，其电路如图1-15所示。

试求： （1）额定工作状态下的电流及负载电阻； （2）开路状态下的电源端电压；（3）电源短路状态下的电流。

解：（1）电路如解题图3所示，当S 闭合时,根据额定功率表达式N N N I U P = 则A 450200U P I N N N === 又根据额定电压表达式N N N I R U = 那么Ω===5.12450I U R N N N（2）根据全电路欧姆定律和开路状态下电源端电压等于电动势电压，所以V 5245.050I R U E U N 0N 0=⨯+=+== （3）电源电路短路时负载电阻为零，则短路电流为A 1045.052R E I 0S ===1-7 在题图1-7中，五个元件代表电源或负载。

电流和电压的参考方向如图中所示，通过实验测量得知V30U V 80U V 60U V 90U V 140U A10I A 6I A 4I 54321321=-==-====-=（1）试标出各电流的实际方向和电压的实际极性； （2）判断那些元件是电源？那些是负载？（3）计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？E 解题图3题题1-721U U U21U 题题题4解：（1）各元件电流的实际方向和各元件电压的实际极性如解题图4所示。

（2）根据U 和I 的实际方向来判定，当U 和I 的实际方向相反时即为电源（注意，U 的实际方向指的是电位降落的方向，即从正极指向负极），否则为负载。

第三章 电路的暂态分析含有电感或电容储能元件的电路，在换路时会出现暂态过程。

本章研究了暂态过程中电压与电流的变化规律。

主要内容：1．暂态过程的基本概念。

2．换路定则：在换路瞬间，电容电流和电感电压为有限值的情况下，电容电压 和电感电流在换路前后的瞬间保持不变。

3．RC 电路的零输入响应、零状态响应和全响应。

4．RL 电路的零输入响应、零状态响应和全响应。

5．一阶线性电路暂态分析的三要素法：一阶线性电路在直流激励下的全响应零、 输入响应和零状态响应都可以用三要素法τte f f f t f -+∞-+∞=)]()0([)()(来求出。

6．暂态过程的应用：对于RC 串联电路，当输入矩形脉冲，若适当的选择参数 和输出，可构成微分电路或积分电路。

[练习与思考]解答3-1-1什么是稳态？什么是暂态？解：当电路的结构、元件参数及激励一定时，电路的工作状态也就一定，且电流和电压为某一稳定的值，此时电路所处的工作状态就称为稳定状态，简称为稳态。

在含有储能元件的电路中，当电路的发生换路时，由于储能元件储的能量的变化，电路将从原来的稳定状态经历一定时间变换到新的稳定状态，这一变换过程称为过渡过程，电路的过渡过程通常是很短的，所以又称暂态过程。

3-1-2什么是暂态过程？产生暂态过程的原因是什么？解：含有储能元件的电路从一个稳态转变到另一个稳态的所需的中间过程称为电路的暂态过程（过渡过程）。

暂态过程产生的内因是电路中含有储能元件，外因是电路发生换路。

3-2-1 初始值和稳态值分别是暂态过程的什么时刻的值？解：初始值是暂态过程的+=0t 时刻的值，稳态值是暂态过程的∞=t 时刻的值。

3-2-2 如何求暂态过程的初始值？解：求暂态过程初始值的步骤为:⑴首先画出换路前-=0t 的等效电路，求出-=0t 时刻电容电压)0(-C u 和电感电流)0(-L i 的值。

对直流电路，如果换路前电路处于稳态，则电容相当于开路，电感相当于短路。

《电工技术基础与技能》参考答案第1章课程导入1.1 认识电工实验实训室思考与练习1．直流交流2．有电切断1.2 安全用电常识思考与练习1．50mA 36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．×2．√3．√4．×5．×6．√7．×8．√9．√10．×二、选择题1．B 2．A 3．A 4．C 5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。

2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。

常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。

3．实验实训室的安全操作规程：（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。

（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。

（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。

（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。

（5）实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事，（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。

（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。

（8）保持实验实训室整洁，每次实验实训后要清理工作场所，做好设备清洁和日常维护工作。

瞿晓版电子电工技术第三版答案第三章1、电饭锅、电烤箱和微波炉都利用了电流的热效应[判断题] *对错(正确答案)答案解析：微波炉没有利用电流热效应2、图62所示的电路中，电阻阻值R1>R2。

开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。

下列判断正确的是（）A．U1B．U1>U2(正确答案)C．I1 < I2D．I1 > I23、39．下列关于热现象的解释正确的是（）[单选题] *A．从冰箱中拿出的雪糕冒“白气”是雪糕升华后的水蒸气液化而成的B．汽车必须熄火加油，是因为汽油在常温下易升华成蒸气，遇明火容易爆炸C．被水蒸气烫伤比沸水烫伤更严重是因为水蒸气液化时要放出热量(正确答案)D．衣柜中的樟脑丸过一段时间会变小甚至没有了，这是汽化现象4、43．小明研究液体密度时，用两个完全相同的容器分别装入甲、乙两种液体，并绘制出总质量m与液体体积V的关系图象如图所示，由图象可知（）[单选题] *A．容器的质量是40kgB．甲液体的密度是5g/cm3C．乙液体的密度是0g/cm3(正确答案)D．密度为0g/cm3的液体的m﹣V图象应位于Ⅱ区域5、3．物体在一条直线上运动时，路程和位移的大小相等，且位移是矢量，路程是标量．[判断题] *对错(正确答案)6、20．小英家的外墙上固定着一根还在使用的铁质自来水管，水管长21米，小英和弟弟分别站在自来水管的两侧，弟弟用小铁锤敲了一下自来水管，小英听到的响声次数为（）[单选题] *A．1次(正确答案)B．2次C．3次D．4次7、磁场和磁感线都是客观存在的[判断题] *对错(正确答案)答案解析：磁场客观存在，磁感线不存在8、92．下列各物理量中，可以用来鉴别物质的是（）[单选题] *A．压强B．密度(正确答案)C．质量D．电阻9、重锤线可以检测墙上的画是否挂正，这利用重力的方向垂直于支持面[判断题] *对错(正确答案)答案解析：重力的方向是竖直向下10、估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是（）[单选题] A．健康的成年人脉搏跳动一次的时间约为10sB．一般教室的高度约为6mC．我国10元纸币的票面长度约为14cm(正确答案)D．去年北京夏天的最高气温为26℃11、2．物体的加速度a＝0，则物体一定处于静止状态．[判断题] *对错(正确答案)12、13．如图是甲和乙两种物质的质量和体积关系图象，下列说法正确的（）[单选题] * A．乙物质的密度比甲物质的密度大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大(正确答案)13、2．一个力F分解为两个力F1、F2，则F1、F2共同作用的效果与F相同．[判断题] *对(正确答案)错14、15．学习科学知识的价值之一，是主动将所学知识创造性地服务于社会。

第3章 习 题3.1 图3.9.1所示是时间t = 0时电压和电流的相量图。

已知U = 220 V ，I 1=10A ，I 2 = 52 A ，试分别用三角函数式及相量式表示各正弦量，并指出哪个超前？哪个滞后？ 解： 根据相量图和已知条件，可直接写出三角函数式为)u t ω=V190)i t ω︒=+ A 210sin(45)i t ω︒=- A则相量式为oo12220/0V10/90A 52/45A•U I I ∙===-由上述可见，1I 超前U （90o ），U 超前I 2（45o ）。

3.2 已知正弦量0305j e I—= A 和4030j U-= V ，试分别用三角函数式、正弦波形及相量图来表示。

解：三角函数式为s i n (30)i t ω︒=-A 53.1)u t ω︒=-V正弦波形图如下图（a ）所示，相量图如下图（b ）所示。

IU301.53(a) 正弦波形 (b) 相量图3.3 在图3.9.2所示电路中，已知通过t i L 314sin 210=A ，t u C 314sin 2220=V ，L = 70 mH，C =64μF ，试分别计算在t =T/6，t=T/4和t=T/2瞬间的电流、电压及电动势的大小。

(a) (b)图3.9.1 习题3.1电路 图3.9.2 习题3.3电路解：在图（a）中，根据L i t =A ，则电感上的电压为 sin()m diu L LI t dtωωϕ==+ 代入数据，则o31490)u t -3=⨯70⨯10+= 90)t ︒+电感上电动势的参考方向与电压参考方向相反，因此90)L e u t ︒=-=-V当6Tt =时，A i =≈12.2，V u =≈156，156V L e =- 当4Tt =时，A i =≈14.1，0u =，0=L e当2Tt =时，0i =，V u =-≈-311，311V L e =在图（b）中，c V u t = 根据 o sin(90)Cm dui CCU t dtωω==+得到31490)i t -6︒=⨯64⨯10+ 则o 90)A i t ≈+当6Tt =时，V u =≈269，2211.2=i 12A .3≈ 当4Tt =时，V u =≈311，0i =当2Tt =时， 0u =，≈-=2421.4i 6.252AL ii C u3.4 在图3.9.3所示电路中，除A 0和V 0外，其余电流表和电压表的读数都在图上标出，试求各电流表A 0或各电压表V 0的读数，并画出它们的相量图(可以自己设一个基准相量)。
