第1章 直流电路及其分析方法习题解答习 题 一1.1 题1.1图所示电路由4个元件组成，电压电流的参考方向如图中所示。
已知U 1= –5V ，U 2=15V ，I 1=2A ，I 2=3A ，I 3= –1A 。
试计算各元件的电功率，并说明哪些元件是电源？哪些元件是负载？题1.1图解：1元件：102)5(111−=×−==I U P （W ）是电源。
2元件：40315222=×==I U P （W ）是负载。
3元件：15)1(15323−=−×==I U P （W ）是电源。
4元件：202)155(14−=×+−−=−=UI P （W ）是电源。
1.2 求题1.2图所示各元件的端电压或通过的电流。
题1.2图解：(a)10101−=×−=−=IR U (V)(b)155−=−==R U I (A) (c)1010)1(−=×−==IR U (V)1.3 电路如图1.3所示，已知U =12V ，E =6V ，R 0=2Ω，试根据电流、电压和电动势的正方向，分别计算图1.3中各电流I 。
题1.3图第1章 直流电路及其分析方法习题解答2 解：(a) 0U E IR =− 03 (A)E UI R −==− (b) 0U E IR =+ 0 3 (A)U EI R −== ©0U E IR =−− 09 (A)E UI R −−==− (d) 0U E IR =−+ 09 (A)E UI R +==1.4 已知电路如题1.4图（a ）和（b ）所示，试计算a 、b 两端的电阻。
解：(a)由图可知，电阻的串并联关系可等效为下图所示：则710//10210//]6)12//6[(2=+=++=ab R （Ω） (b)由图可知，电阻的串并联关系可等效为下图所示：则4.54.236//46//6=+=+=ab R （Ω） 1.5 在题1.5图中，R 1=R 2=R 3=R 4=300Ω，R 5=600Ω，试求开关S 断开和闭合时a 、b 之间的等效电阻。
模块一电路基础及简单直流电路课题一熟悉电路基础知识填空题：（请将正确答案填在空白处）1.电源负载开关连接导线2.电荷有规则的定向移动正电荷3. 0.12 1204．电路中任意两点之间的电位差称为两点之间的电压5.导体绝缘体半导体6.通过导体的电流电压7. 越小8.标称阻值额定功率允许偏差9. 交流电压最高挡10. 含有电源的闭合电路内电路外电路11. 开路通路12.电源的电动势13. 大负载小负载14. 115.满载轻载过载16．外电阻等于电源的内阻选择题：（请在下列选项中选择一个正确答案并填在括号内）1.C2. B3. D4. A5. C判断题：（判断正误并在括号内填√或×）1.√2.√3.×4.×5. ×6.√7.×8.×9.× 10.√ 11.√ 12.× 13.√简答题：1.电路的作用主要有两个方面：一是可以进行电能的传输、分配和转换，例如供电线路可以把发电厂发出的电能传输到远处的负载，再由负载将电能转换成其他形式的能；二是可以实现电信号的产生、传递和处理。
2.（略）3.电流大小的定义：单位时间内通过导体横截面的电荷的多少。
在直流电路中，若在时间t内通过导体横截面的电量为Q，则电流的大小为：因此，电流的大小与时间和电荷量有关。
4.直流电是方向不随时间变化的电流，但大小可能会发生变化，如脉动直流电；交流电流是指大小和方向都随着时间的变化而变化的。
5.6.①电位是相对量，随着参考点的改变而改变；电压是绝对量，与参考点的选择无关。
②电压就是两点之间的电位差，所以电位相同的各点间的电位差为零，电流也为零。
7.电阻为5Ω。
8.测量时，将转换开关转到交流电压挡，测量交流电压不分正、负极，所需量程由被测电压高低来确定，如电压不知，也需从高到低逐级调到合适的挡位。
9.部分电路欧姆定律：在部分电路中，通过电阻的电流与电阻两端的电压成正比，与电阻成反比。

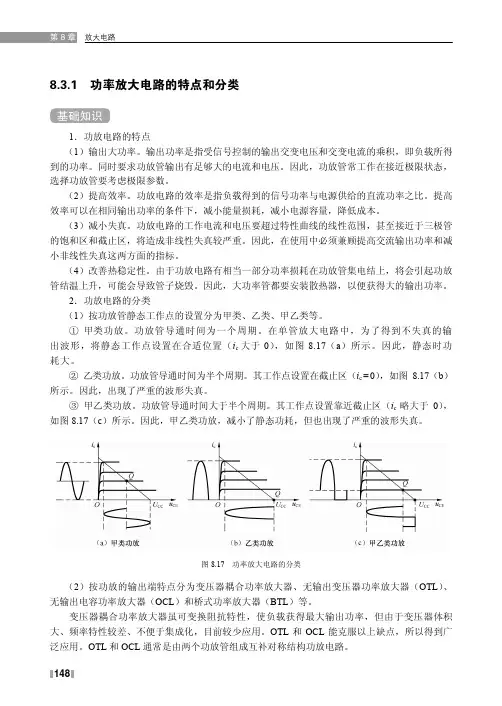

8 放大电路148 8.3.1 功率放大电路的特点和分类1．功放电路的特点（1）输出大功率。
输出功率是指受信号控制的输出交变电压和交变电流的乘积，即负载所得到的功率。
同时要求功放管输出有足够大的电流和电压。
因此，功放管常工作在接近极限状态，选择功放管要考虑极限参数。
（2）提高效率。
功放电路的效率是指负载得到的信号功率与电源供给的直流功率之比。
提高效率可以在相同输出功率的条件下，减小能量损耗，减小电源容量，降低成本。
（3）减小失真。
功放电路的工作电流和电压要超过特性曲线的线性范围，甚至接近于三极管的饱和区和截止区，将造成非线性失真较严重。
因此，在使用中必须兼顾提高交流输出功率和减小非线性失真这两方面的指标。
（4）改善热稳定性。
由于功放电路有相当一部分功率损耗在功放管集电结上，将会引起功放管结温上升，可能会导致管子烧毁。
因此，大功率管都要安装散热器，以便获得大的输出功率。
2．功放电路的分类（1）按功放管静态工作点的设置分为甲类、乙类、甲乙类等。
① 甲类功放。
功放管导通时间为一个周期。
在单管放大电路中，为了得到不失真的输出波形，将静态工作点设置在合适位置（i c 大于0），如图8.17（a ）所示。
因此，静态时功耗大。
② 乙类功放。
功放管导通时间为半个周期。
其工作点设置在截止区（i c = 0），如图8.17（b ）所示。
因此，出现了严重的波形失真。
③ 甲乙类功放。
功放管导通时间大于半个周期。
其工作点设置靠近截止区（i c 略大于0），如图8.17（c ）所示。
因此，甲乙类功放，减小了静态功耗，但也出现了严重的波形失真。
图8.17 功率放大电路的分类（2）按功放的输出端特点分为变压器耦合功率放大器、无输出变压器功率放大器（OTL ）、无输出电容功率放大器（OCL ）和桥式功率放大器（BTL ）等。
变压器耦合功率放大器虽可变换阻抗特性，使负载获得最大输出功率，但由于变压器体积大、频率特性较差、不便于集成化，目前较少应用。

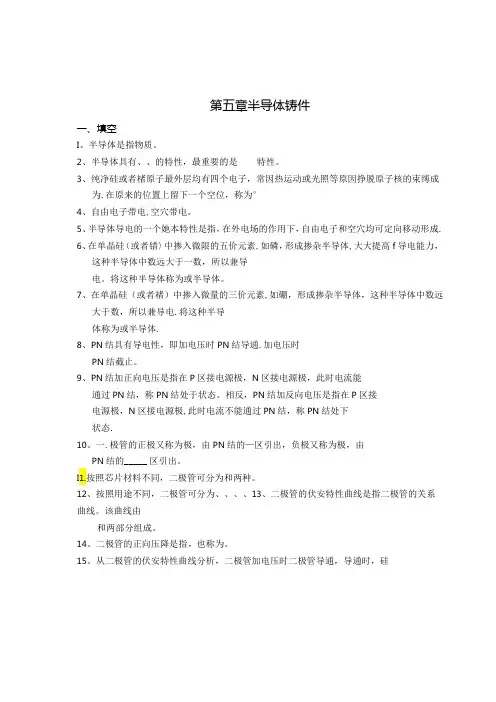

第五章半导体铸件一、填空I、半导体是指物质。
2、半导体具有、、的特性，最重要的是特性。
3、纯净硅或者楮原子最外层均有四个电子，常因热运动或光照等原因挣脱原子核的束缚成为.在原来的位置上留下一个空位，称为°4、自由电子带电,空穴带电。
5、半导体导电的一个她本特性是指，在外电场的作用下，自由电子和空穴均可定向移动形成.6、在单晶硅（或者错〉中掺入微限的五价元素,如磷，形成掺杂半导体,大大提高f导电能力，这种半导体中数远大于一数，所以兼导电。
将这种半导体称为或半导体。
7、在单晶硅（或者楮）中掺入微量的三价元素,如硼，形成掺杂半导体，这种半导体中数远大于数，所以兼导电.将这种半导体称为或半导体.8、PN结具有导电性，即加电压时PN结导通.加电压时PN结截止。
9、PN结加正向电压是指在P区接电源极，N区接电源极，此时电流能通过PN结，称PN结处于状态。
相反，PN结加反向电压是指在P区接电源极，N区接电源极,此时电流不能通过PN结，称PN结处下状态.10、一.极管的正极又称为极，由PN结的—区引出，负极又称为极，由PN结的_____ 区引出。
I1.按照芯片材料不同，二极管可分为和两种。
12、按照用途不同，二极管可分为、、、、13、二极管的伏安特性曲线是指二极管的关系曲线。
该曲线由和两部分组成。
14、二极管的正向压降是指，也称为。
15、从二极管的伏安特性曲线分析，二极管加电压时二极管导通，导通时，硅+5V OV +4.7V -IOV14,场效应晶体管的导电沟通是指什么？绝缘栅型场效应晶体管的类型及符号是什么？15、简述晶闸管的导通条件，已导通的晶闸管如何关断？五、知识集接与拓展I、用万用表如何测量二极管和-：极管的各个管脚，如何鉴定质量好坏？2、如何识别电容元件及电感元件？第五章半导体器件一、填空］、半导体是指常温卜.导电性能介于导体与绝缘体之间的材料物质.2、半导体具有热敏性、光敏性、掺杂性的特性,最全要的是一热敏性特性。
