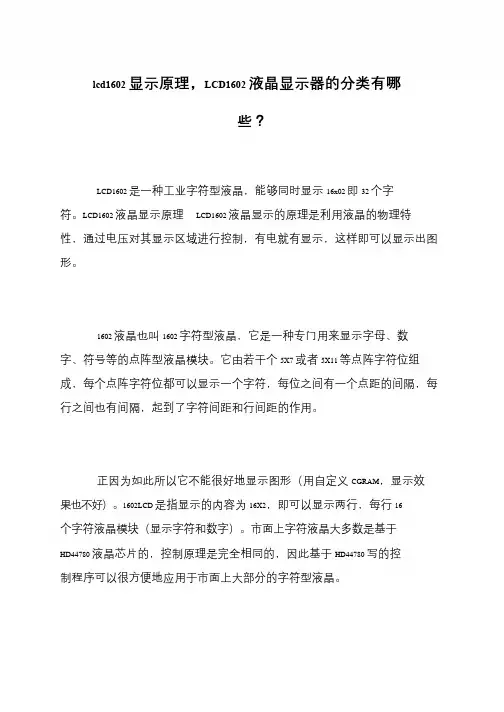

lcd1602 显示原理，LCD1602 液晶显示器的分类有哪
些？
LCD1602 是一种工业字符型液晶，能够同时显示16x02 即32 个字符。
LCD1602 液晶显示原理LCD1602 液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
1602 液晶也叫1602 字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。
它由若干个5X7 或者5X11 等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用。
正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。
1602LCD 是指显示的内容为16X2，即可以显示两行，每行16 个字符液晶模块（显示字符和数字）。
市面上字符液晶大多数是基于
HD44780 液晶芯片的，控制原理是完全相同的，因此基于HD44780 写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

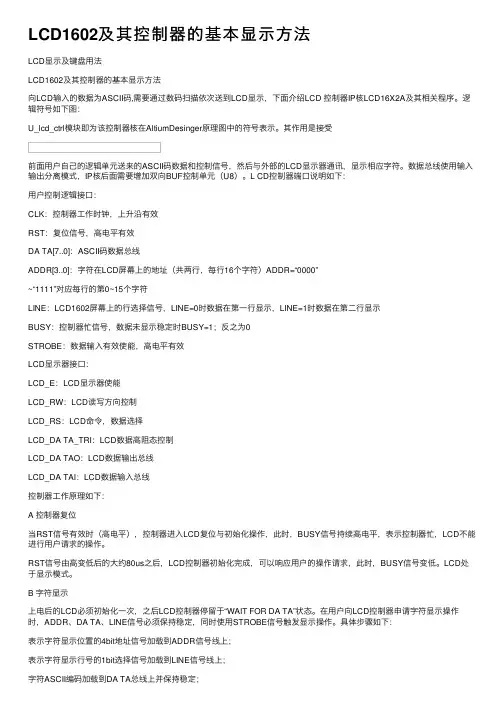

LCD1602及其控制器的基本显⽰⽅法LCD显⽰及键盘⽤法LCD1602及其控制器的基本显⽰⽅法向LCD输⼊的数据为ASCII码,需要通过数码扫描依次送到LCD显⽰，下⾯介绍LCD 控制器IP核LCD16X2A及其相关程序。
逻辑符号如下图：U_lcd_ctrl模块即为该控制器核在AltiumDesinger原理图中的符号表⽰。
其作⽤是接受前⾯⽤户⾃⼰的逻辑单元送来的ASCII码数据和控制信号，然后与外部的LCD显⽰器通讯，显⽰相应字符。
数据总线使⽤输⼊输出分离模式，IP核后⾯需要增加双向BUF控制单元（U8）。
L CD控制器端⼝说明如下：⽤户控制逻辑接⼝：CLK：控制器⼯作时钟，上升沿有效RST：复位信号，⾼电平有效DA TA[7..0]：ASCII码数据总线ADDR[3..0]：字符在LCD屏幕上的地址（共两⾏，每⾏16个字符）ADDR=“0000”~“1111”对应每⾏的第0~15个字符LINE：LCD1602屏幕上的⾏选择信号，LINE=0时数据在第⼀⾏显⽰，LINE=1时数据在第⼆⾏显⽰BUSY：控制器忙信号，数据未显⽰稳定时BUSY=1；反之为0STROBE：数据输⼊有效使能，⾼电平有效LCD显⽰器接⼝：LCD_E：LCD显⽰器使能LCD_RW：LCD读写⽅向控制LCD_RS：LCD命令，数据选择LCD_DA TA_TRI：LCD数据⾼阻态控制LCD_DA TAO：LCD数据输出总线LCD_DA TAI：LCD数据输⼊总线控制器⼯作原理如下：A 控制器复位当RST信号有效时（⾼电平），控制器进⼊LCD复位与初始化操作，此时，BUSY信号持续⾼电平，表⽰控制器忙，LCD不能进⾏⽤户请求的操作。
RST信号由⾼变低后的⼤约80us之后，LCD控制器初始化完成，可以响应⽤户的操作请求，此时，BUSY信号变低。
LCD处于显⽰模式。
B 字符显⽰上电后的LCD必须初始化⼀次，之后LCD控制器停留于“WAIT FOR DA TA”状态。

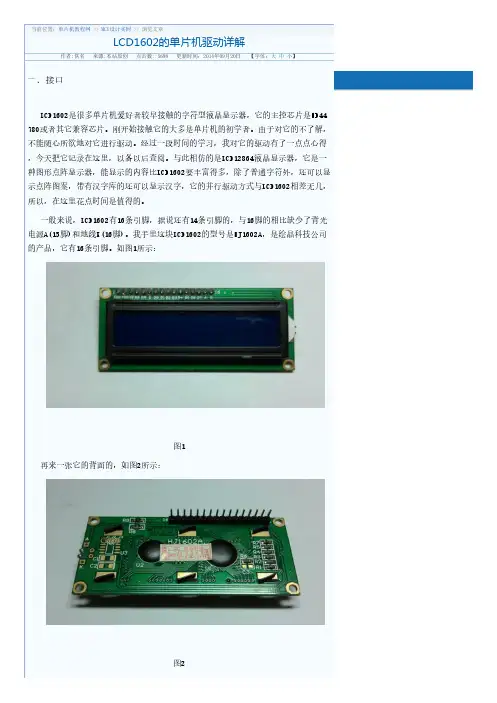

图1再来一张它的背面的，如图2所示：图2图3图4二．基本操作LCD1602的基本操作分为四种：1. 读状态：输入RS=0，RW=1，E=高脉冲。
输出：D0—D7为状态字。
2. 读数据：输入RS=1，RW=1，E=高脉冲。
输出：D0—D7为数据。
3. 写命令：输入RS=0，RW=0，E=高脉冲。
输出：无。
4. 写数据：输入RS=1，RW=0，E=高脉冲。
输出：无。
读操作时序图(如图5)：图5写操作时序图(如图6)：图6时序时间参数(如图7)：图7三．DDRAM、CGROM和CGRAMDDRAM(Display Data RAM)就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下(如图8)：图8DDRAM相当于计算机的显存，我们为了在屏幕上显示字符，就把字符代码送入显存，这样该字符就可以显示在屏幕上了。
同样LCD1602共有80个字节的显存，即DDRAM。
但LCD 1602的显示屏幕只有16×2大小，因此，并不是所有写入DDRAM的字符代码都能在屏幕上显示出来，只有写在上图所示范围内的字符才可以显示出来，写在范围外的字符不能显示出来。
这样，我们在程序中可以利用下面的“光标或显示移动指令”使字符慢慢移动到可见的显示范围内，看到字符的移动效果。
前面说了，为了在液晶屏幕上显示字符，就把字符代码送入DDRAM。
例如，如果想在屏幕左上角显示字符‘A’，那么就把字符‘A’的字符代码41H写入DDRAM的00H地址处即可。
至于怎么写入，后面会有说明。
那么为什么把字符代码写入DDRAM，就可以在相应位置显示这个代码的字符呢？我们知道，LCD1602是一种字符点阵显示器，为了显示一种字符的字形，必须要有这个字符的字模数据，什么叫字符的字模数据，看看下面的这个图就明白了(如图9)。
图9上图的左边就是字符‘A’的字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。
从而显示出‘A’这个字形。
名称：LCD1602论坛：编写：shifang日期：2009.5修改：无内容：通过矩阵键盘输入，依次显示0-F16中字符引脚定义如下：1-VSS 2-VDD 3-V0 4-RS 5-R/W 6-E 7-14 DB0-DB7 15-BLA 16-BLK------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义#include<intrins.h>sbit RS = P2^4; //定义端口sbit RW = P2^5;sbit EN = P2^6;#define RS_CLR RS=0#define RS_SET RS=1#define RW_CLR RW=0#define RW_SET RW=1#define EN_CLR EN=0#define EN_SET EN=1#define DataPort P0#define KeyPort P1unsigned char code dofly_code[]={'0','1','2','3','4','5','6','7','8','9','A','B','C','D','E','F'};//转换成液晶显示的字符/*------------------------------------------------uS延时函数，含有输入参数unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编,大致延时长度如下T=tx2+5 uS------------------------------------------------*/void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------mS延时函数，含有输入参数unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/*------------------------------------------------判忙函数------------------------------------------------*/ bit LCD_Check_Busy(void){DataPort= 0xFF;RS_CLR;RW_SET;EN_CLR;_nop_();EN_SET;return (bit)(DataPort & 0x80);}/*------------------------------------------------写入命令函数------------------------------------------------*/ void LCD_Write_Com(unsigned char com) {while(LCD_Check_Busy()); //忙则等待RS_CLR;RW_CLR;EN_SET;DataPort= com;_nop_();EN_CLR;}/*------------------------------------------------写入数据函数------------------------------------------------*/ void LCD_Write_Data(unsigned char Data) {while(LCD_Check_Busy()); //忙则等待RS_SET;EN_SET;DataPort= Data;_nop_();EN_CLR;}/*------------------------------------------------清屏函数------------------------------------------------*/void LCD_Clear(void){LCD_Write_Com(0x01);DelayMs(5);}/*------------------------------------------------写入字符串函数------------------------------------------------*/void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s) {if (y == 0){LCD_Write_Com(0x80 + x);}else{LCD_Write_Com(0xC0 + x);}while (*s){LCD_Write_Data( *s);s ++;}}/*------------------------------------------------写入字符函数------------------------------------------------*/void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data) {if (y == 0){LCD_Write_Com(0x80 + x);}elseLCD_Write_Com(0xC0 + x);}LCD_Write_Data( Data);}/*------------------------------------------------初始化函数------------------------------------------------*/void LCD_Init(void){LCD_Write_Com(0x38); /*显示模式设置*/DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);LCD_Write_Com(0x08); /*显示关闭*/LCD_Write_Com(0x01); /*显示清屏*/LCD_Write_Com(0x06); /*显示光标移动设置*/DelayMs(5);LCD_Write_Com(0x0C); /*显示开及光标设置*/}/*------------------------------------------------按键扫描函数，返回扫描键值------------------------------------------------*/unsigned char KeyScan(void) //键盘扫描函数，使用行列反转扫描法{unsigned char cord_h,cord_l;//行列值中间变量KeyPort=0x0f; //行线输出全为0cord_h=KeyPort&0x0f; //读入列线值if(cord_h!=0x0f) //先检测有无按键按下{DelayMs(10); //去抖if((KeyPort&0x0f)!=0x0f){cord_h=KeyPort&0x0f; //读入列线值KeyPort=cord_h|0xf0; //输出当前列线值cord_l=KeyPort&0xf0; //读入行线值while((KeyPort&0xf0)!=0xf0);//等待松开并输出return(cord_h+cord_l);//键盘最后组合码值}}return(0xff); //返回该值}/*------------------------------------------------按键值处理函数，返回扫键值------------------------------------------------*/unsigned char KeyPro(void){switch(KeyScan()){case 0x7e:return 0;break;//0 按下相应的键显示相对应的码值case 0x7d:return 1;break;//1case 0x7b:return 2;break;//2case 0x77:return 3;break;//3case 0xbe:return 4;break;//4case 0xbd:return 5;break;//5case 0xbb:return 6;break;//6case 0xb7:return 7;break;//7case 0xde:return 8;break;//8case 0xdd:return 9;break;//9case 0xdb:return 10;break;//acase 0xd7:return 11;break;//bcase 0xee:return 12;break;//ccase 0xed:return 13;break;//dcase 0xeb:return 14;break;//ecase 0xe7:return 15;break;//fdefault:return 0xff;break;}}/*------------------------------------------------主函数------------------------------------------------*/void main(void){unsigned char i,j,num;LCD_Init();LCD_Write_Com(0x0F);//光标开，光标闪烁开LCD_Write_String(0,0,"Press the key !");while (1){num=KeyPro();if(num!=0xff){if((i==0)&&(j==0))//回到第一个字符时清屏LCD_Clear();//清屏LCD_Write_Char(0+i,0+j,dofly_code[num]);//依次显示输入字符i++;if(i==16)//如果第一行显示满，转到第二行{i=0;j++;if(j==2)//如果2行都显示满，清屏后重新从第一行显示{j=0;}}}}}。
单片机课程设计--1602LCD显示电话拨号键盘按键琼州学院电子信息工程学院课程设计报告课程名称: 单片机课程设计设计题目:1602LCD显示电话拨号键盘按键专业: 通信工程班级: 2010级1班学生姓名: ***学号:起止日期: 2013年4月,2013年6月指导教师:指导教师评语: 最终成绩: 指导教师签名: 年月日成项目权重成绩绩1、设计过程中的学习态度 0.2 评2、课程设计的质量及答辩 0.5 定 3、设计报告书规范程度 0.34、总成绩目录1.设计目的 ..................................................... 2 2.设计要求 ..................................................... 2 3.设计方案 .. (2)3.1单片机最小系统 (2)3.2输入按键系统 (3)3.3 1602LCD显示系统 (3)3.4设计原理图 ............................................... 64.分析与编程 (7)4.1系统流程图 (7)4.2 LCD显示程序流程图 (7)4.3 设计程序 ................................................ 85.仿真 ........................................................ 146.在实现过程中遇到的问题及排除措施 ............................ 157.设计心得体会 ................................................ 16 参考文献 (16)1602LCD显示电话拨号键盘按键摘要:本设计以89C51单片机为核心，设计1602LCD显示电话拨号键盘按键，对按键输入系统，LCD1602的引脚功能、控制命令、读写时序进行了分析。

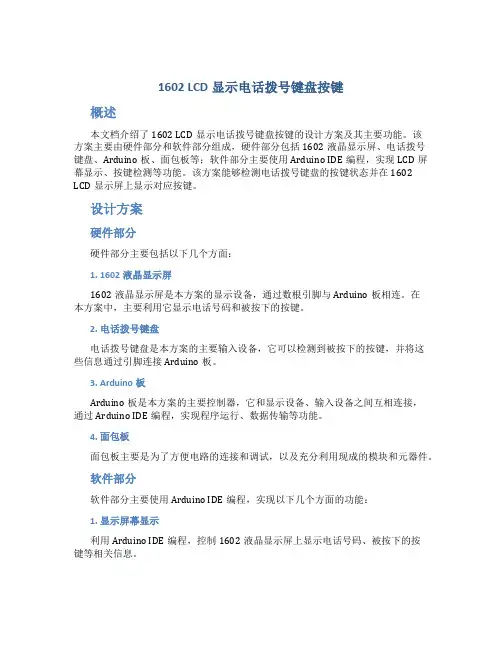

1602LCD仿手机键盘单片机课程设计介绍本文档旨在介绍一个关于1602LCD仿手机键盘的单片机课程设计。
在这个课程设计中，我们将学习如何使用单片机与1602LCD显示屏以及按键进行交互，实现一个仿手机键盘的简单应用。
这有助于初学者掌握单片机和LCD屏幕的基本使用方法，并加强他们的编程能力。
设计目标本课程设计的主要目标是实现以下功能：1.在1602LCD屏幕上显示一个简单的用户界面，包括一个仿手机键盘和一个文本框2.用户可以使用仿手机键盘输入文本，并在文本框中显示输入的内容3.实现基本的字符串操作函数，如删除字符、清空文本等4.通过按下对应按钮实现不同的功能，如发送短信、拨打电话等系统组成该系统主要由以下组件构成：1.单片机：我们将使用一块适配单片机，例如Arduino或者树莓派，作为主控制器来控制整个系统。
2.1602LCD屏幕：它是用于显示用户界面和输入文本的显示设备。
3.按键：我们需要一组按键来模拟手机键盘的输入。
4.连接线：这些连接线将用于将单片机、LCD屏幕和按键连接在一起。
硬件搭建1.首先，将单片机与1602LCD屏幕连接。
根据所使用的单片机型号，查找LCD屏幕的引脚定义，并将其连接到正确的单片机引脚上。
2.接下来，将按键连接到单片机的输入引脚上。
你可以自定义按键的布局，最基本的要求是包含数字、字母和功能键。
软件设计1.首先，我们需要使用相应的开发环境（如Arduino IDE）编写程序代码。
2.在程序中，我们需要定义LCD屏幕的引脚，并初始化它。
然后，我们可以使用LCD库函数来控制显示内容，如在屏幕上显示文本、清空屏幕等。
3.接下来，我们需要定义按键的引脚，并初始化它们。
我们可以编写函数来监测按键的输入状态，并根据按下的按键执行相应的操作。
4.我们还需要编写字符串操作函数，如删除字符、清空文本等。
这些函数能够处理用户输入的文本并显示在LCD屏幕上。
5.最后，我们需要编写主循环函数，以便不断检测按键输入和更新LCD屏幕内容。
指导教师评定成绩：审定成绩：重庆邮电大学自动化学院综合设计报告设计题目：1602LCD显示电话拨号键盘按键实验单位（二级学院）：自动化学院学生姓名：范世明专业：自动化班级：0810702学号：07200208指导教师：蔡军设计时间：2010 年10 月重庆邮电大学自动化学院制目录目录 (2)一、设计目的 (3)二．摘要： (3)关键词： (3)三．实验步骤及过程 (3)实验原理图部分 (3)1．单片机最小系统 (3)2．输入按键系统 (4)3．1602LCD显示系统 (5)4．数字代码 (6)实验原理图如下 (7)模拟仿真部分 (7)程序设计部分 (8)1．程序总流程图 (8)2．LCD显示程序流程图 (9)注意事项 (10)附录： (10)一、设计目的本方案设计一个电话拨号键盘系统；1.要求以51单片机作为微控制器；2.通过1602LCD显示屏显示拨号屏幕；3.LED显示屏轮流显示数字；4.数字显示为逐个显示方式，最多保留10位。
二．摘要：介绍了基于单片机的LED1602显示屏的设计过程。
给出了其硬件原理图和系统仿真图。
做到了按要求实现规定的功能。
关键词：单片机； LED1602显示屏；键盘系统三．实验步骤及过程实验原理图部分1．单片机最小系统单片机最小系统主要由电源、复位、震荡电路以及扩展部分等部分组成。
图1 单片机最小系统2．输入按键系统独立的键盘与单片机相连时，每个按键都需要单片机的一个I/O口，若按键较多时，占用的I/O口资源就会过多，为此就引入了矩阵键盘。
本次设计共有0~9、#、*共12个按键，因此引入3*4的矩阵键盘，共需要7个I/O口，7条线分别与单片机P3口相连。
图2 按键键盘3．1602LCD显示系统下图为LCD1602元件引脚图以及对应的引脚功能：图3 LCD1602元件图图4 引脚功能列表图4引脚说明：第1脚：VSS为地电源；第2脚：VDD接+5V电源；第3脚：VL为液晶显示器对比度调度端，接正电源时对比度最弱，接地时对比度最高，对比度过高会产生“鬼影”，必要时可以通过一个10K的电位器调整对比度。
