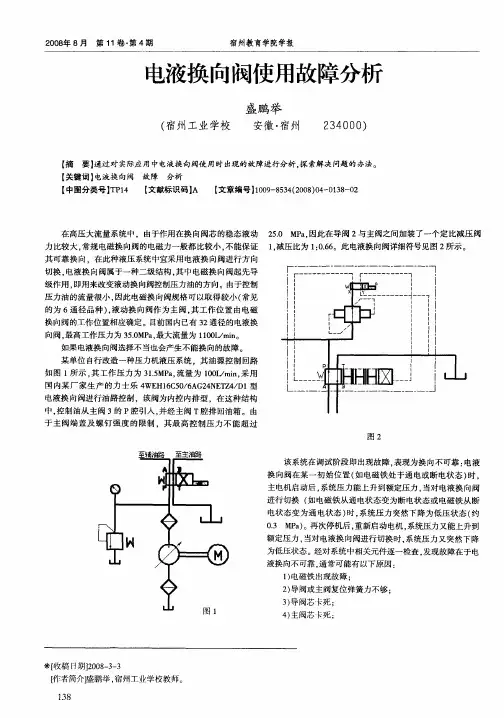

电液换向阀是与电磁操纵的先导阀组合成一体的液动换向阀。
电液换向阀电液换向阀是用控制油路中的压力油推动阀芯。
电液换向阀是电磁换向阀和液控换向阀的组合，它是用电磁换向阀控制液控换向阀的动作，变换流体流动方向的控制阀。
电液换向阀和液控换向阀主要用在流量超过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。
说明事项1. 产品可任意安装，优先考虑水平位置。
2. 液压系统所用介质必须过滤，过滤精度至少20μm。
3. 固定螺钉请按样本中所列参数选用。
4. 与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm工作原理：当两个电磁阀线圈通电时，平衡孔回路关闭，泄流孔回路打开，活塞上腔泄压，活塞上行，阀门打开。
反之，活塞下行，阀门关闭。
在阀门开启和关闭过程中，可将流量（流速）信号及阀塞位置信号传送给计算机，经过计算机处理后发出相应的指令，控制两个电磁导阀的通、断电状态，使活塞的上下腔的液压差产生变化，从而将活塞控制在所需的开启高度上，实现对管道介质流量的控制。
编辑本段基本内容电液换向阀是与电磁操纵的先导阀组合成一体的液动换向阀。
电液换向阀电液换向阀是用控制油路中的压力油推动阀芯。
电液换向阀是电磁换向阀和液控换向阀的组合，它是用电磁换向阀控制液控换向阀的动作，变换流体流动方向的控制阀。
电液换向阀和液控换向阀主要用在流量超过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。
说明事项1. 产品可任意安装，优先考虑水平位置。
2. 液压系统所用介质必须过滤，过滤精度至少20μm。
3. 固定螺钉请按样本中所列参数选用。
4. 与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm工作原理：当两个电磁阀线圈通电时，平衡孔回路关闭，泄流孔回路打开，活塞上腔泄压，活塞上行，阀门打开。
反之，活塞下行，阀门关闭。
在阀门开启和关闭过程中，可将流量（流速）信号及阀塞位置信号传送给计算机，经过计算机处理后发出相应的指令，控制两个电磁导阀的通、断电状态，使活塞的上下腔的液压差产生变化，从而将活塞控制在所需的开启高度上，实现对管道介质流量的控制。
换向阀应用中应注意的几个问题摘要：换向阀是液压换向回路中重要的控制元件，只有合理选择与应用才能保证液压系统正常工作。
本文分析了换向阀应用中容易忽视的几个问题，提出了相应的改进方法，换向阀的合理应用，将大大提高液压系统工作可靠性。
关键词：换向阀应用问题Several problems should be paid attention to in the application ofreversing valveXUE Mei, ZHENG Fa-yue, WANG Ai(Beijing Polytechnic Beijing 100176)Abstract: Directional reversing valve is an important control element in the hydraulic reversing circuit. Only reasonable selection and application can ensure the normal operation of the hydraulic system. This paper analyzes several problems that are easy to beignored in the application of directional valve, and puts forward the corresponding improvement methods. The reasonable application of directional valve will greatly improve the reliability of hydraulic system.Key words: directional valve； application； problem0引言换向阀是液压换向回路中的重要控制元件，利用外力推动阀芯在阀体中运动切换液流的方向，实现运动部件的方向控制。

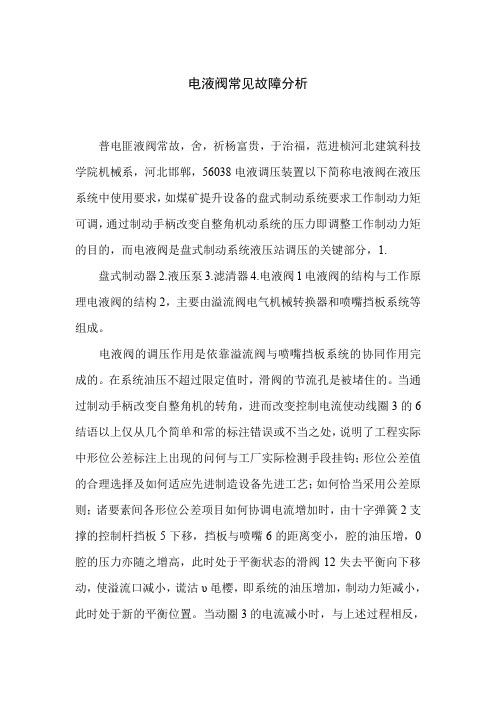

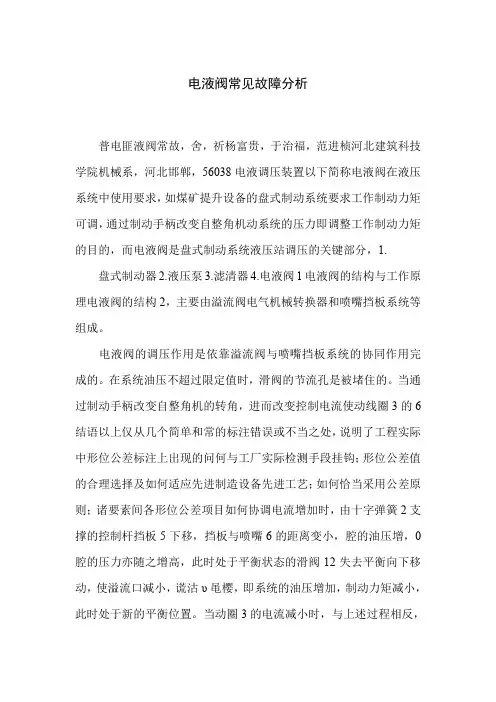

电液阀常见故障分析普电匪液阀常故，舍，祈杨富贵，于治福，范进桢河北建筑科技学院机械系，河北邯郸，56038电液调压装置以下简称电液阀在液压系统中使用要求，如煤矿提升设备的盘式制动系统要求工作制动力矩可调，通过制动手柄改变自整角机动系统的压力即调整工作制动力矩的目的，而电液阀是盘式制动系统液压站调压的关键部分，1.盘式制动器2.液压泵3.滤清器4.电液阀1电液阀的结构与工作原理电液阀的结构2，主要由溢流阀电气机械转换器和喷嘴挡板系统等组成。
电液阀的调压作用是依靠溢流阀与喷嘴挡板系统的协同作用完成的。
在系统油压不超过限定值时，滑阀的节流孔是被堵住的。
当通过制动手柄改变自整角机的转角，进而改变控制电流使动线圈3的6结语以上仅从几个简单和常的标注错误或不当之处，说明了工程实际中形位公差标注上出现的问何与工厂实际检测手段挂钩；形位公差值的合理选择及如何适应先进制造设备先进工艺；如何恰当采用公差原则；诸要素间各形位公差项目如何协调电流增加时，由十字弹簧2支撑的控制杆挡板5下移，挡板与喷嘴6的距离变小，腔的油压增，0腔的压力亦随之增高，此时处于平衡状态的滑阀12失去平衡向下移动，使溢流口减小，谎沽υ黾樱，即系统的油压增加，制动力矩减小，此时处于新的平衡位置。
当动圈3的电流减小时，与上述过程相反，制动力矩增大。
1.固定螺钉2.十字弹簧3.动线圈4.永久磁铁5.控制杆挡板6.喷嘴7.中空蜾母8.先导阀9.调压弹簧10.定压弹簧1.辅助弹，12.滑阀13.定节流孔14.滤芯等。
总而言之，形位公差的标准化还有大量的工作要做，还必须不断更新以适应形势发展的需要；而各企业对形位公差标准的贯彻同样还有许多工作要做，还有许多问需作进步研讨。
编辑永平№75生，毕业于湖南大学，现为高校教师，副教授，发论文8篇。
成兴找2电液阀常故障及对策液压系统失压所谓失压，是指电液阀在正常工作过程中，液压系统压力户突然下降。
2.1.1电液阀动线圈3断线由于绕制动线圈的线径较细，长期工作可能会因发热或偶然间电流过大而使线圈烧断，则动线圈被十字弹簧提起，液压系统压力尸突然降低。
换向阀的常见故障及维修方法模版换向阀是一种用于控制液压系统中流体流动方向的重要元件，主要用于调节液压系统中液体的流向，实现液压系统的正常运行。
然而，由于长时间使用或其他原因，换向阀可能会出现一些故障，影响液压系统的性能和工作效果。
本文将介绍换向阀的常见故障及维修方法，供参考。
一、换向阀常见故障综述换向阀的常见故障主要包括以下几个方面：1. 换向阀内部漏油现象：换向阀在使用过程中，由于内部密封件损坏、磨损等原因，可能出现漏油现象。
这种漏油现象会导致液压系统中的压力丢失，影响系统的工作效率。
2. 换向阀手柄固定不紧：换向阀的手柄用于控制阀芯的移动，如果手柄固定不紧，会导致阀芯的位置不准确，影响液压系统的流向控制效果。
3. 换向阀漏油：换向阀在使用过程中，由于阀座密封不良或阀芯损坏等原因，可能会出现漏油现象。
这种漏油现象会导致液压系统中的压力丢失，影响系统的工作效率。
4. 换向阀卡阻：换向阀在使用过程中，由于液压油质量不良、阀芯磨损或阀座堵塞等原因，可能会出现卡阻现象。
这种卡阻现象会导致液压系统中的流量不能正常流动，影响系统的工作效果。
5. 换向阀异响：换向阀在使用过程中，由于阀芯与阀座之间的摩擦、阀芯与缸体之间的摩擦等原因，可能会出现异响现象。
这种异响现象会影响液压系统的正常工作，甚至引起换向阀损坏。
二、换向阀常见故障的维修方法1. 换向阀内部漏油现象的维修方法：（1）检查阀芯、阀座和密封圈等密封部件是否磨损或损坏，如有问题需要更换。
（2）清洁阀座和阀芯表面，确保密封地方没有杂质。
（3）拧紧阀体上的螺钉，确保阀体与阀座之间密封良好。
2. 换向阀手柄固定不紧的维修方法：（1）检查手柄上的螺丝是否松动，如有松动需要拧紧。
（2）如手柄螺丝严重损坏或者螺丝孔损坏，需要更换螺丝或修复螺丝孔。
3. 换向阀漏油的维修方法：（1）检查阀座与阀芯之间的密封性能，如有问题需要更换密封件。
（2）将阀芯与阀座拆卸下来，清洁并检查是否有杂质或磨损现象，如有需要进行修复或更换。

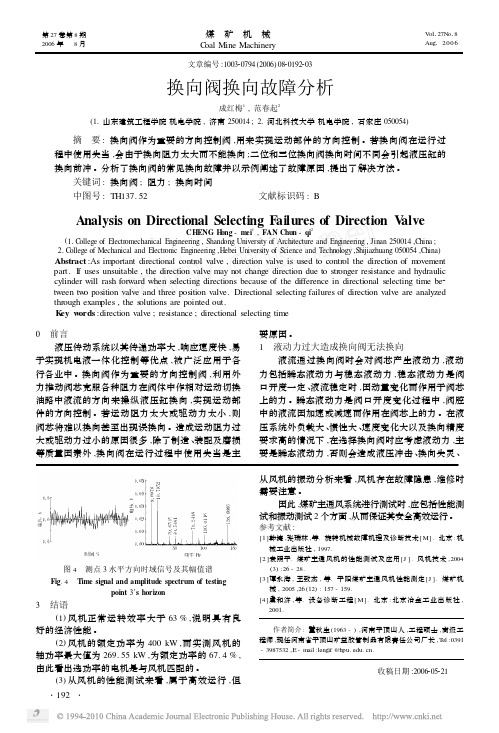

文章编号:100320794(2006)0820192203换向阀换向故障分析成红梅1,范春起2(11山东建筑工程学院机电学院,济南250014;21河北科技大学机电学院,石家庄050054)摘要:换向阀作为重要的方向控制阀,用来实现运动部件的方向控制。
若换向阀在运行过程中使用失当,会由于换向阻力太大而不能换向;二位和三位换向阀换向时间不同会引起液压缸的换向前冲。
分析了换向阀的常见换向故障并以示例阐述了故障原因,提出了解决方法。
关键词:换向阀;阻力;换向时间中图号:TH137.52文献标识码:BAnalysis on Directional Selecting F ailures of Direction V alveCHENG H ong-mei1,FAN Chun-qi2(1.C ollege of E lectromechanical Engineering,Shandong University of Architecture and Engineering,Jinan250014,China;2.C ollege of Mechanical and E lectronic Engineering,Hebei University of Science and T echnology,Shijiazhuang050054,China) Abstract:As im portant directional control valve,direction valve is used to control the direction of m ovement part.I f uses unsuitable,the direction valve may not change direction due to stronger resistance and hydraulic cylinder will rash forward when selecting directions because of the difference in directional selecting time be2 tween tw o position valve and three position valve.Directional selecting failures of direction valve are analyzed through exam ples,the s olutions are pointed out.K ey w ords:direction valve;resistance;directional selecting time0 前言液压传动系统以其传递功率大,响应速度快,易于实现机电液一体化控制等优点,被广泛应用于各行各业中。
换向阀的常见故障及维修方法换向阀（directional valve）作为液压系统中的重要元件，常见故障主要有漏油、卡涩以及换向不灵等问题。
接下来将针对这些常见故障逐一进行分析，并介绍相应的维修方法。
一、换向阀漏油故障换向阀漏油是常见的故障之一，主要表现为液压系统中的液压油出现外泄现象。
换向阀漏油的原因主要有以下几点：1.密封件磨损：长期使用或使用频率较高的情况下，换向阀密封件容易磨损，导致漏油现象。
2.脏污：液压系统中的油液中含有微小的杂质，这些杂质会在长时间的使用中沉积在换向阀的密封件表面，导致密封失效。
维修方法：1.更换密封件：通过替换磨损的密封件，可以解决换向阀漏油的问题。
在更换密封件之前，需要将液压系统中的油液完全排空，并彻底清洁换向阀的工作表面。
2.清洗换向阀：定期对换向阀进行清洗可以有效防止污垢的沉积。
清洗时可以使用合适的清洗剂将换向阀浸泡片刻，然后用清洁的刷子或棉布清洁换向阀表面。
二、换向阀卡涩故障换向阀卡涩是指换向阀在工作过程中操作不灵活，易卡死的故障。
主要原因有以下几点：1.密封件老化：由于长时间使用或者温度变化等原因，密封件会老化变硬，导致换向阀操作不灵活。
2.杂质进入：液压系统中的杂质会进入换向阀内部，引起阀芯或阀座的卡涩。
维修方法：1.更换密封件：通过更换磨损或老化的密封件，可以恢复换向阀的灵活性。
替换密封件前应彻底清洁换向阀内部，并确保更换的密封件符合规定的尺寸和质量要求。
2.清洗阀芯和阀座：通过清洗阀芯和阀座可以清除杂质，恢复换向阀的正常工作。
三、换向阀换向不灵故障换向阀换向不灵是指换向阀在工作过程中无法准确换向的故障。
主要原因有以下几点：1.液压泄漏：换向阀与液压系统的连接处存在泄漏，导致液压力不足，无法完成准确的换向操作。
2.阀芯磨损：长时间使用后，阀芯会磨损，导致换向不灵。
维修方法：1.排查液压泄漏：检查液压系统与换向阀连接处的密封情况，及时更换磨损的密封件，确保液压系统的稳定性。
换向阀常见故障分析
换向阀是借助于阀芯与阀体的不同相对位置来接通、切断或改变液压系统中油液的流动方向的阀类。
种类很多，根据阀芯的运动形式，换向阀可分为滑阀和转阀两种；根据操纵方式不同，可分为手动换向阀、机动换向阀、电磁换向阀、液动换向阀、电液动换向阀；根据阀的工作位置数及通道口数目，可分为二位二通阀、二位三通阀、二位四通阀、二位五通阀、三位四通阀、三位五通阀、多位多通阀等等。
故
障
现
象
原因分析消除方法
不动作或动1、阀芯因污染物、毛刺等将阀
芯卡住或将配合件表面划伤、
拉毛等
2、阀体变形，引起阀芯卡紧
3、自动复位弹簧折断
1、拆开清洗，修整被破坏表
面，清除毛刺，如果破坏严
重，则需更换新阀
2、修磨安装表面，重新装配
安装
作不良4、手动换向阀和行程换向阀中的
密封圈过紧
5、装配错误。
如经过拆装后，
有些零件位置装错，漏装或管
路安装错误，引起换向动作不
良或系统工作失常
6、电磁换向阀电磁铁损坏
3、更换，并正确安装弹簧
4、换用合适的密封圈
5、正确装配零件，正确安装
管路
6、更换新的电磁铁
泄漏1、阀芯、阀体磨损或严重划伤
2、使用压力过高或阀体膨胀使
1、换用新阀并过滤油液或换
用新油
量过大间隙变大，泄漏增大
3、密封圈失效或漏装，引起泄
漏
4、油温过高，油的粘度降低，
引起泄漏增大
2、使用压力应小于等于额定
压力，或换用高压阀
3、拆开检查，按正常状态装
配
4、检查油温，使用冷却器降
低油温
故
障
现
原因分析消除方法。

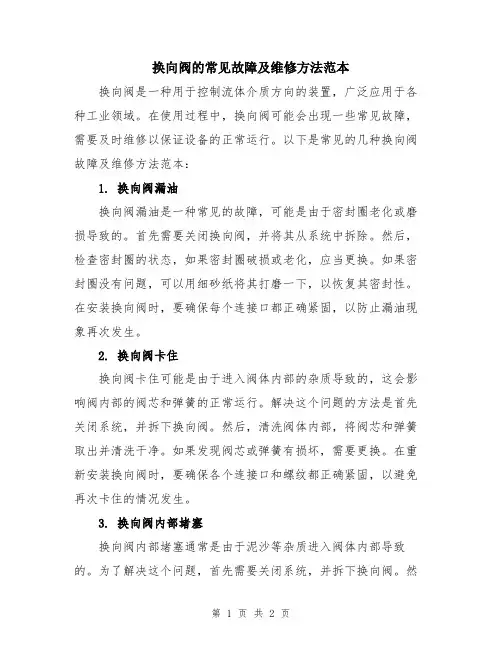

换向阀的常见故障及维修方法范本换向阀是一种用于控制流体介质方向的装置，广泛应用于各种工业领域。
在使用过程中，换向阀可能会出现一些常见故障，需要及时维修以保证设备的正常运行。
以下是常见的几种换向阀故障及维修方法范本：1. 换向阀漏油换向阀漏油是一种常见的故障，可能是由于密封圈老化或磨损导致的。
首先需要关闭换向阀，并将其从系统中拆除。
然后，检查密封圈的状态，如果密封圈破损或老化，应当更换。
如果密封圈没有问题，可以用细砂纸将其打磨一下，以恢复其密封性。
在安装换向阀时，要确保每个连接口都正确紧固，以防止漏油现象再次发生。
2. 换向阀卡住换向阀卡住可能是由于进入阀体内部的杂质导致的，这会影响阀内部的阀芯和弹簧的正常运行。
解决这个问题的方法是首先关闭系统，并拆下换向阀。
然后，清洗阀体内部，将阀芯和弹簧取出并清洗干净。
如果发现阀芯或弹簧有损坏，需要更换。
在重新安装换向阀时，要确保各个连接口和螺纹都正确紧固，以避免再次卡住的情况发生。
3. 换向阀内部堵塞换向阀内部堵塞通常是由于泥沙等杂质进入阀体内部导致的。
为了解决这个问题，首先需要关闭系统，并拆下换向阀。
然后，清洗阀体内部，将阀芯、连接管道等取出并清洗干净。
如果有必要，可以使用专门的清洗剂进行清洗。
在重新安装换向阀时，要确保阀内部没有杂质残留，并且各个连接口和螺纹都正确紧固。
4. 换向阀无法正常工作如果换向阀无法正常工作，可能是由于系统压力不稳定、电磁线圈损坏或阀芯磨损导致的。
首先，需要检查系统的压力情况，确保系统压力稳定。
如果系统压力正常，可以检查电磁线圈的状态，如果电磁线圈受损，应当更换。
如果电磁线圈没有问题，可以拆下换向阀，并清洗阀芯。
如果阀芯磨损严重，需要更换新的阀芯。
在重新安装换向阀时，要确保每个连接口都正确紧固，并且电磁线圈与电源连接正确。
以上所述是一些常见的换向阀故障及维修方法范本，但实际情况可能因设备型号、故障原因等而有所不同。
在进行维修时，应当根据实际情况进行判断，并遵循相关的维修规范和方法进行操作。
换向阀的常见故障及维修方法范文换向阀是工程机械中常见的关键部件之一，其作用是控制液压系统中液压油的流向，实现机械的正常运转。
然而，由于长期使用或不当操作等原因，换向阀可能会出现各种故障，影响机械的正常工作。
本文将介绍换向阀的常见故障及维修方法，旨在帮助读者更好地了解和解决换向阀故障问题。
一、漏油故障漏油是换向阀最常见的故障之一，主要表现为液压油从阀体或阀口处泄漏。
出现漏油故障可能有以下几个原因：1.密封圈老化：长期使用后，阀体内的密封圈可能会老化或损坏，导致液压油泄漏。
2.连接螺纹松动：换向阀的连接部分存在螺纹，如果螺纹松动，液压油会从松动处泄漏。
3.阀体磨损：长期使用会导致阀体表面磨损，从而导致漏油。
针对漏油故障，可以采取以下维修方法：1.更换密封圈：将阀体拆下，查找漏油点，然后更换新的密封圈即可。
2.检查螺纹连接：将阀体拆下，检查连接螺纹是否松动，如有松动，适当加紧螺纹即可。
3.修复阀体表面：如果阀体表面磨损较为严重，可以采用研磨或修复的方法，使其表面平整。
二、阀芯卡涩阀芯的顺畅移动是换向阀正常工作的前提，然而在使用过程中，阀芯可能会卡涩不动，导致换向阀无法正常工作。
阀芯卡涩的原因主要有以下几个：1.阀芯磨损：长期磨损会导致阀芯的直径或长度变小，从而导致阀芯与阀体之间的间隙不合适，造成卡涩现象。
2.过载压力：阀芯在工作时承受较大的液压压力，如果超出其承受范围，会导致阀芯变形或卡涩。
3.阀体磨损：阀体表面的磨损也会导致阀芯卡涩，阻碍其正常移动。
针对阀芯卡涩问题，可以采取以下维修方法：1.更换阀芯：将阀体拆下，检查阀芯的磨损情况，如果磨损严重，应及时更换新的阀芯。
2.降低压力：查找液压系统中的过载压力点，适当调整液压系统的工作压力，以降低对阀芯的负荷。
3.修复阀体表面：如果阀体表面磨损比较严重，可以采用研磨或修复的方法，使其表面平整，减少对阀芯的干扰。
三、阀内部堵塞阀内部堵塞是换向阀另一个常见的故障，主要表现为液压油在阀体内部无法正常流动。
电液阀常见故障及排除方法
电液阀啊，在各种工业系统中那可是有着重要地位的呢！但就像人会生病一样，电液阀也会有各种故障。
比如说漏油，这就好像一个人不停地流血一样，得赶紧止住啊！这可能是密封件老化了或者安装不当导致的。
那怎么办呢？当然是及时更换密封件，并且要仔细地安装好呀。
还有阀芯卡滞的问题呢！这就好比是人的关节不灵活了，行动就会受阻呀。
这可能是因为杂质进入了阀内，或者阀芯本身有磨损。
那我们就得把杂质清理干净，要是阀芯磨损严重，就得换新的啦，不然怎么能好好工作呢。
再有就是电磁铁故障，这就像是人的大脑出了问题，指令传达不下去啦。
可能是线圈烧毁了，或者电磁铁吸力不足。
那就要检修或更换电磁铁呀，让它重新有力地工作起来。
电液阀的压力不稳定，这不就像是人的情绪起伏不定一样嘛。
可能是弹簧失效了，或者油液中混入了空气。
那就要检查弹簧，该换就换，还要把油液中的空气排出去，让压力稳稳的。
有时候电液阀还会出现噪音过大的情况，这多吵啊，就像人在耳边大声喧哗一样。
这也许是阀芯和阀体配合不好，或者油液流速过快。
那就要调整配合间隙，或者想办法让油液流速合理起来呀。
我们可不能小看这些故障，它们就像是潜伏在机器里的小怪兽，要是不及时处理，就会影响整个系统的运行呢。
所以啊，我们要时刻关注电液阀的状态，一旦发现有不对劲的地方，就赶紧行动起来，把这些小怪兽都赶跑。
只有这样，我们的电液阀才能一直健康地工作，为我们的生产和生活提供有力的保障呀！这难道不是很重要的事情吗？。
