《桥梁工程》第二次测试题姓名：学号：一、填空题1、大型桥梁的设计工作阶段一般分成初步设计、技术设计和施工图设计三个阶段。

2、桥面铺装的作用是防止行车道板磨耗、防止主梁遭受雨水侵蚀、分散车轮荷载。

3、按桥跨结构的平面布置，桥梁分为正交桥、斜交桥、弯桥。

4、板式橡胶支座的设计与计算包括三方面的内容，即：确定支座尺寸、验算支座受压偏转情况以及验算支座的抗滑稳定性。

5、拱桥的矢跨比越小，水平推力越大。

6、拱桥按主拱圈线型可分为：圆弧拱桥、悬链线拱桥、抛物线拱桥。

7、圬工拱桥按拱上建筑采用的不同构造方式，可分为实腹式和空腹式两种。

而空腹式拱上建筑的腹孔形式可以采用拱式腹孔，也可以采用梁式腹孔。

8、简单体系拱桥可分为：三铰拱、两铰拱、无铰拱。

9、拱桥的设计控制高程主要有四个，即桥面高程、跨中结构（拱或桥面结构）底面高程、起拱线高程及基础底面高程。

10、根据塔、梁、墩之间的不同结合关系，可以将斜拉桥分成四种不同体系：即塔墩固结、塔梁分离的漂浮体系；塔墩固结、塔梁分离，但在塔墩处主梁下设置竖向支承的半漂浮体系；塔梁固结、塔墩分离的塔梁固结体系；主梁、索塔、桥墩三者互为固结的刚构体系。

二、选择题1. 桥面铺装混凝土标号应（c ）。

a. 低于桥面板混凝土的标号b. 大于等于C40c. 与桥面板混凝土的标号相同或略高一级d.. 随意确定2. 桥梁纵坡小于2％时，桥梁上应设置（a ）泻水管。

a. 6～8m设置一个b. 6～8个c. 12～15m设置一个d. 12～15个3. 小型桥梁中常用的伸缩缝为（c ）。

a. 钢梳齿板型伸缩缝b. 矩形橡胶条型伸缩缝c. U形镀锌铁皮伸缩缝d. 模数支承式伸缩缝4. 装配式钢筋混凝土与预应力混凝土简支梁桥常用的块件划分方式有（可多选ABE）A. 纵向竖缝划分B. 纵向水平缝划分C. 横向水平缝划分D. 纵、横向水平缝划分E. 纵、横向竖缝划分5. 关于桥梁横坡的设置，下列说法不正确的有（A ）A. 设置三角垫层是设置桥面横坡的唯一方式B. 可将横坡设在墩台顶部而做成倾斜的桥面板C. 可采用不等厚的铺装层以构成桥面横坡D. 可直接将行车道板做成双向倾斜的横坡E. 行车道路面可用抛物线形横坡，横坡坡度为1.5%～2.0%6. 装配式预应力混凝土空心简支板，在支点附近顶面配置纵向非预应力钢筋，其作用是用来承受（B ）A．预应力产生的压应力B．预应力产生的拉应力C．预应力产生的剪应力D．自重产生的拉应力7. 主梁中配置预应力束筋、纵向主筋、斜筋以及作各种验算时，需要作出主梁的（D ）A弯矩图B剪力图C影响连线图D包络图8. 在配置式Ｔ形梁桥中，为保证各片主梁能相互连接成整体，共同参与受力，需设置( B ) A钢板B横隔板C内纵梁D腹板9. 在影响斜板桥受力的主要因素中，下列不是主要因素的为( D )。

东大23年秋《桥梁工程（二）》在线平时作业3
试卷总分:100 得分:100
第1题,对于既承受正弯矩、又承受负弯矩的大跨径连续梁桥，其上部结构往往采用( )。

【A.项】梁桥；
【B.项】拱桥；
【C.项】斜拉桥；
【D.项】悬索桥
[正确答案]:D
第2题,荷载横向分布计算方法中的( )法把横向结构视作在主梁上断开而简支在其上的简支梁。

【A.项】杠杆原理；
【B.项】偏心压力；
【C.项】横向铰接板(梁)法；
【D.项】比拟正交异性板法
[正确答案]:A
第3题,连续梁桥的主梁纵向预应力抵抗（）。

【A.项】车辆荷载、车道荷载；
【B.项】车道荷载、车辆荷载；
【C.项】车辆荷载、车辆荷载；
【D.项】车道荷载、车道荷载
[正确答案]:D
第4题,预应力混凝土T形梁的下马蹄的作用是（）。

【A.项】小桥；
【B.项】中桥；
【C.项】大桥；
【D.项】特大桥
[正确答案]:C
第5题,汽车制动力和温度影响力按公路桥涵标准荷载分类表中的作用分类应为（）。

【A.项】永久作用；
【B.项】施工荷载；
【C.项】可变作用；
【D.项】偶然作用
[正确答案]:C
第6题,对于预制装配式简支T形梁桥，从运输和安装的稳定性考虑，关于端横隔梁高度描述正确的是（）。

【A.项】多孔跨径总长L=500m，单孔跨径Lk=50m；
【B.项】多孔跨径总长L=600m，单孔跨径Lk=200m；
【C.项】多孔跨径总长L=800m，单孔跨径Lk=80m；。

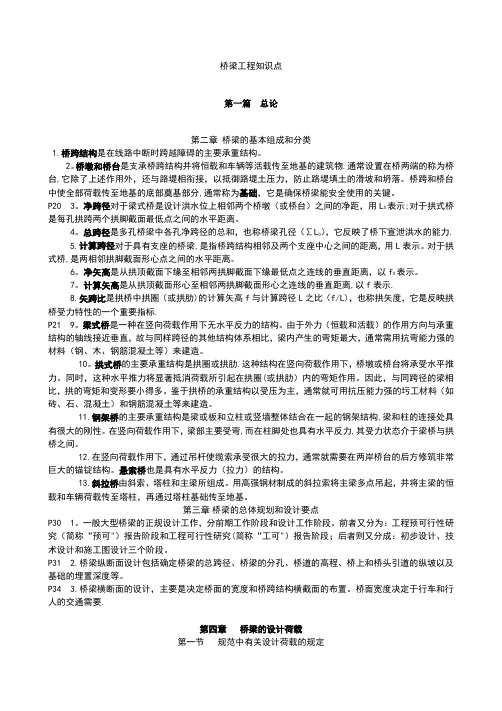

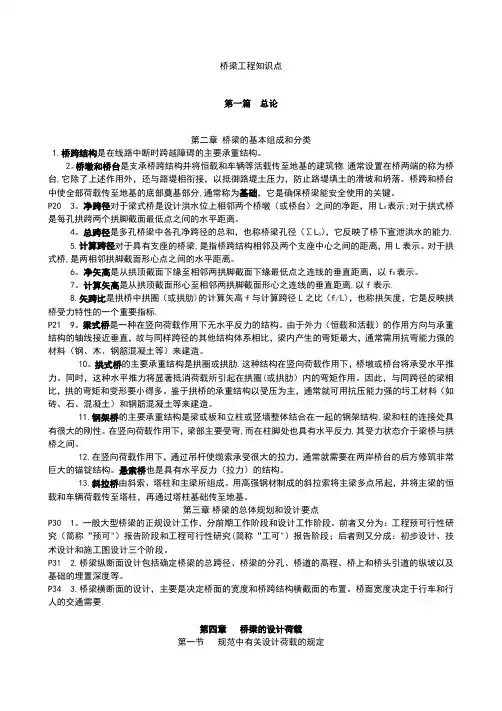

桥梁工程知识点第一篇总论第二章桥梁的基本组成和分类1.桥跨结构是在线路中断时跨越障碍的主要承重结构。

2。

桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物.通常设置在桥两端的称为桥台,它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。

桥跨和桥台中使全部荷载传至地基的底部奠基部分,通常称为基础，它是确保桥梁能安全使用的关键。

P20 3。

净跨径对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用L0表示;对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

4。

总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（∑L0），它反映了桥下宣泄洪水的能力.5.计算跨径对于具有支座的桥梁,是指桥跨结构相邻及两个支座中心之间的距离，用L表示。

对于拱式桥,是两相邻拱脚截面形心点之间的水平距离。

6。

净矢高是从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离，以f0表示。

7。

计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离,以f表示.8.矢跨比是拱桥中拱圈（或拱肋)的计算矢高f与计算跨径L之比（f/L)，也称拱矢度，它是反映拱桥受力特性的一个重要指标.P21 9。

梁式桥是一种在竖向荷载作用下无水平反力的结构。

由于外力（恒载和活载）的作用方向与承重结构的轴线接近垂直，故与同样跨径的其他结构体系相比，梁内产生的弯矩最大，通常需用抗弯能力强的材料（钢、木、钢筋混凝土等）来建造。

10。

拱式桥的主要承重结构是拱圈或拱肋.这种结构在竖向荷载作用下，桥墩或桥台将承受水平推力。

同时，这种水平推力将显著抵消荷载所引起在拱圈(或拱肋）内的弯矩作用。

因此，与同跨径的梁相比，拱的弯矩和变形要小得多。

鉴于拱桥的承重结构以受压为主，通常就可用抗压能力强的圬工材料（如砖、石、混凝土）和钢筋混凝土等来建造。

11.钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合在一起的钢架结构,梁和柱的连接处具有很大的刚性。

桥梁工程一一、单项选择题(只有一个选项正确，共10道小题)1. 桥梁按体系划分可分为梁桥、拱桥、悬索桥、组合体系桥。

2. 桥梁的建筑高度是指桥面与桥跨结构最低边缘的高差。

3. 公路桥梁总长是指桥梁两个桥台侧墙尾端间的距离。

4. 下列桥梁中不属于组合体系桥梁的结合梁桥。

5. 以公路40m简支梁桥为例，①标准跨径、②计算跨径、③梁长这三个数据间数值对比关系正确的是①>③>②。

6. 以铁路48m简支梁桥为例，①标准跨径、②计算跨径、③梁长这三个数据间数值对比关系正确的是①＝②<③。

7. 桥梁设计中除了需要的相关力学、数学等基础知识外，设计必须依据的资料是设计技术规范。

8. 我国桥梁设计程序可分为前期工作及设计阶段，设计阶段按“三阶段设计”进行，即初步设计、技术设计与施工设计。

9. 下列哪一个选项不属于桥梁总体规划设计的基本内容桥型选定。

二．判断题(判断正误，共6道小题)10. 常规桥梁在进行孔跨布置工作中不需要重点考虑的因素为桥址处气候条件。

11. 斜腿刚构桥是梁式桥的一种形式。

（×）12. 悬索桥是跨越能力最大的桥型。

（√）13. 桥梁设计初步阶段包括完成施工详图、施工组织设计和施工预算。

（×）14. 桥位的选择是在服从路线总方向的前提下进行的。

（×）15. 一般来说，桥的跨径越大，总造价越高，施工却越容易。

（×）16. 公路桥梁的总长一般是根据水文计算来确定的。

（√）三、主观题(共3道小题)17. 请归纳桥上可以通行的交通物包括哪些（不少于三种）？请总结桥梁的跨越对象包括哪些（不少于三种）？参考答案：桥梁可以实现不同的交通物跨越障碍。

最基本的交通物有：汽车、火车、行人等。

其它的还包括：管线（管线桥）、轮船（运河桥）、飞机（航站桥）等。

桥梁跨越的对象包括：河流、山谷、道路、铁路、其它桥梁等。

18. 请给出按结构体系划分的桥梁结构形式分类情况，并回答各类桥梁的主要受力特征。

桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。

2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。

3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。

4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。

5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。

二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。

所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。

这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。

2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。

3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。

4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护工程。

另一侧则支承桥跨上部结构的端部。

5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。

基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。

所谓五小部件都是直接与桥梁服务功能有关的部件。

这五小部件是：1）桥面铺装（或称行车道铺装）。

铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。

特别在钢箱梁上铺设沥青路面的技术要求甚严。

2）排水防水系统。

应迅速排除桥面上积水，并使渗水可能性降至最小限度。

此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。

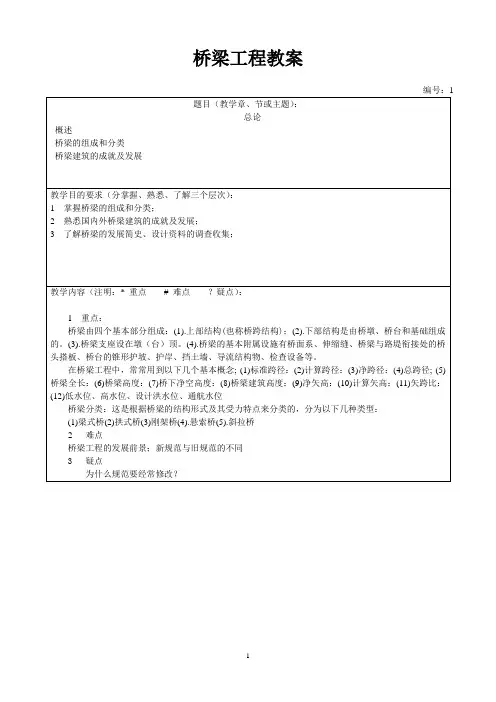

桥梁工程教案编号：1板书设计：例如：桥梁的组成和分类简图：桥梁的组成桥梁由四个基本部分组成：(1).上部结构(2).下部结构解释：桥梁的计算跨径是指支座中到中的距离。

(3).桥梁支座(4) 附属设施几个基本概念：思考：为什么设计桥梁时要用计算跨径？(1)标准跨径：(2)计算跨径：(3)桥梁全长：(4)桥梁高度：题目（教学章、节或主题）：桥梁规划和设计原则1 桥梁设计的基本要求；2 设计资料的调查收集；3 桥梁的设计步骤；4 桥梁平、纵、横设计布置教学目的要求（分掌握、熟悉、了解三个层次）：掌握桥梁平、纵、横设计布置；桥梁的设计步骤；熟悉桥梁设计的基本要求；了解设计资料的调查收集；教学内容（注明：* 重点# 难点？疑点）：1 重点：桥梁设计的基本要求：桥梁设计必须“按照安全、适用、经济、美观和有利环保”的原则进行，同时还要考虑建造技术的先进性以及可持续发展的要求。

桥梁纵断面设计主要内容有：桥梁总跨径的拟定、对桥梁进行分孔、确定桥面标高与桥下净空、桥上与桥头引道纵坡的设置等。

桥梁的横断面是桥面宽度等组成的，桥面宽度由行车和行人的交通需要来决定。

根据《公路桥涵设计通用规范》（JTG D60-2004）第3.3.1条规定各级公路桥涵净空的建筑界限及其他各项规定；桥梁的线型及桥头引道的平面布置原则能使车辆平稳舒适地通过。

2 难点桥梁平、纵、横综合设计布置3 疑点新旧规范的区别在那里？板书设计：例如桥梁规划和设计原则简图 PPT图片1 桥梁设计的基本要求；2 设计资料的调查收集；3 桥梁的设计步骤；4 桥梁平、纵、横设计布置解释：桥梁纵断面设计的内容具体如何来考虑。

思考：如何设计新型桥梁结构？题目（教学章、节或主题）：桥梁设计作用和作用效应组合1 桥梁设计作用2 桥梁作用效应组合城市桥梁设计荷载及其组合教学目的要求（分掌握、熟悉、了解三个层次）：1 掌握永久作用，可变作用，偶然作用、桥梁作用效应组合2 熟悉公路一I级和公路一Ⅱ级两个等级3 了解城市桥梁设计荷载及其组合；教学内容（注明：* 重点# 难点？疑点）：1 重点：永久作用，可变作用，偶然作用、桥梁作用效应组合2 难点公路一I级、公路一Ⅱ级与汽超-20、汽-20荷载对比3 疑点公路一I级与汽超-20算出的内力对比相差多少？桥面系一、桥面铺装二、排水设施三、伸缩装置四、桥跨结构与路堤的衔接简图 PPT图片解释：桥面铺装的作用是什么；图：毛勒伸缩装置构造（尺寸单位：cm）思考：伸缩装置设在何位置？题目（教学章、节或主题）：板桥的设计与构造1 板桥的类型及其特点；2 简支板桥的构造；3 斜交板桥的受力特点与构造。

一、填空题1)公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。

2)按结构体系及其受力特点，桥梁可划分为梁桥、拱桥、悬索桥以及组合体系。

3)桥梁纵断面设计包括桥梁总跨径的确定、桥梁的分孔、桥面的标高及桥下净空、桥上及桥头引导纵坡的布置。

4)桥台的常见型式有重力式桥台、轻型桥台、组合式桥台和框架式桥台等。

5)公路桥面构造包括桥面铺装、防水和排水系统、桥面伸缩装置、人行道及附属设施等。

6)悬索桥主要由桥塔、锚碇、主缆和吊索等组成。

7)重力式桥墩按截面形式划分，常见的有矩形、圆形、圆端形和尖端形等。

8)常见的轻型桥台有薄壁轻型桥台、支撑梁轻型桥台、框架式轻型桥台、组合式轻型桥台等。

9)设计钢筋混凝土简支T梁，需拟定的主要尺寸有梁宽、梁高、腹板厚度、翼缘板厚度。

10)柱式桥墩的主要型式主要有独柱式、双柱式、多柱式和混合式。

11)明挖扩大基础的稳定性验算包括倾覆稳定性验算和滑动稳定性验算。

12)桥梁支座按其变为的可能性分为活动支座和固定支座。

13)支座按其容许变形的可能性分为固定支座、单向支座和多向支座。

14)常用的重力式桥台有 U形桥台、埋置式桥台、八字式桥台、一字式桥台等。

15)桥梁的主要组成部分包括桥墩、桥台及桥跨结构等。

16)桥梁设计一般遵循的原则包括安全性、适用性、经济性、先进性和美观等。

17)荷载横向分布影响线的计算方法主要有：杠杆原理法、偏心压力法、铰接板法、比拟正交异性板法。

18)通常将桥梁设计荷载分为三大类：永久荷载、可变荷载、偶然荷载。

19)公路桥梁设计汽车荷载分为公路-I级、公路-II级两个等级，它包括车道荷载和车辆荷载，其中车辆荷载用于桥梁结构的局部加载和桥台验算。

20)桥梁净空包括设计洪水位和桥下通航净空。

21)柱式桥墩的型式主要有独柱式、双柱式、多柱式和混合柱式四种。

22)进行扩大基础验算时，常进行基底的倾覆稳定性和滑动稳定性检算。

23)我国古代隋朝时期修建，位于河北赵县的著名古桥是赵州桥。
