单片机硬件及内部结构.

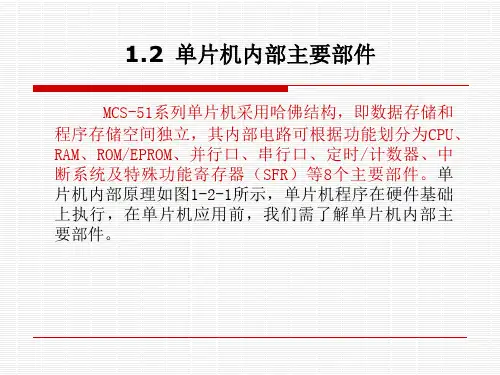

1.2 单片机内部主要部件单片机内部电路比较复杂，MCS-51系列的8051型号单片机的内部电路根据功能可以分为CPU、RAM、ROM/EPROM、并行口、串行口、定时/计数器、中断系统及特殊功能寄存器（SFR）等8个主要部件，如图1-2-1所示。

这些部件通过片内的单一总线相连，采用CPU加外围芯片的结构模式，各个功能单元都采用特殊功能寄存器集中控制的方式。

其他公司的51系列单片机与8051结构类似，只是根据用户需要增加了特殊的部件，如A/D转换器等。

在设计程序过程中，寄存器的使用非常频繁。

本节内容在了解单片机内部的组成机构基础上，重点介绍单片机内部常用的寄存器的作用。

图1-2-1 MCS-51架构1.2.1中央处理器（CPU）中央处理器是单片机的核心，主要功能是产生各种控制信号，根据程序中每一条指令的具体功能，控制寄存器和输入/输出端口的数据传送，进行数据的算术运算、逻辑运算以及位操作等处理。

MCS-51系列单片机的CPU字长是8位，能处理8位二进制数或代码，也可处理一位二进制数据。

单片机的CPU从功能上一般可以分为运算器和控制器两部分。

一、控制器控制器由程序计数器PC、指令寄存器、指令译码器、定时控制与条件转移逻辑电路等组成。

其功能是对来自存储器中的指令进行译码，通过定时电路，在规定的时刻发出各种操作所需的全部内部和外部的控制信号，使各部分协调工作，完成指令所规定的功能。

各部分功能部件简述如下。

1．程序计数器PC（Program Counter）程序计数器是一个16位的专用寄存器，用来存放下一条指令的地址，具有自动加1的功能。

当CPU要取指令时，PC的内容送地址总线上，从存储器中去取出一个指令码后，PC 内容自动加1，指向下一个指令码，以保证程序按顺序执行。

PC是用来指示程序的执行位置，在顺序执行程序时，单片机每执行一条指令，PC就自动加1，以指示出下一条要取的指令的存储单元的16位地址。

也就是说，CPU总是把PC 的内容作为地址，根据该地址从存储器中取出指令码或包含在指令中的操作数。

单片机的基本组成单片机是一种集成电路，具有微处理器、存储器、输入输出接口以及时钟电路等基本组成部分。

它被广泛应用于各种电子设备中，如手机、电视、汽车等。

本文将从以下几个方面介绍单片机的基本组成。

一、微处理器微处理器是单片机的核心部件，它负责处理各种指令和数据。

微处理器通常由控制单元和算术逻辑单元组成。

控制单元负责从存储器中获取指令，并根据指令控制执行的操作。

算术逻辑单元则负责执行各种运算和逻辑操作。

微处理器的性能通常由其主频、指令集和位数决定。

二、存储器存储器用于存储程序和数据。

单片机的存储器分为程序存储器和数据存储器两种。

程序存储器用于存储程序代码，常见的有闪存和EEPROM。

数据存储器则用于存储数据，包括RAM和寄存器。

RAM 是一种易失性存储器，用于临时存储数据。

而寄存器则是一种特殊的存储器，用于存储微处理器的状态和临时数据。

三、输入输出接口输入输出接口用于与外部设备进行数据交互。

单片机的输入输出接口可以连接各种传感器、执行器和其他外部设备。

常见的输入接口有模拟输入和数字输入，常见的输出接口有数字输出和模拟输出。

输入输出接口通常由引脚和相关电路组成，可以通过编程控制引脚的状态和电平，实现与外部设备的通信。

四、时钟电路时钟电路用于提供单片机的时钟信号，控制单片机的运行速度。

时钟信号可以是外部时钟源输入，也可以是内部时钟源产生。

时钟信号的频率决定了单片机的工作速度，常见的频率有8MHz、16MHz 等。

时钟电路还可以包括定时器和计数器，用于实现定时、计数等功能。

五、其他辅助电路除了上述基本组成部分，单片机还可能包括其他辅助电路，如复位电路、电源管理电路等。

复位电路用于在上电或复位时将单片机恢复到初始状态，以确保可靠的启动。

电源管理电路用于管理单片机的电源供给，包括电源开关、电源监测和电源管理等功能。

单片机的基本组成包括微处理器、存储器、输入输出接口、时钟电路以及其他辅助电路。

这些组成部分协同工作，实现了单片机的各种功能和应用。

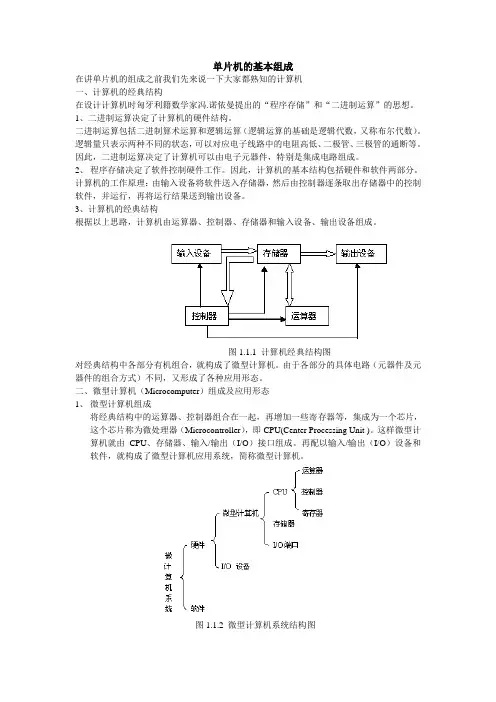

单片机的基本组成在讲单片机的组成之前我们先来说一下大家都熟知的计算机一、计算机的经典结构在设计计算机时匈牙利籍数学家冯.诺依曼提出的“程序存储”和“二进制运算”的思想。

1、二进制运算决定了计算机的硬件结构。

二进制运算包括二进制算术运算和逻辑运算（逻辑运算的基础是逻辑代数，又称布尔代数）。

逻辑量只表示两种不同的状态，可以对应电子线路中的电阻高低、二极管、三极管的通断等。

因此，二进制运算决定了计算机可以由电子元器件，特别是集成电路组成。

2、程序存储决定了软件控制硬件工作。

因此，计算机的基本结构包括硬件和软件两部分。

计算机的工作原理：由输入设备将软件送入存储器，然后由控制器逐条取出存储器中的控制软件，并运行，再将运行结果送到输出设备。

3、计算机的经典结构根据以上思路，计算机由运算器、控制器、存储器和输入设备、输出设备组成。

图1.1.1 计算机经典结构图对经典结构中各部分有机组合，就构成了微型计算机。

由于各部分的具体电路（元器件及元器件的组合方式）不同，又形成了各种应用形态。

二、微型计算机（Microcomputer）组成及应用形态1、微型计算机组成将经典结构中的运算器、控制器组合在一起，再增加一些寄存器等，集成为一个芯片，这个芯片称为微处理器（Microcontroller），即CPU(Center Processing Unit )。

这样微型计算机就由CPU、存储器、输入/输出（I/O）接口组成。

再配以输入/输出（I/O）设备和软件，就构成了微型计算机应用系统，简称微型计算机。

图1.1.2 微型计算机系统结构图2、应用形态（1）系统机（多版机）微处理器CPU、存储器、I/O端口电路和总线接口等组装在一块主板上，再通过系统总线和外设适配卡连接键盘、显示器、打印机等，再配上系统软件就构成了一个完整的计算机系统。

图1.1.3 微型计算机结构图这就是办公室、家庭使用的PC机的典型形态。

由于较大的存储容量（存储器、硬盘、软盘、光盘等），输入、输出设备齐全，而且软件丰富（系统软件和应用软件），能够进行海量计算和应用系统开发。

单片机（Microcontroller）是一种包含处理器核心、内存、输入/输出设备以及定时器等基本功能的集成电路。

它通常被用于嵌入式系统中，以执行特定的任务。

以下是单片机的基本构成要素：
1. 中央处理器（CPU）：单片机的核心，负责执行指令和控制计算机的操作。

它可以是不同架构的，如ARM、AVR、PIC等。

2. 存储器：
- 程序存储器（Flash Memory）：用于存储单片机的程序代码。

- 数据存储器（RAM）：用于存储程序执行时的临时数据。

3. 输入/输出设备（I/O Devices）：
- 数字输入/输出口：用于连接数字设备，如开关、LED等。

- 模拟输入/输出口：用于连接模拟传感器或设备。

4. 定时器和计数器（Timers and Counters）：用于产生精确的时间延迟和计数操作。

5. 串行通信接口（Serial Communication Interface）：用于与其他设备进行串行通信，如UART （通用异步收发器）、SPI（串行外设接口）、I2C（Inter-Integrated Circuit）等。

6. 中断系统（Interrupt System）：用于处理紧急事件和实时响应。

7. 时钟电路（Clock Circuit）：产生单片机的时钟信号，驱动其内部操作。

8. 电源管理电路：用于提供适当的电源电压和电流。

这些基本组件共同构成了单片机系统，使其能够执行特定的任务或控制应用。

不同型号和品牌的单片机具有不同的规格和功能，适用于各种应用领域。

单片机的结构及原理单片机（Microcontroller Unit，简称MCU）是一种小型、低成本且功能强大的微处理器。

它集成了中央处理器（CPU）、存储器（RAM、ROM）、输入/输出端口（I/O）、时钟电路以及各种外设接口等组成部分，可广泛应用于各个领域，如家用电器、工业自动化、汽车电子等。

一、单片机的结构单片机的基本结构包括如下组成部分：1. 中央处理器（CPU）：负责处理各种指令和数据，是单片机的核心部件。

它通常由控制单元和算术逻辑单元组成，控制单元用于控制指令的执行，算术逻辑单元用于执行各种算术和逻辑运算。

2. 存储器（Memory）：包括随机存储器（RAM）和只读存储器（ROM）。

RAM用于存储临时数据和程序运行时的变量，ROM用于存储固定的程序指令和常量数据。

3. 输入/输出端口（I/O）：用于与外部设备进行数据交互，包括输入口和输出口。

输入口用于接收来自外部设备的信号或数据，输出口则用于向外部设备输出信号或数据。

4. 时钟电路（Clock）：提供单片机运行所需的时钟信号，控制程序的执行速度和数据的处理。

5. 外设接口（Peripheral Interface）：用于连接各种外部设备，如显示器、键盘、传感器等。

通过外设接口，单片机可以与外部设备进行数据交换和控制操作。

二、单片机的工作原理单片机的工作原理如下：1. 程序存储：单片机内部ROM存储了一段程序代码，也称为固化程序。

当单片机上电或复位时，程序从ROM中开始执行。

2. 取指令：控制单元从ROM中读取指令，并将其送入指令寄存器。

3. 指令译码：指令寄存器将读取的指令传递给控制单元，控制单元根据指令的类型和操作码进行译码，确定指令需要执行的操作。

4. 指令执行：控制单元执行译码后的指令，包括算术逻辑运算、数据传输、输入输出等操作。

5. 中断处理：单片机可响应外部中断信号，当发生中断时，单片机会中止当前的程序执行，转而处理中断请求。

单片机的结构原理单片机（Microcontroller Unit，MCU）是一种集成电路，具备处理器核心、存储器、外设接口以及时钟源等功能，能够完成各种计算和控制任务。

它在现代电子设备中广泛应用，如家用电器、汽车电子、通信设备等。

一、单片机的内部结构1. 处理器核心：单片机的处理器核心是其最基本的部分，通常包括中央处理器（Central Processing Unit，CPU）、寄存器（Registers）以及指令集（Instruction Set）。

处理器核心负责执行程序指令，进行数据处理和控制操作。

2. 存储器：单片机需要存储程序代码和数据，因此内部通常集成了不同类型的存储器。

其中，闪存（Flash）用于存储程序代码，随机存储器（Random Access Memory，RAM）用于存储临时数据。

有些单片机还会集成非易失性存储器（Electrically Erasable Programmable Read-Only Memory，EEPROM），用于存储常驻数据。

3. 外设接口：单片机通过外设接口与外部器件进行通信和控制。

常见的外设接口包括通用输入输出口（General Purpose Input/Output，GPIO）、串行通信接口（Serial Communication Interface，SCI/UART）、并行通信接口（Parallel Communication Interface，PCI）等。

不同的单片机可能具备不同的外设接口，以适应各种应用需求。

4. 时钟源：单片机需要时钟信号来同步处理器核心和外设操作。

时钟源可以是外部晶体振荡器或者内部振荡电路产生的振荡信号。

时钟源决定了单片机的运行速度，通常以赫兹（Hz）为单位表示。

二、单片机的工作原理单片机的工作原理主要包括四个阶段：初始化（Initialization）、执行（Execution）、中断（Interrupt）和休眠（Sleep）。

MCS-51单⽚机的硬件结构MCS-51单⽚机的基本组成MCS-51是Intel公司⽣产的⼀个单⽚机系列的总称.在功能上,该系列单⽚机有基本型和增强型两⼤类,通常以芯⽚型号的末位数字来区别。

末位数字位“1”的型号是基本型，为“2”的信号是增强型。

MCS-51单⽚机的内部结构如图所⽰，基本结构包括：⼀个8位的CPU及⽚内振荡器；4KB掩膜ROM（8051），4KB EPROM（8751），⽆ROM（8031）；128B RAM，21个特殊功能寄存器SFK；4个（P0~P3）8位并⾏I/O接⼝，⼀个可编程全双⼯通⽤异步串⾏接⼝（UART）；具有5个中断源，2个优先级；可寻址64KB 的⽚外ROM和64KB的⽚外RAM；两个16位的定时/计数器;具有位操作功能的布尔处理机及位寻址功能。

MCS-51单⽚机的引脚及其功能MCS-51单⽚机的引脚封装MCS-51单⽚机有普通的HMOS芯⽚和CMOS低功耗芯⽚。

HMOS芯⽚采⽤双列直插封装⽅式，⽽CMOS芯⽚采⽤的封装⽅式有双列直插也有⽅形封装的。

尽管封装的⽅式不同，但是它们的结构完全⼀样。

输⼊/输出接⼝MCS-51单⽚机有4个双向8位I/O接⼝，它们是P0、P1、P2、P3。

在⽆外接存储器时，这4个I/O接⼝均可以作为通⽤I/O接⼝使⽤，CPU既可以对它们进⾏字节操作也可以进⾏位操作。

当外接程序存储器或数据存储器时，P0⼝和P2⼝不再作为通⽤I/O⼝使⽤。

此时，P0⼝传送存储器地址的低8位以及双向的8位数据，P2⼝传送存储器地址的⾼8位。

P0⼝和P2共同组成MCS-51单⽚机的16位地址总线，⽽低8位地址总线与8位双向数据总线分时复⽤。

P0⼝P0⼝有8位，每⼀位由⼀个锁存器、两个三态输⼊缓冲器、控制电路和驱动电路组成。

P0⼝有两种功能，⼀是作为通⽤I/O⼝；⼆是当外接存储器时，作为低8位地址总线和8位双向数据总线。

P0 ⼝作为通⽤I/O ⼝作为通⽤I/O ⼝时，P0 ⼝既可以做输⼊⼝，也可以做输出⼝，并且每⼀位都可以设定为输⼊或输出。

32单片机内部结构一、简介单片机，也称为微控制器，是一种集成电路，它集成了处理器、内存、外设接口等，是现代电子设备中的核心控制单元。

32单片机是指基于32位架构的单片机，其内部结构复杂度远高于传统的8位单片机。

二、主要组成部分1.中央处理器(CPU)：CPU是单片机的核心，负责执行指令和处理数据。

32位CPU相对于8位CPU具有更高的处理能力和运算速度。

2.内部存储器：通常包括RAM（随机存取存储器）和Flash（闪存）。

RAM用于存储运行时的变量和数据，而Flash用于存储程序代码和数据。

3.定时器/计数器：用于产生精确的定时信号或计数值，常用于控制、同步和测量。

4.串行通信接口：如UART、SPI和I2C等，用于与其他设备或芯片进行通信。

5.并行输入/输出端口：用于直接控制外部硬件或接收外部信号。

6.中断控制器：允许单片机响应外部事件或异常，如定时器溢出、外部输入信号变化等。

7.电源管理单元：用于管理单片机的电源供给，并提供低功耗模式下的电源管理功能。

三、工作原理32单片机的工作原理基于其内部结构。

CPU从Flash中读取并执行指令，与内部存储器、外设接口和其他单元进行数据交换。

中断控制器允许CPU 在执行关键任务时响应外部事件，从而实现对实时事件的快速处理。

定时器/计数器和串行通信接口提供了与其他设备或系统通信的能力。

四、发展趋势与未来展望随着技术的不断进步，32单片机在内部结构上也在不断优化。

未来的32单片机可能会集成更高速的处理器、更大容量的存储器、更多的外设接口以及更先进的通信技术。

此外，低功耗设计、安全性增强和集成AI功能也是未来发展的趋势。

五、结论32单片机在现代电子设备中发挥着越来越重要的作用。

了解其内部结构和工作原理有助于更好地利用这些微控制器进行系统设计和开发。

随着技术的进步，未来的32单片机将具备更多先进的功能和性能，为各种应用领域提供强大的控制和数据处理能力。
