基于LabVIEW的音频录音与播放软件

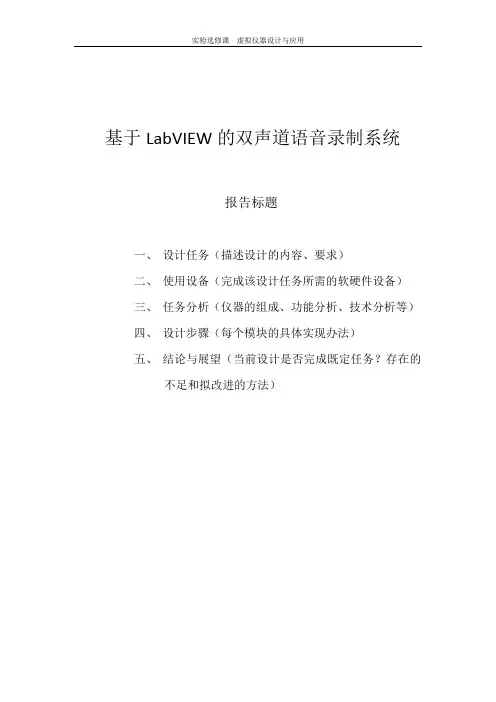

基于LabVIEW的双声道语音录制系统报告标题一、设计任务（描述设计的内容、要求）二、使用设备（完成该设计任务所需的软硬件设备）三、任务分析（仪器的组成、功能分析、技术分析等）四、设计步骤（每个模块的具体实现办法）五、结论与展望（当前设计是否完成既定任务？存在的不足和拟改进的方法）一、设计任务1内容设计一套语音信号录制系统，即将PC机上的声卡作为音频信号采集硬件，使用者使用话筒录音，将声音信号由声卡输进计算机，然后由该系统采集音频信号，在最后程序结束以后将该音频文件保存为Wav文件存储到计算机。

2要求：a)声音质量为双声道；b)在开始采集前，操作者可根据实际需要，更改采样位数（8位和16位）；c)按下”开始”按钮时，才开始采集声音；d)在采集过程中，按下”暂定”按钮，暂定声音的采集，再次按下“暂定”按钮，继续采集声音。

e)按下“停止”按钮，停止采集声音，并弹出保存文件的对话框，保存成*.wav文件f)在前面板上实时显示波形，并显示录音时间二、使用设备硬件组成：计算机、声卡、话筒（MIC）软件组成：数据采集程序、数据处理程序及数据存储程序三、任务分析1、录音系统设计流程：a)配置声卡（设置声卡的工作模式和参数，为声卡的正常工作做准备）→b)采集信号（启动声卡采集输入的信号，并将其信号处理数字化，转换成计算机能处理的数据）—→c)数据处理（将声卡采集获得的新数据显示出来，并将它添加到原有信号的存在数组中）→d)关闭声卡（停止声卡采集任务，释放占用的系统资源。

并将采集的数据按指定格式进行保存）2、数据采集程序：数据采集程序要实现的任务就是用软件控制声卡采集输入的信号，并将其转换为数字信号（即我们常说的数据）提供给后续程序处理。

它为后续程序提供了一个数据来源。

b)数据采集程序的流程：数据采集程序实例：3、数据处理程序：任务：实时波形显示，并将它添加到已有信号的存在数组中。

a)因为是实时显示采集信号的波形，因此我们需要用WaveformChart来实现；b)将新信号添加到已有信号的数组中，可通过移位寄存器实现。

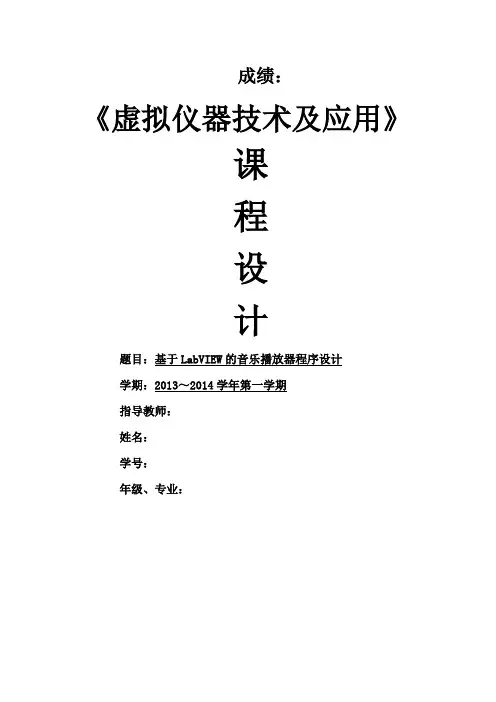

成绩：《虚拟仪器技术及应用》课程设计题目：基于LabVIEW的音乐播放器程序设计学期：2013～2014学年第一学期指导教师：姓名：学号：年级、专业：目录基于LabVIEW的MP3程序设计1程序设计背景MP3是利用人耳对高频声音信号不敏感的特性，将时域波形信号转换成频域信号，并划分成多个频段，对不同的频段使用不同的压缩率，对高频加大压缩比（甚至忽略信号）对低频信号使用小压缩比，保证信号不失真。

MP3的工作原理：从内存中取出并读取存储器上的信号→到解码芯片对信号进行解码→通过数模转换器将解出来的数字信号转换成模拟信号→再把转换后的模拟音频放大→低通滤波后到耳机输出口，输出后就是我们所听到的音乐了。

经过几年的发展MP3已经走进了千家万户，使用者也遍布各个年龄段和各个文化阶层。

从最初的简单MP3播放器，到现在的手机，平板等便携设备自带的MP3播放器，MP3播放器已经走向大众，并演化为人们生活不可缺少的一部分，车上会有车载MP3，电脑手机平板上的MP3也是必不可少，总之，已经人们时时刻刻都已经在享受着MP3带来的快乐。

2程序设计思路2.1程序整体设计思路该虚拟仪器—MP3播放器，主要用于播放已存储计算机磁盘中的音乐文件。

它是将播放器的系统装入计算机，以通用的计算机硬件及操作系统为依托，实现音乐功能的。

VI程序设计里，默认容易识别的格式为WAV格式，所以在设计MP3时采取调用的方法，本系统主要利用labview的Activex,属性节点，调用节点，Eventstructure等控制实现的。

MP3音乐播放器界面包括播放歌曲名字，播放路径以及停止按钮。

2.2程序流程设计程序流程设计：设定路径，判定路径是否有效→无效报错；有效，执行下一阶段程序→调用媒体播放器，编写歌名显示和文件路径显示，设置停止功能按钮→程序结束。

本程序主要涉及到一下控件或结构的使用：(1)事件结构:包括一个或多个子程序框图或事件分支，结构执行时，仅有一个子程序框图或分支在执行。

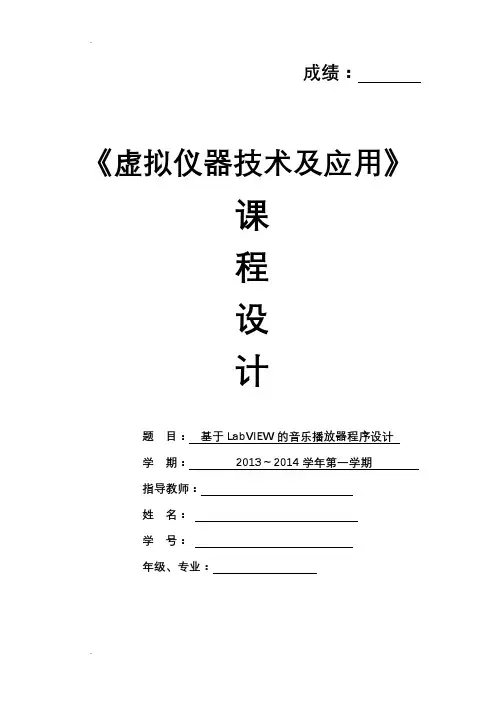

成绩：《虚拟仪器技术及应用》课程设计题目：基于LabVIEW的音乐播放器程序设计学期：2013～2014学年第一学期指导教师：姓名：学号：年级、专业：目录1程序设计背景 (3)2程序设计思路 (3)2.1程序整体设计思路 (3)2.2程序流程设计 (4)3程序介绍 (5)3.1程序各部分模块结构 (5)3.1.1文件路径判断 (5)3.1.2声音文件的读取和打开以及采样配置输出 (5)3.1.3当前播放曲目显示的实现 (6)3.1.4曲目播放进度条的显示实现 (7)3.1.5音量大小控制 (7)3.1.6旋律图显示的实现...................................................... 错误!未定义书签。

3.1.7播放器控制部分的实现 ............................................ 错误!未定义书签。

3.2程序整体结构 (8)4程序改进 (9)5存在的一些问题 (9)6结论 (10)基于LabVIEW的MP3程序设计1程序设计背景MP3是利用人耳对高频声音信号不敏感的特性，将时域波形信号转换成频域信号，并划分成多个频段，对不同的频段使用不同的压缩率，对高频加大压缩比（甚至忽略信号）对低频信号使用小压缩比，保证信号不失真。

MP3的工作原理：从内存中取出并读取存储器上的信号→到解码芯片对信号进行解码→通过数模转换器将解出来的数字信号转换成模拟信号→再把转换后的模拟音频放大→低通滤波后到耳机输出口，输出后就是我们所听到的音乐了。

经过几年的发展MP3已经走进了千家万户，使用者也遍布各个年龄段和各个文化阶层。

从最初的简单MP3播放器，到现在的手机，平板等便携设备自带的MP3播放器，MP3播放器已经走向大众，并演化为人们生活不可缺少的一部分，车上会有车载MP3，电脑手机平板上的MP3也是必不可少，总之，已经人们时时刻刻都已经在享受着MP3带来的快乐。

成绩评定表课程设计任务书目录1目的及基本要求 (1)2 MP3播放器设计原理 (1)2.1 MP3播放器原理 (1)2.2 流程图 (1)2.3 设计步骤 (1)3 MP3播放器设计和仿真 (2)3.1 总体程序设计 (2)3.2 各功能模块详细设计 (4)4 结果及性能分析 (5)4.1 运行结果 (5)4.2 性能分析 (6)参考文献 (7)1 目的及基本要求熟悉LabVIEW开发环境，掌握基于LabVIEW的虚拟仪器原理、设计方法和实现技巧，运用专业课程中的基本理论和实践知识，采用LabVIEW开发工具,实现MP3播放器的设计和仿真。

基本要求:基于LabVIEW的MP3播放器设计，主要利用labview的Activex, 属性节点，调用节点，Event structure等控制实现的， MP3音乐播放器界面包括播放歌曲名字，播放路径以及停止按钮。

能熟练运用LabVIEW开发环境完成其他一些项目程序。

2 MP3播放器的设计原理MP3播放器，主要用于播放已存储计算机磁盘中的音乐文件。

它是将播放器的系统装入计算机，以通用的计算机硬件及操作系统为依托，实现音乐功能的。

VI程序设计里，默认容易识别的格式为WAV格式，所以在设计MP3时采取调用的方法，本系统主要利用labview的Activex, 属性节点，调用节点，Event structure 等控制实现的。

2.1 MP3播放器工作原理MP3的工作原理：从内存中取出并读取存储器上的信号→到解码芯片对信号进行解码→通过数模转换器将解出来的数字信号转换成模拟信号→再把转换后的模拟音频放大→低通滤波后到耳机输出口，输出后就是我们所听到的音乐了。

2.2 流程设计程序流程设计：设定路径，判定路径是否有效→无效报错；有效，执行下一阶段程序→调用媒体播放器，编写歌名显示和文件路径显示，设置停止功能按钮→程序结束。

本程序主要涉及到一下控件或结构的使用：(1)事件结构:包括一个或多个子程序框图或事件分支，结构执行时，仅有一个子程序框图或分支在执行。

LabVIEW与音频处理实时音频特征提取与识别随着数字信号处理和机器学习的迅猛发展，音频处理技术在各个领域得到了广泛的应用。

其中，实时音频特征提取与识别是一项重要的任务，它可以用于语音识别、音乐分析、情感分析等应用场景。

在这篇文章中，我们将介绍如何使用LabVIEW进行实时音频特征提取与识别。

1. LabVIEW简介LabVIEW是一种图形化编程环境，它以数据流的方式进行程序设计。

用户可以通过将各种模块进行连接，构建出复杂的数据流图。

在音频处理领域，LabVIEW提供了诸多强大的工具和函数，可以方便地进行音频信号的处理与分析。

2. 实时音频特征提取实时音频特征提取是指从连续的音频流中提取出有用的特征信息。

常用的音频特征包括时域特征和频域特征。

时域特征包括音频的时长、能量、过零率等；频域特征包括音频的频谱、谱熵、梅尔频谱等。

利用这些特征，我们可以对音频进行更高级的分析与处理。

在LabVIEW中，我们可以使用Waveform Graph模块进行实时音频信号的显示和分析。

通过将音频输入与Waveform Graph相连，可以实时显示音频的波形，并且可以提取出各种特征信息。

在提取特征的过程中，我们可以使用LabVIEW提供的音频处理工具箱，例如Fast Fourier Transform（FFT）模块，用于计算音频的频谱。

3. 实时音频特征识别实时音频特征识别是指根据提取到的音频特征，将音频分为不同的类别或进行进一步的分析。

常见的应用包括语音识别、音乐分类和情感分析等。

在LabVIEW中，我们可以利用机器学习的方法进行音频特征识别。

首先，我们需要构建一个训练集，其中包含已知标签的音频样本和其对应的特征。

然后，我们可以使用LabVIEW的模式识别工具箱，例如支持向量机（SVM）模块，对音频特征进行训练和分类。

4. 实时性能优化对于实时音频处理，实时性是一个关键的性能指标。

为了保证系统能够及时响应，我们需要优化算法和硬件设备。

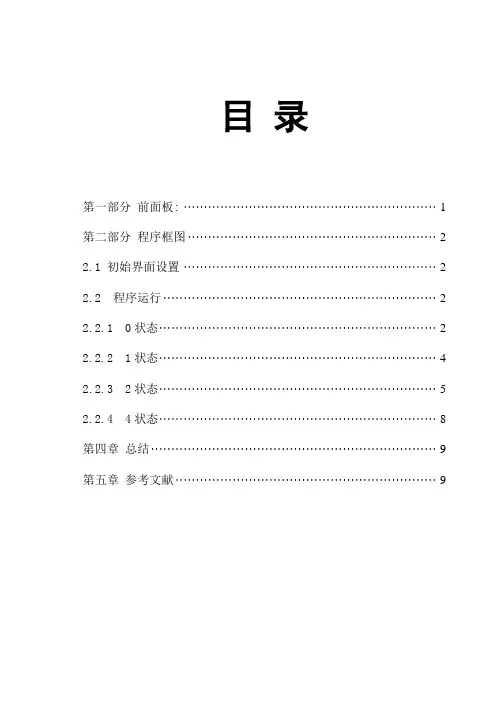

目录第一部分前面板: (1)第二部分程序框图 (2)2.1 初始界面设置 (2)2.2 程序运行 (2)2.2.1 0状态 (2)2.2.2 1状态 (4)2.2.3 2状态 (5)2.2.4 4状态 (8)第四章总结 (9)第五章参考文献 (9)声音文件调用播放由于声卡的基本知识及声卡相关声音函数节点、相关文件函数节点的介绍已在整体综述中介绍过，故这里只详细介绍频谱分析仪中声音文件的调用和播放功能是如何实现的。

第一部分前面板:前面板的最初显示第二部分程序框图2.1 初始界面设置首先通过file、quit、play、stop、qause的属性节点来设置按键的属性：按键file、quit为启用，按键play、stop、pause为禁用并变灰，并通过布尔量设置按键file、quit初始值为0。

2.2 程序运行然后，将file、play、quit三个布尔量的状态创建成一个数组，再通过函数布尔数组至数值转换变为二进制数，用这个二进制数来选择条件结构中的状态，file为低位，quit为高位（即000为0状态，001为1状态，010为2状态，100为4状态）。

2.2.1 0状态：按键file为0时，play和quit为禁用并呈灰色，只能是状态0，经过布尔量数组转化为二进制是0，这个状态在选择文件之前，通过布尔量保持循环的继续，从而保持界面状态：2.2.2 1状态：按键file为1时，弹出对话框：对话框中只显示wav波形文件，这是由条件结构来实现的：起初全局变量无值，对话框中显示默认路径，选过一次路径拆分后，会将所选路径保存到全局变量中，方便下次选择。

选好文件后，snd 读取波形文件通过文件路径读取文件的信息，并将信息写入全局变量，确定波形文件是mono（单音，非立体声）还是stereo（立体声），是8bit还是16bit，并将这些信息通过字符串显示出来，最后，利用一个布尔量来控制file的局部变量，使file 跳转为0，转换到保持状态：2.2.3 2状态：按键file跳转为0后，点击play键，使其变为1，经过布尔量数组转化为二进制是2，跳转到2状态首先设置按键属性：设置按键file和quit禁用并变灰，play禁用，pause和stop可用，并通过布尔量设置pause和stop值为0。

光电学院学院形式开卷闭卷13-14级研究生密编号：考试日期：月日印刷份数：份上海理工大学研究生试题2014/2015学年第1学期课程名称：虚拟与智能仪器技术教师签章：年月日教研室主任审查意见：签章：年月日1.试题原稿请于考试前2周送研究生部。

2.编号栏由研究生部填写。

2014/2015学年第1学期考试课程虚拟与智能仪器技术学号142340288姓名宋佳得分命题一：基于声卡的产品音频信号测试系统1．功能现有音频产品，会产生声音信号。

在LABVIEW环境中对通过计算机声卡对产品的声音信号进行采集比对测试分析。

整个系统是实时测试系统。

系统有以下测试功能。

（1）可设置产品音频参数，保存匹配音频模板数据。

设置音频合格参数等。

（2）对产品进行逐一测试，测试包括产品音频信号采集显示，分析，保存原始数据，给出分析报告及合格指示。

（3）系统可随时调出任一产品的测试数据，可对产品的音频信号进行回放，对分析数据进行查看。

2．主要内容及要求（1）界面设计A)主界面即实时监测窗口。

要对实时测量的产品进行启动测试，结束测试。

对产品检测个数进行计数。

显示产品音频采集信号，并有合格标志。

B)参数设置界面包括设置比对音频信号，设置产品的合格参数，设置产品数据保存参数等。

C)数据查询回放界面可选择打开任意一个已检测过的产品数据进行查看，可以查看原始音频数据和合格参数。

（2）程序设计根据多线程及模块化的结构设计Main VI和Sub VI。

二．命题二：基于声卡的虚拟声控亮灯系统1．功能a）在LABVIEW环境中对声卡信号进行采集并进行分析。

系统有以下三个测试功能。

（1）收集声音样本，设置不同的声音参数亮灯的方案。

（2）设计系统中灯的个数及布局，可参考音乐喷泉的效果。

（3）可选择输入声音文件，或者实时输入声音信号，根据设置的亮灯方案，声音信号实时控制亮灯。

b)以上三个测试项在测试过程中要运行流畅。

2．主要内容及要求（1）界面设计*注：考题全部写在框内，不要超出边界。

利用LabVIEW进行声音信号处理与分析在现代科技的发展中，声音信号处理与分析在各个领域都起着重要的作用。

而LabVIEW作为一种强大而灵活的开发环境，为声音信号处理与分析提供了丰富的工具和功能。

本文将介绍如何利用LabVIEW进行声音信号处理与分析。

一、LabVIEW介绍LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的集成开发环境。

它基于图形化编程语言G，通过图形化的编程界面使得开发人员可以更加直观地进行程序设计。

LabVIEW的强大之处在于其模块化的设计，可以根据不同的需求进行灵活的组合，从而满足各种复杂的应用场景。

二、声音信号处理与分析概述声音信号处理与分析是指对声音信号进行各种操作和分析，以获得具体的信息或实现特定的效果。

声音信号处理与分析在音频处理、语音识别、音频编解码等方面具有广泛的应用。

常见的声音信号处理与分析任务包括滤波、频谱分析、特征提取等。

三、LabVIEW在声音信号处理与分析中的应用1. 声音信号的采集与播放在LabVIEW中，可以利用音频输入输出设备进行声音信号的采集与播放。

通过使用LabVIEW提供的音频输入输出模块，可以轻松地实现声音信号的录制和回放功能。

同时，LabVIEW还支持多种音频格式的处理，如WAV、MP3等。

2. 声音信号的滤波处理滤波是声音信号处理中常用的操作之一。

LabVIEW提供了丰富的滤波器设计工具，包括低通滤波器、高通滤波器、带通滤波器等。

通过使用这些工具，可以对声音信号进行滤波处理，去除噪音或调整频率响应。

3. 声音信号的频谱分析频谱分析是声音信号处理与分析的重要手段之一。

LabVIEW提供了多种频谱分析工具，包括傅里叶变换、功率谱分析等。

通过使用这些工具，可以对声音信号进行频谱分析，了解声音信号的频率特性。

测量总线与虚拟仪器期末综合设计报告1、摘要本次所做的虚拟仪器——多媒体播放器，是基于labview控件Windows Media Player，通过labview对其进行功能扩展。

该虚拟仪器具备播放Windows Media Player所支持的所有格式音频或者视频文件，在此基础上利用本机电脑自带的声卡，实现了时下所流行的“K歌”——声音的录制和存储回放。

本多媒体播放器功能完备，虽然程序实现复杂，但是用户界面操作简单，运行稳定。

2、系统总体设计2.1、系统硬件随着技术的不断发展，目前数据采集技术已经日趋成熟，专业的数据采集卡都已经具备完整的数据采集和处理电路，精确度也在不断地提高，但是其市场价格都普遍偏高，而如今具有DSP （数字信号处理）技术的PC声卡的性能已经很高，完全可以成为一个成熟的数据采集系统，可以很好地适应各种不同的场合，并且具有操作简单、价格低廉、通用性强、稳定实用以及驱动程序升级方便等一系列优点。

本系统硬件采用PC机自带的声卡作为声音信号的数据采集卡，它是实现声波与数字信号互相转换的一种硬件，它搭载的 A /D 和 D /A 转换器可以很方便地实现模拟信号和数字信号的相互转换。

由于声卡采用直接内存读取（DMA）方式传送数据，因此能够极大的降低了CPU的占用率，而且其具有 16 位的 A/D 转化精度，比通常 12 位 A/D 卡的精度高，对于许多工程测量和科学实验来说都是足够高的，其价格却比后者便宜得多，完全符合本系统设计要求。

声卡质量评价的标准主要有采样频率、分辨率、复音数量、声道数量、信噪比和总谐波失真等，其主要的参数介绍如下：⑴采样频率：即每秒钟所能采集到的声音样本的数量。

通常情况下标准的采样频率有11.025KHz、22.05KHz、和44.1KHz三种。

还有更高的采样频率可以保证声音的高保真，目前PC机上的声卡可以实现最高96KHz的采样频率，但是这样会占用更多的存储空间。

目录第一部分前面板: (1)第二部分程序框图 (2)2.1 初始界面设置 (2)2.2 程序运行 (2)2.2.1 0状态 (2)2.2.2 1状态 (4)2.2.3 2状态 (5)2.2.4 4状态 (8)第四章总结 (9)第五章参考文献 (9)声音文件调用播放由于声卡的基本知识及声卡相关声音函数节点、相关文件函数节点的介绍已在整体综述中介绍过，故这里只详细介绍频谱分析仪中声音文件的调用和播放功能是如何实现的。

第一部分前面板:前面板的最初显示第二部分程序框图2.1 初始界面设置首先通过file、quit、play、stop、qause的属性节点来设置按键的属性：按键file、quit为启用，按键play、stop、pause为禁用并变灰，并通过布尔量设置按键file、quit初始值为0。

2.2 程序运行然后，将file、play、quit三个布尔量的状态创建成一个数组，再通过函数布尔数组至数值转换变为二进制数，用这个二进制数来选择条件结构中的状态，file为低位，quit为高位（即000为0状态，001为1状态，010为2状态，100为4状态）。

2.2.1 0状态：按键file为0时，play和quit为禁用并呈灰色，只能是状态0，经过布尔量数组转化为二进制是0，这个状态在选择文件之前，通过布尔量保持循环的继续，从而保持界面状态：2.2.2 1状态：按键file为1时，弹出对话框：对话框中只显示wav波形文件，这是由条件结构来实现的：起初全局变量无值，对话框中显示默认路径，选过一次路径拆分后，会将所选路径保存到全局变量中，方便下次选择。

选好文件后，snd 读取波形文件通过文件路径读取文件的信息，并将信息写入全局变量，确定波形文件是mono（单音，非立体声）还是stereo（立体声），是8bit还是16bit，并将这些信息通过字符串显示出来，最后，利用一个布尔量来控制file的局部变量，使file 跳转为0，转换到保持状态：2.2.3 2状态：按键file跳转为0后，点击play键，使其变为1，经过布尔量数组转化为二进制是2，跳转到2状态首先设置按键属性：设置按键file和quit禁用并变灰，play禁用，pause和stop可用，并通过布尔量设置pause和stop值为0。

实验报告姓名：付凯学号：1120132826班号：17111301专业：应用数学院系：数学与统计学院时间：2016.6.1基于LabVIEW的双声道语音录制系统实验摘要：此次实验要求设计一套语音信号录制系统：PC机上的声卡作为音频信号采集硬件，使用者使用话筒录音，将声音信号由声卡输进计算机，然后由该系统采集音频信号，在最后程序结束以后将该音频文件保存为WAV文件存储到计算机中。

该录音系统所需要实现的功能依次为：配置声卡参数、将信号收集到声卡缓存区、从缓存区读取信号并保存在计算机上、停止并关闭声卡工作。

关键字：多声道、采样位数可调、录音系统。

1．设计任务及要求1.1设计任务每个人的声音都有各自的特征以及讲话时特殊的语言习惯，这些都反映在声音信号中。

本次实验设计一套语音信号录制系统，即将PC机上的声卡作为音频信号采集硬件，使用者使用话筒录音，将声音信号由声卡输进计算机，然后由该系统采集音频信号，在最后程序结束以后将该音频文件保存为Wav文件存储到计算机。

1.2要求①声音质量为双声道。

②在开始采集前，操作者可根据实际需要，更改采样位数（8位和16位）。

③按下“开始”按钮时，才开始采集声音。

④在采集过程中，按下“暂定”按钮，暂定声音的采集，再次按下“暂定”按钮，继续采集声音。

⑤按下“停止”按钮，停止采集声音，并弹出保存文件的对话框，保存成“*.wav”文件。

2．使用设备硬件设备： 计算机、声卡、话筒（MIC ）。

软件设备： 据采集程序、数据处理程序及数据存储程序。

3． 任务分析3.1 硬件组成计算机、声卡、话筒（MIC ）3.2 软件组成3.2.1 录音系统设计流程 3.2.2 数据采集程序数据采集程序要实现的任务就是用软件控制声卡采集输入的信号，并将其转换为数字信号（即我们常说的数据）提供给后续程序处理。

它为后续程序提供了一个数据来源。

数据采集程序的流程 3.2.3 数据处理程序实时波形显示，并将它添加到已有信号的存在数组中。

实验四基于LabVIEW的声音数据采集一、背景知识在虚拟仪器系统中，信号的输入环节一般采用数据采集卡实现。

商用的数据采集卡具有完整的数据采集电路和计算机借口电路，但一般比较昂贵，计算机自带声卡是一个优秀的数据采集系统，它具有A/D和D/A转换功能，不仅价格低廉，而且兼容性好、性能稳定、通用性强，软件特别是驱动程序升级方便。

如被测对象的频率在音频范围内，同时对采样频率要求不是太高，则可考虑利用声卡构建一个数据采集系统。

1.从数据采集的角度看声卡1.1声卡的作用从数据采集的角度来看，声卡是一种音频范围内的数据采集卡，是计算机与外部的模拟量环境联系的重要途径。

声卡的主要功能包括录制与播放、编辑和处理、MIDI接口三个部分。

1.2声卡的硬件结构图1是一个声卡的硬件结构示意图。

一般声卡有4~5个对外接口。

图1 声卡的硬件结构示意图声卡一般有Line In 和Mic In 两个信号输入，其中Line In为双通道输入，Mic In仅作为单通道输入。

后者可以接入较弱信号，幅值大约为0.02~0.2V。

声音传感器（采用通用的麦克风）信号可通过这个插孔连接到声卡。

若由Mic In 输入，由于有前置放大器，容易引入噪声且会导致信号过负荷，故推荐使用Line In ，其噪声干扰小且动态特性良好，可接入幅值约不超过1.5V的信号。

另外，输出接口有2个，分别是Wave Out和SPK Out。

Wave Out（或LineOut）给出的信号没有经过放大，需要外接功率放大器，例如可以接到有源音箱；SPK Out给出的信号是通过功率放大的信号，可以直接接到喇叭上。

这些接口可以用来作为双通道信号发生器的输出。

1.3声卡的工作原理声音的本质是一种波，表现为振幅、频率、相位等物理量的连续性变化。

声卡作为语音信号与计算机的通用接口，其主要功能就是将所获取的模拟音频信号转换为数字信号，经过DSP音效芯片的处理，将该数字信号转换为模拟信号输出。

LabVIEW的声音合成与处理实现音频效果随着科技的快速发展，音频处理技术在音乐产业、通信领域和娱乐业等诸多领域都扮演着重要角色。

LabVIEW作为一种工程性编程语言，可以实现声音合成与处理，为用户提供丰富多样的音频效果。

本文将介绍LabVIEW的声音合成与处理功能，并探讨其在实现音频效果方面的应用。

一、LabVIEW的声音合成功能LabVIEW提供了强大的声音合成功能，可以通过模拟波形生成声音信号。

用户可以使用内置的音频函数库或自定义函数来合成不同的声音效果。

下面是一个简单的实例，演示如何在LabVIEW中合成一个简单的音乐旋律：1. 创建一个新的LabVIEW项目，并在Block Diagram中添加一个While Loop循环结构。

2. 在While Loop内部，将如下代码添加到Block Diagram中：```- 初始化一个音频输出设备- 设置音频输出的采样率、声道数和位深度- 定义音乐旋律的频率和持续时间- 使用Sin函数生成音频波形- 将音频波形发送到音频输出设备```3. 调试程序并运行，在音频输出设备中可以听到合成的音乐旋律。

通过LabVIEW的声音合成功能，用户可以根据自己的需求生成各种各样的声音效果，例如乐器音效、环境音效等，为音频应用增添丰富多样的元素。

二、LabVIEW的声音处理功能除了声音合成，LabVIEW还提供了丰富的声音处理功能，可以对现有的音频信号进行处理和修改。

以下是几个常见的声音处理技术在LabVIEW中的应用示例：1. 声音滤波通过添加滤波器模块，LabVIEW可以实现对音频信号的滤波处理。

用户可以选择不同类型的滤波器（如低通滤波器、高通滤波器等），根据需求调整滤波器的截止频率、阶数等参数，实现不同的音频效果。

2. 声音混响LabVIEW中的混响模块可以模拟不同环境中的声音反射效果，为音频信号增加立体感和空间感。

用户可以调整混响的延时、衰减时间和混响类型等参数，实现不同的混响效果。

成绩：《虚拟仪器技术及应用》课程设计题目：基于LabVIEW的录音笔程序设计学期： 2013～2014学年第一学期指导教师：陶林姓名：龚华德学号： 20107150年级、专业： 2010级机制1班西南交通大学峨眉校区机械工程系目录1、录音笔程序设计背景 (1)2、录音笔VI流程图 (1)2.1录制声音文件VI流程图 (1)2.2播放声音文件VI流程图 (2)3、录音笔VI设计原理 (2)3.1录制声音文件VI设计 (2)3.2播放声音文件VI设计 (4)3.3播放声音的暂停/继续VI设计 (6)3.4录音笔VI整体设计 (7)4、效果测试 (11)4.1录制声音效果测试 (11)4.2播放声音效果测试 (11)5、程序增加或改进 (12)5.1增加录制/播放时长部分 (12)5.2增加录制/播放时间日期显示部分 (13)5.3增加波形图显示部分 (13)5.4增加播放音量大小调节部分 (13)5.5增加播放进度部分 (13)5.6增加暂停/继续按钮部分 (13)5.7增加显示播放文件时长部分 (13)5.8增加界面背景图片显示部分 (13)5.9增加当前播放/录音文件名称部分 (13)5.10改进保存/打开路径部分 (14)6、程序存在的问题 (14)7、结论 (14)基于LabVIEW的录音笔程序设计1、录音笔程序设计背景数码录音笔，也称为数码录音棒或数码录音机，数字录音器的一种，为了便于操作和提升录音质量造型并非以单纯的笔型为主，携带方便，同时拥有多种功能，如激光笔功能、FM调频、MP3播放等。

与传统录音机相比，数码录音笔是通过数字存储的方式来记录音频的。

录音笔工作原理：通过对模拟信号的采样、编码将模拟信号通过数模转换器转换为数字信号，并进行一定的压缩后进行存储。

而数字信号即使经过多次复制，声音信息也不会受到损失，保持原样不变。

录音笔五大应用：（1）重要的现场采访录音；（2）会议录音，后期记录整理等；（3）重要交通现场，刑事现场；（4）教育工作者，学生等；（5）工检法执法者、记者/私家侦探。

目录1程序设计背景 (2)2程序设计思路 (2)2.1程序整体设计思路 (2)2.2程序流程设计 (3)3程序介绍 (3)3.1程序各部分模块结构 (3)3.1.1文件路径判断 (3)3.1.2媒体播放器调用的实现 (4)3.1.3当前播放曲目显示的实现 (5)3.1.4事件结构的设置 (5)3.1.5路径及其转化实现 (6)3.2程序整体结构 (6)4程序改进 (7)5存在的一些问题 (8)6结论 (8)基于LabVIEW的MP3程序设计1程序设计背景MP3是利用人耳对高频声音信号不敏感的特性，将时域波形信号转换成频域信号，并划分成多个频段，对不同的频段使用不同的压缩率，对高频加大压缩比（甚至忽略信号）对低频信号使用小压缩比，保证信号不失真。

MP3的工作原理：从内存中取出并读取存储器上的信号→到解码芯片对信号进行解码→通过数模转换器将解出来的数字信号转换成模拟信号→再把转换后的模拟音频放大→低通滤波后到耳机输出口，输出后就是我们所听到的音乐了。

经过几年的发展MP3已经走进了千家万户，使用者也遍布各个年龄段和各个文化阶层。

从最初的简单MP3播放器，到现在的手机，平板等便携设备自带的MP3播放器，MP3播放器已经走向大众，并演化为人们生活不可缺少的一部分，车上会有车载MP3，电脑手机平板上的MP3也是必不可少，总之，已经人们时时刻刻都已经在享受着MP3带来的快乐。

2程序设计思路2.1程序整体设计思路该虚拟仪器—MP3播放器，主要用于播放已存储计算机磁盘中的音乐文件。

它是将播放器的系统装入计算机，以通用的计算机硬件及操作系统为依托，实现音乐功能的。

VI程序设计里，默认容易识别的格式为WA V格式，所以在设计MP3时采取调用的方法，本系统主要利用labview的Activex, 属性节点，调用节点，Event structure等控制实现的。

MP3音乐播放器界面包括播放歌曲名字，播放路径以及停止按钮。
