第三章沉降监测

沉降观测管理制度第一章总则第一条为规范沉降观测工作，保障工程施工安全和质量，保护周边环境及建筑物安全，提高工程建设管理水平，制定本制度。

第二条本制度适用于进行土地开发、基础施工、地铁隧道施工、桥梁建设等工程项目，在施工过程中需要进行地表沉降观测的重要工程，及时发现和处理沉降问题，防止因沉降引发的各种安全事故。

第三条沉降观测工作应遵循科学、严谨、公正、透明的原则，确保观测数据真实可靠，保证工程施工安全和质量。

第四条项目单位应加强对沉降观测工作的组织和管理，配备专业人员和先进设备，按照相关规定进行观测，并及时对观测数据进行分析和处理。

第五条观测单位应具备相关资质，技术力量过硬，设备先进，具备独立承担沉降观测任务的能力。

第六条本制度制定机构为项目单位，管理执行机构为项目部沉降观测管理组，负责对沉降观测工作进行监督和管理。

第七条项目部沉降观测管理组应定期对沉降观测工作进行评估和总结，不断完善沉降观测工作管理制度。

第八条沉降观测工作应与周边建筑物和环境保护工作结合，共同维护工程施工和周边环境的安全。

第二章沉降观测基础第九条沉降观测的基本原理是通过观测点位的位置和地形高程的变化，来确定地表的沉降情况，从而判断工程施工的影响和地质条件的变化。

第十条沉降观测应在工程施工前确定观测点位，安装观测标志，并制定观测方案，确定观测时间和频次。

第十一条沉降观测的方法主要有水准测量法、全站仪法、GPS法等，观测设备应具备高精度和自动化的功能。

第十二条沉降观测时，应进行周边建筑物和环境的调查，分析周边建筑物和环境对沉降的影响。

第十三条沉降观测的数据应及时记录，定期进行数据处理和分析，形成观测报告，及时通报项目单位。

第三章沉降观测组织和管理第十四条项目单位应设立沉降观测管理组，负责统一组织和管理沉降观测工作。

第十五条沉降观测管理组应配备沉降观测专业人员，负责制定沉降观测方案，组织观测工作，对观测数据进行分析，及时做出处理意见。

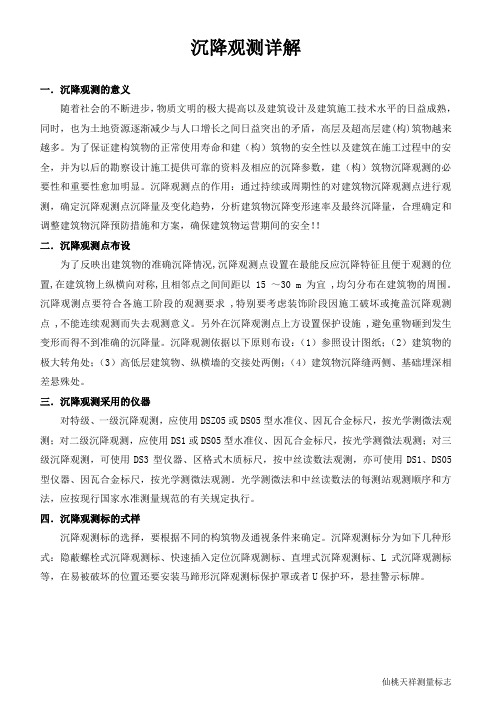

沉降观测详解一．沉降观测的意义随着社会的不断进步，物质文明的极大提高以及建筑设计及建筑施工技术水平的日益成熟，同时，也为土地资源逐渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。

为了保证建构筑物的正常使用寿命和建（构）筑物的安全性以及建筑在施工过程中的安全，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。

沉降观测点的作用：通过持续或周期性的对建筑物沉降观测点进行观测，确定沉降观测点沉降量及变化趋势，分析建筑物沉降变形速率及最终沉降量，合理确定和调整建筑物沉降预防措施和方案，确保建筑物运营期间的安全！！二．沉降观测点布设为了反映出建筑物的准确沉降情况,沉降观测点设置在最能反应沉降特征且便于观测的位置,在建筑物上纵横向对称,且相邻点之间间距以 15 ～30 m为宜 ,均匀分布在建筑物的周围。

沉降观测点要符合各施工阶段的观测要求 ,特别要考虑装饰阶段因施工破坏或掩盖沉降观测点 ,不能连续观测而失去观测意义。

另外在沉降观测点上方设置保护设施 ,避免重物砸到发生变形而得不到准确的沉降量。

沉降观测依据以下原则布设：（1）参照设计图纸；（2）建筑物的极大转角处；（3）高低层建筑物、纵横墙的交接处两侧；（4）建筑物沉降缝两侧、基础埋深相差悬殊处。

三．沉降观测采用的仪器对特级、一级沉降观测，应使用DSZ05或DS05型水准仪、因瓦合金标尺，按光学测微法观测；对二级沉降观测，应使用DS1或DS05型水准仪、因瓦合金标尺，按光学测微法观测；对三级沉降观测，可使用DS3型仪器、区格式木质标尺，按中丝读数法观测，亦可使用DS1、DS05型仪器、因瓦合金标尺，按光学测微法观测。

光学测微法和中丝读数法的每测站观测顺序和方法，应按现行国家水准测量规范的有关规定执行。

四．沉降观测标的式样沉降观测标的选择，要根据不同的构筑物及通视条件来确定。

沉降观测标分为如下几种形式：隐蔽螺栓式沉降观测标、快速插入定位沉降观测标、直埋式沉降观测标、L式沉降观测标等，在易被破坏的位置还要安装马蹄形沉降观测标保护罩或者U保护环，悬挂警示标牌。

沉降观测课件沉降观测课件沉降观测是土木工程中一项重要的技术手段，用于监测土地或建筑物的沉降情况。

通过沉降观测可以及时了解土地或建筑物的变形情况，为工程设计和施工提供重要的参考依据。

本文将介绍沉降观测的原理、方法以及在工程中的应用。

一、沉降观测的原理沉降观测的原理是通过测量地面或建筑物的高程变化来判断是否发生沉降。

常用的测量方法包括水准测量、全站仪测量和GNSS测量等。

水准测量是最常用的沉降观测方法之一。

它利用水准仪测量不同点之间的高差，从而计算出地面或建筑物的沉降量。

水准测量的精度高，适用于长期观测和精细观测。

全站仪测量是一种高精度的测量方法，可以同时测量水平角、垂直角和斜距。

通过在不同时间测量同一点的坐标，可以计算出地面或建筑物的沉降量。

全站仪测量适用于需要高精度观测的工程项目。

GNSS测量是利用全球导航卫星系统进行测量的方法。

通过接收卫星信号并计算卫星与测量点之间的距离，可以得到地面或建筑物的坐标变化。

GNSS测量具有快速、精度高的特点，适用于大范围的沉降观测。

二、沉降观测的方法沉降观测的方法主要包括点测法和面测法。

点测法是在待观测区域选取若干个测点，通过测量这些测点的高程变化来判断沉降情况。

点测法适用于较小的区域和单个建筑物的观测。

面测法是在待观测区域布设一定数量的测点，通过测量这些测点的高程变化来绘制出沉降等值线图。

面测法适用于较大的区域和多个建筑物的观测。

三、沉降观测在工程中的应用沉降观测在工程中有着广泛的应用。

首先，沉降观测可以用于评估工程的稳定性和安全性。

通过观测土地或建筑物的沉降情况，可以判断工程是否存在沉降问题，从而采取相应的措施来保证工程的稳定和安全。

其次，沉降观测可以用于监测工程施工过程中的沉降情况。

在土木工程施工中，常常需要对临近建筑物或地下管线的沉降进行监测，以确保施工过程中不会对周围环境造成不良影响。

此外，沉降观测还可以用于评估地铁、桥梁等大型工程的影响范围。

通过对周围土地或建筑物的沉降观测，可以评估工程对周围环境的影响程度，为工程设计和施工提供重要的参考依据。

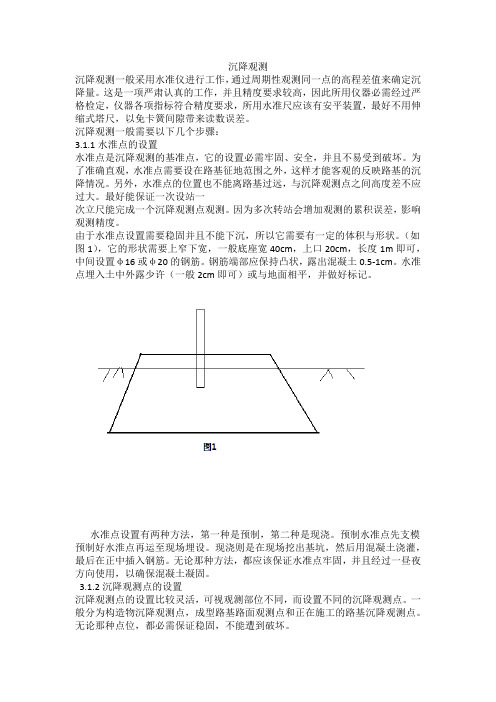

沉降观测沉降观测一般采用水准仪进行工作，通过周期性观测同一点的高程差值来确定沉降量。

这是一项严肃认真的工作，并且精度要求较高，因此所用仪器必需经过严格检定，仪器各项指标符合精度要求，所用水准尺应该有安平装置，最好不用伸缩式塔尺，以免卡簧间隙带来读数误差。

沉降观测一般需要以下几个步骤：3.1.1水淮点的设置水准点是沉降观测的基准点，它的设置必需牢固、安全，并且不易受到破坏。

为了准确直观，水准点需要设在路基征地范围之外，这样才能客观的反映路基的沉降情况。

另外，水准点的位置也不能离路基过远，与沉降观测点之间高度差不应过大。

最好能保证一次设站一次立尺能完成一个沉降观测点观测。

因为多次转站会增加观测的累积误差，影响观测精度。

由于水准点设置需要稳固并且不能下沉，所以它需要有一定的体积与形状。

（如图1），它的形状需要上窄下宽，一般底座宽40cm，上口20cm，长度1m即可，中间设置φ16或φ20的钢筋。

钢筋端部应保持凸状，露出混凝土0.5-1cm。

水准点埋入土中外露少许（一般2cm即可）或与地面相平，并做好标记。

水准点设置有两种方法，第一种是预制，第二种是现浇。

预制水准点先支模预制好水淮点再运至现场埋设。

现浇则是在现场挖出基坑，然后用混凝土浇灌，最后在正中插入钢筋。

无论那种方法，都应该保证水准点牢固，并且经过一昼夜方向使用，以确保混凝土凝固。

3.1.2沉降观测点的设置沉降观测点的设置比较灵活，可视观测部位不同，而设置不同的沉降观测点。

一般分为构造物沉降观测点，成型路基路面观测点和正在施工的路基沉降观测点。

无论那种点位，都必需保证稳固，不能遭到破坏。

构造物沉降观测点的设置比较容易，我们只需在构造物表面钉一根钢钉即可（如图2），或者干脆在构造物表面画一个标记（如图3）。

沉降观测需要严格按照周期性进行，比如每天一次，只有固定的周期性观测，才能正确的反应的路基沉降的情况和规律。

进行沉降观测时要细致，必须保证多人复核，确保精度。

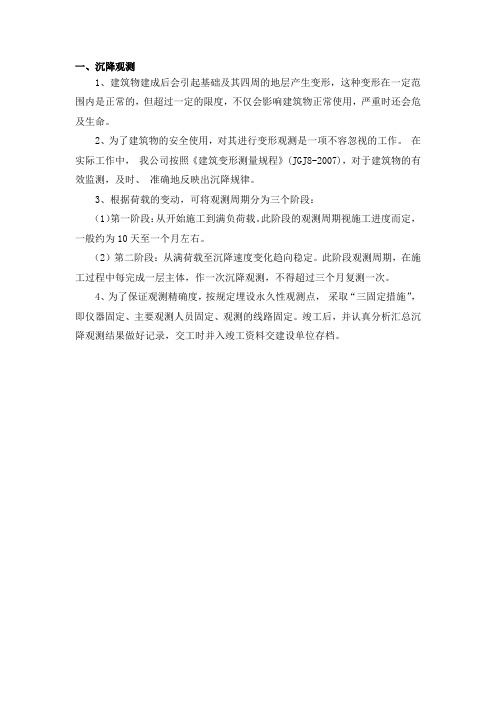

一、沉降观测
1、建筑物建成后会引起基础及其四周的地层产生变形，这种变形在一定范围内是正常的，但超过一定的限度，不仅会影响建筑物正常使用，严重时还会危及生命。

2、为了建筑物的安全使用，对其进行变形观测是一项不容忽视的工作。

在实际工作中，我公司按照《建筑变形测量规程》(JGJ8-2007)，对于建筑物的有效监测，及时、准确地反映出沉降规律。

3、根据荷载的变动，可将观测周期分为三个阶段：
（1）第一阶段：从开始施工到满负荷载。

此阶段的观测周期视施工进度而定，一般约为10天至一个月左右。

（2）第二阶段：从满荷载至沉降速度变化趋向稳定。

此阶段观测周期，在施工过程中每完成一层主体，作一次沉降观测，不得超过三个月复测一次。

4、为了保证观测精确度，按规定埋设永久性观测点，采取“三固定措施”，即仪器固定、主要观测人员固定、观测的线路固定。

竣工后，并认真分析汇总沉降观测结果做好记录，交工时并入竣工资料交建设单位存档。

沉降观测1. 简介沉降观测是一种常见的工程地质勘察手段，用于测量土地或结构物的沉降情况。

它是评估土地稳定性、工程建设影响以及结构物变形情况的重要工具之一。

本文将介绍沉降观测的基本原理、观测方法和数据处理。

2. 基本原理沉降是指土地或结构物由于自身重量或外力作用而向下移动的现象。

沉降观测基于以下原理：•土体的应力与沉降变形之间存在关系；•观测点在观测时间内的移动量与沉降变形成正比。

沉降观测可以通过埋设水准标杆、地面测点或使用全站仪等设备进行。

观测点的选择应遵循以下原则：•点位选择要广泛分布在被观测区域内，以全面了解沉降情况；•观测点要选择在地基上，以保证观测的准确性；•观测点应固定在稳定的基础上，以避免外力干扰。

3. 观测方法沉降观测一般包括以下几个步骤：3.1 基线测量基线测量是为了确定各观测点的位置关系，通常使用全站仪或测量仪器进行。

基线测量的准确性对后续沉降观测的结果影响很大，因此在选择基线测量点时要考虑观测的区域范围和地形地貌。

3.2 预览观测预览观测是指在正式观测前，对选择的观测点进行初步观测，判断观测点是否合适以及观测参数是否设置正确。

这一步骤可以帮助预测观测结果，提前发现问题并作出调整。

3.3 正式观测正式观测包括测量观测点的竖向位移、水平位移和倾斜变形等。

常用的观测仪器有水准仪、全站仪、倾斜仪等。

观测的频率可以根据实际需要确定，通常建议在工程施工期间进行定期观测，以及工程竣工后的长期观测。

4. 数据处理观测得到的原始数据需要进行处理和分析，以得到准确的沉降情况。

数据处理的主要步骤包括：4.1 数据录入与校正将观测得到的数据录入计算机，并进行校正，消除仪器误差和人为误差。

在校正过程中，需要对数据进行去除异常值处理，确保数据的可靠性。

4.2 数据计算与分析根据观测数据的特点以及沉降观测的原理，进行数据的计算和分析。

常见的计算方法包括等间距法、浸入圆板法和曲面法等，通过计算可以得到各观测点的沉降量和沉降速率。

三、沉降观测的任务及其内容1、观测点的设置：按照XXXX建筑设计研究院提供的《结构设计总说明》第十二条第（七）点，并根据沉降观测的有关规定，布置沉降观测点；另外，需在建筑物附近较隐蔽且土层较稳定的地方设置不少于3 个永久性的基准点，每次观测前先校核基准点的稳定性，判断选择稳定点作为沉降观测的起算点，基准点的布设是根据现场踏勘的情况考虑基准点的稳定性和观测精度要求布设的。

2、沉降观测精度、时间、次数：观测精度建筑物沉降观测精度要求为二级。

观测时间、次数体育训练馆：观测点布设好后测一次，封顶后测一次；封顶后至竣工验收期间，每个月观测一次；竣工后第一年，每三个月观测一次，竣工后第二年，每半年观测一次，直至稳定（连续二次半年沉降量不超过2mm，则观测为止）。

标志塔工程：基础施工完成后布设观测点，并测一次；以后主体结构（钢结构）每施工一至两层测一次，直至平顶；平顶后至竣工验收期间，每个月观测一次；竣工后第一年内，每三个月观测一次，竣工后第二年内，每半年观测一次，直至稳定（连续二次半年沉降量不超过2mm，则观测为止）。

四、沉降观测设备仪器、技术要求及控制要点1、观测仪器：NA2配GPM3测微器的水准仪及铟钢尺或同等精度水准仪。

2、观测相邻点高差中误差：≤0.15mm观测的视线长度：≤15m前后视视距差：一级0.3≤m，视距累积差≤1.5m往返较差附合或环线闭合差（mm）：≤0.15 （n为测站数）3、首次观测时，应观测二次取其平均值，以提高初始值的可靠性。

4、使用的水准仪、铟钢尺在观测前要进行评定（一年一次，且需经国家认证单位标定），保证仪器和铟钢尺均能满足观测要求。

5、在每次观测时，应采用同一仪器按相同的路线进行。

还应固定观测人员、选择最佳观测时段、在基本相同的环境和条件下观测。

6、观测人员要了解工程现场既有建筑物和设施现状，了解观测对象的结构特点，参与基准点和观测点的埋设工作。

这些有利于观测数据、沉降趋势及异常情况的分析和处理。

沉降观测步骤
沉降观测步骤：
①选择合适基准点设置于稳定区域确保长期不变形；
②在建筑物四周关键部位布设观测点标记清晰便于识别；
③采用精密水准仪对基准点与观测点进行初次高程测量记录；
④建立完整档案包括各点坐标高程及周围环境资料备查；
⑤定期重复水准测量对比初始数据计算差异值大小方向；
⑥利用固定周期如每月每季度进行复测确保数据连贯性；
⑦遇到异常天气或施工活动前后增加观测频率掌握动态变化；
⑧每次测量后及时更新档案录入新数据并分析差异原因；
⑨当发现某处沉降速率加快超出正常范围需立即通知相关人员；
⑩对于持续下沉点加强监测频率并考虑采取加固措施防止恶化；
⑪长期跟踪记录形成趋势曲线图直观显示沉降过程供决策参考；
⑫定期总结观测结果编制报告提出维护建议指导后续工程调整。

沉降观测
观测点的布置及做法：根据图纸上的观测点的位置，有专业测量单位负责观测，观测点采用先浇筑后钻孔设置，如图所示。

沉降观测的方法：根据现场实际情况，建筑物内选择坚固稳定的地方，埋设三个水准点，与图纸给出的沉降观测点组成闭合水准路线，以确保观测结果的精确度。

沉降观测是一项长期的系统观测工作，为了保证观测成果的准确性，尽可能做到四定，及固定人员观测人整理成果，固定使用水准仪及水准尺，固定的水准点，以及规定的日期、方法和线路进行观测。

沉降观测的时间和次数根据地基基础施工规范规定，基础做好后每施工一层结构观测一次，主体竣工后每月观测一次，主体竣工后每月观测一次，并做好每次的观测记录。

必要时委托具有国家资质证书的测绘院，按上述方案来完成此工作。

沉降观测的基本要求
仪器设备的要求
根据沉降观测精度要求高的特点，为能精确地反映出建筑在不断加荷作用下的沉降情况，一般规定测量的误差应小于变形量的1/10~1/20，为此要求沉降观测应使用精密水准仪（S1或S05级）水准尺也应使用受环境及温差变化影响小的高精度合金水准尺。

不具备的情况下，使用一般塔尺尽量使用第一段标尺。

观测时间的要求
建筑物构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，致使整个观测得不到完整的观测意义。

其他各阶段的复测，根据工程进度情况必须定时进行，不得漏测或补测。

只有这样，才能得到准确的沉降情况或规律。

相邻的两次时间间隔成为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期，（次/30d）或按建筑物的加荷情况每升高三层为一观测周期，沉降观测必须定期准时进行。

观测点的要求。
