材料力学习题解答(弯曲应力)

第 五 章 弯 曲 应 力一、是非判断题1、设某段梁承受正弯矩的作用，则靠近顶面和靠近底面的纵向纤维分别是伸长的和缩短的。

（ × ）2、中性轴是梁的横截面与中性层的交线。

梁发生平面弯曲时，其横截面绕中性轴旋转。

（ √ ）3、 在非均质材料的等截面梁中，最大正应力maxσ不一定出现在maxM的截面上。

（ × ）4、等截面梁产生纯弯曲时，变形前后横截面保持为平面，且其形状、大小均保持不变。

（ √ ）5、梁产生纯弯曲时，过梁内任一点的任一截面上的剪应力都等于零。

（ × ）6、控制梁弯曲强度的主要因素是最大弯矩值。

（ × ）7、横力弯曲时，横截面上的最大切应力不一定发生在截面的中性轴上。

（ √ ）@二、填空题1、应用公式zMy I 时，必须满足的两个条件是 满足平面假设 和 线弹性 。

2、跨度较短的工字形截面梁，在横力弯曲条件下，危险点可能发生在 翼缘外边缘 、 翼缘腹板交接处 和 腹板中心 处。

3、 如图所示的矩形截面悬臂梁，其高为h 、宽为b 、长为l ，则在其中性层的水平剪力=S FbhF23 。

4、梁的三种截面形状和尺寸如图所示，则其抗弯截面系数分别为226161bH BH -、xH Bh BH 66132- 和 Hbh BH 66132- 。

三、选择题1、如图所示，铸铁梁有A ，B ，C 和D 四种截面形状可以供选取，根据正应力强度，采用（ C ）图的截面形状较合理。

2、 如图所示的两铸铁梁，材料相同，承受相同的载荷F。

则当F 增大时，破坏的情况是 （ C ）。

A 同时破坏 ；B （a ）梁先坏 ；C （b ）梁先坏3、为了提高混凝土梁的抗拉强度，可在梁中配置钢筋。

若矩形截面梁的弯矩图如图所示，则梁内钢筋（图中虚线所示）配置最合理的是（D ）ABCDHABC D?四、计算题&1、长为l 的矩形截面梁，在自由端作用一集中力F ，已知m h 18.0=，m b 12.0=，m y 06.0=，m a 2=，kN F 1=，求C 截面上K 点的正应力。

材料⼒学专项习题练习弯曲应⼒弯曲应⼒1. 圆形截⾯简⽀梁A 、B 套成，A 、B 层间不计摩擦，材料的弹性模量2B A E E =。

求在外⼒偶矩e M 作⽤下，A 、B 中最⼤正应⼒的⽐值maxminA B σσ有4个答案： (A)16； (B)14； (C)18； (D)110。

答：B2. 矩形截⾯纯弯梁，材料的抗拉弹性模量t E ⼤于材料的抗压弹性模量c E ，则正应⼒在截⾯上的分布图有以下4种答案：答：C3. 将厚度为2 mm 的钢板尺与⼀曲⾯密实接触，已知测得钢尺点A 处的应变为11000-，则该曲⾯在点A 处的曲率半径为 mm 。

答：999 mm4. 边长为a 的正⽅形截⾯梁，按图⽰两种不同形式放置，在相同弯矩作⽤下，两者最⼤正应⼒之⽐max a max b ()()σσ= 。

答：2/15. ⼀⼯字截⾯梁，截⾯尺⼨如图，, 10h b b t ==。

试证明，此梁上,下翼缘承担的弯矩约为截⾯上总弯矩的88%。

证：412, (d ) 1 8203B A z z zMy M Mt M y yb y I I I σ==?=?? 4690z I t =, 41411 82088%3690M t M t =??≈B t A M =+=为翼缘弯矩(a)6. 直径20 mm d =的圆截⾯钢梁受⼒如图，已知弹性模量200 GPa E =, 200 mm a =，欲将其中段AB 弯成 m ρ=12的圆弧，试求所需载荷，并计算最⼤弯曲正应⼒。

解：1M EIρ= ⽽M Fa = 4840.78510 m , 0.654 kN 64d EI I F aπρ-==?==33max 80.654100.220102220.78510M d Fad I I σ--====??7. 钢筋横截⾯积为A ，密度为ρ，放在刚性平⾯上，⼀端加⼒F ，提起钢筋离开地⾯长度/3l 。

试问F解：截⾯C 曲率为零2(/3)0, 326C Fl gA l gAlM F ρρ=-==8. 矩形截⾯钢条长l ，总重为F ，放在刚性⽔平⾯上，在钢条A 端作⽤/3F 向上的拉⼒时，试求钢条内最⼤正应⼒。

第四章弯曲应力判断图弯矩的值等于梁截面一侧所有外力的代数和。

（）负弯矩说明该截面弯矩值很小，在设计时可以忽略不计。

（）简支梁上向下的集中力对任意横截面均产生负弯矩。

（）横截面两侧所有外力对该截面形心力矩的代数和就是该截面的弯矩值。

（）梁的任一横截面上的弯矩在数值上等于该截面任一侧所有外力对该截面形心的力矩代数和。

（）在计算指定截面的剪力时，左段梁向下的荷载产生负剪力。

（）在计算指定截面的剪力时，右段梁向下的荷载产生正剪力。

（）梁纯弯曲时中性轴一定通过截面的形心。

（）简支梁上受一集中力偶作用，当集中力偶在不改变转向的条件下，在梁上任意移动时，弯矩图发生变化，剪力图不发生变化。

（）图示梁弯矩图的B点是二次抛物线的顶点。

（）图示梁段上集中力偶作用点两侧的弯矩直线一定平行。

（）(M图)下列三种斜梁A截面的剪力均相同。

（）l/2l/2l/2l/2l/2l/2下列三种斜梁B截面的剪力均相同。

（）l/2l/2l/2l/2l/2l/2下列三种斜梁C截面的弯矩均相同。

（）l/2l/2l/2l/2l/2l/2梁弯曲时的内力有剪力和弯矩，剪力的方向总是和横截面相切，而弯矩的作用面总是垂直于横截面。

（）一端（或两端）向支座外伸出的简支梁叫做外伸梁。

（）##√悬臂梁的一端固定，另一端为自由端。

（）##√弯矩的作用面与梁的横截面垂直，它们的大小及正负由截面一侧的外力确定。

（）##√弯曲时剪力对细长梁的强度影响很小，所以在一般工程计算中可忽略。

（）##√图示，外伸梁BC段受力F作用而发生弯曲变形，AB段无外力而不产生弯曲变形（）##×由于弯矩是垂直于横截面的内力的合力偶矩，所以弯矩必然在横截面上形成正应力。

（）##√抗弯截面系数是反映梁横截面抵抗弯曲变形的一个几何量，它的大小与梁的材料有关。

（）##×无论梁的截面形状如何，只要截面面积相等，则抗弯截面系数就相等。

（）##×梁弯曲变形时，弯矩最大的截面一定是危险截面。

材料⼒学习题第六章应⼒状态分析答案详解第6章应⼒状态分析⼀、选择题1、对于图⽰各点应⼒状态，属于单向应⼒状态的是（A ）。

20（MPa ）20d20（A ）a 点；（B ）b 点；（C ）c 点；（D ）d 点。

2、在平⾯应⼒状态下，对于任意两斜截⾯上的正应⼒αβσσ=成⽴的充分必要条件，有下列四种答案，正确答案是（ B ）。

（A ）,0x y xy σστ=≠；（B ）,0x y xy σστ==；（C ）,0x y xy σστ≠=；（D ）x y xy σστ==。

3、已知单元体AB 、BC ⾯上只作⽤有切应⼒τ，现关于AC ⾯上应⼒有下列四种答案，正确答案是（ C ）。

（A ）AC AC /2,0ττσ==；（B ）AC AC /2,/2ττσ==；（C ）AC AC /2,/2ττσ==；（D ）AC AC /2,/2ττσ=-=。

4、矩形截⾯简⽀梁受⼒如图（a ）所⽰，横截⾯上各点的应⼒状态如图（b ）所⽰。

关于它们的正确性，现有四种答案，正确答案是（ D ）。

(b)(a)（A）点1、2的应⼒状态是正确的；（B）点2、3的应⼒状态是正确的；（C）点3、4的应⼒状态是正确的；（D）点1、5的应⼒状态是正确的。

5、对于图⽰三种应⼒状态（a）、（b）、（c）之间的关系，有下列四种答案，正确答案是（ D ）。

τ(a) (b)(c)（A）三种应⼒状态均相同；（B）三种应⼒状态均不同；（C）（b）和（c）相同；（D）（a）和（c）相同；6、关于图⽰主应⼒单元体的最⼤切应⼒作⽤⾯有下列四种答案，正确答案是（ B ）。

(A) (B) (D)(C)解答：maxτ发⽣在1σ成45o的斜截⾯上7、⼴义胡克定律适⽤范围，有下列四种答案，正确答案是（ C ）。

（A）脆性材料；（B）塑性材料；（C）材料为各向同性，且处于线弹性范围内；（D）任何材料；8、三个弹性常数之间的关系：/[2(1)]G E v =+ 适⽤于（ C ）。

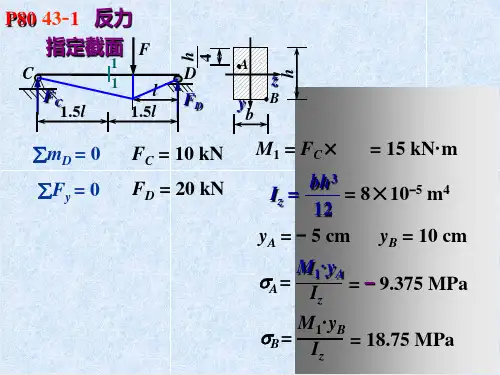

6-3、图示矩形截面梁受集中力作用，试计算1-1横截面上a 、b 、c 、d 四点的正应力。

解：（1）外力分析，判变形。

荷载在纵向对称面内，与轴线垂直，梁发生平面弯曲。

中性轴z 轴过形心C 与载荷垂直，沿水平方向。

（2）内力分析，弯矩图如图（b ）所示，1-1横截面的弯矩为：1115230(M -=-⨯=-⋅kN m)（3）应力分析，梁上边有弯矩图，上侧纤维受拉。

1-1横截面上的a 点处于拉伸区，正应力为正；c 点处于中性层上，正应力为零；b 、d 两点处于压缩区，正应力为负。

3111111max2301011.1110.1800.36a a zzzM M M y y I I W σ---⨯=⋅=⋅===⨯⨯Pa MPa 。

11.11b a σσ=-=-MPa0c σ= 31133010(0.1500.050)7.4110.1800.312d d zM y I σ-⨯=-⋅=-⨯-=-⨯⨯Pa MPa37M kN V 图(kN)(a)(c)(b)(c)(e)(d)2+q l /8MkN ·m)(f)(b)180q题6-3图 题6-5图6-5、两根矩形截面简支木梁受均布荷载q 作用，如图所示。

梁的横截面有两种情况，一是如图(b)所示是整体，另一种情况如图(c)所示是由两根方木叠合而成（二方木间不加任何联系且不考虑摩擦）。

若已知第一种情况整体时梁的最大正应力为10MPa ，试计算第二种情况时梁中的最大正应力，并分别画出危险截面上正应力沿高度的分布规律图示。

解：（1）外力分析，判变形。

荷载在纵向对称面内，与轴线垂直，梁发生平面弯曲。

第一种情况中性层为过轴线的水平纵向面，中性轴z 轴过整体形心C 与载荷垂直，沿水平方向。

而第二种情况，两根木梁以各自的水平纵向面为中性层发生弯曲，两根中性轴为与荷载垂直的水平形心主轴。

如图所示。

（2）内力分析，判危险面：弯矩图如图（b ）所示，跨中截面为危险面。

eBook工程力学（静力学与材料力学）习题详细解答（教师用书）(第7章)范钦珊唐静静2006-12-18第7章弯曲强度7－1 直径为d的圆截面梁，两端在对称面内承受力偶矩为M的力偶作用，如图所示。

若已知变形后中性层的曲率半径为ρ；材料的弹性模量为E。

根据d、ρ、E可以求得梁所承受的力偶矩M。

现在有4种答案，请判断哪一种是正确的。

习题7－1图(A) M＝Eπd 64ρ64ρ (B) M＝Eπd4Eπd3(C) M＝32ρ32ρ (D) M＝Eπd34 正确答案是。

7－2 关于平面弯曲正应力公式的应用条件，有以下4种答案，请判断哪一种是正确的。

(A) 细长梁、弹性范围内加载；(B) 弹性范围内加载、载荷加在对称面或主轴平面内；(C) 细长梁、弹性范围内加载、载荷加在对称面或主轴平面内；(D) 细长梁、载荷加在对称面或主轴平面内。

正确答案是 C _。

7－3 长度相同、承受同样的均布载荷q作用的梁，有图中所示的4种支承方式，如果从梁的强度考虑，请判断哪一种支承方式最合理。

l 5习题7－3图正确答案是7－4 悬臂梁受力及截面尺寸如图所示。

图中的尺寸单位为mm。

求：梁的1－1截面上A、 2B两点的正应力。

习题7－4图解：1. 计算梁的1－1截面上的弯矩：M=−⎜1×10N×1m+600N/m×1m×2. 确定梁的1－1截面上A、B两点的正应力：A点：⎛⎝31m⎞=−1300N⋅m 2⎟⎠⎛150×10−3m⎞−20×10−3m⎟1300N⋅m×⎜2My⎝⎠×106Pa=2.54MPa(拉应力)σA=z=3Iz100×10-3m×150×10-3m()12B点：⎛0.150m⎞1300N⋅m×⎜−0.04m⎟My⎝2⎠=1.62×106Pa=1.62MPa(压应力)σB=z=3Iz0.1m×0.15m127－5 简支梁如图所示。

6.1. 矩形截面悬臂梁如图所示,已知l =4m , b /h =2/3,q =10kN/m ,[σ]=10MPa ,试肯定此梁横截面的尺寸. 解：(1) 画梁的弯矩图由弯矩图知：(2) 盘算抗弯截面系数32323669h bh h W ===(3) 强度盘算22maxmax 33912[]29416 277ql M ql h Wh h mm b mmσσ===⋅≤∴≥==≥6.2. 20a 工字钢梁的支承和受力情形如图所示,若[σ]=160MPa ,试求允许载荷.解：(1)画梁的弯矩图(2) 查表得抗弯截面系数6323710W m -=⨯(3) 强度盘算max max 66223[]33[]3237101601056.8822PM P W W WW P kNσσσ-===⋅≤⨯⨯⨯⨯∴≤==取允许载荷No20ax ql x[]57P kN =6.3. 图示圆轴的外伸部分系空心轴.试作轴弯矩图,并求轴内最大正应力.解：(1)(2) C 截面：3max3332 1.341063.20.0632C C C C C M M MPa d W σππ⨯⨯====⨯B 截面：3max3434440.91062.10.060.045(1)(1)32320.06B B B BB B B M M MPa D d W D σππ⨯====⨯--(3) 轴内的最大正应力值MPa C 2.63max max ==σσ6.5.把直径d =1m 的钢丝绕在直径为2m 的卷筒上,设E =200GPa,试盘算钢丝中产生的最大正应力. 解：(1) 由钢丝的曲率半径知1M E M EI I ρρ=∴=(2) 钢丝中产生的最大正应力93max200100.510100 1MR ER MPa I σρ-⨯⨯⨯====6.8. 压板的尺寸和载荷如图所示.材料为45钢,σs =380MPa ,取安全系数n=1.5.试校核压板的强度.x解：(1)(2) 232363330.030.0212(1)(1) 1.568106620bH hW m H -⨯=-=-=⨯(3) 强度盘算许用应力380[]2531.5SMPa nσσ===强度校核max 6308196[]1.56810A M MPa W σσ-===⨯压板强度足够.6.12.图示横截面为⊥形的铸铁推却纯曲折,材料的拉伸和紧缩许用应力之比为[σt ]/[σc ]=1/4.求程度翼缘的合理宽度b .解：(1) ,max 11320 c c y mm=(2) 由截面形心地位()()304006017060370320304006060510 i CiC iA y b y Ab b mm⨯-⨯+⨯⨯===⨯-+⨯=∑∑6.13. ⊥形截面铸铁梁如图所示.若铸铁的许用拉应力为[σt ]=40MPa ,许用压应力为[σc ]=4P . 解：(1)(2) A ()22max 86320.8[][]101801016010132.60.80.825096.410A C C zC zCzC C M h Ph I I I P kN h σσσ--==≤⨯⨯⨯∴≤==-⨯A 截面的最大拉应力11max 86310.8[][]1018010401052.80.80.896.410A t t zC zCzC t M h Ph I I I P kNh σσσ--==≤⨯⨯⨯∴≤==⨯⨯C 截面的最大拉应力()22max 86320.6[][]1018010401044.20.60.625096.410C t t zC zCzC t M h Ph I I I P kN h σσσ--==≤⨯⨯⨯∴≤==-⨯取许用载荷值[]44.2P kN =6.14. 铸铁梁的载荷及截面尺寸如图所示.许用拉应力[σl ]=40MPa ,许用压应力[σc ]=160MPa .解：(1) 画梁的弯矩图(2) 盘算截面几何性质42.572.522264157.542.53020021520030100157.5 30200200303020060.12510i CiC i zCAA y y mmAIy dA y dy y dy m --⨯⨯+⨯⨯===⨯+⨯==⨯⨯+⨯⨯=⨯∑∑⎰⎰⎰(3) 强度盘算B 截面的最大压应力3max620100.157552.4 []60.12510B C C C zC M y MPa I σσ-⨯⨯===⨯B 截面的最大拉应力3max6(0.23)2010(0.230.1575)24.12 []60.12510B C t t zC M y MPa I σσ--⨯-===⨯C 截面的最大拉应力3max610100.157526.2 []60.12510C C t t zC M y MPa I σσ-⨯⨯===⨯梁的强度足够.(4) 评论辩论：当梁的截面倒置时,梁内的最大拉应力产生在B 截面上.3max620100.157552.4 []60.12510B C t t ZC M y MPa I σσ-⨯⨯===⨯梁的强度不够.6.19. 试盘算图示工字形截面梁内的最大正应力和最大剪应力. xmax max 15 20 Q kN M kNm==(2) 查表得截面几何性质3*max14113.8 6z z I W cm cm b mmS ===(3) 盘算应力最大剪应力*3max max max151018.10.0060.138Z Z Q S MPabI τ⨯===⨯最大正应力3max max62010141.814110M MPa W σ-⨯===⨯6.22. 起重机下的梁由两根工字钢构成,起重机自重Q=50kN ,起重量P=10kN .许用应力[σ]=160MPa ,[τ]=100MPa .若暂不斟酌梁的自重,试按正应力强度前提选定工字钢型号,然后再按剪应力强度前提进行校核.解：(1)(2) (3) C 截面：B()(506)()501204.17C C M x x x dM x x dxx m =-=-==此时C 和D 截面的弯矩是104.25 134.05C D M kNm M kNm==D 截面：()(106)(8)()381203.17D D M x x x dM x x dxx m =+-=-==此时C 和D 截面的弯矩是98.27 140.07C D M kNm M kNm==最大弯矩值是max 140.07 M kNm=(4) 按最大正应力强度前提设计查表取25b *max1021.3z z I b mm cmS==(5) 按剪应力强度校核当起重机行进到最右边时（x =8m ）,梁内剪应力最大; x剪应力强度盘算*3max maxmax581013.6[]220.010.213zzQ SMPabIττ⨯===⨯⨯剪应力强度足够.6.23. 由三根木条胶合而成的悬臂梁截面尺寸如图所示,跨度l=1 m.若胶合面上的许用切应力为0.34 MPa,木材的许用曲折正应力为[σ[τ]=1 MPa,试求允许载荷P解：(1)max maxQ P M Pl==(2) 梁曲折正应力强度前提maxmax2262[]16[]10100.10.153.75661M PlW bhbhP kNlσσσ==≤⨯⨯⨯≤==⨯(3) 梁曲折切应力强度前提maxmax633[]222[]21100.10.151033Q PA bhbhP kNτττ==≤⨯⨯⨯⨯≤==(4)胶合面上切应力强度前提2222max1336312222[]244212[]0.34100.10.153.8250.15660.02544zQ h P hy ybhIbhP kNhyτττ⎛⎫⎛⎫=-=-≤⎪ ⎪⎝⎭⎝⎭⨯⨯⨯⨯≤==⎛⎫⎛⎫--⎪ ⎪⎝⎭⎝⎭允许载荷：[P]=3.75 kN.6.27.在图中,梁的总长度为l ,受均布载荷q 感化.若支座可对称地向中点移动,试问移动距离为若干时,最为合理？ 解：(1) 束缚反力2B C ql R R ==(2) 截面上的最大正弯矩和最大负弯矩22,max 2,max228822ql l ql ql qla M a qa M +-⎛⎫=--=- ⎪⎝⎭=-(3) 二者数值相等时最为合理2222822440410.20782ql qla qa a la l l a l l-=+-=-+-+===。
