分享“消防图纸”识图方法,让你一眼秒懂!

消防工程教你秒看消防图纸消防图纸大致分消防水、消防电、还有气体消防；不管是什么，任何一份图纸，都要先看设计说明、图例；设计说明是图纸的提纲，读懂它能把握设计意图、内容等；不同的设计可能图例不一样；然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照，用以将整个系统联系起来。

如何看懂消防图纸？消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，看不明白或矛盾的地方，可以翻阅同工程的建筑和装潢、空调图，整体框架是一致的，看清楚仔细分析，应该能快速看明白了。

1、消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分。

2、消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

3、材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

消防图纸中电气线路怎么看？根据系统图结全平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。

一般系统图只是为了表示管线怎样连接和用什么规格，主要是平面图电气的回路主要是看线的标识，如某消防广播总线:标识为采用2xZRBV-1.5mm²线，意思为2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV），由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。

消防图纸识别图形符号
消防图纸识图方法：
（1）消防图纸分：消防水、消防电、还有气体消防；
（2）不管是什么，任何一份图纸，都要先看设计说明、图例；
（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；
（4）不同的设计可能图例不一样；
（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；
（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

看消防图纸，如何一眼秒懂？
消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到。

（1）比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，
（2）比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

（3）材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

火灾探测器、报警器特征表示法：
附1：消防工程基本图形符号及工程图例消防工程基本图形符号
1、消防工程辅助符号
2、消防工程灭火器符号
3、消防管路及配件符号
4、消防工程固定灭火器系统符号
5、消防工程灭火设备安装处符号
6、消防工程自动报警设备符号
附2：消防技术文件用消防设备图形符号。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

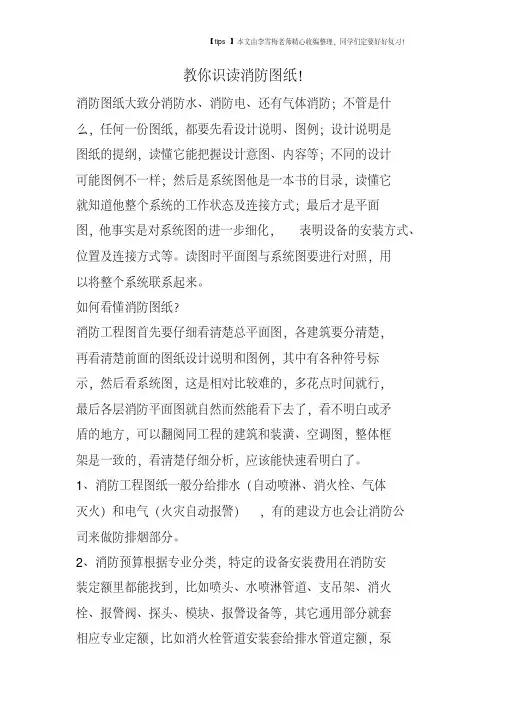

教你识读消防图纸！
消防图纸大致分消防水、消防电、还有气体消防；不管是什么，任何一份图纸，都要先看设计说明、图例；设计说明是
图纸的提纲，读懂它能把握设计意图、内容等；不同的设计
可能图例不一样；然后是系统图他是一本书的目录，读懂它
就知道他整个系统的工作状态及连接方式；最后才是平面
图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照，用
以将整个系统联系起来。

如何看懂消防图纸？
消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，
再看清楚前面的图纸设计说明和图例，其中有各种符号标
示，然后看系统图，这是相对比较难的，多花点时间就行，
最后各层消防平面图就自然而然能看下去了，看不明白或矛
盾的地方，可以翻阅同工程的建筑和装潢、空调图，整体框
架是一致的，看清楚仔细分析，应该能快速看明白了。

1、消防工程图纸一般分给排水（自动喷淋、消火栓、气体
灭火）和电气（火灾自动报警），有的建设方也会让消防公
司来做防排烟部分。

2、消防预算根据专业分类，特定的设备安装费用在消防安
装定额里都能找到，比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套
相应专业定额，比如消火栓管道安装套给排水管道定额，泵。

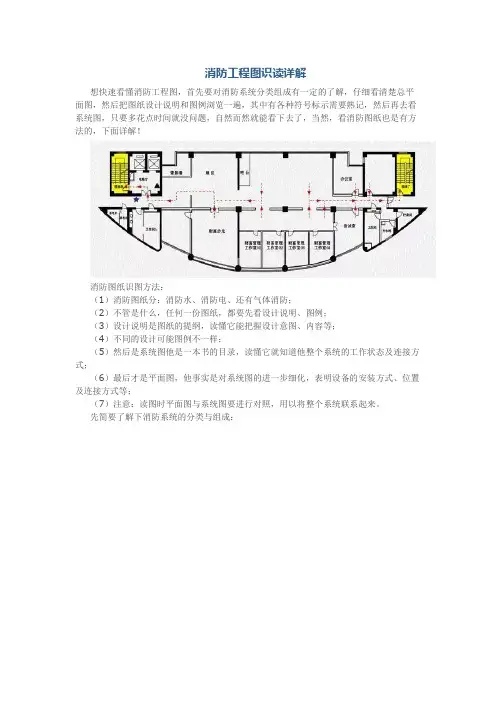

消防工程图识读详解想快速看懂消防工程图，首先要对消防系统分类组成有一定的了解，仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，只要多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

先简要了解下消防系统的分类与组成：自动喷水灭火系统：自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。

自动喷水灭火系统的分类见图。

湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。

干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。

预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

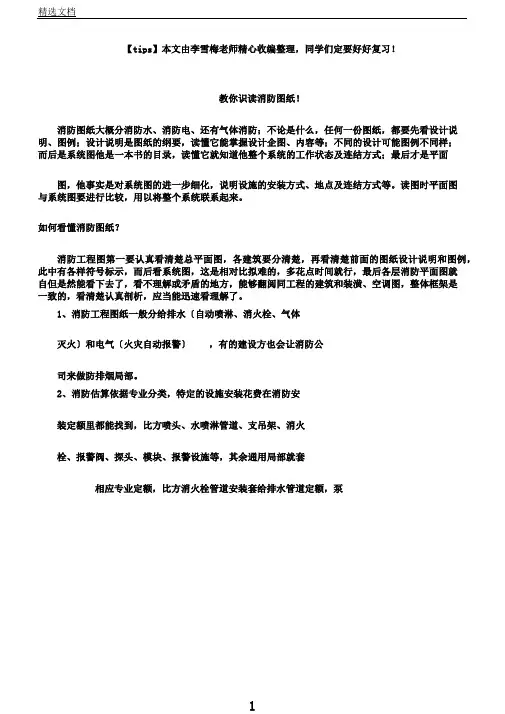

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！教你识读消防图纸！消防图纸大概分消防水、消防电、还有气体消防；不论是什么，任何一份图纸，都要先看设计说明、图例；设计说明是图纸的纲要，读懂它能掌握设计企图、内容等；不同的设计可能图例不同样；而后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连结方式；最后才是平面图，他事实是对系统图的进一步细化，说明设施的安装方式、地点及连结方式等。

读图时平面图与系统图要进行比较，用以将整个系统联系起来。

如何看懂消防图纸？消防工程图第一要认真看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，此中有各样符号标示，而后看系统图，这是相对比拟难的，多花点时间就行，最后各层消防平面图就自但是然能看下去了，看不理解或矛盾的地方，能够翻阅同工程的建筑和装潢、空调图，整体框架是一致的，看清楚认真剖析，应当能迅速看理解了。

1、消防工程图纸一般分给排水〔自动喷淋、消火栓、气体灭火〕和电气〔火灾自动报警〕，有的建设方也会让消防公司来做防排烟局部。

2、消防估算依据专业分类，特定的设施安装花费在消防安装定额里都能找到，比方喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设施等，其余通用局部就套相应专业定额，比方消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设施安装定额，阀门法兰安装套工业管道定额，报警局部的线管安装套电气安装定额等等。

3、资料的算法：设施数目按图数就行了，管道，线管也要靠自己来完美。

消防图纸中电气线路怎么看？依据系统图结全平面图来每层管线走向，一般先找到进水滴，再按系统管线的部署来找每一层平面图的详细地点。

一般系统图不过为了表示管线如何连结和用什么规格，主假如平面图电气的回路主假如看线的表记，如某消防播放总线:表记为采纳2xZRBV-1.5mm²线，意思为2根平方铜芯阻燃聚氯乙烯绝缘电线〔ZRBV〕，由两根线构成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。

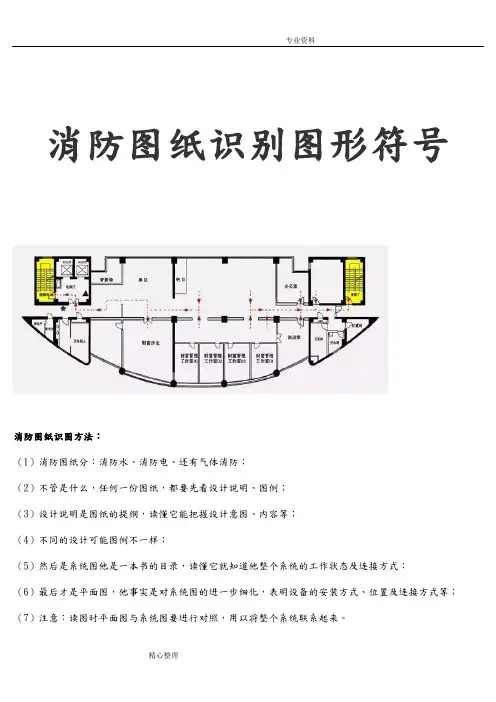

消防图纸识别图形符号
消防图纸识图方法：
（1）消防图纸分：消防水、消防电、还有气体消防；
（2）不管是什么，任何一份图纸，都要先看设计说明、图例；
（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；
（4）不同的设计可能图例不一样；
（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；
（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

看消防图纸，如何一眼秒懂？
消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到。

（1）比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，
（2）比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

（3）材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

火灾探测器、报警器特征表示法：
附1：消防工程基本图形符号及工程图例消防工程基本图形符号
1、消防工程辅助符号
2、消防工程灭火器符号
3、消防管路及配件符号
4、消防工程固定灭火器系统符号
5、消防工程灭火设备安装处符号
6、消防工程自动报警设备符号
附2：消防技术文件用消防设备图形符号。

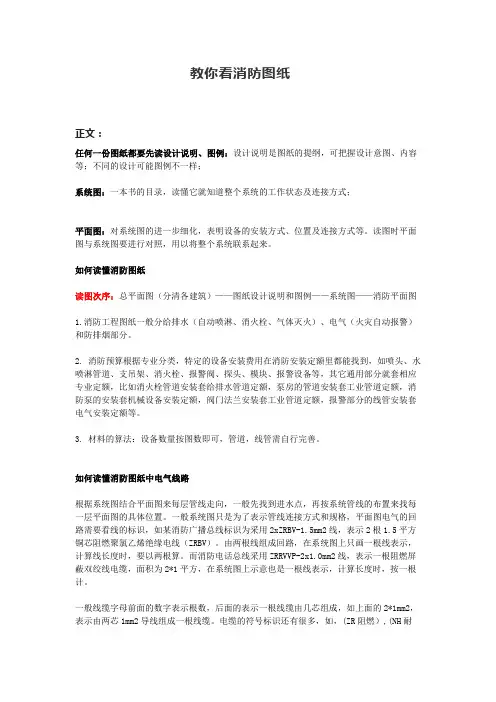

教你看消防图纸正文：任何一份图纸都要先读设计说明、图例：设计说明是图纸的提纲，可把握设计意图、内容等；不同的设计可能图例不一样；系统图：一本书的目录，读懂它就知道整个系统的工作状态及连接方式；平面图：对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照，用以将整个系统联系起来。

如何读懂消防图纸读图次序：总平面图（分清各建筑）——图纸设计说明和图例——系统图——消防平面图1.消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）、电气（火灾自动报警）和防排烟部分。

2. 消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等。

3. 材料的算法：设备数量按图数即可，管道，线管需自行完善。

如何读懂消防图纸中电气线路根据系统图结合平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。

一般系统图只是为了表示管线连接方式和规格，平面图电气的回路需要看线的标识，如某消防广播总线标识为采用2xZRBV-1.5mm2线，表示2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV）。

由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。

而消防电话总线采用ZRRVVP-2x1.0mm2线，表示一根阻燃屏蔽双绞线电缆，面积为2*1平方，在系统图上示意也是一根线表示，计算长度时，按一根计。

一般线缆字母前面的数字表示根数，后面的表示一根线缆由几芯组成，如上面的2*1mm2，表示由两芯1mm2导线组成一根线缆。

电缆的符号标识还有很多，如，(ZR阻燃）,(NH耐火）,(WDZ低烟无卤)等，不同标识价格不同，作用也不同，楼主最好查一些这些专业方面的书，弄清电缆的标识意义，这样看图纸才不会搞错。

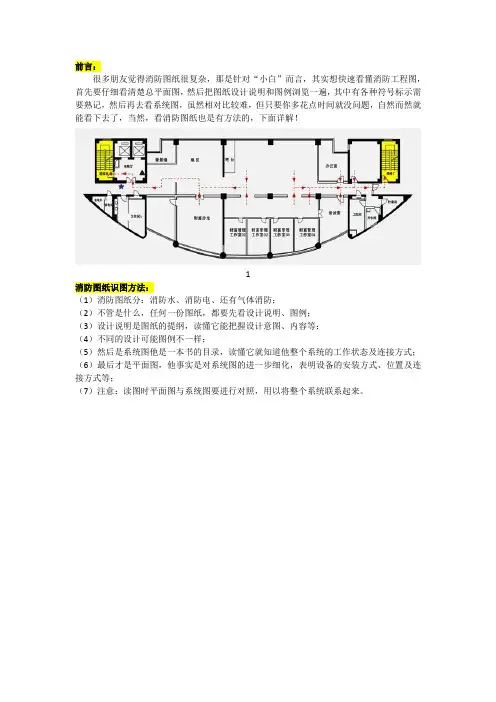

前言：很多朋友觉得消防图纸很复杂，那是针对“小白”而言，其实想快速看懂消防工程图，首先要仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，虽然相对比较难，但只要你多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！1消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

2看消防图纸，如何一眼秒懂？消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到。

（1）比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，（2）比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

（3）材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

火灾探测器、报警器特征表示法：345 67 89 1011 121314消防工程基本图形符号及工程图例（1）消防工程灭火器符号15（2）消防工程固定灭火器系统符号16（3）消防工程自动报警设备符号17（4）消防工程灭火设备安装处符号18（5）消防工程基本图形符号19（6）消防工程辅助符号20（7）消防管路及配件符号21在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。

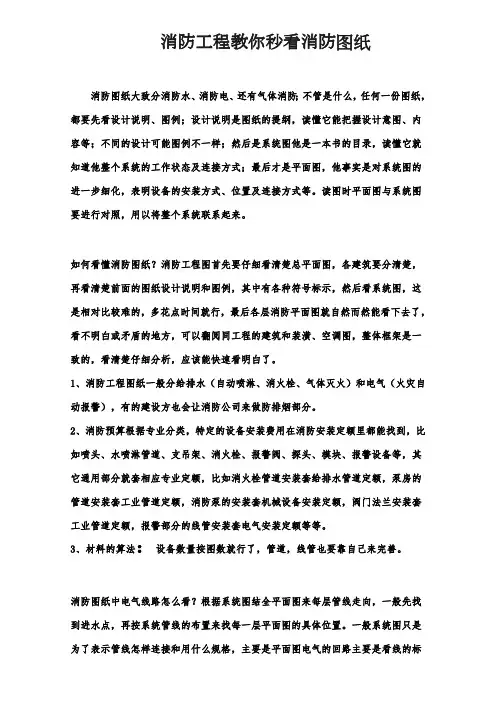

消防工程教你秒看消防图纸消防图纸大致分消防水、消防电、还有气体消防；不管是什么，任何一份图纸，都要先看设计说明、图例；设计说明是图纸的提纲，读懂它能把握设计意图、内容等；不同的设计可能图例不一样；然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照，用以将整个系统联系起来。

如何看懂消防图纸？消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，看不明白或矛盾的地方，可以翻阅同工程的建筑和装潢、空调图，整体框架是一致的，看清楚仔细分析，应该能快速看明白了。

1、消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分。

2、消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

3、材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

消防图纸中电气线路怎么看？根据系统图结全平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。

一般系统图只是为了表示管线怎样连接和用什么规格，主要是平面图电气的回路主要是看线的标识，如某消防广播总线:标识为采用2xZRBV-1.5mm²线，意思为2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV），由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。

如何看懂消防图纸集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#消防工程教你秒看消防图纸消防图纸大致分消防水、消防电、还有气体消防；不管是什么，任何一份图纸，都要先看设计说明、图例；设计说明是图纸的提纲，读懂它能把握设计意图、内容等；不同的设计可能图例不一样；然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照，用以将整个系统联系起来。

如何看懂消防图纸消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，看不明白或矛盾的地方，可以翻阅同工程的建筑和装潢、空调图，整体框架是一致的，看清楚仔细分析，应该能快速看明白了。

1、消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分。

2、消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

3、材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

消防图纸中电气线路怎么看根据系统图结全平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。

一般系统图只是为了表示管线怎样连接和用什么规格，主要是平面图电气的回路主要是看线的标识，如某消防广播总线:标识为采用线，意思为2根平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV），由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。

零入门看懂消防图纸
消防图纸入门方法：由于消防报警系统应该采用的是总线制，将图纸内的线路颜色进
行区分：粉色的线叫回路总线；绿色的是电源线；蓝色的是电话线；黄色的是广播线。

消防识图
如果在系统图中有的器件，而在平面图中没表明。

那必须就是图纸设计的问题。

通过
系统图，我们可以窥见以下内容：
1、此消防报警系统应该采用的是总线制。

2、看看你的系统图图片，从左到右分别就是：1个带电话插孔的手动报警按钮；2台
应急电源箱，箱内或者箱上分别各装有1个输出输出模块；最右边的就是总线电话分机。

这些消防工程量就是都须要统计数据排序的。

3、将系统图中的几种颜色的色做一下分类，粉色的线叫回路总线；绿色的是电源线；兰色的是电话线（红线框里的水平白线其实是和红线框外的水平兰线是一样的，只是设计
绘图时的颜色选择的错误。

这条线是给带电话插孔的手动报警按钮里的电话插孔去的电话线）；黄色的是广播线。

所有管线的工程量也是需要计算的。

4、通常情况下，除了消防广播扬声器及消防总线电话分机，其它每个消防器件都必
须导入一条电路总线。

如果存有掌控模块，还要导入一条电源线。

如果就是消火栓兴泵按钮，那除了存有电路总线外，还要存有一条掌控直兴线（4芯）。

5、消防总线电话分机，一般引入4~6根线，但它不需要引入回路总线。

消防广播一
般都会在广播回路的第一个扬声器旁安装一个切换模块，做为平时背景音乐和应急消防广
播切换之用。

如果有这个切换模块，需要向模块中引入电源线、回路总线以及广播线各一条。

从模块只引出一根广播线进入后面的所有扬声器。

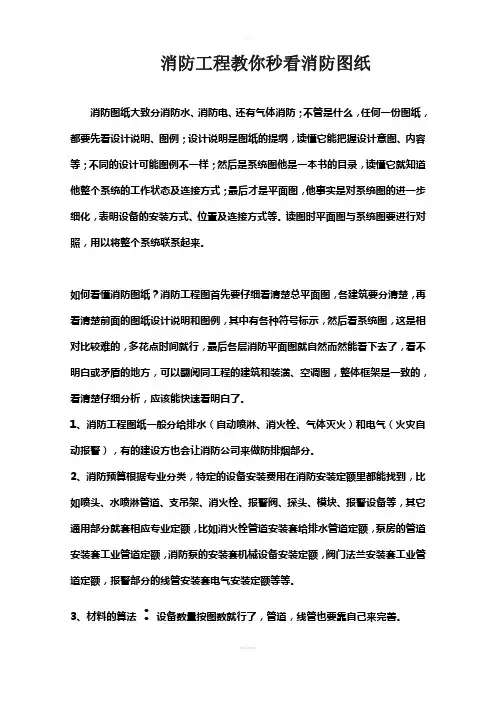

消防工程教你秒看消防图纸消防图纸大致分消防水、消防电、还有气体消防；不管是什么，任何一份图纸，都要先看设计说明、图例；设计说明是图纸的提纲，读懂它能把握设计意图、内容等；不同的设计可能图例不一样；然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照，用以将整个系统联系起来。

如何看懂消防图纸？消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，看不明白或矛盾的地方，可以翻阅同工程的建筑和装潢、空调图，整体框架是一致的，看清楚仔细分析，应该能快速看明白了。

1、消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分。

2、消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

3、材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

消防图纸中电气线路怎么看？根据系统图结全平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。

一般系统图只是为了表示管线怎样连接和用什么规格，主要是平面图电气的回路主要是看线的标识，如某消防广播总线:标识为采用2xZRBV-1.5mm²线，意思为2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV），由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。

快速看懂消防工程施工图想快速看懂消防工程图，首先要对消防系统分类组成有一定的了解，仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，只要多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

先简要了解下消防系统的分类与组成：自动喷水灭火系统：自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。

自动喷水灭火系统的分类见图。

湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。

干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。

预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

消防工程教你秒看消防图纸消防图纸大致分消防水、消防电、还有气体消防。

不管是什么，任何一份图纸，都要先看设计说明、图例。

设计说明是图纸的提纲，读懂它能把握设计意图、内容等。

不同的设计可能图例不一样。

然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式。

最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照，用以将整个系统联系起来。

如何看懂消防图纸？消防工程图第一步要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点进度就行，最后各层消防平面图就自然而然能看下去了，看不明白或矛盾的地方，可以翻阅同工程的建筑和装潢、空调图，整体框架是一致的，看清楚仔细分析，应该能快速看明白了。

、消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分。

、消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

、材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

消防图纸中电气线路怎么看？根据系统图结全平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。

一般系统图只是为了表示管线怎样连接和用什么规格，主要是平面图电气的回路主要是看线的标识，如某消防广播总线:标识为采用²线，意思为根平方铜芯阻燃聚氯乙烯绝缘电线（），由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。

消防工程辅助符号：消防工程灭火器符号：
消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防工程自动报警设备符号：消防管道及配件符号：
火灾报警系统图例：
建筑消防工程的基本知识：
建筑消防系统根据使用灭火剂的种类和灭火方式可分为下列三种灭火系统。

2.消火栓给水系统的给水方式：（2）设水箱的消火栓给水方式：
（3）设水泵、水箱的消火栓给水方式：
（4）高层建筑消火栓系统：
分区消防给水系统：当消火栓给水系统中消火栓栓口处压力超过800kPa或建筑高度超过50m，消防车已难以协助灭火，应采用分区的室内消火栓给水系统。

室内自动喷水灭火系统的分类及组成：
2.自动喷火系统的给水方式
闭式自动喷水灭火系统特点：采用闭式喷头，平时处于关闭状态，系统相对用水量比较少，造成的水渍损失也比较小。

适用于：环境温度4℃<t<70℃的建筑物。

（7）水喷雾灭火系统
2.消防给水常用管材的连接的相关规定（略）
5.水泵结合器：
水泵结合器是消防车从室外水源或市政给水管取水向室内消防管网供水的接口，如图4—8所
2.开式喷头：开式喷头的规格、型号、接管螺纹和外形与玻璃球闭式喷头完全相同，是在玻璃球闭式喷头上卸掉感温元件和密封面而成的，通常用于雨淋系统，也称为雨淋开式喷头。

4.水流指示器：水流指示器用于湿式喷水灭火系统中。

当某个喷头开启喷水或管网发生水量
二、质量要求：。

消防电气接线图怎么看？这19张消防电气接线原理图，助你
快速看懂
如何看消防电气接线图？消防电气接线图都是按照需要连接的设备需要的接线图，一般都是根据设备具体需要的连接控制功能要求的接线。

都是根据需要的连接报警线和电源线。

接线图：是控制柜体内部元器件二次图纸，这个图纸根据原理图画出来的，描述系统中设备与线连接的图纸，通常会包含设备自身的供电电源线，系统总线，信号的输入线，设备自身状态的反馈线，对外部设备的控制线和电源线等。

表示成套装置、设备或装置的电路连接关系的简图，用于生产制造和检修。

下面请看小编收集的各种类型的消防产品接线图，给大家参考参考！
消火栓按钮
火灾报警器（智能型）
2、输出模块
3、输入/出模块（电磁阀类）
4、输入/出模块（卷门类）
5、输入/出模块（消防电梯）
6、输入/出模块（切非消防电）
7、短路隔离器
8、多线联动控制单元（风机水泵设备多线控制）。
