锅炉及压力容器安全技术知识1.锅炉事故按设备损坏程度分类锅炉事故可分为三大类:(1)爆炸事故。
锅炉在使用中受压部件发生破裂,使锅炉压力突然降到等于外界大气压力的事故;(2)重大事故。
锅炉受压部件严重损坏(如变形、渗漏),附件损坏或炉膛爆炸等被迫停止运行,必须进行修理的事故;(3)一般事故。
锅炉损坏不严重,不需要停止运行进行修理的事故。
2.锅炉的安全装置和保护装置锅炉的安全附件有:安全阀、防爆门、水封安全器、高低水位控制报警器。
锅炉的安全仪表有:流量表、压力表、温度表、运程控制仪表、水位表和保护装置等。
锅炉应装的保护装置:额定蒸发量大于或等于2t/h的锅炉,应装设高低水位报警器、低水位联锁保护装置;额定蒸发量大于或等于6t/h的锅炉,还应装设蒸汽超压的报警和联锁保护装置。
用煤粉、油或气体做燃料的锅炉,应装设点火程序控制和熄火保护装置。
3.常压锅炉也会发生爆炸茶炉、浴炉、无压采暖锅炉均不承受压力的常压锅炉,统称为常压锅炉,近年来多次发生爆炸事故,其原因均是由于非承压变承压造成。
主要原因:安装不合理,锅炉排气管加装了阀门;排气管直径小于38毫米或出口被堵死;使用不当,非承压炉做为承压炉使用;因结构不合理,一炉多用或操作不当造成爆件。
4.压力容器的定义压力容器泛指工业生产中用于完成反应、传热、传质、分离和贮运等生产工艺过程,并承受一定压力的容器。
如反应容器、换热容器、分离容器和贮运容器等。
由于生产过程的多种需要,压力容器的种类繁多,具体结构也多种多样。
但其共同的特点是它们都有一个承受一定压力的各种不同形状的外壳。
我国《锅炉压力容器安全监察暂行条例》(以下简称《条例》)把压力容器定义为“压力为一个表压以上的各种压力容器”。
并明确规定,设计、制造、安装、使用、检验、维修、改造等部门必须遵照执行。
我国压力容器分为固定式压力容器和移动式压力容器,包括各类气瓶(无缝气瓶、有缝气瓶、溶解乙炔气瓶、液化石油气瓶)、液化气体汽车槽车、铁路罐车。

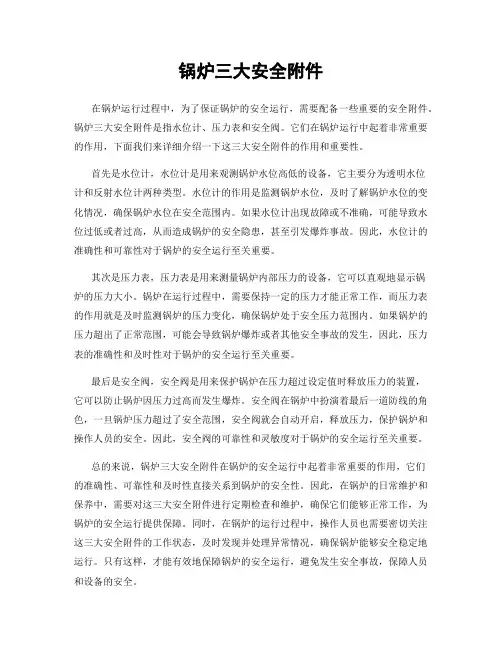

锅炉三大安全附件在锅炉运行过程中,为了保证锅炉的安全运行,需要配备一些重要的安全附件。
锅炉三大安全附件是指水位计、压力表和安全阀。
它们在锅炉运行中起着非常重要的作用,下面我们来详细介绍一下这三大安全附件的作用和重要性。
首先是水位计,水位计是用来观测锅炉水位高低的设备,它主要分为透明水位计和反射水位计两种类型。
水位计的作用是监测锅炉水位,及时了解锅炉水位的变化情况,确保锅炉水位在安全范围内。
如果水位计出现故障或不准确,可能导致水位过低或者过高,从而造成锅炉的安全隐患,甚至引发爆炸事故。
因此,水位计的准确性和可靠性对于锅炉的安全运行至关重要。
其次是压力表,压力表是用来测量锅炉内部压力的设备,它可以直观地显示锅炉的压力大小。
锅炉在运行过程中,需要保持一定的压力才能正常工作,而压力表的作用就是及时监测锅炉的压力变化,确保锅炉处于安全压力范围内。
如果锅炉的压力超出了正常范围,可能会导致锅炉爆炸或者其他安全事故的发生,因此,压力表的准确性和及时性对于锅炉的安全运行至关重要。
最后是安全阀,安全阀是用来保护锅炉在压力超过设定值时释放压力的装置,它可以防止锅炉因压力过高而发生爆炸。
安全阀在锅炉中扮演着最后一道防线的角色,一旦锅炉压力超过了安全范围,安全阀就会自动开启,释放压力,保护锅炉和操作人员的安全。
因此,安全阀的可靠性和灵敏度对于锅炉的安全运行至关重要。
总的来说,锅炉三大安全附件在锅炉的安全运行中起着非常重要的作用,它们的准确性、可靠性和及时性直接关系到锅炉的安全性。
因此,在锅炉的日常维护和保养中,需要对这三大安全附件进行定期检查和维护,确保它们能够正常工作,为锅炉的安全运行提供保障。
同时,在锅炉的运行过程中,操作人员也需要密切关注这三大安全附件的工作状态,及时发现并处理异常情况,确保锅炉能够安全稳定地运行。
只有这样,才能有效地保障锅炉的安全运行,避免发生安全事故,保障人员和设备的安全。
锅炉安全运行培训知识锅炉作为一种常见的发热设备,在工业生产和居民生活中扮演着重要角色。
然而,由于错误操作和维护不当可能导致锅炉安全事故的发生,因此需要对锅炉的安全运行进行培训。
本文将重点介绍锅炉安全运行培训的相关知识,以提高大家对锅炉安全的重视和防范意识。
一、锅炉安全运行的基本要求1. 操作人员必须熟悉锅炉的结构、性能、操作程序和事故处理等相关知识,具备一定的技术水平和安全责任心;2. 锅炉必须按照规定进行定期检查和维修,确保设备的可靠性和安全性;3. 设备周围的环境必须符合安全要求,不得存在易燃易爆物品或其他危险因素;4. 锅炉应设置完善的安全保护装置和监测系统,能够及时发现并处理异常情况,确保设备的安全运行。
二、锅炉安全操作规程1. 操作前的准备工作(1)操作人员必须穿戴好个人防护装备,包括安全帽、防护眼镜、耐高温服装等;(2)检查锅炉的水位、压力、温度等工作参数是否符合要求;(3)清理锅炉及周围的杂物和物品,确保设备的通风和漏水情况;(4)检查安全保护装置的工作状态,包括安全阀、水位计、压力表等;(5)检查供气、供水、电源等供应系统是否正常。
2. 操作过程中的注意事项(1)操作人员必须时刻关注锅炉的运行状态,保持设备的稳定和安全;(2)严禁超过锅炉的额定工作参数,如超压、超温等;(3)严禁在工作过程中进行随意停机和启动,必须按照规定的程序进行操作;(4)严禁私自调整设备的工作参数和控制装置,必须由专业人员或经授权人员进行调整;(5)压力容器和管道必须定期检查和维护,确保无裂纹、渗漏等问题;(6)严禁擅自拆除、更换或更改安全保护装置和监测系统。
三、锅炉安全事故的预防和应急处理1. 预防措施(1)加强锅炉操作人员的培训和教育,提高他们的安全意识和技术水平;(2)建立健全的锅炉管理制度和作业规程,明确责任和权限;(3)定期检查和维修锅炉及相关设备,确保其正常运行;(4)加强对锅炉安全保护装置和监测系统的检查和维护,确保其灵敏和可靠;(5)及时处理锅炉的异常情况,如泄漏、燃烧不良等;(6)加强对锅炉供气、供水、电源等供应系统的管理和检查,确保其正常运行。

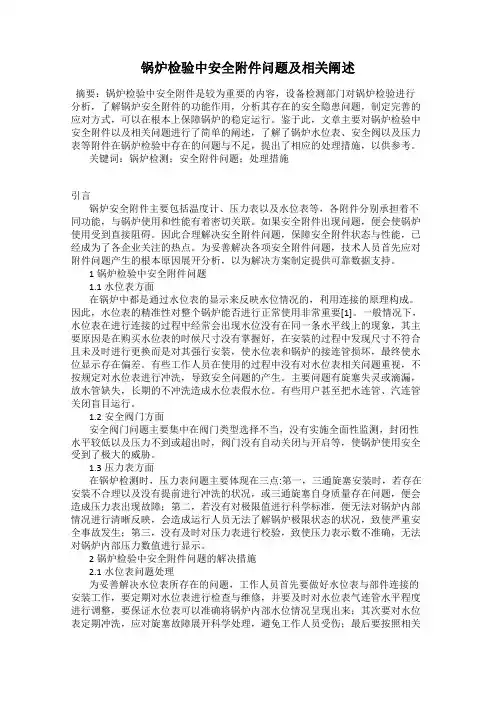

锅炉检验中安全附件问题及相关阐述摘要:锅炉检验中安全附件是较为重要的内容,设备检测部门对锅炉检验进行分析,了解锅炉安全附件的功能作用,分析其存在的安全隐患问题,制定完善的应对方式,可以在根本上保障锅炉的稳定运行。
鉴于此,文章主要对锅炉检验中安全附件以及相关问题进行了简单的阐述,了解了锅炉水位表、安全阀以及压力表等附件在锅炉检验中存在的问题与不足,提出了相应的处理措施,以供参考。
关键词:锅炉检测;安全附件问题;处理措施引言锅炉安全附件主要包括温度计、压力表以及水位表等,各附件分别承担着不同功能,与锅炉使用和性能有着密切关联。
如果安全附件出现问题,便会使锅炉使用受到直接阻碍。
因此合理解决安全附件问题,保障安全附件状态与性能,已经成为了各企业关注的热点。
为妥善解决各项安全附件问题,技术人员首先应对附件问题产生的根本原因展开分析,以为解决方案制定提供可靠数据支持。
1锅炉检验中安全附件问题1.1水位表方面在锅炉中都是通过水位表的显示来反映水位情况的,利用连接的原理构成。
因此,水位表的精准性对整个锅炉能否进行正常使用非常重要[1]。
一般情况下,水位表在进行连接的过程中经常会出现水位没有在同一条水平线上的现象,其主要原因是在购买水位表的时候尺寸没有掌握好,在安装的过程中发现尺寸不符合且未及时进行更换而是对其强行安装,使水位表和锅炉的接连管损坏,最终使水位显示存在偏差。
有些工作人员在使用的过程中没有对水位表相关问题重视,不按规定对水位表进行冲洗,导致安全问题的产生。
主要问题有旋塞失灵或滴漏,放水管缺失,长期的不冲洗造成水位表假水位。
有些用户甚至把水连管、汽连管关闭盲目运行。
1.2安全阀门方面安全阀门问题主要集中在阀门类型选择不当,没有实施全面性监测,封闭性水平较低以及压力不到或超出时,阀门没有自动关闭与开启等,使锅炉使用安全受到了极大的威胁。
1.3压力表方面在锅炉检测时,压力表问题主要体现在三点:第一,三通旋塞安装时,若存在安装不合理以及没有提前进行冲洗的状况,或三通旋塞自身质量存在问题,便会造成压力表出现故障;第二,若没有对极限值进行科学标准,便无法对锅炉内部情况进行清晰反映,会造成运行人员无法了解锅炉极限状态的状况,致使严重安全事故发生;第三,没有及时对压力表进行校验,致使压力表示数不准确,无法对锅炉内部压力数值进行显示。
锅炉安全操作常识一、高温高压高温高压是指设备或管道中压力大于1.0MPa、温度大于100℃的介质。
1.高温高压设备或管道保温良好,防止裸露部分烫伤。
2.在高温高压环境下工作,应穿防烫服、防烫手套、头盔并佩带必要的劳动保护。
3.处理漏点,应把压力、温度控制在可工作范围(0.1MPa、80℃)之内。
4.开关各种阀门时,身体不要正对阀门,以免蒸汽泄漏伤人。
开疏水阀时,注意脚下疏水管道,防止烫伤。
5.打焦时要防止烫伤,打焦结束时,应将工具收好,放在安全位置,以免绊倒或烫伤他人。
6.听见泄漏声,不能确定准确位置时,应待停炉降压后查找水迹,以判断漏点。
7.不许靠近过热蒸汽泄漏点,用纸张或布条测试后,确定准确位置。
二、有害气体锅炉燃烧过程中溢出部分CO和SO2气体,预防措施如下:1.在有害气体容易聚集区域,现场操作人员要有良好的自我保护意识和身体素质,操作过程精力集中。
当发现身体不适,应立即停止作业,撤离现场。
2.保证锅炉炉顶天窗开启,轴流风机处于运行状态,及时排出有害气体。
3.当一氧化碳浓度仪报警时,禁止任何现场操作,加强通风,待其浓度降至30ppm以下时方可进行现场操作。
4.正确使用防毒口罩和防毒面具。
5.炉顶作业必须保证两人以上,其中一人监护,一人操作。
上下炉顶必须慢上慢下,尽量减少肺活量和劳动强度。
三、炉内作业1.炉内作业必须办理检修工作票,并有专人监护。
2.待炉内温度降至人体可承受(80℃)时,方可作业。
3.检修电源选用安全电压,电动工具采用双重绝缘。
4.锅炉内焊接时,保持通风状态,且不能同时进行电焊和气焊工作。
四、安全阀校验1.安全阀校验应在工长带领下,四人以上共同完成,上炉前,佩戴好防毒面具、安全帽及其它劳动保护。
2.校验前,检查安全阀出口管道完好情况,避免校验过程中,蒸汽冲出伤人。
3.安全阀处于回座位置,压力低于3MPa方可定砣,定砣方向应由远及近,每次调整位移小于50mm。
五、鼓、引风机及给水泵的启动和检修1.启动前操作人员必须到达现场检查设备状态,确定无人员检修作业后,方可启动。
锅炉安全附件(一)安全阀、安全泄放阀:1.安全阀制造许可、产品型式试验及铭牌等技术要求按照《安全阀安全技术监察规程》(TSG ZF001-2006)。
2.每台锅炉至少应装设两个安全阀(包括过热器安全阀但不包括省煤器安全阀和再热器安全阀)。
符合下列规定之一的,可只装一个安全阀:1)额定蒸发量小于或等于0.5t/h 的锅炉;2)额定蒸发量小于4t/h 且装有可靠的超压联锁保护装置的锅炉。
可分式省煤器出口处、再热器出口处,及直流锅炉的外置式启动分离器上,都必须装设安全阀。
直流蒸汽锅炉过热蒸汽系统中任两级间的连接管道上如装有截止阀时,截止阀前应装设安全阀。
多压力等级燃气轮机余热锅炉,每一压力等级的锅筒和过热蒸汽系统应分别装设至少一个安全阀。
3.蒸汽锅炉的安全阀应当采用全启式弹簧安全阀、杠杆式安全阀或者控制式安全阀(脉冲式、气动式、液动式和电磁式等),选用的安全阀应当符合《安全阀安全技术监察规程》(TSG ZF001 —2006)和有关技术标准的规定。
4.蒸汽锅炉锅筒(壳)上的安全阀和过热器上的安全阀的总排放量必须大于额定蒸发量,对于电站锅炉必须大于锅炉最大连续蒸发量,并且在锅筒(壳)和过热器上所有的安全阀开启后,锅筒(壳)内的蒸汽压力不得超过设计时的计算压力的1.1倍。
再热器安全阀的排放总量应大于锅炉再热器最大设计蒸汽流量。
5.过热器和再热器出口处安全阀的排放量应保证过热器和再热器有足够的冷却。
直流蒸汽锅炉外置式启动分离器的安全阀排放量应大于直流蒸汽锅炉启动时的产汽量。
可分式省煤器安全阀的流道直径由锅炉制造单位确定。
6.对于A级锅炉,安全阀的流道直径应不小于20mm对于B级及以下锅炉,安全阀的流道直径应不小于25mm7.除直流蒸汽锅炉外,锅筒(壳)和过热器的安全阀整定压力应按表1的规定进行调整和校验。
直流蒸汽锅炉过热器出口动力驱动泄压阀整定压力为过热器出口设计时计算压力。
过热器出口弹簧安全阀最高整定压力不得高于 1.17倍过热器出口设计时计算压力。
2017年03月锅炉检验中安全附件问题及相关阐述刘扬(赣州市特种设备监督检验中心,江西赣州341000)摘要:工业发展是我国经济发展的重要组成部分,工业的发展离不开锅炉的使用。
锅炉有非常多的优势,推进了工业的生产,但也存在一定的安全问题。
为了防止和减少事故,促进经济发展,需要对锅炉进行定期检验。
锅炉检验是保证锅炉安全运行的重要手段,安全附件是保证锅炉安全运行的必备设施。
因此对锅炉安全附件的检查以及维护非常重要,本文针对锅炉检验中安全附件问题做出了进一步探究,对水位表、压力表、温度计以及安全阀存在的安全问题以及解决措施给出了建议。
关键词:锅炉;检验;安全附件;问题;对策锅炉设计初一般会根据使用参数确定相应安全附件规格型号,在锅炉使用前应正确安装以保证运行中的安全。
而在实际检验工作中总会发现不少关于安全附件不符要求的问题。
因此,在这对这些安全附件的问题进行分析,找出解决措施,以便将安全隐患及时排除,保障锅炉的使用安全。
1锅炉水位表存在的安全问题以及解决措施1.1锅炉水位表存在的问题在锅炉中反应水位情况都是通过水位表进行显示的,利用连接的原理构成。
因此,水位表的精准性对整个锅炉能否进行正常使用非常重要[1]。
一般情况下,水位表在进行接连的过程中经常会出现水位没有在同一条水平线上,形成该种现象的主要原因是在购买水位表的时候尺寸没有掌握好,在安装的过程中发现尺寸不符合并没有及时进行更换而是对其强行安装,使水位表和锅炉的接连管损坏,最终使水位显示存在偏差。
有些工作人员在使用的过程中没有对水位表相关问题重视,不按规定对水位表进行冲洗,导致安全问题的形成。
主要有旋塞失灵或滴漏,放水管缺失,长期的不冲洗造成水位表假水位。
有些用户甚至把水连管,汽连管关闭盲目运行。
1.2解决措施在出现测量不准的问题时可立即更换水位表,或者对水位表进行维修。
工作人员要对水位表进行定期的检修与维护,这就需要企业对检修与维护的规程进行制定,以便有严格的制度对工作人员提出具体的要求。
锅炉的安全附件1、安全阀安全阀是锅炉上的重要安全附件之一,它对锅炉内部压力极限的控制及对锅炉的安全保护起着重要的作用。
安全阀应按规定配置,合理安装;安全阀应结构完整、灵敏、可靠。
应每年对其检验、定压一次并铅封,每月自动排放试验一次,每周手动排放试验一次,做好记录并签名。
2、压力表压力表用于准确地测量锅炉上所需测量部分压力的大小。
(1)锅炉必须装有与锅筒(锅壳)蒸汽空间直接相连接的压力表。
(2)根据工作压力选用压力表的量程范围,一般应在工作压力的L5~3倍。
(3)表盘直径不应小于IOomnb表的刻盘上应划有最高工作压力红线标志。
(4)压力表装置齐全(压力表、存水弯管、三通旋塞)。
应每半年对其校验一次,并铅封完好。
3、水位计水位计用于显示锅炉内水位的高低。
水位计应安装合理便于观察,且灵敏可靠。
每台锅炉至少应装两只独立的水位计,额定蒸发量小于0.2t∕h的锅炉可只装一只。
水位计应设置放水管并接至安全地点。
玻璃管式水位计应有防护装置。
4、温度测量装置温度是锅炉热力系统的重要参数之一,为了掌握锅炉的运行状况,做好锅炉的安全、经济运行,在锅炉热力系统中,锅炉的给水、蒸汽、烟气等介质均需依靠温度测量装置进行测量监视。
5、保护装置(1)超温报警和连锁保护装置。
超温报警装置安装在热水锅炉的出口处,当锅炉的水温超过规定的水温时,自动报警,提醒司炉人员采取措施减弱燃烧。
超温报警和连锁保护装置连锁后,还能在超温报警的同时,自动切断燃料的供应和停止鼓、引风,以防止热水锅炉发生超温而导致锅炉损坏或爆炸。
(2)高低水位警报和低水位连锁保护装置。
当锅炉内的水位高于最高安全水位或低于最低安全水位时,水位警报器就会自动发出警报,提醒司炉人员采取措施防止事故发生。
(3)锅炉熄火保护装置。
当锅炉炉膛熄火时,锅炉熄火保护装置作用,切断燃料供应,并发出相应信号。
6、排污阀或放水装置排污阀或放水装置的作用是排放锅水蒸发而残留下的水垢、泥渣及其他有害物质,使锅水的水质控制在允许的范围内,使受热面保持清洁,以确保锅炉的安全、经济运行。
锅炉的主要安全附件O1安全阀安全阀属于泄压装置,能够自动将锅炉工作压力控制在允许范围之内。
当炉内超压时,安全阀自动开启,自动泄压,同时发出警报;当炉内压力降到允许范围时,安全阀自动关闭。
安全阀使用注意事项:・保持安全阀清洁,防止被油垢等堵塞排放管;・发现安全阀有渗漏现象,应立即报修;・在用锅炉的安全阀至少每年校验一次,经校正调整的安全阀,应进行铅封;・经常检查铅封是否完好;・每月至少进行一次自动排汽或手提排气试验,来检验安全阀是否良好。
02压力表压力表可以显示锅炉内介质压力的高低。
可以根据压力表所指示的压力,调节燃烧,将压力控制在允许范围之内,保证锅炉的安全运行。
压力表使用注意事项:・压力表应保持清洁,表盘刻度不清应停止使用;・应定期吹洗压力表连接管,以免堵塞;・要经常检查压力表连接管上的旋塞是否出于开启状态;・操作工要知道所用压力表的校验周期,超过校验期限的压力表应停止使用,运行中如果发现压力表指示不正常,应立即报告。
03水位计水位计的作用是显示锅炉内水位的高低,避免在锅炉运行中发生缺水或满水事故。
水位计使用注意事项:・水位计应保持明亮、清晰、清洁、不漏水和不漏汽。
・冲洗水位计时,脸部不要正对水位表,以免玻璃管忽冷忽热破碎伤人。
锅炉的安全操作注意事项1防止超压防止负荷骤然降低,导致汽压上升;防止安全阀失灵,定期排查,及时修复。
定期校核压力表,发现不准确或动作不正常时,及时调换。
2防止过热防止缺水。
操作工每班都要冲洗水位表,检查水位是否正常,防止旋塞及连通管堵塞,定期维护检查水位警报器或超温警报设备。
一旦发生严重缺水,绝对禁止向锅炉内进水。
定期清除水垢,防止积垢。
3防止腐蚀停炉时要注意防腐保养,防止金属腐蚀减薄。
防止腐蚀的办法一是使锅内无水分,二是使水中无氧气,或者氧气无法与金属发生化学反应。
对于长期停用的锅炉,可以采取将炉内烘干之后放干燥剂并密封的办法,保持炉内表面长期干燥状态,防止腐蚀。
4防止裂纹和起槽避免锅炉骤冷骤热,加强对应力集中部位的检查,如封头扳边,一旦出现裂纹和起槽应及时处理。
