铜铝母排载流量及重量

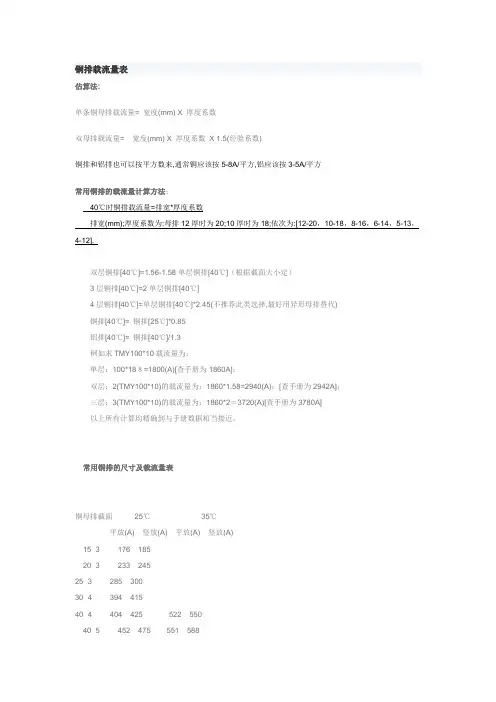

铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620铝铜排载流量的计算铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线BLV 聚氯乙烯铝线BVR 铜软线BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆铜芯聚氯乙烯绝缘及护套电缆铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

经常使用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（湿润环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（湿润环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BV型铜芯聚氯乙烯绝缘电线BLV型铝芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出，而是“截面乘上一定的倍数”来暗示，通过心算而得。

由表53可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变成两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

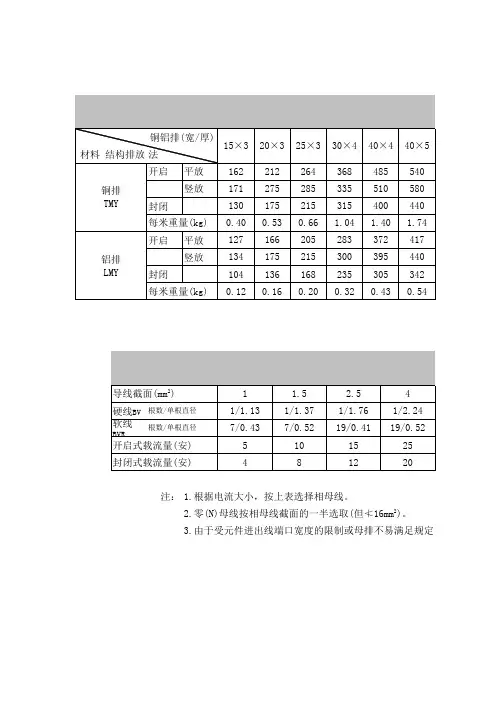

铜排.铝排.复合铜铝排理论重量及载流量选用表
复合铜铝排能为你降低成本70%，该产品的载流量.电流.温升与同等面积的铜排全部相近。

它克服了铜铝不耐腐蚀的缺点和铜排造价高.比重大.不易安装等缺点。

并已通过国家鉴定，测试合格。

允许载流量（交流～直流）理论重量（kg/m）允许载流量（A）
注：表中的安全载流量，是根据周围温度35摄氏度而定的，最高温度为70度的载流量。

复合铜铝排多根载流量：双根=单根×2-20%
三根=单根×3-33%
绝缘线长期允负荷表（环境温度40摄氏度）A。

铜排.铝排.复合铜铝排理论重量及载流量选用表
复合铜铝排能为你降低成本70%，该产品的载流量.电流.温升与同等面积的铜排全部相近。

它克服了铜铝不耐腐蚀的缺点和铜排造价高.比重大.不易安装等缺点。

并已通过国家鉴定，测试合格。

允许载流量（交流～直流）理论重量（kg/m）允许载流量（A）
注：表中的安全载流量，是根据周围温度35摄氏度而定的，最高温度为70度的载流量。

复合铜铝排多根载流量：双根=单根×2-20%
三根=单根×3-33%
绝缘线长期允负荷表（环境温度40摄氏度）A。

一、常用线缆规格及载流量（BV BLV BVR）二、BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆三、VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆四、BV型铜芯聚氯乙烯绝缘电线五、BLV型铝芯聚氯乙烯绝缘电线六、BVR型铜芯聚氯乙烯绝缘软电线（电缆）七、铝芯绝缘导线载流量与截面的倍数关系八、估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

[精彩]铜铝排载流量表[精彩]铜铝排载流量表铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法:40?时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40?]=1.56-1.58单层铜排[40?](根据截面大小定)3层铜排[40?]=2单层铜排[40?]4层铜排[40?]=单层铜排[40?]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40?]= 铜排[25?]*0.85铝排[40?]= 铜排[40?]/1.3例如求TMY100*10载流量为:单层:100*18,=1800(A)[查手册为1860A];双层:2(TMY100*10)的载流量为:1860*1.58=2940(A);[查手册为2942A];三层:3(TMY100*10)的载流量为:1860*2,3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面 25? 35?平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 155****2100×81310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620铝铜排载流量的计算铝排电流要算快，排宽系数乘起来;厚三排宽乘十个，后四排宽乘十二。

本参数适用于裸铜包铝母线和镀锡铜包铝母线。

部分规格尺寸机械性能、相关参数，环境温度+25℃时载流量。

名义尺寸（mm）伸长率% 抗拉强度（MPA）截面积（m m）重量kg/m)宽*厚圆角硬态H（MIN）软态A（MAX）硬态H（MIN）软态A（MAX）40*5 2.5 179 137 1.0 12 198.650.71240*6 3 179 137 1.0 12 238.260.8550*5 2.5 179 137 1.0 12 246.560.8960*6 3 179 137 1.0 12 356.561.2960*8 4 179 137 1.0 12 478.561.7080*8 4 179 137 1.0 12 636.562.3180*10 5 179 137 1.0 12 792.262.87100*8 4 179 137 1.0 12 796.562.86100*10 5 179 137 1.0 12 992.263.6120*10 4 179 137 1.0 12 956.563.47比较铜包铝排和铜排载流量环境25℃流量A (交流)尺寸（mm 宽*厚）铜包铝排铜层厚度(mm)铜排(参考)40*4 430 ≥0.4508 30*6 480 ≥0.6572 40*5 522 ≥0.560550*5 676 ≥0.5795 60*5 724 ≥0.5840 80*5 847 ≥0.5990 40*6 634 ≥0.6748 50*6 714 ≥0.6840 50*10 1115 ≥1.01311 85*6 1150 ≥0.61287 60*6 764 ≥0.6891 80*6 1094 ≥0.61287 100*6 1330 ≥0.61590 60*8 985 ≥0.81158 80*8 1292 ≥0.81520 100*8 1591 ≥0.81871 60*10 1105 ≥11300 80*10 1453 ≥11709 100*12 1980 ≥1.2 2330 100*10 1700 ≥1 2077 120*10 2000 ≥1 235220℃时密度值级别单位g/cm315A和15H 3.6320A和20H 3.94注：（1）铜铝完全结合，铜铝分开后,铜内表面布满铝原子。
