钢筋保护层厚度自动生成记录表

钢筋保护层厚度检测记录
说明
1、混凝土结构钢筋保护层厚度检测，检测数量：自检为每层梁、板不少于10个构件，其中悬挑构件等主要受力构件所占的比例不宜小于50％；监理平行检验为每层不少于2个构件，其中一个构件为复核施工单位的自检。

2、混凝土结构钢筋保扩层厚度检测前，应全面进行外观检查，对出现漏筋和锈斑的构件进行详细记录，并抽取有代表性的构件进行检测。

3、对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋，应在有代表性的部位测量1点。

4、纵向受力钢筋保扩层厚度允许偏差：梁类为／10mm，一7mm，板类构件为+Smm，-5mm。

对于超过允许偏差的点应在实测值中“O’’出；不合格点的最大偏差均不应大于规定允许偏差的1．5倍。

5、当检验的合格率为90％及以上时判为合格；当合格率小于90％但不小于80％时，可再抽取相同数量构件检验，按两次抽样总和计算合格率为90％以上时，仍判为合格；对于检测不合格应请有资质的检测机构进行检测鉴定。

6、纵向受力钢筋的混凝土侏扩层最小厚度(mm)(CB50010-2002)
7、质检员和监理工程师分别在施工自检和平行检验表上签字，但平行检验应由监理独立完成。

结构实体中钢筋保护层厚度检测原始记录日期：XX年XX月XX日检测单位：XXXX实验室检测地点：XXXX工地检测人员：XXX一、检测目的：对结构实体中的钢筋保护层厚度进行检测，评估其是否满足设计要求，并记录检测数据，以提供后续的工程质量控制与验收工作。

二、检测仪器和设备：1.钢筋探测仪2.拉线仪3.刚尺4.测量笔5.计算器三、检测方法：针对不同部位和结构类型，采用不同的检测方法和仪器设备。

主要检测方法如下：1.钢筋探测：利用钢筋探测仪对结构中的钢筋进行定位和测量。

2.直接测量：采用拉线仪结合刚尺和测量笔，直接测量结构表面到钢筋中心的距离。

四、检测步骤：1.检测前准备：1.1确定检测区域，并规划检测路线。

1.2检查钢筋探测仪和拉线仪等检测设备是否正常工作。

1.3待测结构表面清理干净，除去可能影响检测的杂物。

2.钢筋探测：2.1将钢筋探测仪的检测头与待测结构表面完全接触，进行校准。

2.2按照检测路线，逐个测量每个钢筋的位置和直径，并记录。

3.直接测量：3.1在待测结构表面标出测量点位，并钉上参考标志，用于后续的测量和记录。

3.2利用拉线仪测量待测结构表面到钢筋中心的距离，并用刚尺和测量笔记录下测量数据。

4.数据处理与分析：4.1将测得的钢筋保护层厚度数据进行整理和处理，计算平均值、最大值和最小值等。

4.2将测量结果与设计要求进行对比，评估结构的钢筋保护层厚度是否符合要求。

5.结果与结论：经过测量和分析，得出如下结果：5.1 检测区域内钢筋保护层厚度均值为XXmm，最大值为XXmm，最小值为XXmm，满足设计要求。

5.2部分钢筋保护层厚度偏小，应采取相应的修复措施，确保结构的安全性。

钢筋保护层厚度检测记录
工程名称：□施工自检 平行检验
1、混凝土结构钢筋保护层厚度检测数量：自检为每层梁、板不少于10 个构件，其中悬挑构件等主要受力构件所占比例不宜小于50%；监理平行检验为每层不少于2 个构件，其中一个构件为复核施工单位的自检。

2、混凝土结构钢筋保护层厚度检测前，应全面进行外观检查，对出现漏筋和锈斑的构件进行详细记录，并分类抽取有代表性的构件进行检测。

3、对选定的梁类构件，应对梁底全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6 根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋，应在有代表性的部位测量1 点。

4、纵向受力钢筋保护层厚度允许偏差：梁类为+10mm,—7mm，板类构件为
+8mm, -5mm。

对于超过允许偏差的点应在实测值中“О”出；不合格点的最大偏差均不应大于规定允许偏差的倍。

5、当检验的合格率为90%及以上、且最大偏差不超过允许偏差的倍时判为合格；当合格率小于90%但不小于80%时，可再抽取相同数量构件检验，按两次抽样总和计算合格率为90%以上时，仍判为合格；对于检测不合格应请有资质的检测机构进行检测鉴定。

6、施工单位自检的，监理人员可不签字，监理平行检验的，施工单位人员也不用签字，但平行检验应由监理独立完成。

7、纵向受力钢筋的混凝土保护层最小厚度（mm）。

建设工程质量检测有限公司

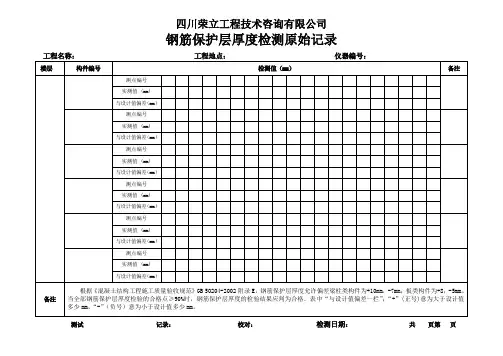

钢筋保护层厚度检测原始记录表（模拟检测）
一、工程有关情况：委托编号:
委托单位：工程名称：
建设单位：施工单位：
二、检测内容：
检测部位：检测原因：检测依据： GB50204—2002 、JGJ/T152-2008
仪器名称及编号：□钢筋位置测定仪JRGW-6A；
设计要求保护层厚度：梁： mm；板： mm；柱： mm；剪力墙： mm检测日期：
建设（监理）单位现场代表（签字）：
检测人：记录人：校核人：
第页共页
建设工程质量检测有限公司
钢筋保护层厚度检测原始记录表(续表) （模拟检测）
委托单位：工程名称：委托编号: 三、检测原始数据：
建设（监理）单位现场代表（签字）：
检测人：记录人：校核人：
第页共页
建设工程质量检测有限公司
钢筋保护层厚度检测原始记录表(续表)
委托单位：工程名称：委托编号: 三、检测原始数据：
建设（监理）单位现场代表（签字）：
检测人：记录人：校核人：
第页共页（注：文件素材和资料部分来自网络，供参考。
