液体电介质讲义的击穿

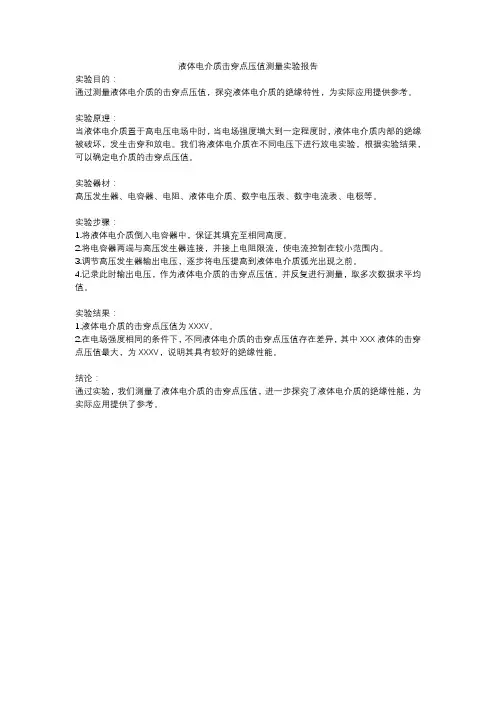

液体电介质击穿点压值测量实验报告
实验目的：
通过测量液体电介质的击穿点压值，探究液体电介质的绝缘特性，为实际应用提供参考。

实验原理：
当液体电介质置于高电压电场中时，当电场强度增大到一定程度时，液体电介质内部的绝缘被破坏，发生击穿和放电。

我们将液体电介质在不同电压下进行放电实验，根据实验结果，可以确定电介质的击穿点压值。

实验器材：
高压发生器、电容器、电阻、液体电介质、数字电压表、数字电流表、电极等。

实验步骤：
1.将液体电介质倒入电容器中，保证其填充至相同高度。

2.将电容器两端与高压发生器连接，并接上电阻限流，使电流控制在较小范围内。

3.调节高压发生器输出电压，逐步将电压提高到液体电介质弧光出现之前。

4.记录此时输出电压，作为液体电介质的击穿点压值，并反复进行测量，取多次数据求平均值。

实验结果：
1.液体电介质的击穿点压值为XXXV。

2.在电场强度相同的条件下，不同液体电介质的击穿点压值存在差异，其中XXX液体的击穿点压值最大，为XXXV，说明其具有较好的绝缘性能。

结论：
通过实验，我们测量了液体电介质的击穿点压值，进一步探究了液体电介质的绝缘性能，为实际应用提供了参考。

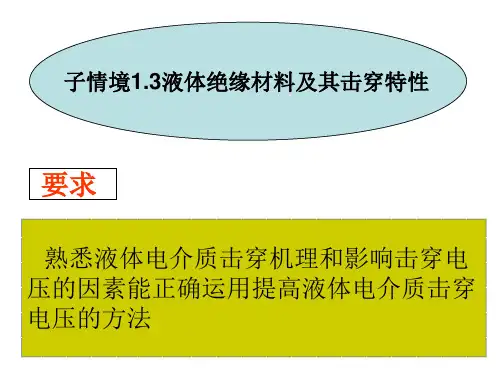

液体电介质的击穿理论
液体电介质：耐电强度高于气体
还有作用：绝缘、冷却、天弧
广泛矿物油：变压器油、电容器油、电缆油等
击穿问题不及气体、提高完善理论，纯情净的和工程用的
1．纯洁液体电介质电击穿理论
认为：液体电强场放射产生电子在电场中被加速，与液体分子碰撞电离
相机观看冲击电压下极不匀称电场中变压器油的击穿过程
① 尖电极四周电离开头阶段
② 流注进展阶段
③ 贯穿间隙阶段
2．纯洁液体电会介质气泡击穿孔机理论
外加电场高，介质内产生气泡，气泡=1,小于液体
气泡担当比液体高的场强，耐电又低，所以先电离，然后气泡体积膨胀，温度长高，电离又进一步进展使油分解为气体
所泡积累成通道，击穿孔机在通道内发生。

纯洁液体耐电强度高于常态气体
3．非纯洁液体电介质的小桥击穿理论
工程用电介质汲取气体、水分、混入杂质（如纤维），液体本身老化、分解——杂质的击穿有新的特点
认为：杂质在电场力作用下，在电场方向定向，沿电力线方向排列成小桥，水纤维介电常数比油大，杂质易极化而在电场方向定向排列，使泄露电流增加，小桥发热，油水局部沸腾汽化，击穿。

油间隙长，小桥畸变电场，降低击穿电压
统计性，分散性
小桥形成与电极外形，电压种类相关。

简述提高液体电介质击穿电压的方法哎呀，电介质击穿电压这事儿听上去挺复杂的，其实呢，咱们可以把它当作一道难题来解。

液体电介质，简单来说，就是用来隔离电流的液体。

要想提高它的击穿电压，也就是让它能承受更高电压而不被击穿，我们得用点小妙招。

说实话，虽然这事儿听上去像是高深的科学，实际上也有不少简单粗暴的方法可以试试。

今天就让咱们来聊聊这些方法，带点幽默感，希望让你对电介质的击穿电压有个清晰的认识。

1. 清洁和纯化是关键1.1 去除杂质要提高液体电介质的击穿电压，第一步就是得把液体里的杂质搞定。

液体里面的杂质，哪怕是一点点，都可能成为电流的“捷径”，让电压一高就击穿。

所以，我们需要做的，就是用各种方法把这些杂质去掉。

这就像你做饭的时候，得把锅里的杂质清理干净，才能做出美味的菜肴。

纯化的过程，通常涉及到过滤、离心等技术手段，保证液体越纯净越好，效果会更明显。

1.2 使用高纯度的液体除了去除杂质，选择高纯度的液体也是个好办法。

想象一下，如果你用的是一种超级纯净的液体，它的绝缘能力肯定比普通的液体要强。

就像你用优质的食材做饭，味道自然更好。

这就需要我们选择那些原料本身就很纯净的液体，虽然价格可能会贵一点，但效果却往往更好。

2. 添加助剂提升性能2.1 添加增容剂有时候，光靠纯化还不够，我们可以给液体里添加一些增容剂，这些助剂能帮助提升液体的击穿电压。

增容剂就像调料，虽然量不多，却能大大改善液体的性能。

不过，添加助剂也得讲究方法，不能乱加，否则效果可能适得其反。

选择合适的助剂，还得经过实验验证才能确定。

2.2 优化液体配方有的液体，加入某些化学成分后，能显著提高击穿电压。

这就像你调配饮料时，适量加入某些成分，可以让味道更加丰富。

我们可以通过实验，找到最佳的配方，让液体的击穿电压达到最优状态。

这种方法有点像调配秘密配方，得靠经验和技术。

3. 改善环境条件3.1 控制温度液体的击穿电压与温度关系密切。

温度高了，液体的绝缘性能会下降，就像夏天冰淇淋在高温下很容易融化。

名词解释电介质的击穿电介质的击穿是指当电场强度超过电介质所能承受的临界值时，电介质将会发生电击穿现象。

电介质是物质中的一种，可以是固体、液体或气体，具有较高的电阻性能，能够在不充分电的情况下维持电荷的分布和电场的存在。

然而，当电场强度超过其承受能力时，电介质会失去其绝缘特性，电荷将得以通过电介质导电，从而导致电击穿现象的发生。

电击穿是电气技术中一个非常重要的现象，在很多领域都起着关键作用。

了解电介质的击穿现象有助于我们改进电气设备和系统的设计，提高其安全性和可靠性。

一、电介质击穿的成因电介质的击穿现象主要有以下几种成因：1. 电击自发放电：当电介质中的电场强度达到一定程度时，电介质分子中的电子被强电场激发，从而离开其原位形成自由电子，引发电击穿。

2. 断裂击穿：电介质中存在微观缺陷或外部应力作用时，电场强度集中在这些缺陷或应力周围，造成电介质局部击穿。

3. 热击穿：当电场强度很高时，电介质中的电流会产生较大的热量，导致局部温度升高，电介质无法将热量有效散发，最终导致电介质局部击穿。

4. 温升击穿：在交流电场中，电介质的极性会周期性变化，当电场强度足够高时，电介质不断受到能量的输入，导致其温度升高，最终引发电击穿。

二、电击穿的影响和应对措施电击穿现象对电气设备和系统的安全运行会产生很大的影响，可能导致设备的损毁、线路的中断、系统的故障等。

因此，为了避免电击穿的发生，我们可以采取以下措施：1. 选用合适的电介质材料：不同的电介质具有不同的电击穿强度，正确选择合适的电介质材料可以提高电气设备的抗电击穿能力。

对于特定的应用场景，可以通过优化电介质材料的组分、结构和制备工艺来提高其电击穿强度。

2. 加强设计和绝缘：在电气设备的设计过程中，应充分考虑电介质的击穿问题，采取合适的绝缘措施，如增加绝缘距离、引入绝缘涂层、采用电介质缓冲层等，以提高电气设备的绝缘性能和防护能力。

3. 控制电场强度：通过控制电场强度，可以有效地避免电击穿的发生。
