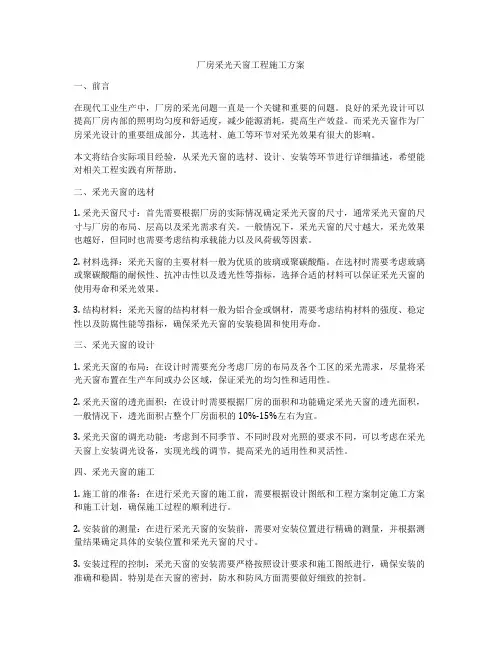

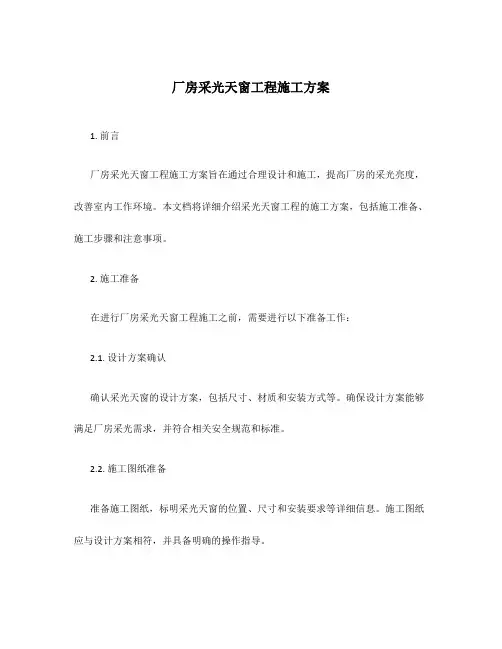

厂房采光天窗工程施工方案一、前言在现代工业生产中，厂房的采光问题一直是一个关键和重要的问题。
良好的采光设计可以提高厂房内部的照明均匀度和舒适度，减少能源消耗，提高生产效益。
而采光天窗作为厂房采光设计的重要组成部分，其选材、施工等环节对采光效果有很大的影响。
本文将结合实际项目经验，从采光天窗的选材、设计、安装等环节进行详细描述，希望能对相关工程实践有所帮助。
二、采光天窗的选材1. 采光天窗尺寸：首先需要根据厂房的实际情况确定采光天窗的尺寸，通常采光天窗的尺寸与厂房的布局、层高以及采光需求有关。
一般情况下，采光天窗的尺寸越大，采光效果也越好，但同时也需要考虑结构承载能力以及风荷载等因素。
2. 材料选择：采光天窗的主要材料一般为优质的玻璃或聚碳酸酯。
在选材时需要考虑玻璃或聚碳酸酯的耐候性、抗冲击性以及透光性等指标，选择合适的材料可以保证采光天窗的使用寿命和采光效果。
3. 结构材料：采光天窗的结构材料一般为铝合金或钢材，需要考虑结构材料的强度、稳定性以及防腐性能等指标，确保采光天窗的安装稳固和使用寿命。
三、采光天窗的设计1. 采光天窗的布局：在设计时需要充分考虑厂房的布局及各个工区的采光需求，尽量将采光天窗布置在生产车间或办公区域，保证采光的均匀性和适用性。
2. 采光天窗的透光面积：在设计时需要根据厂房的面积和功能确定采光天窗的透光面积，一般情况下，透光面积占整个厂房面积的10%-15%左右为宜。
3. 采光天窗的调光功能：考虑到不同季节、不同时段对光照的要求不同，可以考虑在采光天窗上安装调光设备，实现光线的调节，提高采光的适用性和灵活性。
四、采光天窗的施工1. 施工前的准备：在进行采光天窗的施工前，需要根据设计图纸和工程方案制定施工方案和施工计划，确保施工过程的顺利进行。
2. 安装前的测量：在进行采光天窗的安装前，需要对安装位置进行精确的测量，并根据测量结果确定具体的安装位置和采光天窗的尺寸。
3. 安装过程的控制：采光天窗的安装需要严格按照设计要求和施工图纸进行，确保安装的准确和稳固。
屋面采光天窗施工方案

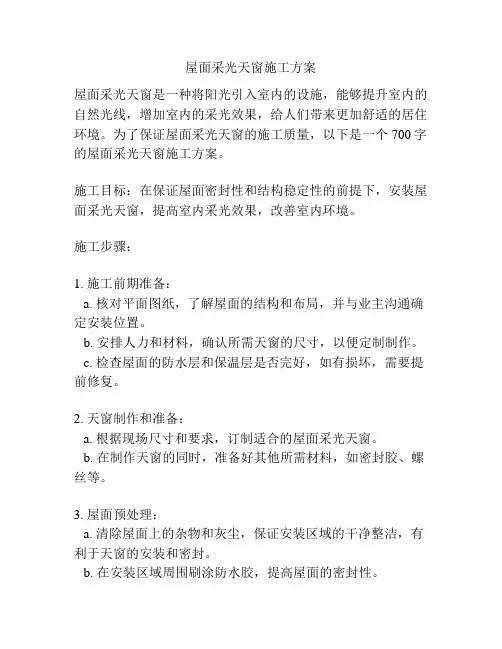

屋面采光天窗施工方案屋面采光天窗是一种将阳光引入室内的设施，能够提升室内的自然光线，增加室内的采光效果，给人们带来更加舒适的居住环境。
为了保证屋面采光天窗的施工质量，以下是一个700字的屋面采光天窗施工方案。
施工目标：在保证屋面密封性和结构稳定性的前提下，安装屋面采光天窗，提高室内采光效果，改善室内环境。
施工步骤：1. 施工前期准备：a. 核对平面图纸，了解屋面的结构和布局，并与业主沟通确定安装位置。
b. 安排人力和材料，确认所需天窗的尺寸，以便定制制作。
c. 检查屋面的防水层和保温层是否完好，如有损坏，需要提前修复。
2. 天窗制作和准备：a. 根据现场尺寸和要求，订制适合的屋面采光天窗。
b. 在制作天窗的同时，准备好其他所需材料，如密封胶、螺丝等。
3. 屋面预处理：a. 清除屋面上的杂物和灰尘，保证安装区域的干净整洁，有利于天窗的安装和密封。
b. 在安装区域周围刷涂防水胶，提高屋面的密封性。
4. 天窗安装：a. 将制作好的天窗运送到安装位置，准确定位并放置到预定的孔洞中。
b. 用螺丝将天窗固定在屋面上，确保其稳固可靠。
c. 安装完天窗后，再进行一次调整，确认水平和垂直度。
5. 密封处理：a. 使用专用密封胶填充天窗与屋面之间的间隙，确保其防水性能。
b. 撒上细沙或其他物料，使密封胶与屋面完美结合，提高密封效果。
6. 施工清理：a. 清理施工现场，包括清除碎片、残留材料等。
b. 对天窗进行清洁，确保其透明度和光线通过效果。
c. 做好屋面防水层和保温层的修整和整理工作。
施工注意事项：1. 严格按照施工步骤进行施工，保证施工质量和进度。
2. 在安装过程中，注意天窗与屋面的连接部位是否牢固，以及防护措施是否到位。
3. 施工人员需要具备相关的屋面施工经验和技能，确保施工质量。
4. 在天窗安装完成后，进行密封处理，以确保其防水性能和耐久性。
5. 施工完成后，进行验收，确保天窗的安装质量和效果达到预期要求。
自动采光排烟天窗施工方案

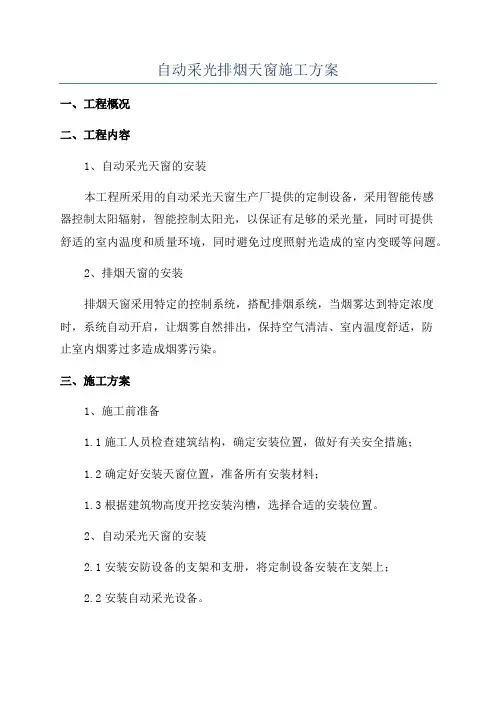

自动采光排烟天窗施工方案
一、工程概况
二、工程内容
1、自动采光天窗的安装
本工程所采用的自动采光天窗生产厂提供的定制设备，采用智能传感
器控制太阳辐射，智能控制太阳光，以保证有足够的采光量，同时可提供
舒适的室内温度和质量环境，同时避免过度照射光造成的室内变暖等问题。
2、排烟天窗的安装
排烟天窗采用特定的控制系统，搭配排烟系统，当烟雾达到特定浓度时，系统自动开启，让烟雾自然排出，保持空气清洁、室内温度舒适，防
止室内烟雾过多造成烟雾污染。
三、施工方案
1、施工前准备
1.1施工人员检查建筑结构，确定安装位置，做好有关安全措施；
1.2确定好安装天窗位置，准备所有安装材料；
1.3根据建筑物高度开挖安装沟槽，选择合适的安装位置。
2、自动采光天窗的安装
2.1安装安防设备的支架和支册，将定制设备安装在支架上；
2.2安装自动采光设备。
采光天窗施工方案

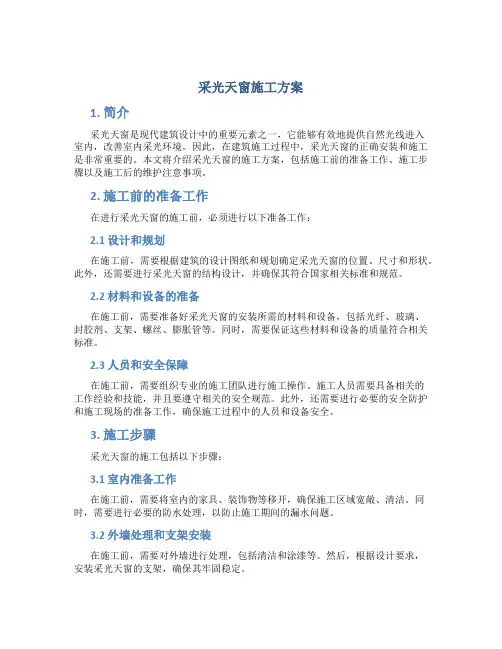

采光天窗施工方案1. 简介采光天窗是现代建筑设计中的重要元素之一，它能够有效地提供自然光线进入室内，改善室内采光环境。
因此，在建筑施工过程中，采光天窗的正确安装和施工是非常重要的。
本文将介绍采光天窗的施工方案，包括施工前的准备工作、施工步骤以及施工后的维护注意事项。
2. 施工前的准备工作在进行采光天窗的施工前，必须进行以下准备工作：2.1 设计和规划在施工前，需要根据建筑的设计图纸和规划确定采光天窗的位置、尺寸和形状。
此外，还需要进行采光天窗的结构设计，并确保其符合国家相关标准和规范。
2.2 材料和设备的准备在施工前，需要准备好采光天窗的安装所需的材料和设备，包括光纤、玻璃、封胶剂、支架、螺丝、膨胀管等。
同时，需要保证这些材料和设备的质量符合相关标准。
2.3 人员和安全保障在施工前，需要组织专业的施工团队进行施工操作。
施工人员需要具备相关的工作经验和技能，并且要遵守相关的安全规范。
此外，还需要进行必要的安全防护和施工现场的准备工作，确保施工过程中的人员和设备安全。
3. 施工步骤采光天窗的施工包括以下步骤：3.1 室内准备工作在施工前，需要将室内的家具、装饰物等移开，确保施工区域宽敞、清洁。
同时，需要进行必要的防水处理，以防止施工期间的漏水问题。
3.2 外墙处理和支架安装在施工前，需要对外墙进行处理，包括清洁和涂漆等。
然后，根据设计要求，安装采光天窗的支架，确保其牢固稳定。
3.3 天窗安装和固定根据设计图纸，将采光天窗放置在支架上，并使用螺丝等固定设备进行固定。
在安装过程中，需要确保采光天窗的位置和水平度正确，并进行必要的调整。
3.4 密封处理和维护安装完采光天窗后，需要进行密封处理，使用封胶剂填充密封缝隙，以防止水和风的渗透。
同时，还需要进行采光天窗周边的保养和维护，确保其正常使用和延长使用寿命。
4. 施工后的维护注意事项在采光天窗施工完成后，需要注意以下维护事项：4.1 定期检查和清洁定期检查采光天窗的固定装置和密封情况，及时进行维修和更换。
采光天窗施工方案

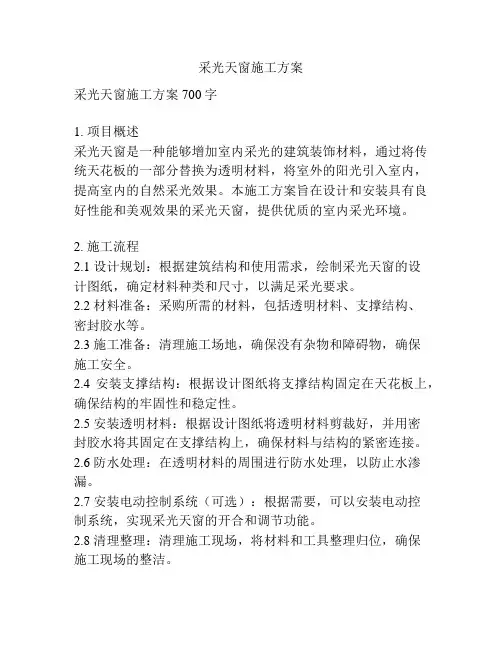

采光天窗施工方案采光天窗施工方案700字1. 项目概述采光天窗是一种能够增加室内采光的建筑装饰材料，通过将传统天花板的一部分替换为透明材料，将室外的阳光引入室内，提高室内的自然采光效果。
本施工方案旨在设计和安装具有良好性能和美观效果的采光天窗，提供优质的室内采光环境。
2. 施工流程2.1 设计规划：根据建筑结构和使用需求，绘制采光天窗的设计图纸，确定材料种类和尺寸，以满足采光要求。
2.2 材料准备：采购所需的材料，包括透明材料、支撑结构、密封胶水等。
2.3 施工准备：清理施工场地，确保没有杂物和障碍物，确保施工安全。
2.4 安装支撑结构：根据设计图纸将支撑结构固定在天花板上，确保结构的牢固性和稳定性。
2.5 安装透明材料：根据设计图纸将透明材料剪裁好，并用密封胶水将其固定在支撑结构上，确保材料与结构的紧密连接。
2.6 防水处理：在透明材料的周围进行防水处理，以防止水渗漏。
2.7 安装电动控制系统（可选）：根据需要，可以安装电动控制系统，实现采光天窗的开合和调节功能。
2.8 清理整理：清理施工现场，将材料和工具整理归位，确保施工现场的整洁。
3. 施工要求3.1 施工安全：施工过程中要遵守相关的安全操作规程，使用安全帽、手套等个人防护装备，确保施工人员的安全。
3.2 施工质量：施工人员要严格按照设计图纸和施工规范进行施工，确保支撑结构和透明材料的安装牢固，防水处理完善。
3.3 防水处理：在透明材料周围进行防水处理，确保没有水渗漏，避免损坏室内装饰。
3.4 美观效果：采光天窗施工完成后，要保持室内外的整洁，确保采光天窗的美观效果。
3.5 施工时间：根据项目规模和现场实际情况合理安排施工时间，保证工期的合理性。
4. 注意事项4.1 材料选择：选择透明材料时要考虑其透光性、耐候性和耐冲击性，确保其性能满足采光要求。
4.2 施工团队：选择具有丰富经验和良好信誉的施工团队进行施工，以确保施工质量。
4.3 监督检查：施工过程中应定期进行监督检查，确保施工符合设计要求和施工规范。
采光天窗施工专项方案(含详细计算)[详细] (2)
![采光天窗施工专项方案(含详细计算)[详细] (2)](https://img.taocdn.com/s1/m/44bce39185254b35eefdc8d376eeaeaad1f316a3.png)

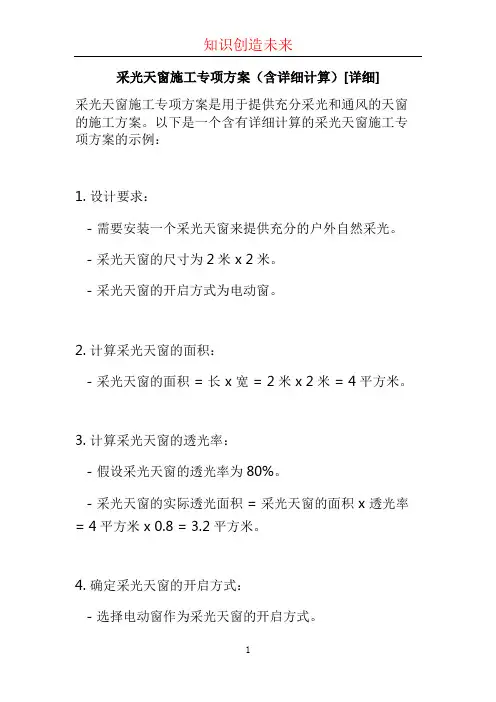

采光天窗施工专项方案（含详细计算）[详细]采光天窗施工专项方案是用于提供充分采光和通风的天窗的施工方案。
以下是一个含有详细计算的采光天窗施工专项方案的示例：1. 设计要求：- 需要安装一个采光天窗来提供充分的户外自然采光。
- 采光天窗的尺寸为2米 x 2米。
- 采光天窗的开启方式为电动窗。
2. 计算采光天窗的面积：- 采光天窗的面积 = 长 x 宽 = 2米 x 2米 = 4平方米。
3. 计算采光天窗的透光率：- 假设采光天窗的透光率为80%。
- 采光天窗的实际透光面积 = 采光天窗的面积 x 透光率= 4平方米 x 0.8 = 3.2平方米。
4. 确定采光天窗的开启方式：- 选择电动窗作为采光天窗的开启方式。
5. 设计电动窗的控制系统：- 选择一个可靠的电动窗控制系统，可以在室内通过按钮或遥控器控制电动窗的开启和关闭。
6. 计算电动窗所需的电力：- 假设电动窗的功率为1000瓦特。
- 电动窗每天开启的时间为8小时。
- 电动窗每天的能量消耗 = 电动窗的功率 x 电动窗开启的小时数 = 1000瓦特 x 8小时 = 8000瓦时。
7. 安装电动窗的电源系统：- 设计一个适当的电源系统，可以为电动窗提供稳定的电力供应。
8. 安装采光天窗的施工工艺：- 首先，选定适当的安装位置，根据天花板结构进行相应的施工准备。
- 然后，进行天窗的开口施工，根据采光天窗的尺寸和形状进行准确的开口。
- 接下来，安装天窗框架和密封材料，确保天窗的稳固性和密封性。
- 最后，安装电动窗的控制系统，并连接相应的电源系统。
9. 进行采光天窗的验收和调试：- 进行天窗的外观和质量验收，包括框架和玻璃的完整性、密封性等。
- 进行电动窗的功能和安全性测试，确保电动窗的正常运行和安全性。
这是一个含有详细计算的采光天窗施工专项方案的示例，具体的方案和计算需要根据具体情况进行调整和修改。
希望对你有所帮助！。
屋面采光天窗施工方案
屋面采光天窗施工方案一、方案概述屋面采光天窗是一种能够将室外阳光引入室内的装置，它能够提供自然光照，同时减少电能消耗。
本文档将介绍屋面采光天窗的施工方案，包括选材、安装步骤和注意事项等内容。
二、选材1. 采光天窗在选择采光天窗时，应考虑以下几个因素： - 天窗的材质：常见的采光天窗材料有玻璃、聚碳酸酯和有机玻璃等。
根据具体需求选择相应的材料。
- 透光性能：天窗的透光性能直接影响室内的采光效果，应选择透光性能好的天窗。
- 隔热性能：天窗应具备较好的隔热性能，以减少室内温度的变化。
- 抗紫外线能力：天窗应具备较好的抗紫外线能力，以防止紫外线损伤室内物品。
在安装屋面采光天窗时，需要准备以下安装材料： - 手动工具：如电钻、螺丝刀等。
- 安装配件：如螺丝、胶水等。
- 密封材料：如密封胶、防水胶等。
- 加固材料：如钢筋等。
三、施工步骤1. 准备工作在进行屋面采光天窗施工前，需要进行以下准备工作： - 确定安装位置：根据室内采光需求，确定天窗的安装位置。
- 清理屋面：清理屋面上的杂物和灰尘，确保安装区域干净。
- 测量尺寸：使用尺寸工具测量天窗的大小，确保准确安装。
2. 切割屋面根据测量的尺寸，在屋面上切割出与天窗大小相匹配的孔洞。
注意切割时要保持孔洞的完整性，避免损坏屋面结构。
将天窗放置在切割好的孔洞中，确保天窗与屋面紧密贴合。
根据天窗的安装要求，使用螺丝固定天窗，并使用密封胶进行密封处理，确保天窗的安全和防水性能。
4. 加固天窗根据天窗的重量和安装位置，使用加固材料对天窗进行加固。
常见的加固措施包括使用钢筋等材料固定天窗边缘，增强其结构稳定性。
5. 完善细节在安装完成后，对天窗进行细节处理：- 清理周围杂物：清理屋面周围的杂物，确保安装区域整洁。
- 保护天窗：对天窗进行保护处理，避免受到外部物品的损坏。
四、注意事项在屋面采光天窗的施工过程中，需要注意以下事项： 1. 安全第一：在施工过程中，注意安全操作，避免发生人身或财产损害的事故。
厂房采光天窗工程施工方案

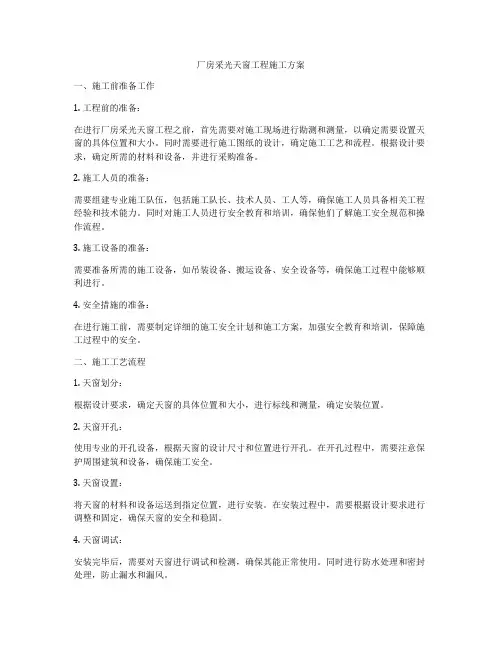

厂房采光天窗工程施工方案一、施工前准备工作1. 工程前的准备：在进行厂房采光天窗工程之前，首先需要对施工现场进行勘测和测量，以确定需要设置天窗的具体位置和大小。
同时需要进行施工图纸的设计，确定施工工艺和流程。
根据设计要求，确定所需的材料和设备，并进行采购准备。
2. 施工人员的准备：需要组建专业施工队伍，包括施工队长、技术人员、工人等，确保施工人员具备相关工程经验和技术能力。
同时对施工人员进行安全教育和培训，确保他们了解施工安全规范和操作流程。
3. 施工设备的准备：需要准备所需的施工设备，如吊装设备、搬运设备、安全设备等，确保施工过程中能够顺利进行。
4. 安全措施的准备：在进行施工前，需要制定详细的施工安全计划和施工方案，加强安全教育和培训，保障施工过程中的安全。
二、施工工艺流程1. 天窗划分：根据设计要求，确定天窗的具体位置和大小，进行标线和测量，确定安装位置。
2. 天窗开孔：使用专业的开孔设备，根据天窗的设计尺寸和位置进行开孔。
在开孔过程中，需要注意保护周围建筑和设备，确保施工安全。
3. 天窗设置：将天窗的材料和设备运送到指定位置，进行安装。
在安装过程中，需要根据设计要求进行调整和固定，确保天窗的安全和稳固。
4. 天窗调试：安装完毕后，需要对天窗进行调试和检测，确保其能正常使用。
同时进行防水处理和密封处理，防止漏水和漏风。
5. 完工验收：完成施工后，进行完工验收和整理。
对施工过程中的问题进行总结和反馈，确保施工质量和安全。
三、施工注意事项1. 施工过程中需严格按照设计要求和施工方案进行操作，不得擅自改动。
2. 施工过程中需加强安全防护和安全管理，遵守相关规定和标准，确保施工安全。
3. 施工完成后，及时清理施工现场，保持整洁。
4. 对施工过程中出现的问题进行及时处理，确保施工质量。
厂房采光天窗工程施工方案经过以上的详细介绍，相信大家已经对该工程的施工流程和注意事项有了更加深入的了解。
在实际施工中，希望施工人员能够严格按照方案操作，确保施工过程顺利进行，保障工程质量和安全。

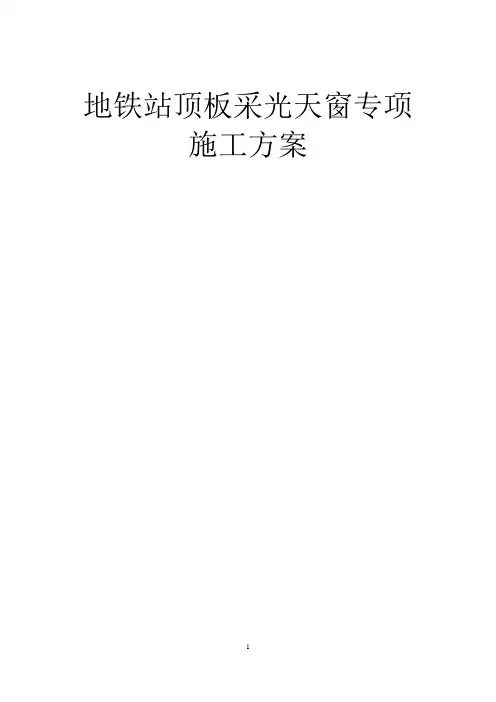

地铁站顶板采光天窗施工专项方案
地铁站顶板采光天窗专项施工方案目录一、编制依据及说明 (3)二、工程概况 (3)三、工程特点 (3)四、施工准备 (3)4.1 施工用水 (3)4.2 施工用电 (4)4.3 施工现场准备 (4)4.4技术准备 (4)4.5设备准备 (4)4.6人员准备 (4)4.7施工工程量及材料 (5)五、施工计划安排 (5)六、施工方案 (5)6.1总体施工思路 (5)6.2 场地清理 (5)6.3 测量放线 (6)6.4地面开挖 (6)6.5 砖砌体施工 (6)6.6 脚手架搭设 (6)6.7挡水围堰砌筑 (6)6.8钻孔 (6)6.9挡土墙浇筑 (8)6.10 防水施工 (8)6.11 路面回填及硬化 (8)6.12、钢筋植筋 (8)6.13 预埋管制做 (10)6.14 预埋管安装 (10)七、钢筋、模板及混凝土施工 (10)7.1 模板及支撑系统施工 (10)7.2支架搭设技术要求 (11)7.3钢筋施工 (13)7.4注浆施工 (20)7.5预埋件及预埋留孔 (20)八、质量保证措施 (21)8.1模板工程质量保证措施 (21)8.2钢筋工程质量保证措施 (21)8.3混凝土浇筑质量保证措施 (21)8.4支架搭设质量保证措施 (22)九、安全文明施工措施 (22)一、编制依据及说明1、地下空间项目人防施工图纸；2、《建筑现场临时用电安全技术规程》（JGJ46-2005）；3、《建筑施工安全检查标准》（GB50011-2001）；4、《建筑工程施工质量检验评定同一标准》（GB50300-2001）；5、《建筑工程高空作业安全技术规范》（JGJ86 -91）；6、《建筑安装工程资料管理规范》（DBJ01-51-2003）；7、设计联系单：总体（七）-××-×××；8、《工程测量规范》（GB50026－2007）；9、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201110、《混凝土质量控制标准》GB50164-2011；11、《混凝土结构工程施工质量验收规范》GB50204-2002（2010版）；二、工程概况根据总体（七）-××-×××号设计联系单，在地铁站地下空间顶板增加4个采光天窗，采光天窗分别位于地铁站57轴~58轴、62轴~63轴、78轴~79轴、95轴~96轴，采光天窗截面尺寸为0.8m×0.8m。
天窗施工方案
天窗施工方案天窗施工方案一、项目概述为了增加建筑物的采光和通风效果，提高居住环境的舒适度，本方案将设计和施工一个天窗。
二、施工流程概述1. 确定天窗的位置和尺寸。
2. 开始测量和准备所需材料和工具。
3. 利用玻璃刀将天窗周围的玻璃切割成所需尺寸。
4. 将切割好的玻璃安装在天窗框架上。
5. 使用防水材料将天窗和建筑物的连接处进行防水处理。
6. 安装遮阳器和百叶窗等配件。
7. 检查天窗的安装质量，并进行必要的调整和修正。
8. 完成天窗的安装，并进行最后的清理和验收。
三、施工细节1. 确定天窗的位置和尺寸：根据屋内的采光需求和建筑物的结构情况，确定天窗的最佳位置和尺寸。
2. 测量和准备材料和工具：使用激光测距仪等工具对天窗的安装位置进行测量，准备所需的玻璃、天窗框架、防水材料等施工材料。
确认所有工具齐全、完好无损。
3. 切割玻璃：根据天窗尺寸，使用玻璃刀将玻璃切割成所需形状和尺寸。
4. 安装玻璃：将切割好的玻璃安装在天窗框架上，确保玻璃安装牢固、平整，并使用封胶材料将玻璃与框架充分密封。
5. 防水处理：使用防水材料对天窗和建筑物的连接处进行防水处理，确保天窗在雨水和湿气的情况下不会渗水。
6. 安装配件：根据设计要求，安装遮阳器、百叶窗等配件，增加天窗的功能和便利性。
7. 调整和修正：检查天窗的安装质量，如有必要进行调整和修正，确保天窗的开启和关闭顺畅，密封性良好。
8. 清理和验收：完成天窗的安装后，清理施工区域，进行最终验收，确保天窗的使用效果和外观质量符合要求。
四、安全措施1. 在施工过程中，工人必须佩戴合适的安全帽、防护眼镜和手套，以防止意外伤害。
2. 操作玻璃刀时，要注意刀刃的锋利度，避免误伤。
3. 天窗安装时，要确保施工场地周边区域安全，防止坠落或其他危险事件发生。
4. 施工人员必须熟悉天窗安装的步骤和操作要点，遵守相关安全规定，并根据实际情况进行安全防护。
五、施工预算根据天窗的尺寸和所选材料的价格，可以进行详细的施工预算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采光天窗施工专项方案此专项方案着重说明施工工艺及方法,其他方面详见施工组织设计。
目录目录................................................................................................ - 1 -一、工程概况 ..................................................................... - 1 -1．建筑高度 ............................................................... - 1 -2．工程性质 ............................................................... - 1 -3．采光天窗系统概述 ............................................... - 1 -4．工程特点 ............................................................... - 2 -二、编制依据 ..................................................................... - 3 -1．采用(依据)的国家行业及有关技术和验收的标准、规范........................................................................................ - 3 - 2．编制原则 ............................................................... - 4 -三、施工方法 ..................................................................... - 4 -1．施工平台 ............................................................... - 4 -2．平台搭设 ............................................................... - 5 -3．拉索平台计算 ....................................................... - 6 -4．采光天窗施工方法 ............................................... - 8 -四、质量控制 ................................................................... - 10 -五、应注意的问题 ........................................................... - 11 -一、工程概况1．建筑高度该工程施工部位最高点32米。
2．工程性质该工程为玻璃采光顶幕墙工程。
3．采光天窗系统概述采光天窗所处建筑高度约32.50米,分别布置在8处,跨度约19米～29米,龙骨采用钢结构支撑采光天窗玻璃顶,框支承受力体系,形状上均成不规则椭圆状,采光天窗节点图如下:屋面采光顶平面示意图采光天窗节点图4．工程特点●采光顶施工期间与其他工种交叉作业；●施工部位为大厅采光顶,即点缀室内风景,又挡雨采光；●施工高度为32米悬空高空；鉴于该工程以上特点,就要求总体工程在生产、运输、施工安装等各个环节中必须穿插交叉进行,对各阶段制定科学而又周密的进度计划、人员安排计划等,对厂内现有的人力、物力资源进行优化配置,加强管理监督,在保证安装甲方要求的工期完成工程的前提下,确保施工质量一次到位。
二、编制依据1．采用(依据)的国家行业及有关技术和验收的标准、规范《建设工程施工现场管理规定》《建设工程质量管理方法》《建设工程质量监督管理规定》《建设安全生产监督管理规定》《建设项目(工程)竣工验收方法》《钢结构焊缝外形尺寸》《玻璃幕墙工程计算规范》(JGJ102)《玻璃幕墙工程质量检验标准》(JGJ/J139)《建筑物防雷设计规范》(GB50057)《钢结构施工及验收规范》(GB5020202020)《建筑工程施工质量验收统一标准》(GB5020202020)《钢结构设计规范》(GB50017)《碳素结构钢》(GB699-99)《合金钢技术条件》(GB3077-88)《低压流体输送用焊接钢管》(GB/T3092-93)《碳钢焊条》(GB/T5117-95)《气体保护电弧焊用碳钢低合金钢焊丝》(GB/T8110-95)《钢焊缝手工超声波探伤方法和探伤结果分级》(GB11345-89) 《涂装前钢材表面腐蚀等级和除锈等级》(GB8923-99)《建筑钢结构焊接规程》(JGJ81-2020)《紧固件机械性能、螺栓和螺钉》(GB3098.1)《钢结构高强螺栓连接设计、施工验收规程》(JGJ82-91)《建筑钢结构焊接技术规程》(JGJ81-2020)《钢结构制作、安装施工规程》(YB9254-95)2．编制原则●认真执行工程建设程序,待设计阶段结束和施工准备完成后正式开始施工；●优化管理,统筹安排,保证进度；●遵循施工工艺,合理安排施工顺序；●采用流水节拍施工方法及网络计划组织控制工程进度；●安全第一、质量为纲、文明施工；●经济性:充分考虑施工工艺,提高材料利用率。
实现标准化、工厂化加工,提高工效,降低成本。
三、施工方法1．施工平台由于采光天窗下方无结构楼板,悬空作业高度达32.50米以上,安装高度高,作业量大,安装阶段若采用脚手架作为施工平台,则需要首层地面作为基面进行搭设,搭设高度约30米～32米,施工成本高,进度缓慢,且施工工作量大.选择安全、合理、经济的采光天窗施工操作平台,是本工程施工的重点,也是难点。
综合分析并结合我司类似工程施工经验,针对遇洞口无楼板位置我司拟采用钢拉索操作平台作为采光顶无结构楼板位置的施工平台,拉索平台须经相关验收单位验收合格后,方可投入使用。
钢拉索施工平台铺设完成后,距离工作面高度约2～3.5米,在平台上放置门子架进行施工。
2．平台搭设1)随总包单位进度,在采光天窗的下一层楼板边沿2020500mm的位置预埋φ2020形卡环,间距1米。
2)先拉设φ16主受力钢丝绳,将长度合适的主受力钢丝绳一端用3个φ16的马蹄扣固定于预埋的φ2020形卡环上,另一端用同样方法连接一个φ2020螺丝,将花栏螺丝钩在对边对应的预埋U形卡环上。
为防止花栏螺丝脱钩,应用铁丝将其和U形卡环可靠绑扎。
连接完成后,调节花栏螺丝将钢丝绳稍稍绷直,使钢丝绳中间部位达到下垂2020m位置即可。
钢丝绳与花栏螺丝连接处采用槽钢以机械螺栓＠500固定于楼板上,内置方木,方木与槽钢卡位紧固,与钢丝绳接触处开凹槽,防止钢丝绳在受力过程中侧向移动。
3)再用同样的方法安装其它φ10次受力钢丝绳,次受力钢丝绳位于主受力钢丝绳之上。
4)全部钢丝绳拉结完成后将井口边钢丝绳交叉点处用φ10马蹄扣锁定。
5)再在钢丝绳上满铺大眼网,并用铁丝绑扎,再满铺2020厚木板,并用φ2.5铁丝绑扎,从外向内逐渐向铺设,边铺设边将钢丝绳交叉点用φ2.5铁丝绑扎,或用马蹄扣锁定直至全部完成。
6) 操作平台的拆除方法同安装方法相反,逆向操作即可拆除。
7) 拆除时间:采光天窗安装完成后拆除。
3．拉索平台计算1) 说明每块木板自重G1=250 N(25KG),门字架自重G2=500N(50KG),工人及工具自重,按G3=2020N(2020G)计算。
主受力钢索最大跨度约15.70m,按其受最不利荷载计算。
2) 木跳板计算木跳板规格为50(厚度)X2020宽度)X4000mm (长度),跨度L=2020mm 。
每块木板自重G=250 N(25KG)。
假设门字架及工人、工具自重加载到木跳板中间,计算结果偏安全。
木跳板简化为简支梁。
max 1.3527502200625.69042005050Mpa Mpa σ⨯⨯⨯==≤⨯⨯⨯ OK 3max 3275022001234.148980020050f mm ⨯⨯==⨯⨯⨯ 变形小,合理。
2l b a == 4max Pl M = EIPl f 483max = 其中, la=α3)钢丝绳计算采用Ф16的钢丝绳,弹性模量E=1.0*105Mpa,泊松比为0.3,截面积为A=152.73mm2。
每块木板自重G=250 N(25KG),面荷载为Gk=0.25/0.2/4=0.3125 kPa,线荷载为:标准值:qk=0.3125*2.2=0.69 N/mm设计值:q=1.35*0..62=0.93 N/mm钢丝绳布置最大间距为2020mm,门字架宽为 1.8m,不利情况下,将有0.61倍门字架及工人、工具自重加载到钢丝绳中间,计算结果偏安全。
门架、工人等传递过来的集中力为:Pk=2500*0.61=1525 NP=1.35*1525=2020.8 N荷载设计值作用下,按实际施工情况,考虑拉索允许变形为L/40,则拉索变形后力学模型如下图。
以上跨度按主受力索最大为15.03取值。
由于是单索,由上图可知,A 点处的支座反力为:RA=P/2/sina=20200(N)即拉索最大内力为20200(N)考虑拉索1.8的安全系数,则拉索最小破断力应达到:N=1.8×20200=37062(N)根据厂家资料,φ16拉索最小破断力为181.52(kN),可选择φ16拉索设计。
钢丝绳应力:max 20590134.8 152.73Mpaσ==<410Mpa OK 4．采光天窗施工方法1)施工工艺流程图2)钢结构施工方法本工程采光天窗的钢结构构件截面尺寸较大,重量重,我司拟在加工厂初次除锈处理后运至现场利用塔吊等垂直运输设备将钢构件吊运至安装位置就位后,再做二次防锈处理,然后安装玻璃面板,注胶验收。
①、钢结构加工钢结构在加工厂加工成型后需进行初次防锈处理,并喷漆保护。
②、钢结构吊装按照吊装要求,对于小型钢构件采用人工搬运的方式安装,大型的钢构件采用塔吊或卷扬机吊运至屋面进行安装。
安装时将钢结构的一端临时固定在钢架上,调整到定位尺寸后对钢结构的连接进行加固并焊接。
钢梁安装标高偏差不应大于3mm,腹杆的最大标高偏差不应大于8mm。
③、钢结构喷漆杆件或构件喷漆前,应进行除锈处理。
