《建筑工程定额预算与清单计价》课件 第五章

《建筑工程定额预算与清单计价》课件 第五章

5.6 金属结构工程（）
【例5.6.1 】
解： 根据工程量计算规则规定，金属构件的制作、安装、运输工程量相同。 钢材共4组，每组4根，共16根。单根L75×5长度为
l 2.42 5.72 2 0.05 6.08(m)
L75×5重量为6.08×16×5.818=565.975（kg）;
连接板为多边形连接板，根据计算规则按外接矩形计算：
5.6 金属结构工程（）
【例5.6.1 】 某厂房上柱间支撑尺寸如图5-30所示，共4组。
第 11 页
图5-29 某建筑物屋面
各种钢材的理论重量：L75×5为5.818 kg/m，δ8钢板为62.8 kg/㎡，刷防锈漆1遍，套定额并计算该 钢屋架制作、安装、运输的工程量。

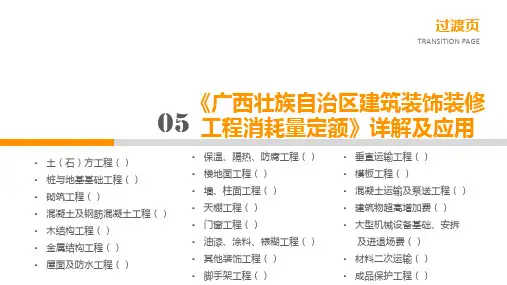

第5章 《广西壮族自治区建筑装饰装修工程消耗量定额》详解及应用
第5章 《广西壮族自治区建筑装饰装修工程消耗量定额》详解及应用
第8 页
5.4 混凝土及钢筋混凝土工程（）
【例5.4.3 】 某工程屋面混凝土挑檐如图5-26所示，采用C30商品混凝土，计算挑檐混凝土浇捣工程量，并按《广西
壮族自治区建筑装饰装修工程消耗量定额》（桂建标［2013］39号）确定套用定额子目编号及名称。
• 垂直运输工程（） • 模板工程（） • 混凝土运输及泵送工程（） • 建筑物超高增加费（） • 大型机械设备基础、安拆
及进退场费（） • 材料二次运输（） • 成品保护工程（）
第5章 《广西壮族自治区建筑装饰装修工程消耗量定额》详解及应用
5.1 土（石）方工程（）
第2 页
【例5.1.1】
某建筑物基础平面及剖面如图5-3所示。已知设计室外地坪以下砖基础体积量为15.85 m3，混凝土垫层 体积为2.86 m3，工作面宽度c=300 mm，土壤类别为二类土。求：采用人工开挖，放坡自垫层下表面开始， 挖出土方堆于现场，回填后余下的土外运。计算平整场地、挖沟槽各分项工程量。

建筑工程定额与预算ppt课件

建筑工程定额与预算ppt课件

7
完整最新版课件
二、单位估价表的作用（续）
§4-1 概 述
3.单位估价表是施工企业内部经济核算的依据 企业要考核建安产品的成本执行情况，就必须用实际成 本与以单位估价表所确定的预算价值进行比较，考查、 分析成本节超原因，找出降低工程成本的有效方法。
4.单位估价表是编制招标标底、投标报价的依据
5.有利于政府对工程造价计价依据实行宏观调控，引导建 设市场朝着有序规范化方向发展
22
完整最新版课件
二、材料预算价格的编制依据
§4-3 材料预算价格
(1)建设主管部门、物价管理部门以及交通运输等有关部门的 现行文件规定和市场调查综合平均价格。
(2)材料名称、规格、品种、计算单位与基础定额的要求和有 关规定相适应。没有规定的可根据地区一般常用材料规格， 结合经验资料取定。
(3)材料的预算价格均以合格品、一等品的材料价格作为计算 依据，材料的等外品、残次品均不予考虑。实际施工中如 采用不合格产品、伪劣产品，不得执行定额估价表进行结 算。
14
完整最新版课件
§ 4-2 人工工资标准
1. 生产工人的日工资单价的构成（续）
(3)生产工人辅助工资 指生产工人年有效施工天数以外非作业天数的工资，包 括职工学习、培训期间的工资，调动工作、探亲、休 假期间的工资，因气候影响的停工
工资，女工哺乳期间的工资，病假在6个月以内的工资及 产、婚、丧假期的工资。
生产工人工日单价是指一个建筑工人一个工作日在预算 中应计入的全部人工费用。它基本上反映了建筑工人的工 资水平和一个工人在一个工作日中可以得到的报酬。
13
完整最新版课件
§ 4-2 人工工资标准
1. 生产工人的日工资单价的构成（续）

建筑工程计价 绪论PPT学习教案

建筑工程计价 绪论PPT学习教案
第35页/共106页
国产非标设备原价计算窍门
国产非标设备原价的计算公式记忆决窍 对照 公式记住一句话“具，废、包，利,税”这个 公式也就记住了，他的意思是： 原价={[（材 料费+辅料费+加工费）*（1+专用工“具”费 率）*（1+“废”品损失率）+外购件费]* （1+“包”装费率）-外购件费}*（1+“利”润 率）+增值”税”+外购件费+非标设计费 要 点：注意上边的引号，记住了那一句话，也 就记住了记费的顺序。
可行性研究阶段 初步设计 工程招投标 施工阶段 交付使用前 交付使用后
第14页/共106页
2、按照专业进行分类
土建工程造价、安装工程造价、井巷工程 造价、铁路工程造价、公路工程造价、市 政工程造价等等。
3、按照工程的分解程度进行分类
：
各单位土建工程概预算
单项工程概预算
建设项目总概预算
各单位安装工程概预算
第37页/共106页
⑵进口设备抵岸价的构成及计算 进口设备最多采用的是装运港船上
交货价（FOB），其抵岸价的构成概括 为： 进口设备抵岸价＝货价＋国际运费＋ 运输保险费＋银行财务费＋外贸手续费 ＋关税＋增值税＋消费税＋海关监管手 续费＋车辆购置附加费
第38页/共106页
①货价。一般是指装运港交货价（FOB）,即： 离岸价格。分为原币货价和人民币货价，原 币货价一律折算为美元表示。
设备购置费 设备和工、器具购置费
工、器具购置费
设备运杂费
建筑安装工程费
固定 资产 投资
工程建设其他费用
预备费
基本预备费 涨价预备费
建设期贷款利息
固定资产投资方向调节税

《建筑工程计量与计价》项目二 建筑工程定额

《建筑工程计量与计价》项目二 建筑工程定额
施工定额是规定在正常的施工 条件下，为完成一定计量单位的某一 施工过程或工序所需人工、材料和机 械台班消耗的数量标准。施工定额包 括劳动定额、材料消耗定额和机械台 班使用定额。
为适应生产组织和管理的需要， 施工定额划分很细。它是建设工程定 额中分项最细、定额项目最多的一种 定额，也是工程建设中的基础性定额。
【问题】 该工程所涉及的定额是那种？它是如何分类的？ 【解】 该工程涉及的是劳动定额，它是指在一定的生产技术和生产组织条件下， 人工挖2 m3土方所必须消耗的工作时间。建筑工程定额按生产要素消耗内容分类可分 为劳动定额、材料消耗定额和机械台班使用定额。
目录
02 认识施工定额
· 施工定额的概念 · 施工定额的编制原则 · 劳动定额 · 材料消耗定额 · 机械台班使用定额
建筑工程定额是依据现行的国家标准、设计规范、施工及验收规范、技术操作规程、 质量评定标准和安全操作规程，并参考了有代表性的工程设计、施工资料，按大多数施 工企业采用的施工方法、机械化装备程度、合理工期、施工工艺和劳动组织条件进行编 制的。
1.2 建筑工程定额的分类
图2-1 建筑工程定额分类框图
1.3 建筑工程定额的特性
定完成一定工程量所需的总工日数，进而计算工期、核算工资；产量定额具有形象化的
特点，可使生产工人应完成的目标一目了然，便于分配施工任务，编制作业计划，考核
工人的生产效率。
2.4 材料消耗定额
1.材料消耗定额的概念
材料消耗定额是指在先进合理的施工条件 下，节约和合理地使用材料时，生产质量合格 的单位产品所必须消耗的某种一定规格的建筑 材料、成品、半成品、零配件和水、电等资源 的数量标准。
2.2 施工定额的编制原则
（1）平均先进性原则

《建筑工程定额计价》课件

《建筑工程定额计价》课件
操作。
提高透明度
定额计价的调整和优化结果应 向社会公开，接受公众监督。
CHAPTER 05
建筑工程定额计价软件的应 用
常用建筑工程定额计价软件介绍
广联达计价软件
未来清单软件
广联达是国内知名的建筑工程管理软 件，其定额计价模块功能强大，支持 多种计价方式和数据导入导出。
未来清单软件是一款功能齐全、界面 友好的定额计价软件，支持在线更新 和云存储，方便用户随时随地处理工 程数据。
感谢您的观看
概念
定额计价是一种基于工程量清单和定额标准的计价方式，根据施工图纸和工程 量清单计算出各分项工程的工程量，然后根据相应的定额标准确定每个分项工 程的单价，最后汇总得出整个工程的造价。
建筑工程定额计价的重要性
01
02
03
控制投资
定额计价能够为投资者提 供明确的投资控制目标， 有效控制工程投资，避免 超预算的情况发生。
算和核对的时间。
促进团队协作
通过软件平台，可以实现多人 在线协作，共同完成大型项目 的定额计价工作。
保证计价准确性
软件内置的智能检查功能可以 及时发现并纠正计价中的错误 ，提高数据的准确性。
提升企业竞争力
使用先进的定额计价软件有助 于企业提高工作效率和准确性 ，从而在激烈的市场竞争中脱
颖而出。
THANKS FOR WATCHING
统计分析法
对已完工程的造价数据进 行分析，找出影响造价的 关键因素，据此调整定额 计价。
定额计价的优化策略
引入竞争机制
在定额计价中引入竞争 机制，鼓励企业通过技 术创新和管理优化降低
成本。
推行清单计价
采用工程量清单计价方 式，使工程计价更为透

建筑工程概预算课件PPT课件

建筑工程概预算课件PPT课件

精品ppt
11
2.1.3 定额的特性 1、科学性 2、系统性 3、统一性 4、指导性 5、稳定性和时效性 从一定时期来看 定额是稳定的；从长时
期来看，定额是变动的。
精品ppt
12
2.2 施工定额
2.2.1 概述 1、施工定额的编制原则 平均先进性 简明适用性 专家为主 2、施工定额的分类 根据性质分类 根据物质内容分类
精品ppt
19
2.4 工程单价和单位估价表
2.4.1 工程单价的概念与种类 1、工程单价的含义 2、分部分项工程单价的种类 3、工料单价的作用
精品ppt
20
2.4.2 工程单价编制方法 1、工程单价编制依据 预算定额和概算定额 人工、材料和机械台班单价 费用标准 2、工程单价编制方法 分部分项工程工料单价 分部分项工程综合单价
精品ppt
8
1.3 建设工程造价管理概述
1.3.1 工程造价管理含义 1.3.2 工程造价管理的发展及其特点 1.3.3 工程造价管理的基本内容 1、合理确定（下图） 2、有效控制（三原则） 3、工程造价管理的工作要素 1.3.4 工程造价管理体制改革
精品ppt
9
第2 章 工程造价计价依据
精品ppt
13
2.2.2 工作时间的研究分析 1、工作时间研究的概念 2、工人工作时间的分类 3、机械工作时间的分类 4、测定时间消耗的基本方法—计时观察
法
精品ppt
14
2.2.3 劳动定额 1、劳动定额的概念 时间定额，产量定额，时间和产量定额
的关系。 2、劳动定额的确定方法 2.2.4 材料消耗定额 材料消耗定额的概念 材料消耗定额的编制方法
2.1 建筑工程定额概述 2.2 施工定额 2.3 预算定额 2.4 工程单价和单位估价表 2.5 概算定额和概算指标 2.6 投资估算指标

第2章建设工程造价计价方法和依据(PPT)

第2章建设工程造价计价方法和依据(PPT)

墙厚 名称 尺寸 墙厚 名称 尺寸
mm
mm
¼砖 6墙 63 1砖 24墙 240
墙厚
墙厚
2/4 12墙 115 1砖 37墙 365
砖墙 厚
半墙 厚
3/4 18墙 178 2砖 49墙 490
砖墙 厚
墙厚
每立方米砌体墙面面积的换算系数(xìshù)为=1/尺寸
第三十页，共四十七页。
【例如】现测定一砖根底墙的时间定额，每m3砌体的根本工作时间为140分 钟，准备与结束(jiéshù)时间、休息时间、不可防止的中断时间占时间定额 的百分比分别为：5.45％、5.84％、2.49％，辅助工作时间不计，试确 定其时间定额和产量定额。
5 危险作业意外伤害保险。〔已取消〕
税金工程清单内容：
1 营业税； 2 城市维护建设税
3 教育费附加 3 地方教育费附加
第十八页，共四十七页。
一 施工过程分解及工时研究 二 确定人工定额消耗量的基本方法
三 确定材料定额消耗量的基本方法 四 确定机器台班定额消耗量的基本方
法
第十九页，共四十七页。
3、组成：劳动定额、材料消耗定额、机械台班使用定额 三个相对独立的局部(jú bù )。
第三十一页，共四十七页。
【解】
时间定额1＝ 40 1(5.4% 55.8% 42.4% 9 )
＝ 16 .4分 2 钟 8小 1＝ 6 . 4 时 分 6 2分 0钟 ＝ 钟 0.3工 4 日
产量定1额 ＝ 2.＝ 9m 43 0.34
第三十二页，共四十七页。
根据计时观测资料得知，每m2标准砖墙勾缝(ɡōu fénɡ)时间为10min，辅助工作时间 占工序作业时间的比例为5%，准备结束时间、不可防止中断时间、休息时间占工作 班时间的比例分别为3%、2%、15%。那么每m3砌体1标准砖厚砖墙勾缝(ɡōu fénɡ)的产 量定额为〔 〕m3/工日。

2018版安徽省建设工程计价定额(共用册) PPT

2018版安徽省建设工程计价定额(共用册) PPT
2018版安徽省建设工程计价依据交底

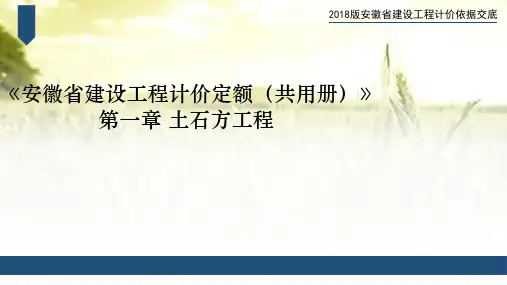

《安徽省建设工程计价定额（共用册）》 第一章 土石方工程
