非线性系统的分析与控制一、引言非线性系统是指系统的输入与输出之间存在着非线性关系的一类系统。
非线性系统由于其复杂性和多样性,已经成为了现代自动控制与系统工程中的一个热门研究领域。
非线性系统的分析与控制是目前自动控制领域研究的重点之一。
本文主要介绍非线性系统的分析和控制方法。
二、非线性系统的描述非线性系统是指系统输入和输出之间存在非线性关系的系统。
非线性系统可以用数学模型来描述。
常见的一些非线性数学模型有:常微分方程、偏微分方程、差分方程、递推方程等。
非线性系统的特性可以归纳为以下几个方面:1.非线性系统的输入和输出之间存在非线性关系,即输出不是输入的线性函数。
2.非线性系统的行为不稳定,其输出随时间而变化。
3.非线性系统的行为是确定的,但是通常不能被解析地表示。
4.一些非线性系统可能会表现出周期性或者混沌现象。
三、非线性系统的分析方法对非线性系统进行分析是了解和掌握其行为的前提。
主要的分析方法有线性化法和相平面法。
1.线性化法线性化法是将非线性系统在某一特定点附近展开成一系列的一阶或者二阶泰勒级数,然后用线性系统来代替非线性系统,进而对非线性系统进行分析。
线性化法的优点是简单易行,但是必须要求非线性系统在特定点附近的行为与线性系统相似,否则线性化法就失效了。
2.相平面法相平面法通过画出非线性系统的相图来表示系统的行为,较常用的是相轨线和极点分析法。
相轨线是用非线性系统的相图来描述其行为。
相图是将系统的状态表示为一个点,它的坐标轴与系统的每个状态变量相关。
极点分析法则是在相平面上找出使系统输出输出的状态点,然后找出与这些状态点相关的所有极点,以确定出系统的稳定性。
四、非线性系统的控制方法目前,非线性系统的控制方法主要包括反馈线性化控制、自适应控制、滑动模式控制和模糊控制等。
1.反馈线性化控制反馈线性化控制方法以线性控制理论为基础,将非线性系统通过反馈线性化方法转化为等效的线性控制系统,以便使用线性控制理论进行控制。

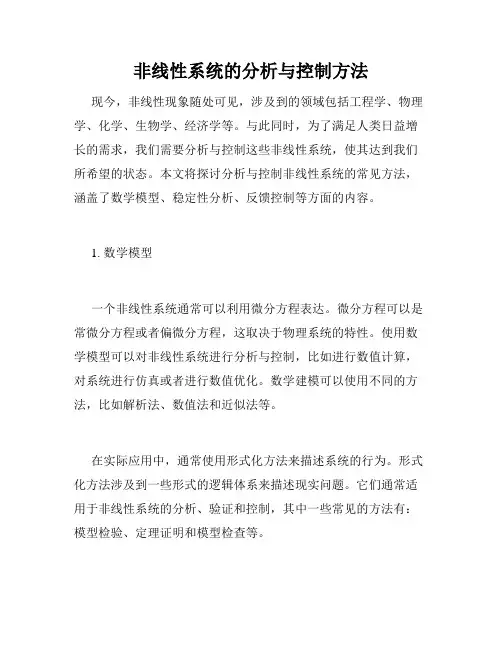

非线性系统的分析与控制方法现今,非线性现象随处可见,涉及到的领域包括工程学、物理学、化学、生物学、经济学等。
与此同时,为了满足人类日益增长的需求,我们需要分析与控制这些非线性系统,使其达到我们所希望的状态。
本文将探讨分析与控制非线性系统的常见方法,涵盖了数学模型、稳定性分析、反馈控制等方面的内容。
1. 数学模型一个非线性系统通常可以利用微分方程表达。
微分方程可以是常微分方程或者偏微分方程,这取决于物理系统的特性。
使用数学模型可以对非线性系统进行分析与控制,比如进行数值计算,对系统进行仿真或者进行数值优化。
数学建模可以使用不同的方法,比如解析法、数值法和近似法等。
在实际应用中,通常使用形式化方法来描述系统的行为。
形式化方法涉及到一些形式的逻辑体系来描述现实问题。
它们通常适用于非线性系统的分析、验证和控制,其中一些常见的方法有:模型检验、定理证明和模型检查等。
2. 稳定性分析稳定性分析是对非线性系统的一个重要分析方法,它涉及到系统是否能够维持其稳定性。
稳定性分析包括局部稳定性分析和全局稳定性分析。
局部稳定性分析关注系统是否能够询问某种程度的扰动,而全局稳定性分析关注系统在无论多大的扰动下是否能保持稳定。
通常情况下,对于一个非线性系统,可以通过对其相应线性化系统的特征值进行分析来评估系统是否稳定。
如果相应线性化系统的特征值的实部都为负,则该非线性系统是局部稳定的。
如果相应线性化系统的特征值的实部都为负,并且没有虚部,则非线性系统是全局稳定的。
相反,如果相应线性化系统的特征值具有正实部,那么原始的非线性系统是不稳定的。
3. 反馈控制反馈控制是对非线性系统的适当信息反馈的一种方法,用于实现所需的稳态或动态目标。
在这种方法中,系统的输出信号与输入信号之间存在一定的误差。
通过将该误差反馈到控制器中,可以对系统进行优化,使其达到所需要的目标。
反馈控制方法最常见的类型是Proportional-Integral-Derivative (PID)控制器,它涉及到根据系统的误差信号进行比例反馈(P 项)、积分反馈(I项)和微分反馈(D项)。

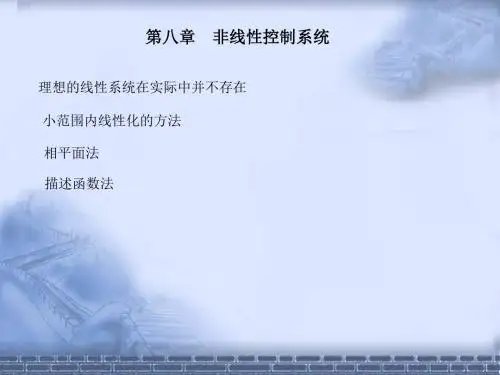

第八章非线性控制系统分析l、基本内容和要求(l)非线性系统的基本概念非线性系统的定义。
本质非线性和非本质非线性。
典型非线性特性。
非线性系统的特点。
两种分析非线性系统的方法——描述函数法和相平面法。
(2)谐波线性化与描述函数描述函数法是在一定条件下用频率特性分析非线性系统的一种近似方法。
谐波线性化的概念。
描述函数定义和求取方法。
描述函数法的适用条件。
(3)典型非线性特性的描述函数(4)用描述函数分析非线性系统非线性系统的一般结构。
借用奈氏判据的概念建立在奈氏图上判别非线性反馈系统稳定性的方法,非线性稳定的概念,稳定判据。
(5)相平面法的基本概念非线性系统的数学模型。
相平面法的概念和内容。
相轨迹的定义。
(6)绘制相轨迹的方法解析法求取相轨迹;作图法求取相轨迹。
(7)从相轨迹求取系统暂态响应相轨迹与暂态响应的关系,相轨迹上各点相应的时间求取方法。
(8)非线性系统的相平面分析以二阶系统为例说明相轨迹与系统性能间的关系,奇点和极限环的定义,它们与系统稳定性及响应的关系。
用相平面法分析非线性系统,非线性系统相轨迹的组成。
改变非线性特性的参量及线性部分的参量对系统稳定性的影响。
2、重点(l)非线性系统的特点(2)用描述函数和相轨迹分析非线性的性能,特别注重于非线性特性或线性部分对系统性能的影响。
8-1非线性控制系统分析1研究非线性控制理论的意义实际系统都具有程度不同的非线性特性,绝大多数系统在工作点附近,小范围工作时,都能作线性化处理。
应用线性系统控制理论,能够方便地分析和设计线性控制系统。
如果工作范围较大,或在工作点处不能线性化,系统为非线性系统。
线性系统控制理论不能很好地分析非线性系统。
因非线性特性千差万别,无统一普遍使用的处理方法。
非线性元件(环节):元件的输入输出不满足(比例+叠加)线性关系,而且在工作范围内不能作线性化处理(本质非线性)。
非线性系统:含有非线性环节的系统。
非线性系统的组成:本章讨论的非线性系统是,在控制回路中能够分为线性部分和非线性部分两部分串联的系统。
非线性系统理论1.1.非线性系统特点非线性系统与线性控制系统相比,具有一系列新的特点],线性系统满足叠加原理,而非线性控制系统不满足叠加原理。
图8-1带滤波器的非线性系统2•非线性系统的稳定性不仅取决于控制系统的固有结构和参数, 而且与系统的初始条件以及外加输入有关系。
例:对于一由非线性微分方程 X=-x(1 ―) 描述的非线性系统,显然有两个平衡点,即x 1=0和x 2=1。
将上式改写为=—dt x(l - x)设20吋,系统的初态为咛积分上式可得dx3•非线性系统可能存在自激振荡现象 的情况: (1) 如图跳跃谐振和多值响应8 — 3 所砂)其输出存在极其复杂图8—3跳跃谐振与多值响应(2)分频振荡和倍频振荡非线性系统在正弦信号作用下, 其稳态分量除产生同频率振荡外,和分频振荡。
如图 8—4所示波形。
还可能产生倍频振荡4•非线性系统在正弦信号作用下, 的输入信号倍频信号分频信图8—4倍频撮荡与分频振荡8.1.2 研究非线性系统的意义与方法1•研究非线性系统的意义1)实际的控制系统,存在着大量的非线性因素。
这些非线性因素的存在,使得我们用线性系统理论进行分析时所得出的结论,与实际系统的控制效果不一致。
线性系统理论无法解释非线性因素所产生的影响。
2)非线性特性的存在,并不总是对系统产生不良影响。
2•研究非线性系统的方法1)相平面法是用图解的方法分析一阶,二阶非线性系统的方法。
通过绘制控制系统相轨迹,达到分析非线性系统特性的方法。
2)描述函数法是受线性系统频率法启发,而发展出的一种分析非线性系统的方法。
它是一种谐波线性化的分析方法,是频率法在非线性系统分析中的推广。
3)计算机求解法是利用计算机运算能力和高速度对非线性微分方程的一种数值解法。
8.2典型非线性特性的数学描述及其对系统性能的影响8.2.1饱和特性在电子放大器中常见的一种非线性,如图8-5所示,饱和装置的输入特性的数学描述如下:[辰。
sig 滋(f)8.2.2死区特性死区特性也称为不灵敏区,如图8-6所示。
第八章非线性系统分析8-1 概述一、教学目的和要求了解研究非线性系统的意义、方法,常见非线性特性种类。
二、重点非线性概念,常见非线性特性。
三、教学内容:1 非线性系统概述非线性系统运动的规律,其形式多样,线性系统只是一种近似描述。
(1)非线性系统特征—不满足迭加原理1)稳定性:平衡点可能不只一个,系统的稳定性与系统结构参数、初始条件及输入有关。
2)自由运动形式,与初条件,输入大小有关。
3)自振,自振是非线性系统特有的运动形式,它是在一定条件下,受初始扰动表现出的频率,振幅稳定的周期运动。
(2)非线性系统研究方法1)小扰动线性化处理(第二章介绍)2)相平面法-----分析二阶非线性系统运动形式3)描述函数法-----分析非线性系统的稳定性研究及自振。
2、常见非线性因素对系统运动特性的影响:1)死区:(如:水表,电表,肌肉电特性等等)饱和对系统运动特性的影响:进入饱和后等效K ↓⎪⎩⎪⎨⎧↓↑↓↓,快速性差限制跟踪速度,跟踪误统最多是等幅振荡)(原来不稳,非线性系振荡性统一定稳定)原来系统稳定,此时系(%σ死区对系统运动特性的影响:⎪⎩⎪⎨⎧↓↓↑↓动不大时)]此时可能稳定(初始扰[原来不稳定的系统,,振荡性声,提高抗干扰能力差),能滤去小幅值噪跟踪阶跃信号有稳态误等效%(e K ssσ 可见:非线性系统稳定性与自由响应和初始扰动的大小有关。
2) 饱和(如运算放大器,学习效率等等)3) 间隙:(如齿轮,磁性体的磁带特性等)间隙对系统影响:1) 间隙宽度有死区的特点----使ss e ↓2) 相当于一个延迟τ时间的延迟环节,%σ→↑ 振荡性减小间隙的因素的方法:(1)提高齿轮精度 ; (2)采用双片齿轮; (3)用校正装置补偿。
5) 摩擦(如手指擦纸) 摩擦引起慢爬现象的机理改善慢变化过程平稳性的方法1)2)3)⎧⎪⎨⎪⎩、良好润滑、采用干扰补偿、增加阻尼,减少脉冲,提高平衡性摩擦对系统运动的影响:影响系统慢速运动的平稳性6)继电特性:对系统运动的影响:1)K (2K %3)ss e σ⎧⎧⎪⎨⎩⎪⎪⎧↑⎪⎪⎪⎧↓⎨⎨⎪⎨⎪⎪↓⎪⎩⎩⎪⎪⎪⎪⎩一、二阶系统可以稳定、理想继电特性 等效: 一般地,很多情况下非线性系统会自振带死区))、带死区继电特性 等效: 快态影响(死区+饷)的综合效果振荡性、一般继电特性:除3、2中听情况外,多出一个延迟效果(对稳定性不利)8-2 相平面法一、教学目的和要求:掌握相平面概念及分析方法。
二、重点相平面法。
三、教学内容:1 相平面法基础(适用于二阶系统) 1)相平面 相轨迹二阶非线性系统运动方程:()[(),()]x t f x t x t =――定常非线性运动方程[,][,]dx dxf x x dx dtdx f x x dx x⋅==(1)相平面:由)(1x x 为横坐标,)(2xx 为纵坐标的直角坐标平面,称为相平面或状态平面。
(2)相轨迹:由))()((12x f xx f x == 在相平面上描绘的曲线叫做相轨迹; (3)相变量(状态变量):独立变量21x x 、(或)(),(t x x x )叫做相变量。
(4)相平面图:根据不同初始条件所描绘的相轨迹曲线的集合(曲线族),叫做相平面图。
(5)奇点或平衡点:即当同时满足021==xx (或0,0==x x )解出的点称为奇点。
在奇点处,速度和加速度都为0,因此系统处于平衡状态(即静止状态)。
奇点是所有相轨迹曲线分离或汇合的点。
(6)极限环:当系统出现等幅振荡时,其相轨迹为一闭合的曲线,此称之为极限环。
2、相轨迹的绘制方法三种方法(1)解析法(2)图解法 1.解析法解析法就是用求解微分方程的办法找出)(t x和)(t x 的关系,从而在相平 面上绘制相轨迹。
有两种方法。
(1)消除参变量t直接从方程),(x x f x=解出)(t x ,再由)(t x 求出)(t x ,消除)(t x ,)(t x 中的t ,即得x与x 的关系。
(2)直接积分:因为 dxxd x dt dx dx x d dt x d x=⋅==故 ),(x x f x =可写成),(x x f dxx d x = 若该式可分解为dx x h x d xg )()(= 则dx x h x d xg xx xx)()(00⎰⎰= 找出x与x 的关系,其中00,x x 为初始条件。
例8-1 已知系统的微分方程02200(0)0(0)122()x m x x x x mx mtMt t x M x x +====-=-=--0对积分得再积分x-x =-消去中间变量,得2.相轨迹绘制的等倾斜线法: 系统方程为:(,)dxx x f x x dx=⋅=-(,)dx f x x dx xα=-=令相轨迹的斜率 得出等斜线方程:(,)f x x x αα⎧=-⎨=⎩相平面上此方程对应曲线点上的相轨迹斜率为等值 给定不同的α值,画出不同的等斜线,在上面画出斜率等于相应α的短线,可以构成相轨迹切线的方向场。
由此可画出非线性运动的相轨迹。
例 8-2 微分方程为 001=++x a x a x绘制出来的相轨迹曲线。
因为:x a x a x 01--=即xxa a dx x d 01--=令 α=dxxd , 则α=--x x a a 01 ,此方程称为等倾线方程。
由此可求得:α+-=10a a x x令 K x x= ,则Kx x =令 1,110==a a 当1-=α 时,有-∞=+-=11αK4511,0-=-=-===ββtg dxxd Kx x当2-=α时43.63,2,2,1-=-=-===ββtg dxxd x xK当0=α 时,0,0,1==-=-=ββtg x xK当∞=α 时,90,0==βx设A xx ==)0(,0)0( 则得相轨迹曲线如图右所示。
3、线性系统的相轨迹研究相平面法的重要意义不在于用这种方法能够求出某一特定的解,即某一给定初始条件下的一条相轨迹,而是在于通过相平面的研究不必求解微分方程,即可确定全部解的性质。
而全部解的性质又是由奇点和可能存在的极限环所决定。
为了便于研究和掌握,可以从线性系统开始,通过对线性二阶系统的研究,可以得出一些有关奇点和极限环的结论,然后推广到非线性系统。
设线性二阶系统如图右所示。
若0)(≥t r ,则描述系统自由运动的微分方程为:022.=++∙∙∙C C C n n ωξω求出特征根为:22.11ξωξω-±-=n n j S相轨迹方程: 为 cc c dc cd n n 22ωξω--=令 α=dccd 得等倾线方程αωξω=--cc cn n 22即 c c cn n βαξωω=+-=22式中αξωωβ+-=n n 22是等倾线的斜率。
设不同的α求出不同的β绘出若干等倾线,并在等倾线标出表示相轨迹切线斜率的α值短线,形成相轨迹的切线方向场,然后从不同的初始条件出发绘制出相轨迹。
1.奇点类型奇点:00==dx x d α的点叫奇点,相轨迹由奇点离开或趋近。
在奇点处,,0=x 0=x即系统处于静止状态,不再运动。
不满足,0=x0=x的点叫普通点。
奇点可分成六种类型。
1).稳定焦点:当特征根为一对具有负实部的共轭交根时,如图8-9和图8-11所示,对应于0<ξ<1;2)不稳定焦点:当特征根为一对具有正实部的共轭复根时,如图8-12所示,对应于-1<ξ<0;3)稳定节点:特征根具有两个负实根,如图8-13和图8-14所示,对应于ξ≥1;4) 不稳定节点:特征根具有两个正实根,如图8-15所示,对应于ξ<-1; 5)中心点:特征根为一对虚根,如图8-16所示,对应于ξ=0;6)鞍点:特征根为一对正、负的实根,如图8-17所示,对应于正反馈系统; 线性二阶系统只有一个平衡点,故只有一个奇点。
如果系统的相轨迹入已知,根据图根据平衡状态的类型,从而分析出系统的运动规律。
2.奇点的求法对于非线性系统可能有多个奇点。
确定出奇点后,如何确定奇点附近相轨迹的形状,近而得到系统性能的信息呢?设微分方程: ),(x x f x所描述的是非线性系统,只要),(x x f 是解析的,即只在奇点附近很小的区域内,将其线性化处理+=)(),(0,0x x f xx f +-=∂∂)(),(00x x x x xxx f +-∂∂)(),(0x x xxx f 式中(),00xx 为奇点略去高次项,只取一次近似式,即得奇点附近的增量方程 xxxx f x x x x x f x ∆∆∆∂∂+∂∂=),(),(0 因为在奇点处,0),(,0===x x f xx,所以上式中 ),()(),(0,0x x f x x f x x f x=-=∆ 0x x x -=∆ x x x x=-=0∆ 将上式写成x x xx f x x x x x f x∂∂+∂∂=),(),(0这样即可求出奇点附近相轨迹的形状。
应用线性二阶系统的结果,可以确定出奇点的类型。
并知道它在奇点附近具有什么样的性质。
例8-2已知非线性系统的微分方程式为025.02=+++x x x x,试求奇点,并绘制出相平面图。
解: x x x x dx xd 225.0---=令0=dx xd 由0=x 和025.02=---x x x 得奇点0,2,0,02211=-===x x xx 因 225.0),(x x x x x f x ---==故()222),(0,0-=--=∂∂x xxx f5.0),()0,0(-=∂∂xx x f()222),(0,2=--=∂∂-x xx x f5.0),()0,2(-=∂∂-xx x f于是在奇点(0,0)的邻域内,可得线性化方程025.0=++x x x特征根为 398.125.02,1j s ±-=,故该奇点为稳定焦点;在奇点(-2,0)的邻域内,得线性化方程025.0=++x x x特征根为19.11=s 和 69.12-=s ,该奇点为鞍点据此分析 可以绘出大致的相轨迹图形 ,如图右所示。
3. 奇线奇线就是特殊的相轨迹,最常见的是极限环。
极限环所对应的是系统的自振现象,在相平面上表现为一条孤立的封闭曲线。
它把相平面分成环内和环外两不分,内外的相轨迹可能是趋近它,也可能是离开它。
因此根据这一情况可以把极限环分为不同的类型。
(1)稳定极限环当t →∞时,环内外的相轨迹都卷向极限环。
环内的相轨迹发散至极限环,为不稳定区域。
环外的相轨迹收敛于极限环,为稳定区域。
系统的运动为稳定的等幅持续震荡,对这种系统希望环越小越好,以使震荡变小或在允许范围内,如图所示。
(2)不稳定极限环当t→∞时,环内外的相轨迹都卷离极限环,称不稳定极限环,如图右所示。
