桥梁梁板吊装安全专项施工方案

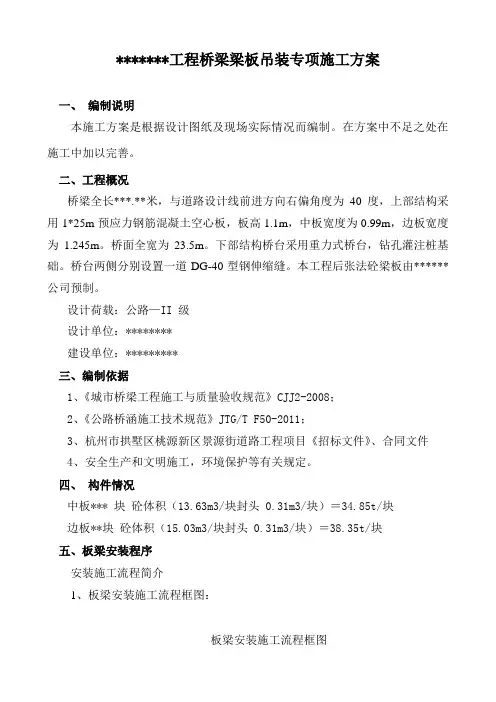

*******工程桥梁梁板吊装专项施工方案一、编制说明本施工方案是根据设计图纸及现场实际情况而编制。

在方案中不足之处在施工中加以完善。

二、工程概况桥梁全长***.**米，与道路设计线前进方向右偏角度为40度，上部结构采用1*25m预应力钢筋混凝土空心板，板高1.1m，中板宽度为0.99m，边板宽度为1.245m。

桥面全宽为23.5m。

下部结构桥台采用重力式桥台，钻孔灌注桩基础。

桥台两侧分别设置一道DG-40型钢伸缩缝。

本工程后张法砼梁板由******公司预制。

设计荷载：公路—II 级设计单位：********建设单位：*********三、编制依据1、《城市桥梁工程施工与质量验收规范》CJJ2-2008；2、《公路桥涵施工技术规范》JTG/T F50-2011；3、杭州市拱墅区桃源新区景源街道路工程项目《招标文件》、合同文件4、安全生产和文明施工，环境保护等有关规定。

四、构件情况中板*** 块砼体积（13.63m3/块封头 0.31m3/块）＝34.85t/块边板**块砼体积（15.03m3/块封头 0.31m3/块）＝38.35t/块五、板梁安装程序安装施工流程简介1、板梁安装施工流程框图：板梁安装施工流程框图2、机械选用根据现场条件及本单位的运输、吊装机械设备情况，选用机械性能较强的汽车式起重机和运输车辆，进行施工作业，确保运输、吊装顺利完成。

1、机械设备数量①吊装机械汽车式起重机：130t 、70t吊车各 1 台；②运输机械 50t平板车 4 辆；③配用、辅助车辆 1 辆；2、运输、吊装机械技术参数① 130t 汽车式起重机，臂长 33.7m，工作半径 8m，起重量40.5t。

70t 汽车式起重机，臂长25.7m，工作半径 8.0m，起重量22t。

② 50t 平板车以上机械数量，起重性能参数，依据桥墩台的标高均能满足桥面板梁运输、安装的需要。

3、其它小型工具（根据需要配备）六、桥板架设安装前的准备工作1、校核支承结构的标高及平面位置桥板架设安装前，必须用仪器校核支承结构的标高及平面位置。

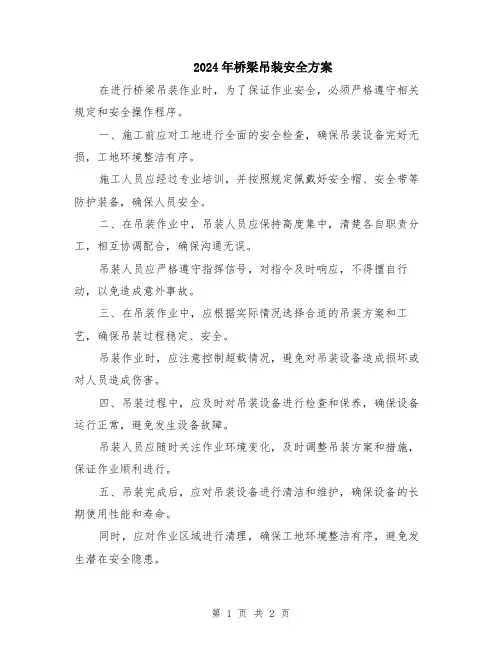

2024年桥梁吊装安全方案
在进行桥梁吊装作业时，为了保证作业安全，必须严格遵守相关规定和安全操作程序。

一、施工前应对工地进行全面的安全检查，确保吊装设备完好无损，工地环境整洁有序。

施工人员应经过专业培训，并按照规定佩戴好安全帽、安全带等防护装备，确保人员安全。

二、在吊装作业中，吊装人员应保持高度集中，清楚各自职责分工，相互协调配合，确保沟通无误。

吊装人员应严格遵守指挥信号，对指令及时响应，不得擅自行动，以免造成意外事故。

三、在吊装作业中，应根据实际情况选择合适的吊装方案和工艺，确保吊装过程稳定、安全。

吊装作业时，应注意控制超载情况，避免对吊装设备造成损坏或对人员造成伤害。

四、吊装过程中，应及时对吊装设备进行检查和保养，确保设备运行正常，避免发生设备故障。

吊装人员应随时关注作业环境变化，及时调整吊装方案和措施，保证作业顺利进行。

五、吊装完成后，应对吊装设备进行清洁和维护，确保设备的长期使用性能和寿命。

同时，应对作业区域进行清理，确保工地环境整洁有序，避免发生潜在安全隐患。

总之，严格遵守各项规定和操作程序，加强安全意识和技术培训，是保证桥梁吊装作业安全的关键。

只有做到以上方面，才能有效降低事故发生的风险，确保桥梁吊装工作的顺利实施。

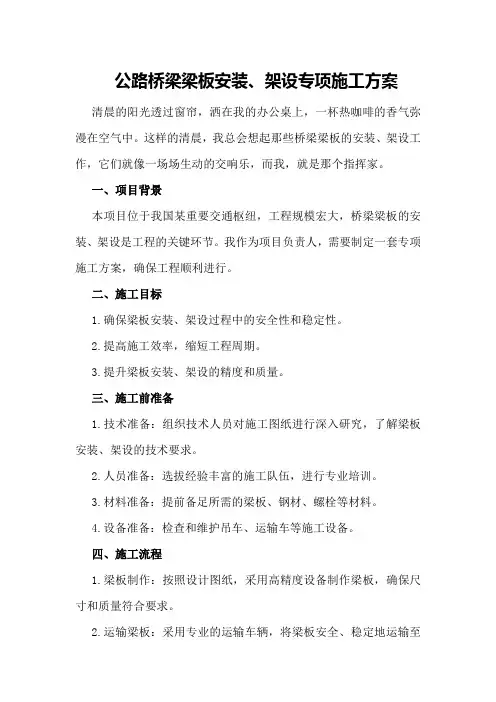

公路桥梁梁板安装、架设专项施工方案清晨的阳光透过窗帘，洒在我的办公桌上，一杯热咖啡的香气弥漫在空气中。

这样的清晨，我总会想起那些桥梁梁板的安装、架设工作，它们就像一场场生动的交响乐，而我，就是那个指挥家。

一、项目背景本项目位于我国某重要交通枢纽，工程规模宏大，桥梁梁板的安装、架设是工程的关键环节。

我作为项目负责人，需要制定一套专项施工方案，确保工程顺利进行。

二、施工目标1.确保梁板安装、架设过程中的安全性和稳定性。

2.提高施工效率，缩短工程周期。

3.提升梁板安装、架设的精度和质量。

三、施工前准备1.技术准备：组织技术人员对施工图纸进行深入研究，了解梁板安装、架设的技术要求。

2.人员准备：选拔经验丰富的施工队伍，进行专业培训。

3.材料准备：提前备足所需的梁板、钢材、螺栓等材料。

4.设备准备：检查和维护吊车、运输车等施工设备。

四、施工流程1.梁板制作：按照设计图纸，采用高精度设备制作梁板，确保尺寸和质量符合要求。

2.运输梁板：采用专业的运输车辆，将梁板安全、稳定地运输至施工现场。

3.梁板安装：采用吊车将梁板吊装至预定位置，采用螺栓连接，确保梁板安装牢固。

4.架设梁板：根据设计要求，采用滑移法或顶推法进行梁板架设，确保架设过程中梁板的稳定性。

5.检查验收：对已安装、架设的梁板进行检查，确保符合设计要求。

五、施工方法1.梁板安装方法：采用高强度螺栓连接，确保梁板与桥梁主体结构的稳定性。

2.梁板架设方法：根据桥梁结构特点，采用滑移法或顶推法进行架设，减少施工过程中的振动和位移。

3.施工质量控制：严格把控施工过程中的每一个环节，确保施工质量。

六、施工安全措施1.安全培训：对所有施工人员进行安全知识培训，提高安全意识。

2.安全防护：施工现场设置安全防护设施，如安全网、防护栏等。

3.定期检查：定期对施工现场进行安全检查，发现问题及时整改。

4.应急预案：制定应急预案，确保在突发情况下能够迅速应对。

七、施工进度计划1.梁板制作：预计用时2个月。

梁板吊装专项施工方案一、施工前准备在进行梁板吊装前，必须做好充分的施工前准备工作，以确保施工的顺利进行。

具体准备工作包括：1.确认梁板吊装计划，包括工期、吊装方案等。

2.对吊装现场进行详细勘察，了解地形、建筑物周围环境等情况。

3.确认吊装工程所需的机械设备和工具是否齐全，并进行检查和保养。

4.制定安全管理方案，包括施工现场的安全隐患排查和安全措施的落实。

二、梁板吊装方案根据具体的吊装需求，确定梁板吊装方案，包括吊装方法、吊装机械设备等。

在确定吊装方案时，需要考虑以下因素：1.梁板吊装的重量、尺寸和形状。

2.吊装的高度和距离。

3.吊装现场的地形和环境。

4.吊装过程中可能遇到的风险和安全隐患。

根据以上因素，选择合适的吊装机械设备和方案，确保吊装过程安全、高效。

三、施工流程在进行梁板吊装时，需要按照以下施工流程进行操作：1.梁板吊装前必须进行全面的安全检查，并确保所有操作人员了解并遵守安全规定。

2.按照吊装方案摆放起重设备，确定吊点位置和顺序。

3.吊装过程中需有专人负责指挥，并做好沟通协调工作。

4.控制吊装速度和力度，确保梁板平稳吊装到目标位置。

5.吊装完成后，进行验收确认，确保吊装工作符合要求。

四、安全注意事项在梁板吊装过程中，需特别注意以下安全事项：1.严格遵守吊装规程和操作规范，确保吊装作业安全。

2.在吊装过程中，保持吊装现场整洁，避免杂物干扰吊装操作。

3.确保吊装机械设备和工具的正常运行和维护。

4.严禁超载操作，确保吊装操作过程中不超载。

5.吊装过程中注意风力和天气情况，确保吊装安全进行。

五、施工总结梁板吊装是重要的施工环节，需要严格按照规范要求进行操作。

在施工过程中，安全第一，确保吊装过程安全、高效。

通过合理的梁板吊装方案和施工流程，可以保证吊装工程顺利完成，提升工程质量和效率。

以上是梁板吊装专项施工方案的相关内容，希望能对相关工程施工提供参考和指导。

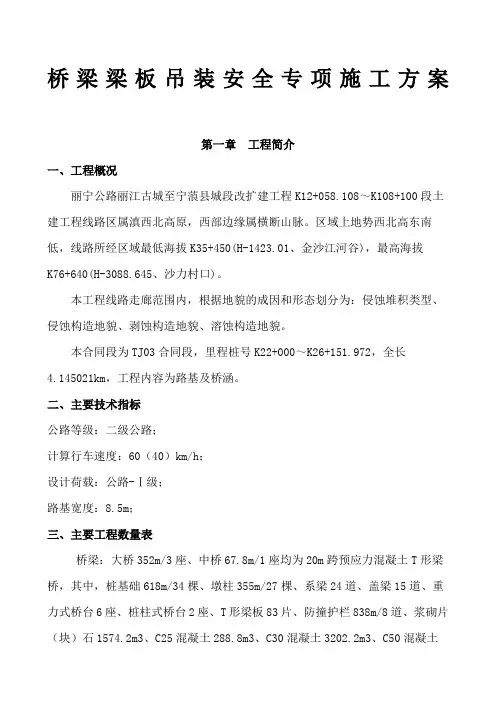

桥梁梁板吊装安全专项施工方案第一章工程简介一、工程概况丽宁公路丽江古城至宁蒗县城段改扩建工程K12+058.108～K108+100段土建工程线路区属滇西北高原，西部边缘属横断山脉。

区域上地势西北高东南低，线路所经区域最低海拔K35+450(H-1423.01、金沙江河谷)，最高海拔K76+640(H-3088.645、沙力村口)。

本工程线路走廊范围内，根据地貌的成因和形态划分为：侵蚀堆积类型、侵蚀构造地貌、剥蚀构造地貌、溶蚀构造地貌。

本合同段为TJ03合同段，里程桩号K22+000～K26+151.972，全长4.145021km，工程内容为路基及桥涵。

二、主要技术指标公路等级：二级公路；计算行车速度：60（40）km/h；设计荷载：公路-Ⅰ级；路基宽度：8.5m；三、主要工程数量表桥梁：大桥352m/3座、中桥67.8m/1座均为20m跨预应力混凝土T形梁桥，其中，桩基础618m/34棵、墩柱355m/27棵、系梁24道、盖梁15道、重力式桥台6座、桩柱式桥台2座、T形梁板83片、防撞护栏838m/8道、浆砌片（块）石1574.2m3、C25混凝土288.8m3、C30混凝土3202.2m3、C50混凝土2053.1m3。

四、编制依据（1）编制依据1、《中华人民共和国建筑法》、《中华人民共和国安全生产法》、《建设工程安全生产管理条例》、《公路工程施工安全技术规程》。

2、《公路桥涵施工技术规范》（JTG-F10--2000）3、《公路工程质量检验评定标准》（JTGF80-1-2004）4、交通部《公路工程施工安全技术规程》（JTJ076--95）5、《地基与基础工程施工及验收规范》GBJ-2002-836、《砌体工程施工及验收规范》GB50203-987、《施工现场临时用电安全技术规范》JGJ46-888、施工设计图纸。

9、现场实际情况及我公司多年的施工经验。

（2）编制原则1、以人为本、减少伤害，切实履行企业的主体责任，把保障员工、人民群众和生命财产安全作为首要任务，最大程度地减少突发事件及其造成的人员伤亡和危害。

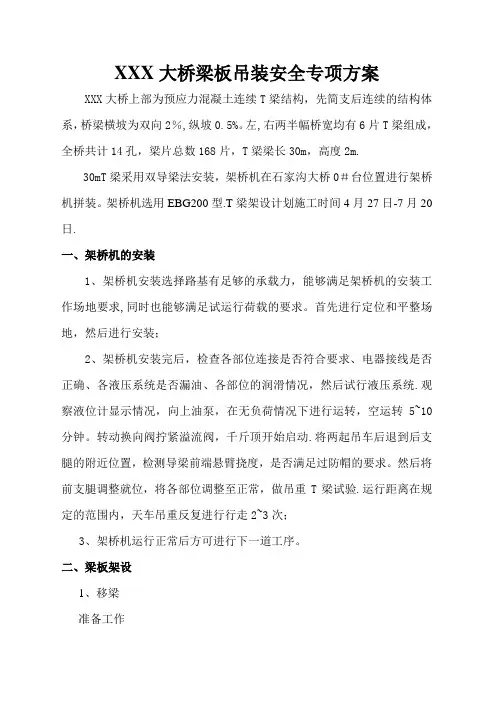

XXX大桥梁板吊装安全专项方案XXX大桥上部为预应力混凝土连续T梁结构，先简支后连续的结构体系，桥梁横坡为双向2％,纵坡0.5%。

左,右两半幅桥宽均有6片T梁组成，全桥共计14孔，梁片总数168片，T梁梁长30m，高度2m.30mT梁采用双导梁法安装，架桥机在石家沟大桥0＃台位置进行架桥机拼装。

架桥机选用EBG200型.T梁架设计划施工时间4月27日-7月20日.一、架桥机的安装1、架桥机安装选择路基有足够的承载力，能够满足架桥机的安装工作场地要求,同时也能够满足试运行荷载的要求。

首先进行定位和平整场地，然后进行安装；2、架桥机安装完后，检查各部位连接是否符合要求、电器接线是否正确、各液压系统是否漏油、各部位的润滑情况，然后试行液压系统.观察液位计显示情况，向上油泵，在无负荷情况下进行运转，空运转5~10分钟。

转动换向阀拧紧溢流阀，千斤顶开始启动.将两起吊车后退到后支腿的附近位置，检测导梁前端悬臂挠度，是否满足过防帽的要求。

然后将前支腿调整就位，将各部位调整至正常，做吊重T梁试验.运行距离在规定的范围内，天车吊重反复进行行走2~3次；3、架桥机运行正常后方可进行下一道工序。

二、梁板架设1、移梁准备工作对特殊工作人（起重工、龙门吊司机、电工、电焊工、指挥人员）进行岗前培训，经考试合格后方可持证上岗.施工前,需对轨道进行检查，达到标准，供电系统、施工机械、电器设备等进行检查,保证施工需求，提前配好钢丝绳，加工铁瓦、备齐枕木，支撑等，做好相应措施，对龙门吊进行一次静载试验。

由管理人员和技术人员检查各项准备工作合格后，分配实施各项施工任务.2、施工工艺1）起吊在梁的压浆强度达到设计规定要求或达到设计强度的70％时才能进行起吊，穿绳时注意钢丝绳的顺直，排列整齐，不得出现挤压,死弯现象，以免各绳受力不均而挤绳，在梁底接触处，设专用铁丝、铁丝要放牢实，以免挤碎砼及割断绳，其它接触处亦应用有防止割断绳的措施,如垫木板、橡胶皮、角钢等，起吊绳的保险系数（大构件）应达到10倍,在起吊时，吊起20～30mm后,要检查各部位有无不良变化，确认情况良好，其无障碍物,挂拌物后，方可继续提升，一般起吊高度不能超过50cm，确保安全，特殊情况另决定前后高差一般不得超过2%(梁体)2）行走指挥人员口令，统一、正确、司机头脑保持清醒，熟练操作规程龙门吊四个角要有看护人员、除备有口哨、红黄旗外，并每侧至少备有两个铁鞋和三角板(三角板应多备，容易损坏）并且注意轨道两侧内的杂物，随时检查轨道两侧的距离，保证行车行进要求,走行轨道的轨距误差及左右高差，尽量控制在10mm之内，接头处，左右及高低等应不超过2mm，最多也不得大于3mm，轨缝下不得大于5～7mm。

一、工程概况本工程为某高速公路桥梁工程，桥梁全长XXX米，共XXX跨，采用预制梁板结构。

预制梁板尺寸为XXX米×XXX米×XXX厘米，采用C50混凝土，钢筋采用HRB400。

为确保工程质量和安全，特制定本专项施工方案。

二、施工准备1.人员准备：组织施工队伍，明确各工种人员职责，进行技术交底和安全教育。

2.材料准备：确保预制梁板、钢筋、混凝土等材料符合设计要求，并具备进场检验报告。

3.设备准备：检查吊装设备、运输车辆、测量仪器等设备，确保其完好、准确。

4.场地准备：确保施工现场平整、开阔，满足预制梁板安装要求。

三、施工方法及工艺流程1.预制梁板运输：采用平板拖车运输，确保梁板运输过程中安全、平稳。

2.梁板安装顺序：先进行桥墩施工，再进行梁板安装。

3.梁板安装工艺：（1）测量放样：根据设计图纸，进行测量放样，确定梁板安装位置。

（2）梁板吊装：采用起重机吊装，确保吊装过程中平稳、安全。

（3）梁板对接：将预制梁板吊装至安装位置，进行对接，确保对接紧密、平整。

（4）梁板加固：对接完成后，对梁板进行加固，确保其稳定。

（5）梁板灌缝：对梁板之间的缝隙进行灌缝处理，确保防水、防裂。

四、质量控制措施1.材料检验：确保预制梁板、钢筋、混凝土等材料符合设计要求。

2.施工过程检验：严格控制梁板安装过程中的各项参数，确保安装质量。

3.验收标准：严格按照《公路桥涵施工技术规范》进行验收。

五、安全措施1.施工人员必须佩戴安全帽、安全带等防护用品。

2.吊装过程中，确保起重机、吊车等设备安全可靠。

3.运输过程中，确保梁板平稳、安全。

4.现场设置警示标志，确保施工区域安全。

六、进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。

七、环境保护1.施工现场设置围挡，防止扬尘。

2.合理规划施工用水，减少浪费。

3.施工结束后，及时清理施工现场，恢复原貌。

八、总结本预制梁板安装专项施工方案，旨在确保工程质量和安全，提高施工效率。

一、工程概况本工程为某城市跨河桥梁建设，桥梁总长300米，桥面宽25米，采用预应力混凝土梁板结构。

梁板总重约500吨，采用两台80吨吊车进行吊装。

为确保施工安全和工程质量，特制定本吊车安装桥梁梁板施工方案。

二、施工准备1. 技术准备（1）组织施工人员学习吊车安装、梁板吊装、焊接等施工工艺，提高施工人员的操作技能和安全意识。

（2）编制详细的施工方案，明确施工步骤、安全措施和质量要求。

2. 物料准备（1）两台80吨吊车及配套设备，如钢丝绳、吊索具、吊钩等。

（2）梁板、预埋件、锚具等材料。

（3）焊接设备、检测仪器等。

3. 施工场地准备（1）平整施工现场，确保吊车、施工人员及材料运输通道畅通。

（2）设置警示标志，防止无关人员进入施工区域。

三、施工步骤1. 吊车进场（1）检查吊车及配套设备，确保其性能良好。

（2）按照施工方案，确定吊车停放位置。

2. 梁板吊装（1）将梁板吊至指定位置，确保吊装过程中平稳、安全。

（2）调整梁板位置，使其与预埋件对齐。

（3）采用焊接方法将梁板与预埋件连接牢固。

3. 梁板焊接（1）检查焊接设备，确保其性能良好。

（2）按照焊接工艺要求，进行梁板焊接。

（3）焊接完成后，对焊接部位进行质量检测，确保焊接质量。

4. 梁板检查与验收（1）对梁板进行外观检查，确保无裂纹、变形等缺陷。

（2）对焊接部位进行无损检测，确保焊接质量。

（3）验收合格后，进行下一道工序施工。

四、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 吊车操作人员必须具备相关资质，严格遵守操作规程。

3. 吊装过程中，确保吊车、梁板及施工人员的安全。

4. 施工现场设置警戒区域，防止无关人员进入。

5. 定期检查吊车及配套设备，确保其性能良好。

五、质量要求1. 梁板安装位置准确，焊接质量符合设计要求。

2. 梁板与预埋件连接牢固，无松动现象。

3. 焊接部位表面平整，无明显缺陷。

4. 施工过程严格按照施工方案执行，确保工程质量。

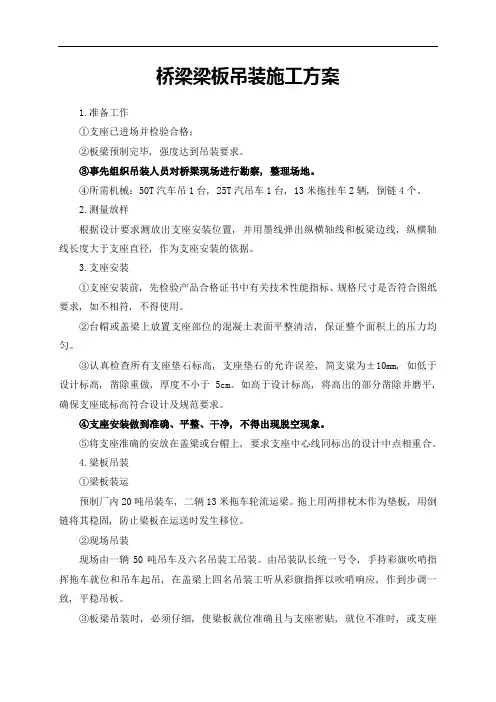

桥梁梁板吊装施工方案1.准备工作①支座已进场并检验合格；②板梁预制完毕, 强度达到吊装要求。

③事先组织吊装人员对桥梁现场进行勘察, 整理场地。

④所需机械：50T汽车吊1台, 25T汽吊车1台, 13米拖挂车2辆, 倒链4个。

2.测量放样根据设计要求测放出支座安装位置, 并用墨线弹出纵横轴线和板梁边线, 纵横轴线长度大于支座直径, 作为支座安装的依据。

3.支座安装①支座安装前, 先检验产品合格证书中有关技术性能指标、规格尺寸是否符合图纸要求, 如不相符, 不得使用。

②台帽或盖梁上放置支座部位的混凝土表面平整清洁, 保证整个面积上的压力均匀。

③认真检查所有支座垫石标高, 支座垫石的允许误差, 简支粱为±10mm, 如低于设计标高, 凿除重做, 厚度不小于5cm。

如高于设计标高, 将高出的部分凿除并磨平, 确保支座底标高符合设计及规范要求。

④支座安装做到准确、平整、干净, 不得出现脱空现象。

⑤将支座准确的安放在盖梁或台帽上, 要求支座中心线同标出的设计中点相重合。

4.梁板吊装①梁板装运预制厂内20吨吊装车, 二辆13米拖车轮流运梁。

拖上用两排枕木作为垫板, 用倒链将其稳固, 防止梁板在运送时发生移位。

②现场吊装现场由一辆50吨吊车及六名吊装工吊装。

由吊装队长统一号令, 手持彩旗吹哨指挥拖车就位和吊车起吊, 在盖梁上四名吊装工听从彩旗指挥以吹哨响应, 作到步调一致, 平稳吊板。

③板梁吊装时, 必须仔细, 使梁板就位准确且与支座密贴, 就位不准时, 或支座与梁板不密贴时, 必须吊起, 采取措施垫不锈钢钢板并确保支座位置正确, 不得用撬棍移动板梁。

④预制板从安装直至形成结构整体各个阶段, 都不允许支座出现脱空现象, 并逐个进行检查。

⑤板梁安装检验项目梁板就位后, 安装锚栓帽, 锚栓帽与锚栓之间用沥青麻絮填塞。

6.浇筑铰缝混凝土①板梁安装检验合格后进行铰缝的浇筑工作；②将铰缝钢筋调整至设计位置, 采用绑扎连接；③采用PVC管挂于铰缝下口, 作为铰缝底模；④铰缝混凝土采用自动计量集中拌和站, 运输采用混凝土罐车。

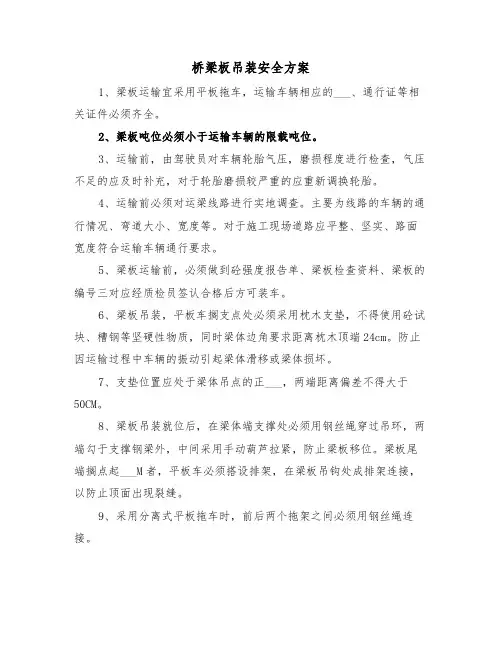

桥梁板吊装安全方案1、梁板运输宜采用平板拖车，运输车辆相应的___、通行证等相关证件必须齐全。

2、梁板吨位必须小于运输车辆的限载吨位。

3、运输前，由驾驶员对车辆轮胎气压，磨损程度进行检查，气压不足的应及时补充，对于轮胎磨损较严重的应重新调换轮胎。

4、运输前必须对运梁线路进行实地调查。

主要为线路的车辆的通行情况、弯道大小、宽度等。

对于施工现场道路应平整、坚实、路面宽度符合运输车辆通行要求。

5、梁板运输前，必须做到砼强度报告单、梁板检查资料、梁板的编号三对应经质检员签认合格后方可装车。

6、梁板吊装，平板车搁支点处必须采用枕木支垫，不得使用砼试块、槽钢等坚硬性物质，同时梁体边角要求距离枕木顶端24cm。

防止因运输过程中车辆的振动引起梁体滑移或梁体损坏。

7、支垫位置应处于梁体吊点的正___，两端距离偏差不得大于50CM。

8、梁板吊装就位后，在梁体端支撑处必须用钢丝绳穿过吊环，两端勾于支撑钢梁外，中间采用手动葫芦拉紧，防止梁板移位。

梁板尾端搁点起___M者，平板车必须搭设排架，在梁板吊钩处成排架连接，以防止顶面出现裂缝。

9、采用分离式平板拖车时，前后两个拖架之间必须用钢丝绳连接。

10、在运输时，对于需借道、转弯半径小、便桥等地段必须由专人指挥。

11、在运输过程中，车辆宜慢整行驶，禁止急刹、猛拐等操作。

12、如在夜间运输，车辆拖架两侧必须用红、白相间的反光漆喷涂，同时在车尾装红色警示灯。

13、桥板拖运，属于大型混凝土预制构件运输，因其吨位及长度都超出___部门的相关规定，因此需要交警部门办理相关手续，并按该部门的相关要求控制拖运的速度。

14、桥板拖运时因载重及刹车管较长等原因，对刹车的反应不是很灵敏，应采取小刹几多次刹来制动，防止因刹车过猛造成交通事故。

15、拖动汽车转弯时派人负责指挥交通，确保安全。

梁板直接用50T汽车吊进行吊装，先___梁板的中板，然后___边板。

为确保工程预制梁板的运输、___工作顺利进行，特制定以___案：1、梁板吊装前应___机械机具、夹具、吊环等是否符合要求应进行试吊。
