实验一、双绞线制作及局域网组网分析

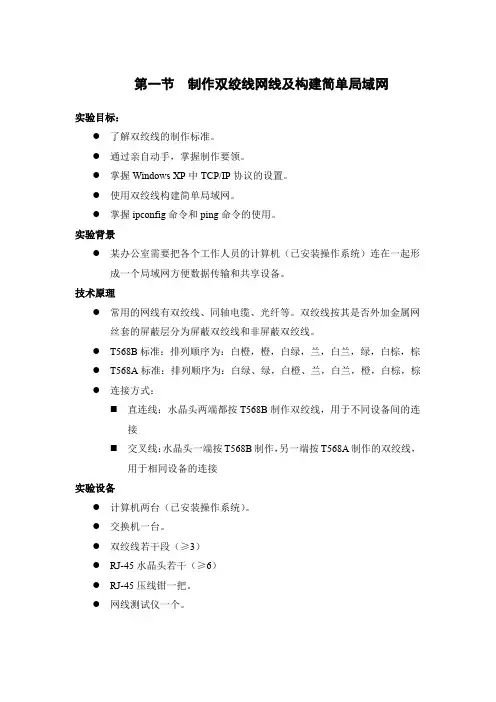

第一节制作双绞线网线及构建简单局域网实验目标：●了解双绞线的制作标准。

●通过亲自动手，掌握制作要领。

●掌握Windows XP中TCP/IP协议的设置。

●使用双绞线构建简单局域网。

●掌握ipconfig命令和ping命令的使用。

实验背景●某办公室需要把各个工作人员的计算机（已安装操作系统）连在一起形成一个局域网方便数据传输和共享设备。

技术原理●常用的网线有双绞线、同轴电缆、光纤等。

双绞线按其是否外加金属网丝套的屏蔽层分为屏蔽双绞线和非屏蔽双绞线。

●T568B标准：排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕●T568A标准：排列顺序为：白绿、绿，白橙、兰，白兰，橙，白棕，棕●连接方式：⏹直连线：水晶头两端都按T568B制作双绞线，用于不同设备间的连接⏹交叉线：水晶头一端按T568B制作，另一端按T568A制作的双绞线，用于相同设备的连接实验设备●计算机两台（已安装操作系统）。

●交换机一台。

●双绞线若干段（≥3）●RJ-45水晶头若干（≥6）●RJ-45压线钳一把。

●网线测试仪一个。

实验步骤：●制作双绞线网线及进行连通性测试⏹剥线：选择好一段双绞线，剥开端头的表皮，剥线的长度为13-15mm；⏹理线：按T568B标准将8条线的顺序排好；⏹插线：用夹线器将线剪平，去除多余的线头，取一个水晶头，将水晶头的弹片一侧向下，将线插入水晶头；⏹压线：使用专用工具夹紧；⏹用测试仪测试制作情况⏹在实验报告中记录制作的难点和重点。

●通过交换机构建简单局域网⏹使用制作好的两根平行双绞线将两台计算机与交换机进行连接。

⏹分别设置两台计算机的IP地址为192.168.0.2和192.168.0.3。

子网掩码均为255.255.255.0，均无默认网关。

⏹进入DOS命令窗口（开始—运行—cmd命令）⏹通过执行ipconfig命令，查看每台计算机的网络设置信息。

⏹在一台计算机上通过执行ping命令测试到另一台计算机的连通性。

实验一双绞线制作实验报告实验目的：了解双绞线的制作方法以及对于网络传输的影响。

实验材料：扁平线、尼龙线、绞线工具、量子线、网线插头。

实验过程：将扁平线和尼龙线两根，绞制成一双绞线。

具体步骤如下：1. 将扁平线和尼龙线分别剥皮，露出里面的电芯。

2. 将两根电芯并在一起，然后将它们缠绕在一起，缠绕的时候要先从中间开始，然后缠到两头，这样才能保证电芯并排排列。

同时要注意两线不能发生交错。

3. 缠绕完成后，用手轻轻推成一根。

4. 使用量子线，对为绞线的每对电芯分别涂上一层保护剂，这样可以防止电芯之间的干扰，提高电线的传输效率。

5. 使用绞线工具将绞好的线头用半开放式的绞线钳夹住，然后顺时针旋转2-3圈，拧紧固定电芯。

6. 最后，在绞好的线头两端各接一个网线插头，完成制作。

实验结果：在测试过程中，发现制作成的双绞线传输效率明显提高，传输速度更加稳定。

双绞线的制作方法，从根本上减少了干扰的影响。

此外，绞线还可以提高电线的强度和耐用性，延长电线的使用寿命。

双绞线制作方法简单，只需要将两根线并排缠绕即可。

通过绞线，可以减少干扰、提高传输效率，同时还可以增加电线的强度和耐用性。

我们利用网线插头，将绞好的线头接好，可以用于网络传输和通讯等方面。

注意事项：1. 在制作过程中，要保持电芯的整齐，不能交错或打结。

2. 在涂保护剂的时候，要均匀涂抹，不能太厚或太薄，以保证电芯之间能够充分绝缘。

3. 用绞线工具夹住线头时，不能夹的太紧，以免损坏电芯。

4. 确保网线插头的焊接质量，以免引起电线的短路或断路现象。

实验1双绞线的制作（合集五篇）第一篇：实验1 双绞线的制作实验双绞线的制作一、实验目标：1、通过RJ－45水晶头制作网络连接线，进一步理解EIA/TIA-568-B（简称T568B）规范标准；2、熟练掌握网络连接线的制作方法。

二、实验要求1、实训环境： RJ－45头2个、双绞线1.2米；RJ－45压线钳若干把、测试仪一套。

2、实训重点：按推荐T568B规范标准制作；摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧；用测试仪测试导通情况并记录，完成实验报告，总结成败经验。

三、实验基础知识1、EIA/TIA-568-B标准EIA/TIA-568-B简称T568B。

其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。

依次插入RJ－45头的1~8号线槽中。

参见图8-1图8-1 如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直连线式。

这是一种用得最多的联接方式，能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。

通常平接双绞线的两端均采用T568B联接标准。

如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B），则称这根双绞线为：跨接线式或交叉线。

能用于同种类型设备联接，如计算机与计算机的直联、集线器与集线器的级联。

如果有些集线器（或交换机）本身带有“级联端口”，当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时，因“级联端口”内部已经做了“跳接”处理，这时只能用“直连线式”双绞线来完成其联接。

同一局域网内部，连接到各工作站的双绞线应使用同一规范标准制作（T568A或T568B，推荐使用T568B标准），否则可能导致局域网工作不正常。

值得注意。

2、双绞线理序、整理技巧双绞线的四对八根导线是有序排列的，对于100M及以上的网络传输速率，每一根线都有定义（即各有分工），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧：第一步：将四对双绞线初排序，如果以深颜色的四根线为参照对象，在手中从左到右可排成：橙，兰，绿，棕；第二步：拧开每一股双绞线，浅色线排在左，深色线排在右，深色、浅色线交叉排列；第三步：跳线：将白兰和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，兰，白兰，绿，白棕，棕；第四步：理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。

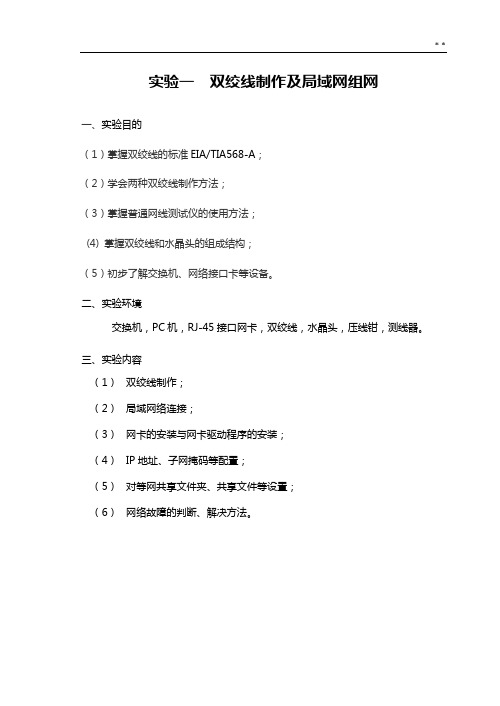

实验一双绞线制作及局域网组网一、实验目的（1）掌握双绞线的标准EIA/TIA568-A；（2）学会两种双绞线制作方法；（3）掌握普通网线测试仪的使用方法；(4) 掌握双绞线和水晶头的组成结构；（5）初步了解交换机、网络接口卡等设备。

二、实验环境交换机，PC机，RJ-45接口网卡，双绞线，水晶头，压线钳，测线器。

三、实验内容（1）双绞线制作；（2）局域网络连接；（3）网卡的安装与网卡驱动程序的安装；（4）IP地址、子网掩码等配置；（5）对等网共享文件夹、共享文件等设置；（6）网络故障的判断、解决方法。

附：1 网络传输介质及布线辅助工具介绍网络布线是一项繁重的工程。

除了在开始网络布线之初拟定好网络拓扑、制定布线方案，另一重要工作就是根据布线方案选用合适的布线材料。

通常说来，在综合布线的所有设备中，除了最为主要的双绞线、光纤线缆等传输介质外，另外还有一些布线辅助工具也需要注意选用，比如剥线钳、打线钳、网线钳、网线模块、RJ45插头、信息插座、配线架、光纤连接器等。

在本文中，将向大家具体介绍这些布线设备的作用及相关的产品介绍。

1.1 网络传输介质介绍：1.1.1双绞线：双绞线（TP:Twisted Pairwire）是综合布线工程中最常用的一种传输介质，它是由两根具有绝缘保护层的铜导线组成；双绞线可以分为屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。

双绞线只需通过RJ45水晶头即可实现与计算机、交换机设备的连接（图1-1）。

图1-1、双绞线其中屏蔽双绞线分别有3 类和5 类二种，非屏蔽双绞线又分别有3类、4 类、5 类、超5 类四种，各类双绞线的速率及用途如下：●1类速率1～2 Mbps ；●2类速率1～2 Mbps，用于语音；●3类速率16 Mbps，用于10BaseT及4Mbps Token Ring；●4类速率20 Mbps，用于10BaseT及16Mbps Token Ring；●5类速率100 Mbps，用于100BaseTX。

可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。

6、掌握TCP/IP协议的设置方法。

二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。

三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。

1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。

其中，T568B标准是100M局域网中常用的接线方式。

T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。

双绞线的制作一、实验目的双绞线由两根彼此绝缘的铜导线组成，如下图。

双绞线既能传输模拟信号，也能传输数字信号。

双绞线分为屏蔽双绞线（STP，Shielded Twisted Pair）与非屏蔽双绞线（UTP，Unshielded Twisted Pair）两大类。

通过了解双绞线的制作过程，以达到对传输介质的进一步了解，尤其是在各特殊的情况下网线的制作，从而胜任网络管理、维护和网络布线的工作。

二、实验器材双绞线，水晶头(RJ45)，工具（压线钳，测线仪等）三、实验步骤1、了解双绞线的制作A 一般双绞线的制作（用于网卡和集线器/交换机的连接）制作方法：两端都采用 T568B 的排线方法B 交叉双绞线的制作（用于网卡和网卡的连接或集线器普通端口的级联）制作方法：一端用T568B 的排线方法；另一端用T568A 的排线方法2、双绞线的制作步骤：1）利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。

然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2厘米左右。

如图所示：2）拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如下图所示。

3）将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

4）遵循排线的标准来制作接头，否则会造成串扰，使传输效率降低。

5）将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。

最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图6）确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，制作完成。

注意要插到底，直到另一端可以清楚地看到每一根线的铜芯为止。

如图3、测试。

双绞线制作及网络配置一、实验要求1.能够自己独立完成双绞线的制作2.学习网络配置的方法, 能够完成计算机直接连接通信和通过交换机连接通信。

二、实验过程1.双绞线的制作（1）双绞线也叫双扭线, 有两部分构成: 网线和水晶头。

（2）剥-----用工具从网线端头五厘米处剥掉表层的橡胶外皮。

排-----将暴露在外面的八根电路线按照顺序排列好, 并把线压平摆其。

我们采用的是EIA/TIA568B的标准, 所以排列的顺序为: 1.橙白 2.橙 3.绿白 4.蓝 5.蓝白 6.绿 7.棕白 8.棕如果采用A标准则是把1和3,2和6交换位置即可。

（3）插----通过和水晶头比较后, 确定彩色线的长度, 用工具剪齐, 把水晶头带卡的一边向着手心, 把线插入水晶头里面, 确定线全部插入。

且灰色橡胶外皮有部分在水晶头内。

压线---用压线的工具把水晶头放入其中, 然后用力压, 与此同时用手将彩线慢慢的往里推, 保证线全部进入水晶头里面。

使彩线与水晶头上的金属片接触完好。

测----将做好的双绞线插入测量的工具中, 便可观察出制作是否成功。

而且可以知道那根线是工作的, 通过检测可以检查问题并及时改正。

实验完成后将实验用具交还至老师处, 收拾好实验桌。

2.网络配置（1）集线器用于物理层的连接通信, 而交换机用于数据链路层的连接通信（2）计算机直接通过集线器连接通信1.先以C类内部地址配置计算机四台电脑的IP地址分别设为192.168.1.2 192.168.1.3 192.168.1.4192.168.1.5 （本机）2.通过网线直接通过集线器连接两台计算机（能Ping通）打开命令指示符输入Ping 192.168.1.4 按下ENTER 会出现如下结果: 打开IRIS 软件运行, 得到如下结果（2）通过交换机连接通信1.通过交换机将两台计算机连接组成LAN （能相互Ping通）打开命令指示符, 输入Ping 192.168.1.4 按下ENTER 会出现如下结果:将组建的LAN连接到出口交换机 , 打开IRIS 软件运行, 得到如下结果集线器和交换机的区别: 比如有a b c d 四台机子,用集线器连起来,它们在互相通信的时候,比如a要把数据传给b,但同时c也要传给d,它们是不能同时进行的,也就是说a传给b数据的时候,c不能传数据给d.而交换机可以让它们同时进行.。

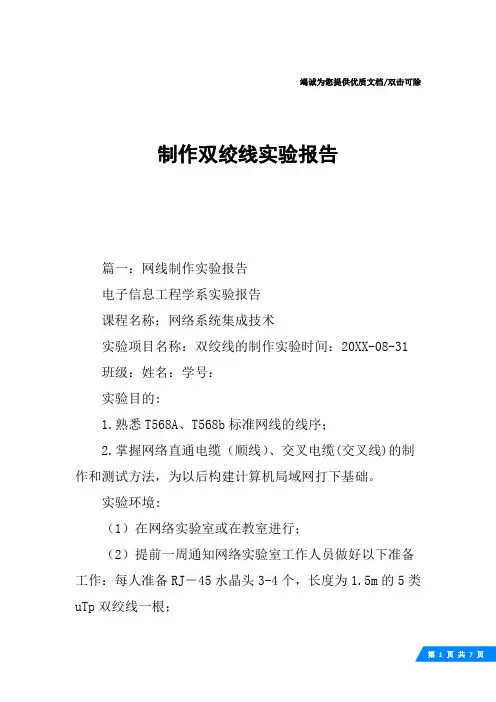

竭诚为您提供优质文档/双击可除制作双绞线实验报告篇一：网线制作实验报告电子信息工程学系实验报告课程名称：网络系统集成技术实验项目名称：双绞线的制作实验时间：20XX-08-31 班级：姓名：学号：实验目的:1.熟悉T568A、T568b标准网线的线序；2.掌握网络直通电缆（顺线）、交叉电缆(交叉线)的制作和测试方法，为以后构建计算机局域网打下基础。

实验环境:（1）在网络实验室或在教室进行；（2）提前一周通知网络实验室工作人员做好以下准备工作：每人准备RJ－45水晶头3-4个，长度为1.5m的5类uTp双绞线一根；（3）每5-10人一组，每组准备RJ－45压线钳一把和测试仪一套。

实验内容及过程:1）认识RJ-45连接器、网卡（RJ-45接口）和非屏蔽双绞线。

RJ-45连接器，俗称水晶头，用于连接uTp。

共有8个引脚，一般只使用了第1、2、3、6号引脚，各引脚的用途与网卡不相同。

各引脚的意义如下：引脚1接收（Rx+）；引脚2接收（Rx-）；引脚3发送（Tx+）；引脚6发送（Tx-）。

网卡上的RJ-45接口也有8个引脚，一般也只使用第1、2、3、6号引脚，其余的没有使用，各引脚的定义如下：引脚1发送（Tx+）；引脚2发送（Tx-）；引脚3接收（Rx+）；引脚6接收（Rx-）。

如图2-1所示为直连线和交叉线的线序。

图2-12）RJ-45专用剥线/压线钳，用于接驳水晶头。

如图2-2所示图2-23）网线测试仪或万用表，当网线两头接好后，用来测试线路是否通畅。

4）用剥线钳将双绞线外皮剥去，剥线的长度为13～15mm，不宜太长或太短。

5）用剥线钳将线芯剪齐，保留线芯长度约为1.5cm。

6）水晶头的平面朝上，将线芯插入水晶头的线槽中，所有8根细线应顶到水晶头的顶部（从顶部能够看到8种颜色），同时应当将外包皮也置入RJ-45接头之内，最后，用压线钳将接头压紧，并确定无松动现象。

如图2-3所示。

图2-37）将另一个水晶头以同样方式制作到双绞线的另一端。

制作双绞线实验报告第一篇：制作双绞线实验报告实验1 制作双绞线一、实验目的（1）理解双绞线的结构和特点。

（2）掌握100M双绞线的制作技能。

（3）学会双绞线测线仪的使用。

二、实验材料和设备（1）双绞线若干米；（2）RJ-45水晶头4个；（3）双绞线制作钳子1把；（4）测线仪1个。

三、实验原理（1）直通线：两边为相同线序，一般以568B为标准，一般用于不同类设备的连接，如计算机-交换机、交换机-路由器等。

（2）交叉线：一端为568A，另一端为568B，一般用于相同设备的连接，如计算机-计算机、计算机-路由器、交换机-交换机等。

(3)四、实验过程1.剪线:先用钳子将网线的一端剪齐，然后将剪齐的一端插入到钳子用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮，拔下胶皮。

2.理线：剪掉线的外皮后可以看到四对芯线，将四对芯线分开，并将线对扭开，按照统一的排列顺序排列，要注意每条芯线都要拉直，并相对分开排列，不能重叠。

3.排线：按照EIA/TIA 568A 或 EIA/TIA 568B 标准排列芯线。

4.齐线：将已经排好的芯线并列一排，再用钳子在垂直于芯线排列方向将芯线剪齐。

5.插线：左手水平握住水晶头，塑料扣的一面朝下，开口朝右，将剪齐的双绞线插入水晶头中，插时要将将各条芯线插到水晶头的底部，不能弯曲。

6.压线：确认所有芯线都插到水晶头底部后，将水晶头放入钳子的压线缺口处，用钳子压插好线的水晶头，压紧，用手轻拉网线，确保网线和水晶头连接紧密。

7.测线：用测线仪测验双绞线是否制作成功，如果线的连接方式是交叉线，则左右1和3同时亮，2和6同时亮，其余一一对应；如果是直通线，则左右灯亮时一一对应。

五、实验结论这是第一次接触怎样制作双绞线，在制作完成测验以后，觉得有很多事项都要注意。

首先，在开始选双绞线，既不能太长，也不能太短，太短不能使用，最长不能超过100米，因为双绞线的传播极限就是100米；然后，在剪线的时候力量、长短要适中，力量太大会将线剪断或者剪破，会导致芯线之间短路或不通，影响通信质量；在排线和齐线过程中，左手一定要紧握已排好的芯线，否则芯线会移位；插线时，一定要插到底，否则芯线会接触不良，影响通信质量或者芯线松动增加磨损速度；最后测试时，要注意检测亮灯是否正确，以保证双绞线的质量。

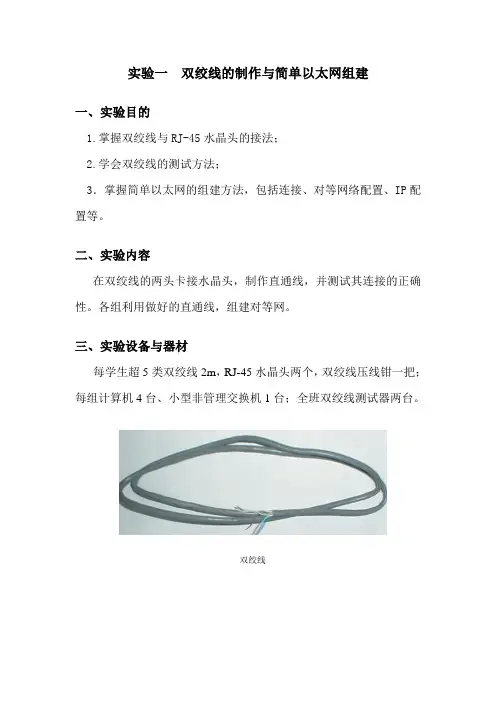

实验一双绞线的制作与简单以太网组建一、实验目的1.掌握双绞线与RJ-45水晶头的接法；2.学会双绞线的测试方法；3．掌握简单以太网的组建方法，包括连接、对等网络配置、IP配置等。

二、实验内容在双绞线的两头卡接水晶头，制作直通线，并测试其连接的正确性。

各组利用做好的直通线，组建对等网。

三、实验设备与器材每学生超5类双绞线2m，RJ-45水晶头两个，双绞线压线钳一把；每组计算机4台、小型非管理交换机1台；全班双绞线测试器两台。

双绞线水晶头压线钳双绞线测试器一台四、实验说明从计算机网卡到HUB或交换机间的双绞线连接，以及计算机的网卡与安装在墙壁上的信息点之间的双绞线连线为直通方式，即双绞线两端的两个RJ-45水晶头的8个连线在逻辑上是平行的，如下图所示。

但是，为了减小信号之间的串扰干扰，最好接照规范的接法，将不同的颜色的线与相应的RJ-45水晶头上的铜片相接。

有两种接线规范，即EIA/TIA 568A 规范和EIA/TIA 568B 规范，其中： EIA/TIA 568A 规范：1 2 3 4 5 6 7 8 RJ-45RJ-45EIA/TIA 568B 规范：注意：有的书上介绍按照橙白、橙、蓝白、绿、绿白、蓝、棕白、棕色顺序压线也可以。

如果做的是HUB（或交换机）与计算机的连接线，双绞线两端的RJ-45水晶头同时按EIA568A标准制作，或同时按EIA568B标准制就可以了。

大多数施工人员习惯于用EIA/TIA 568B 规范，所以本实验将请大家用EIA/TIA 568B 规范制作双绞线水晶头。

如果是制作交叉级联线，则只要一端用EIA568A规范，另一端用EIA568B规范就可以。

级联线常用于直接将两台计算机通过网卡互连、某些两台HUB之间级联等。

即：如不使用HUB的UPLINK口，而通过两个普通端口将HUB连起来，网线需要一端使用EIA568A的标准，另一端使用EIA568B的标准的交叉级联线。

五、实验步骤（一）按EIA568B的标准将水晶头与双绞线相接步骤 1：利用卡线钳的剪断刀口或斜口错剪下所需要的双绞线长度，至少 0.6m，最多不超过 100m。

实验1 双绞线制作【实验目的】1.熟悉双绞线连接器RJ-45制作过程和网线连接的原则；2.做出合格的直通或交叉五类双绞线。

【实验原理】1.1双绞线双绞线由两根具有绝缘保护层的铜导线组成，按照一定的密度相互绞在一起，改变导线的电气特性，从而降低信号的干扰程度。

双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）和非屏蔽双绞线（Unshielded Twisted Paired，UTP）两种类型。

STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听；同时具有较高的数据传输速率，但价格较高，安装也比较复杂，一般只在某些特殊场合（如受电磁辐射严互、对传输质量要求较高等）的布线中使用；UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大，价格相对便宜，广泛应用于网络布线工程中。

UTP在塑料绝缘皮里包裹着8根信号线，每两根绞合在一起形成4对线。

他们颜色分别是蓝白色、蓝色、橙白色、橙色、绿白色、绿色、棕白色、棕色。

现在使用的UTP可分为三类、五类和超五类3种·其中三类UTP适用于早期的10Mbps 以太网；5类UTP成为快速以太网(100Mbps)的首选介质，超五类UTP主要适应于千兆位以太网（1000Mbps）。

1.2线序EIA/TIA布线标准中规定了568A与568B两种双绞线的线序。

568A标准：1-绿白，2-绿，3-橙白，4-蓝，6-橙，7-棕白，8-棕。

568B标准：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕。

根据这个规定，由T568A标准到T568B标准的转换只需将线1和线3互换、线2和线6互换（即橙白色与绿白色互换、橙色与绿色互换）即可。

1.3 RJ-45连接器双绞线采用RJ-45连接器，俗成水晶头。

RJ-45连接器由金属片和塑料构成，特别需要注意是引脚序号，当锁位卡朝后、网线插入口向下、金属片面对我们的时候。

实验一双绞线制作和简单局域网组建
1实验目的：
1．掌握制作直通线和交叉线的标准和制作方法。

2．了解使用双绞线作为传输介质的网络连接方法。

3．掌握双机互连组建对等网的方法。

4．掌握通过HUB或Switch组建简单局域网的方法。

2实验步骤：
（1）认知实验室的网络设备和实验环境。

（2）完成直通线和交叉线的制作。

（3）完成不通过HUB和switch直接双机互连组建对等网实验（考虑应采用何种双绞线，用什么方法验证双机的互通性？）。

（4）完成通过HUB或switch组建简单局域网实验（考虑应采用何种双绞线，如何验证局域网的连通性？）。

3实验报告要点（按华南师范大学实验报告要求）
1．简述网线跳线中三种规则（直通、交叉和反转）的区别与联系。

2．试述网线制作过程和你的体会。

3．在以下情况，应采用哪种双绞线跳线互联？
（1）PC与PC。

（2）PC与交换机的Console口。

（3）交换机与路由器。

（4）交换机与交换机。

（5）路由器与路由器。

（6）PC与交换机。

（7）PC与路由器。

4．验证你组建的双机互连对等网连通的结果，并用visio画出实验拓朴图。

5、验证你通过HUB或switch组建简单局域网连通的结果，并用visio画出实验拓朴图。

4．实验参考材料
1、《计算机网络实验教程》（实验一、实验二）中南大学出版社曾碧卿吴湘华编。

2、教学参考网站：:3128。

3、。

4、其它相关参考材料。

5．说明：
实验要独立完成，抄袭者按0分处理。

引言：本实验报告旨在详细介绍和阐述双绞线的制作过程，通过实验结果和数据的分析，探讨其在通信领域中的应用。

随着科技的不断发展，双绞线作为一种常见的传输介质在数据通信领域中得到了广泛应用。

它具有高带宽、抗干扰能力强等特点，因此在实际应用中使用广泛。

本实验报告将从双绞线的原理、制作过程、质量测试等方面进行详细说明，以便读者更好地理解和应用双绞线。

正文内容：一、双绞线的原理1.1 双绞线的结构- 双绞线由两根绞合在一起的细线组成，通常有两对线组成一根双绞线。

绞合的方式可以是顺时针或逆时针。

- 绞合的目的是减少电磁辐射和互相干扰，提高信号的传输质量。

1.2 双绞线的工作原理- 双绞线利用两根线之间的磁场形成的电流互相干扰的原理来减少外部干扰的影响。

- 当信号通过双绞线传输时，两根线之间的磁场会导致电流的产生，从而减小干扰的影响。

- 双绞线能够有效地抑制电磁辐射和互相干扰，提高信号的传输质量。

二、双绞线的制作过程2.1 材料准备- 选择合适的绞线材料，一般选择铜线作为绞合的线材。

- 准备好绞合双绞线所需要的绞合工具，如绞线机、剥线钳等。

2.2 双绞线制作步骤- 第一步，剥去绞合双绞线所需长度的绝缘层。

- 第二步，将两根绞线沿着相反的方向扭绞在一起。

- 第三步，使用绞线工具将绞合的双绞线进行整齐地缠绕，确保绞合的紧密度和均匀度。

- 第四步，给绞合的双绞线套上保护套，以增加线材的结构强度和使用寿命。

- 第五步，对制作好的双绞线进行外观检查，确保线材的外观完好无损。

三、双绞线的质量测试3.1 电气测试- 使用万用表分别测量双绞线的电阻、电容和电感等电气参数，以评估线材的质量。

- 电阻值的大小反映了双绞线的导电性能，电容和电感的大小则反映了线材对信号的传输和抗干扰能力。

3.2 传输测试- 使用信号发生器和示波器，将信号输入到双绞线中，通过示波器观察输出的信号波形和幅度，以评估双绞线传输质量的好坏。

- 在传输测试中，要注意双绞线的传输性能、抗干扰性能和信号失真情况等指标。

双绞线连接组网实验报告1. 了解双绞线连接组网的原理和步骤。

2. 学习如何正确连接双绞线以建立网络连接。

3. 检验网络连接的可靠性和稳定性。

实验材料：1. 双绞线：Cat5或Cat6级别的双绞线。

2. 网络设备：路由器、交换机等。

3. 电脑：用于进行网络连接测试。

4. 相关工具：剥线钳、压线钳、插头、测试仪等。

实验步骤：1. 准备工作：确认实验所需材料是否齐全，保证双绞线的质量良好，确保工具的正常使用。

2. 确定网络拓扑结构：根据实验需求和要连接的设备数量，决定网络的拓扑结构，例如星型、总线型或环形等。

3. 根据网络拓扑结构，测量双绞线的长度，确保足够的长度连接各个设备。

4. 剥开双绞线外皮：使用剥线钳或剥线工具，将双绞线外皮剥开，揭示出8根不同颜色的线。

5. 对每根线进行整齐的排列：将每根线按照规定的顺序进行整齐排列，例如按照T568B标准，排列顺序为橙白、橙色、绿白、蓝色、蓝白、绿色、棕白、棕色。

6. 对排列好的线剪短，保留合适长度。

使用剪线钳剪断线杆末端多余的线长，以便后续的连接工作。

7. 连接RJ45插头：将合适长度的线按照正确的顺序插入到RJ45插头中，确保每根线都插入到正确的插孔中，并且插头与线杆之间无多余的空隙。

8. 压接RJ45插头：使用压线钳对插头和线杆进行压接，确保插头和线杆的连接紧固牢固，无松动现象。

9. 重复以上步骤，对其他设备的双绞线进行相同的连接操作。

10. 将连接好的双绞线插入到相应的设备端口中，例如路由器的LAN口或交换机。

11. 定位连接错误：如果网络无法正常工作，使用测试仪来检测连接是否存在错误，并根据测试结果进行相应的调整。

实验结果和分析：通过连接组网的实验操作，我们成功地建立了一个双绞线连接的网络。

网络连接的可靠性和稳定性得到了验证。

在测试过程中，我们使用测试仪对连接进行了检测，确保每个设备与网络连接的质量良好，没有松动或者错误连接的情况出现。

同时，我们还测试了网络连接的速度和稳定性。
