双绞线的制作实验报告-(6061)

双绞线制作实训报告
双绞线制作实训报告
一、实训过程
1、材料准备
1.1、准备双绞线。

首先，准备需要使用的双绞线，根据线缆长度以及需要接头的数量去选择适当的双绞线。

1.2、准备热风枪、剥线钳以及其他工具。

然后，准备好热风枪、剥线钳以及其他必要的工具，这些工具在制作双绞线时非常重要。

2、热风枪焊接线头
开始热风枪焊接线头之前，先将双绞线剥开，并将剥开的钢丝用剥线钳分离出来，然后用热风枪对线头进行焊接，接头要牢固，不能有漏线的情况，焊接完成后再用热风枪对线头进行保护处理。

3、拧固螺母
焊接完成后，拧固螺母，确保螺母牢固地固定在接头上，避免接头被松动。

4、插入保护套
最后，将保护套插入双绞线接头，确保接头处的正确性，并防止阻碍接头两端的线缆。

二、实训结果
实训完成之后，我们观察发现，双绞线接头的连接牢固，没有漏
接的情况，接头的外观完美，保护套插入正确，充分保护接头周围的线缆。

三、总结
通过双绞线制作实训，加深了对双绞线焊接、接头拧固、保护套的插入的理解和技能，进一步提升了自身专业技能。

双绞线的制作实验报告
实验名称: 双绞线的制作
实验目的:
1. 掌握双绞线的制作方法；
2. 了解双绞线的结构和特点；
3. 探究双绞线的制作对信号传输的影响。

实验器材:
1. 双绞线电缆；
2. 剥线钳；
3. 铜质连接器；
4. 扭剪工具；
5. 测试设备。

实验步骤:
1. 准备双绞线电缆：根据需要的长度剪切合适的双绞线电缆，并确保两条线对称。

2. 剥离外皮: 使用剥线钳剥离电缆外皮，露出内部的四条绞线，注意不要伤到绞线。

3. 分离绞线: 使用剥线钳将四条绞线分开，使其呈现两对。

4. 扭绞: 将两对绞线分别用扭剪工具进行扭绞，一对顺时针扭绞，另一对逆时针扭绞。

扭绞的目的是减小电磁干扰。

5. 修整并安装连接器: 使用剥线钳修整扭绞好的线头，再插入到铜质连接器中。

6. 测试: 将制作好的双绞线连接到测试设备上，进行信号传输测试。

实验结果:
制作好的双绞线能有效地减小电磁干扰，提供了良好的信号传输质量。

实验结论:
通过本实验，我们掌握了双绞线的制作方法，并了解了双绞线的结构和特点。

制作好的双绞线能够减小电磁干扰，提高信号传输质量，因此在网络和通信领域广泛应用。

实验一双绞线制作实验报告实验目的：了解双绞线的制作方法以及对于网络传输的影响。

实验材料：扁平线、尼龙线、绞线工具、量子线、网线插头。

实验过程：将扁平线和尼龙线两根，绞制成一双绞线。

具体步骤如下：1. 将扁平线和尼龙线分别剥皮，露出里面的电芯。

2. 将两根电芯并在一起，然后将它们缠绕在一起，缠绕的时候要先从中间开始，然后缠到两头，这样才能保证电芯并排排列。

同时要注意两线不能发生交错。

3. 缠绕完成后，用手轻轻推成一根。

4. 使用量子线，对为绞线的每对电芯分别涂上一层保护剂，这样可以防止电芯之间的干扰，提高电线的传输效率。

5. 使用绞线工具将绞好的线头用半开放式的绞线钳夹住，然后顺时针旋转2-3圈，拧紧固定电芯。

6. 最后，在绞好的线头两端各接一个网线插头，完成制作。

实验结果：在测试过程中，发现制作成的双绞线传输效率明显提高，传输速度更加稳定。

双绞线的制作方法，从根本上减少了干扰的影响。

此外，绞线还可以提高电线的强度和耐用性，延长电线的使用寿命。

双绞线制作方法简单，只需要将两根线并排缠绕即可。

通过绞线，可以减少干扰、提高传输效率，同时还可以增加电线的强度和耐用性。

我们利用网线插头，将绞好的线头接好，可以用于网络传输和通讯等方面。

注意事项：1. 在制作过程中，要保持电芯的整齐，不能交错或打结。

2. 在涂保护剂的时候，要均匀涂抹，不能太厚或太薄，以保证电芯之间能够充分绝缘。

3. 用绞线工具夹住线头时，不能夹的太紧，以免损坏电芯。

4. 确保网线插头的焊接质量，以免引起电线的短路或断路现象。

双绞线实验报告篇一：双绞线制作实验报告篇二：双绞线制作实验报告实验课程：计算机网络实验名称：双绞线制作实验日期：实验地点：经济管理学院实验中心指导教师：学生姓名：--电子商务实验室学号：试验机号：一．实验目的1.了解制作双绞线需要的工具；2.掌握双绞线的制作；3.掌握测试仪的使用方法；二．实验设备压线钳、双绞线、水晶头，剥线夹三．实验准备1.课前预习实验内容；2.知道实验需要的器材；3.熟记双绞线针脚的排列顺序；四．实验步骤1．剪断利用压线钳的剪线刀口剪取适当长度的网线。

原则上，剪取网线的长度应当比实际需要稍长一些。

原因有两个，一是网线的制作并不保证每次都成功，一旦失败需要剪掉水晶头后重作，这势必又需要占用一段网线；二是网线一般都在地面上或从接近地面处走线，而计算机则都放臵在工作台上，这部分距离也应当考虑进去2．剥皮用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头触及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，拔下胶皮。

这个过程跟接电线时所采用的方法差不多，只是不能用火烧，因为细导线还需要其外层的胶皮相互绝缘。

旋转压线钳和旋转双绞线都能达到将外层胶皮划开的目的，从实际效果来看似乎旋转双绞线更容易把握和控制些。

问题的关键是握紧压线钳的压力，力度过小，划不破保护胶皮，力度过大，则会连同线芯的绝缘层也被破坏，甚至会剪断线芯（铜芯很细也很脆，只要稍有划痕就有折断的危险）。

至于这个力到底用多大，无法在此作定量描述，只能由您在大量的实践中慢慢体会。

3．排序每对线都是相互缠绕在一起的，制作网线时必须将四个线对的8条细导线一一拆开、理顺、捋直，然后按照规定的线序排列整齐。

将每对线拆开前和拆开后，您都必须能够准确地分辨出各线的颜色，因为接线时必须按严格的顺序来接，不能错不能乱。

同时我们应该避免线序错乱，应该注意：将水晶头有塑料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列注意：所有8条线都不能有导线铜芯暴露的情况出现，否则很可能由于导线短路，而导致网线制作失败。

制作双绞线实验报告.doc
一、实验目的
本次实验的目的是熟悉电子科学实验中的基本原理、练习双绞线的结构和制作、了解双绞线的基本功能，掌握双绞线的交流特性和特性，为电子课程的其他实验打好基础。

二、实验内容
1、准备工具和材料：夹线钳、剪刀、绝缘胶带、双绞线、电压表仪器、万用表、导线、十二插头等。

2、按照实验步骤，正确接好电源，连接电压表仪器、万用表仪器，测量信号电压。

3、使用双绞线将被测信号连接到电压表仪器和万用表仪器上，根据实验步骤调节电压表和万用表的相应范围，测得信号电压值。

4、根据测量结果，记录双绞线在连接不同仪器时的性能特性，并分析双绞线结构与双绞线性能特性之间的关系。

三、实验结果
双绞线连接实验后，在调节针档位后，记录了电压表仪器和万用表仪器测量到的电压值，内容如下：
电压表：6.2V
万用表：6.19V
双绞线的性能特性表现在，在双绞线的正常状态下，它可以良好的传输电压。

通过本次实验，使用者可以比较准确的了解双绞线的基本功能、特性及其使用方法。

双绞线是非常实用的电子线，可以将多个不同的仪器连接起来，使一个仪器的输出信号输入到另一个仪器中，实现信号的传输及测量，进而实现电子课程各个实验的测量分析。

双绞线制作实验报告
实验目的：通过制作双绞线并测试其性能，学习双绞线的原理和应用。

实验原理：
双绞线是由两条相互缠绕的线组成的，旨在减小信号传输时的干扰。

一般情况下，每
条电线都是由多根细铜线缠绕在一起的，这样可以增加电线的柔软性，减轻绞线时的应力。

制作双绞线的过程中，需要采用双绞方法，在两个电线绞合的过程中，使得电线的旋
转方向相反，可以有效防止电磁干扰。

同时，绞线时需要保证两个线圈绞得足够紧密，以
提高双绞线的抗干扰能力。

实验材料：
1. 铜线
2. 绞线工具
3. 钳子
4. 尺子
实验过程：
1. 裁剪铜线，每条线需要裁剪15cm长度。

2. 在一端的两条线上各剥去1cm左右的绝缘层。

3. 将两条裸露的铜线叉开成“V”形，并旋转成相反方向。

4. 将两条铜线缠绕成双绞线，缠绕时需要注意方向一致，不要交替旋转。

5. 将双绞线缠绕至约3cm的长度处，将另一头的铜线剥去绝缘层，并尽可能地与已
缠好的铜线缠绕在一起。

6. 用钳子固定双绞线的结尾，完成制作。

实验结果：
通过测试，双绞线可以有效减小信号传输时的干扰，其性能优于单一铜线。

双绞线制
作的好坏对其抗干扰能力也有影响。

当制作绞线不紧密时，其抗干扰能力会受到影响。

结论：
通过制作双绞线实验，我们学习到了双绞线的优势和制作方法。

双绞线在售楼处、医院、公园、广场、车站等地点广泛使用，它可以有效降低信号的丢失率和降噪能力，保证了我们进行通信的稳定性和连续性。

双绞线实验报告引言在现代社会中，网络和通信技术的发展日新月异，无线网络和光纤通信成为常见的传输介质。

然而，在这一系列高速传输技术之前，双绞线作为传输数据的一种常用方式，曾经广泛应用于电话线路和局域网中。

本次实验旨在探究双绞线的特性以及其适用范围。

实验一：双绞线的结构双绞线由两根绝缘导线组成，这两根导线以相反的顺时针和逆时针方向绞合在一起。

这种构造使得双绞线可以有效抵抗电磁干扰和信号串扰。

我们对不同类型的双绞线进行观察和分析。

首先，我们选取了一根Cat5e双绞线进行观察。

通过显微镜的放大，我们可以看到双绞线的导线呈螺旋状，其中一根导线为白色，另一根导线为绿色。

这两根导线绞合紧密，形成了一种均匀的结构。

接下来，我们选取了一根Cat6双绞线。

与Cat5e双绞线类似，Cat6双绞线内部的导线也呈螺旋状排列，一根导线为橙色，另一根导线为白橙色。

然而，与Cat5e相比，Cat6双绞线的导线更加精细并且绞合更加紧密，以提供更高的传输速率和更低的信号损耗。

实验二：双绞线的传输特性为了了解双绞线的传输特性，我们进行了一系列实验。

首先，我们测试了不同长度的双绞线的传输速率。

我们将一台电脑连接到交换机上，交换机通过一根双绞线连接到路由器。

使用网络测试工具，我们测试了分别为5米、10米和20米的双绞线的传输速率。

实验结果显示，5米的双绞线传输速率最高，而20米的传输速率最低。

这是因为随着双绞线长度的增加，信号衰减也随之增加，导致传输速率下降。

这一实验结果表明，在设计网络布线时，双绞线的长度需谨慎考虑，避免信号的衰减。

然后，我们对双绞线在不同环境下的表现进行了测试。

我们分别将双绞线暴露在电磁辐射、高温、潮湿和机械干扰的环境中，并测试其传输性能。

实验结果显示，双绞线在电磁辐射下表现出很好的抗干扰能力，在高温环境下表现出较差的传输性能。

而在潮湿和机械干扰的环境下，双绞线的传输性能会有所折损。

这些结果对于选择适当的传输介质和布线环境提供了重要的指导。

双绞线制作及网络配置一、实验要求1.能够自己独立完成双绞线的制作2.学习网络配置的方法, 能够完成计算机直接连接通信和通过交换机连接通信。

二、实验过程1.双绞线的制作（1）双绞线也叫双扭线, 有两部分构成: 网线和水晶头。

（2）剥-----用工具从网线端头五厘米处剥掉表层的橡胶外皮。

排-----将暴露在外面的八根电路线按照顺序排列好, 并把线压平摆其。

我们采用的是EIA/TIA568B的标准, 所以排列的顺序为: 1.橙白 2.橙 3.绿白 4.蓝 5.蓝白 6.绿 7.棕白 8.棕如果采用A标准则是把1和3,2和6交换位置即可。

（3）插----通过和水晶头比较后, 确定彩色线的长度, 用工具剪齐, 把水晶头带卡的一边向着手心, 把线插入水晶头里面, 确定线全部插入。

且灰色橡胶外皮有部分在水晶头内。

压线---用压线的工具把水晶头放入其中, 然后用力压, 与此同时用手将彩线慢慢的往里推, 保证线全部进入水晶头里面。

使彩线与水晶头上的金属片接触完好。

测----将做好的双绞线插入测量的工具中, 便可观察出制作是否成功。

而且可以知道那根线是工作的, 通过检测可以检查问题并及时改正。

实验完成后将实验用具交还至老师处, 收拾好实验桌。

2.网络配置（1）集线器用于物理层的连接通信, 而交换机用于数据链路层的连接通信（2）计算机直接通过集线器连接通信1.先以C类内部地址配置计算机四台电脑的IP地址分别设为192.168.1.2 192.168.1.3 192.168.1.4192.168.1.5 （本机）2.通过网线直接通过集线器连接两台计算机（能Ping通）打开命令指示符输入Ping 192.168.1.4 按下ENTER 会出现如下结果: 打开IRIS 软件运行, 得到如下结果（2）通过交换机连接通信1.通过交换机将两台计算机连接组成LAN （能相互Ping通）打开命令指示符, 输入Ping 192.168.1.4 按下ENTER 会出现如下结果:将组建的LAN连接到出口交换机 , 打开IRIS 软件运行, 得到如下结果集线器和交换机的区别: 比如有a b c d 四台机子,用集线器连起来,它们在互相通信的时候,比如a要把数据传给b,但同时c也要传给d,它们是不能同时进行的,也就是说a传给b数据的时候,c不能传数据给d.而交换机可以让它们同时进行.。

制作双绞线实验报告第一篇：制作双绞线实验报告实验1 制作双绞线一、实验目的（1）理解双绞线的结构和特点。

（2）掌握100M双绞线的制作技能。

（3）学会双绞线测线仪的使用。

二、实验材料和设备（1）双绞线若干米；（2）RJ-45水晶头4个；（3）双绞线制作钳子1把；（4）测线仪1个。

三、实验原理（1）直通线：两边为相同线序，一般以568B为标准，一般用于不同类设备的连接，如计算机-交换机、交换机-路由器等。

（2）交叉线：一端为568A，另一端为568B，一般用于相同设备的连接，如计算机-计算机、计算机-路由器、交换机-交换机等。

(3)四、实验过程1.剪线:先用钳子将网线的一端剪齐，然后将剪齐的一端插入到钳子用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮，拔下胶皮。

2.理线：剪掉线的外皮后可以看到四对芯线，将四对芯线分开，并将线对扭开，按照统一的排列顺序排列，要注意每条芯线都要拉直，并相对分开排列，不能重叠。

3.排线：按照EIA/TIA 568A 或 EIA/TIA 568B 标准排列芯线。

4.齐线：将已经排好的芯线并列一排，再用钳子在垂直于芯线排列方向将芯线剪齐。

5.插线：左手水平握住水晶头，塑料扣的一面朝下，开口朝右，将剪齐的双绞线插入水晶头中，插时要将将各条芯线插到水晶头的底部，不能弯曲。

6.压线：确认所有芯线都插到水晶头底部后，将水晶头放入钳子的压线缺口处，用钳子压插好线的水晶头，压紧，用手轻拉网线，确保网线和水晶头连接紧密。

7.测线：用测线仪测验双绞线是否制作成功，如果线的连接方式是交叉线，则左右1和3同时亮，2和6同时亮，其余一一对应；如果是直通线，则左右灯亮时一一对应。

五、实验结论这是第一次接触怎样制作双绞线，在制作完成测验以后，觉得有很多事项都要注意。

首先，在开始选双绞线，既不能太长，也不能太短，太短不能使用，最长不能超过100米，因为双绞线的传播极限就是100米；然后，在剪线的时候力量、长短要适中，力量太大会将线剪断或者剪破，会导致芯线之间短路或不通，影响通信质量；在排线和齐线过程中，左手一定要紧握已排好的芯线，否则芯线会移位；插线时，一定要插到底，否则芯线会接触不良，影响通信质量或者芯线松动增加磨损速度；最后测试时，要注意检测亮灯是否正确，以保证双绞线的质量。

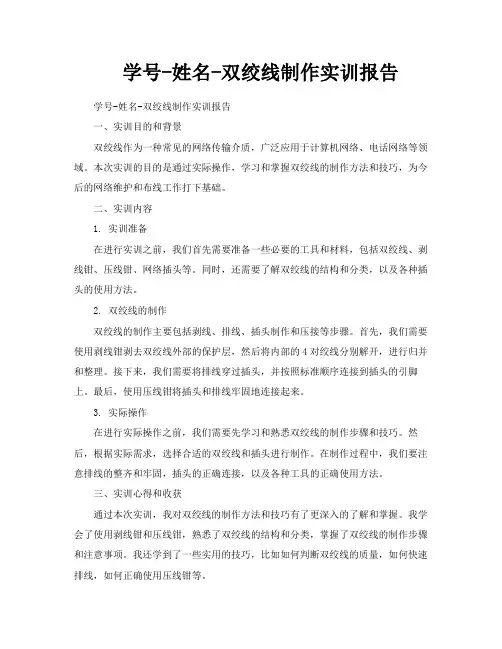

学号-姓名-双绞线制作实训报告学号-姓名-双绞线制作实训报告一、实训目的和背景双绞线作为一种常见的网络传输介质，广泛应用于计算机网络、电话网络等领域。

本次实训的目的是通过实际操作，学习和掌握双绞线的制作方法和技巧，为今后的网络维护和布线工作打下基础。

二、实训内容1. 实训准备在进行实训之前，我们首先需要准备一些必要的工具和材料，包括双绞线、剥线钳、压线钳、网络插头等。

同时，还需要了解双绞线的结构和分类，以及各种插头的使用方法。

2. 双绞线的制作双绞线的制作主要包括剥线、排线、插头制作和压接等步骤。

首先，我们需要使用剥线钳剥去双绞线外部的保护层，然后将内部的4对绞线分别解开，进行归并和整理。

接下来，我们需要将排线穿过插头，并按照标准顺序连接到插头的引脚上。

最后，使用压线钳将插头和排线牢固地连接起来。

3. 实际操作在进行实际操作之前，我们需要先学习和熟悉双绞线的制作步骤和技巧。

然后，根据实际需求，选择合适的双绞线和插头进行制作。

在制作过程中，我们要注意排线的整齐和牢固，插头的正确连接，以及各种工具的正确使用方法。

三、实训心得和收获通过本次实训，我对双绞线的制作方法和技巧有了更深入的了解和掌握。

我学会了使用剥线钳和压线钳，熟悉了双绞线的结构和分类，掌握了双绞线的制作步骤和注意事项。

我还学到了一些实用的技巧，比如如何判断双绞线的质量，如何快速排线，如何正确使用压线钳等。

通过实际操作，我不仅提高了自己的动手能力和操作技巧，还培养了自己的耐心和细致的工作态度。

我发现，在双绞线的制作过程中，每一个细节都非常重要，任何一个小的错误都可能导致整个连接的失败。

因此，只有细心和耐心才能保证制作出高质量的双绞线。

此外，本次实训还让我认识到了网络布线和维护工作的重要性。

合理的网络布线可以提高网络传输速度和稳定性，减少信号干扰和数据丢失的可能性。

而维护工作则可以及时发现和解决网络故障，保障网络的正常运行。

总之，通过本次实训，我不仅学到了实际操作技能，还培养了自己的工作态度和责任心。
