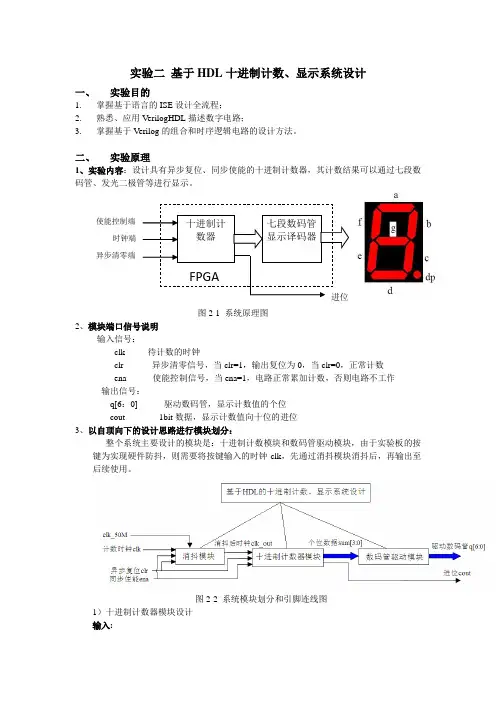

实验二 基于HDL 十进制计数、显示系统设计一、 实验目的1. 掌握基于语言的ISE 设计全流程；2. 熟悉、应用VerilogHDL 描述数字电路；3. 掌握基于Verilog 的组合和时序逻辑电路的设计方法。
二、 实验原理1、实验内容：设计具有异步复位、同步使能的十进制计数器，其计数结果可以通过七段数码管、发光二极管等进行显示。
图2-1 系统原理图 2、模块端口信号说明输入信号：clk -------待计数的时钟clr ---------异步清零信号，当clr=1，输出复位为0，当clr=0，正常计数 ena---------使能控制信号，当ena=1，电路正常累加计数，否则电路不工作 输出信号：q[6：0]---------驱动数码管，显示计数值的个位 cout -----------1bit 数据，显示计数值向十位的进位3、以自顶向下的设计思路进行模块划分：整个系统主要设计的模块是：十进制计数模块和数码管驱动模块，由于实验板的按键为实现硬件防抖，则需要将按键输入的时钟clk ，先通过消抖模块消抖后，再输出至后续使用。
图2-2 系统模块划分和引脚连线图1）十进制计数器模块设计 输入:使能控制端异步清零端时钟端CLK -------待计数的时钟CLR ---------异步清零信号，当CLR =1，输出复位为0，当CLR =0，正常计数ENA---------使能控制信号，当ENA=1，电路正常累加计数，否则电路不工作输出：SUM[3:0]---------- 计数值的个位。
即，在CLK上升沿检测到SUM=9时，SUM将被置0，开始新一轮的计数。
COUT ------------计数值的十位进位，即：只有在时钟CLK上升沿检测到SUM=9时，COUT将被置1，其余情况下COUT=0;在设计中可以使用always，if-else-if语句实现，设计中注意不要在两个以上的always 模块中对同一个变量进行赋值，否则会产生多重赋值源（multi-source）的问题。
《HDL语言硬件设计》实验报告设计输入与门级结构建模仿真一、实验目的：1、掌握简单门级结构建模电路的设计方法。
2、初步掌握ModelSim6.0软件的基本操作与应用。
3、初步了解verilog建模仿真的设计全过程。
二、实验设备：PC机ModelSim6.0开发软件三、试验要求：学习使用ModelSim6.0设计软件。
学习文本编辑器使用，掌握文本编辑器的输入方法，完成4选1多路选择器结构建模的输入，并完成仿真。
四、实验：写出4选1多路选择器的模块代码，并对其进行仿真得出仿真结果，并分析仿真结果。
四选一多路选择器仿真程序module MUX4x1(Z,D0,D1,D2,D3,S0,S1);input D0,D1,D2,D3,S0,S1;output Z;wire T1,T2,T3,T4;and(T0,D0,S1bar,S0bar),(T1,D1,S1bar,S0),(T2,D2,S1,S0bar),(T3,D3,S1,S0);not(S1bar,S1),(S0bar,S0);or(Z,T0,T1,T2,T3);endmodule仿真模块代码`timescale 10ns/1nsmodule test_MUX4x1;reg[3:0]d;reg[1:0]s;wire out;MUX4x1 mymux(out,d[0],d[1],d[2],d[3],s[0],s[1]);initialbegin$moniter($time,"d=%b,s[1]=%b,s[0]=%b,out=%b\n",d,s[1],s[0],out);d=4'b1010;s=2'b00;//$display($time,"d=%b,s[1]=%b,s[0]=%b,out=%b\n",d,s[1],s[0],out); #5 s=2'b00;//$display($time,"d=%b,s[1]=%b,s[0]=%b,out=%b\n",d,s[1],s[0],out); #5 s=2'b01;//$display($time,"d=%b,s[1]=%b,s[0]=%b,out=%b\n",d,s[1],s[0],out); #5 s=2'b10;//$display($time,"d=%b,s[1]=%b,s[0]=%b,out=%b\n",d,s[1],s[0],out); #5 s=2'b11;//$display($time,"d=%b,s[1]=%b,s[0]=%b,out=%b\n",d,s[1],s[0],out); #100 $stop;endendmodule仿真结果（3）实验心得心得体会：每一种语言都有其特点，在编程时必须认真看相关书籍，并从中找到其逻辑思路，快速起草程序大纲。
基于HDL输入法分频器的设计实验心得和经验总结基于 HDL 输入法分频器的设计实验心得和经验总结，主要写了自己对 HDL 输入法的看法，设计目标等。
在设计前期准备阶段，要求掌握的软件工具有： PS、 CDR、 ai、 photoshop、 logicpc、AutoCAD、 CorelDRAW、 Flash。
其他网络资源：搜索引擎。
输入法是现代社会中必不可少的工具之一，它们能够让我们表达出更多的情感并且展示给世界上所有的人，这样使我们通讯方便起来，在中国互联网信息化发展迅速的今天，输入法已成为我们生活中必不可缺的一部分，它们正在逐渐取代键盘打字而成为我们日常交流的重要工具。
输入法主要包括拼音输入法、五笔输入法、笔画输入法、英文输入法以及手写输入法。
在此本人想介绍一下关于汉语拼音输入法的设计。
第二章关键词：声明语言，输入法首先要做到的就是设计合理的声明语言，由于我们的汉语是方块形式，所以应该用声明语言把每个汉字变成符号进行输入。
在这里声明语言主要指的是符号和数据库，符号是由声明语言构造的，声明语言存储着每个汉字，当你选择某个汉字后，声明语言根据你的需要提供相应的符号。
这样既节省了大量的时间又保证了输入的质量。
例如：“好”字是由“女”和“子”组成的，那么我们就可以3x3=9个汉字（女）+1个符号（子），即：“女子”；同理，还有“去”、“水”等。
在设计中应注意：一定要确定你所设计的声明语言，这将决定你的设计的效率。
我认为设计任何东西都要从最简单的开始，如果太复杂就无法解决问题，因此要抓住问题的核心，才能真正解决问题。
这些东西在网上很容易找到，只要你留心观察就会发现，并且可以学习别人的优点加以改进。
但在这个设计过程中我也遇到了许多困难，因此也积累了一些经验。
第三章关键词：说话人的语气在平时聊天的过程中，经常会听见两种截然不同的语气，一种是“你怎么搞的？！”另外一种则是“嗯，知道了”或者“哦”等类似的语气，这是为什么呢？原来，前者带有强烈的责怪语气，而后者则带有谦虚的语气。
实验二7段数码显示译码器【实验目的】1．设计七段显示译码器，并在实验板上验证2．学习V erilog HDL文本文件进行逻辑设计输入；3．学习设计仿真工具的使用方法；【实验内容】1．实现BCD/七段显示译码器的“Verilog ”语言设计。
说明：7段显示译码器的输入为：IN0…IN3共5根，7段译码器的逻辑表同学自行设计，要求实现功能为：输入“0…15 ”（二进制），输出“0…9…F ”（显示数码），输出结果应在数码管（共阴）上显示出来。
2．使用工具为译码器建立一个元件符号3．设计仿真文件，进行验证。
4．编程下载并在实验箱上进行验证。
【实验原理】7段数码是纯组合电路。
通常的小规模专用IC，如74或4000系列的器件只能作十进制的BCD码译码，然而数字系统的数据处理和运算都是二进制的，所以输出表达式都是十六进制的。
为了满足十六进制数的译码显示，最方便的方法就是利用Verilog译码程序在FPGA/CPLD中实现。
首先要设计一段程序。
该程序可按照例3-2的case语句表述方法，再根据表4-2的真值表写出程序。
者输入的4位码为A【3:0】，输出控制7段共阴数码管的7位数据位LED7S【6:0】。
输出信号LED7S的7位分别接图4-74的工银数码管的7个段，高位在左，低位在右。
【程序源代码】（加注释）module LED (IN,led7);input[3:0] IN;output[6:0] led7; //定义输出信号reg[6:0] led7; //定规输出信号位7位的寄存器变量always@(IN) //IN为敏感性信号begin //主块开始case(IN) //使用了case语句4'b0000: led7<=7'b0111111;4'b0001: led7<=7'b0000110;4'b0010: led7<=7'b1011011;4'b0011: led7<=7'b1001111;4'b0100: led7<=7'b1100110;4'b0101: led7<=7'b1101101;4'b0110: led7<=7'b1111101;4'b0111: led7<=7'b0000111;4'b1000: led7<=7'b1111111;4'b1001: led7<=7'b1101111;default: led7<=7'b0111111;endcaseend //主块结束endmodule【仿真和测试结果】【硬件仿真结果：】【实验心得和体会】通过这次的7段数码显示译码器实验，我对EDA有了进一步的了解，对QuartusII有了了解以及在QuartusII的使用上有了一些经验。
