500kV超高压线路新型线路保护装置的改造应用

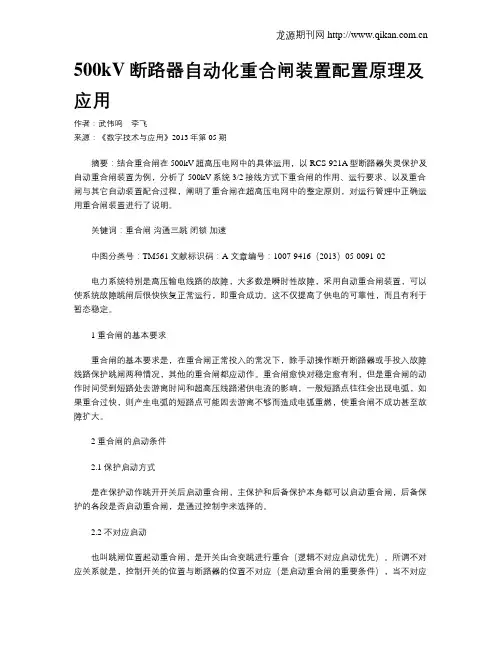

500kV断路器自动化重合闸装置配置原理及应用作者：武伟鸣李飞来源：《数字技术与应用》2013年第05期摘要：结合重合闸在500kV超高压电网中的具体运用，以RCS-921A型断路器失灵保护及自动重合闸装置为例，分析了500kV系统3/2接线方式下重合闸的作用、运行要求、以及重合闸与其它自动装置配合过程，阐明了重合闸在超高压电网中的整定原则，对运行管理中正确运用重合闸装置进行了说明。

关键词：重合闸沟通三跳闭锁加速中图分类号：TM561 文献标识码：A 文章编号：1007-9416（2013）05-0091-02电力系统特别是高压输电线路的故障，大多数是瞬时性故障，采用自动重合闸装置，可以使系统故障跳闸后很快恢复正常运行，即重合成功。

这不仅提高了供电的可靠性，而且有利于暂态稳定。

1 重合闸的基本要求重合闸的基本要求是，在重合闸正常投入的常况下，除手动操作断开断路器或手投入故障线路保护跳闸两种情况，其他的重合闸都应动作。

重合闸愈快对稳定愈有利，但是重合闸的动作时间受到短路处去游离时间和超高压线路潜供电流的影响，一般短路点往往会出现电弧，如果重合过快，则产生电弧的短路点可能因去游离不够而造成电弧重燃，使重合闸不成功甚至故障扩大。

2 重合闸的启动条件2.1 保护启动方式是在保护动作跳开开关后启动重合闸，主保护和后备保护本身都可以启动重合闸，后备保护的各段是否启动重合闸，是通过控制字来选择的。

2.2 不对应启动也叫跳闸位置起动重合闸，是开关由合变跳进行重合（逻辑不对应启动优先）。

所谓不对应关系就是，控制开关的位置与断路器的位置不对应（是启动重合闸的重要条件），当不对应时使重合闸回路接通。

运行中开关误碰或偷跳（即对开关机构不良引起自动掉闸）时也能产生“不对应”状态而启动。

3 重合闸方式的选择重合闸装置可实现：（1）单相重合闸：单相跳闸单合，多相跳闸不合；（2）三相重合闸：任何故障三跳三合；（3）综合重合闸：单相故障单跳单合，多相故障三跳三合。

论500kV线路保护的升级改造分析作者：张健沈立张贤兴来源：《城市建设理论研究》2013年第31期摘要：500kv线路供电系统是电力系统中重要的一部分，它的安全、稳定．可靠等方面直接影响到人们用电的畅通，以及电力系统的正常运行。

本文对500kV线路保护升级改遗的重要性做出了简单介绍，并且通过500kV线路保护升级改违中存在的安全隐忘进行了深入的分析。

对500kV线路保护升级改遣安全防范措施进行了进一步的探讨，以期为500kV线路保护升级改违工作的发展提供有效的理论依据。

关键词：500kV线路；保护升级改造；安全隐患中图分类号：U223 文献标识码：A前言：作为人类生产生活必不可少的能源，电能的重要性是不可忽视的，那么作为提供电能的电力系统，如果它出现了故障就会直接影响电能的使用，从而给我们的生活带来巨大的影响。

500kV供电系统是构成电力系统的一部分，并且它还是城市电网的重要组成部分。

因此在电力系统中，500kV继电保护装置的运行维护十分重要。

1. 500kV线路保护升级改造的重要性500kV线路是电力系统的重要组成部分，其覆盖的面积非常大，而且在运行时环境也很复杂，所以一旦它有故障发生，就会严重影响到电力系统的正常运行。

线路的保护升级改造的安全防范可以有效的确保500kV线路的正常运行，因此要全面加强线路保护升级改造的安全性能。

500kV线路能够安全、可靠地运行，有利于人们生活用电的畅通，如果500kV线路发生了故障就会涉及到电力系统能否正常运行，因此对于500kV线路的保护升级改造应该全面的遵循有关标准以及相应的国家规范。

500kV系线路的保护升级改造能够有效的提高电力系统安全运行的可靠性，并最大限度地保证供电的安全和供电的可靠。

2. 500kV线路保护升级改造中存在的安全隐患500kV线路保护升级改造为新的保护装置，在改造过程中的潜在的隐患主要有以下几个方面。

2.1电源短路500kV线路保护升级改造中，在旧保护屏退出之前，必须注意的是要断掉保护装置的直流电源、屏内照明的交流电源以及打印机等装置设备，然后才能拆除相应的二次线和电缆装置，从根本上避免和消除由于直流电流断开不彻底所造成的电源短路等不良状况的发生，从而保证人员安全以及线路正常的、安全的运行。

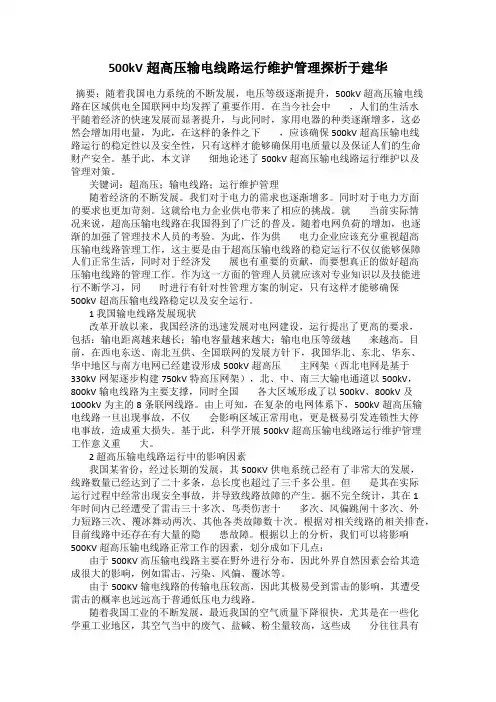

500kV超高压输电线路运行维护管理探析于建华摘要：随着我国电力系统的不断发展，电压等级逐渐提升，500kV超高压输电线路在区域供电全国联网中均发挥了重要作用。

在当今社会中，人们的生活水平随着经济的快速发展而显著提升，与此同时，家用电器的种类逐渐增多，这必然会增加用电量，为此，在这样的条件之下，应该确保500kV超高压输电线路运行的稳定性以及安全性，只有这样才能够确保用电质量以及保证人们的生命财产安全。

基于此，本文详细地论述了500kV超高压输电线路运行维护以及管理对策。

关键词：超高压；输电线路；运行维护管理随着经济的不断发展。

我们对于电力的需求也逐渐增多。

同时对于电力方面的要求也更加苛刻。

这就给电力企业供电带来了相应的挑战。

就当前实际情况来说，超高压输电线路在我国得到了广泛的普及。

随着电网负荷的增加，也逐渐的加强了管理技术人员的考验。

为此，作为供电力企业应该充分重视超高压输电线路管理工作，这主要是由于超高压输电线路的稳定运行不仅仅能够保障人们正常生活，同时对于经济发展也有重要的贡献，而要想真正的做好超高压输电线路的管理工作。

作为这一方面的管理人员就应该对专业知识以及技能进行不断学习，同时进行有针对性管理方案的制定，只有这样才能够确保500kV超高压输电线路稳定以及安全运行。

1 我国输电线路发展现状改革开放以来，我国经济的迅速发展对电网建设，运行提出了更高的要求，包括：输电距离越来越长；输电容量越来越大；输电电压等级越来越高。

目前，在西电东送、南北互供、全国联网的发展方针下，我国华北、东北、华东、华中地区与南方电网已经建设形成500kV超高压主网架（西北电网是基于330kV网架逐步构建750kV特高压网架），北、中、南三大输电通道以500kV，800kV输电线路为主要支撑，同时全国各大区域形成了以500kV、800kV及1000kV为主的8条联网线路。

由上可知，在复杂的电网体系下，500kV超高压输电线路一旦出现事故，不仅会影响区域正常用电，更是极易引发连锁性大停电事故，造成重大损失。

500kV线路保护装置故障及解决对策摘要：在电力系统发展运行中，500kV线路在电能输送方面发挥着非常重要的作用，而保护装置作用主要表现在保障线路的稳定可靠运行方面。

所以，如果电力系统运行过程中线路保护装置出现了相应故障，将会对电力系统的可靠运行造成不良影响。

所以，围绕500kV线路保护装置故障进行分析具有必要性，从而制定合理可行的应对措施。

关键词：500kV线路；保护装置；故障分析引言：近年来工业生产和人们生活对电能的需求量逐年增加，加之科学技术的高速发展和电力设备的持续性更新，在这种情况下，加强新型线路保护装置的开发和运用具有必要性，从而为500kV线路的平稳运行提供保障。

为有效避免500kV线路保护装置故障，应关注线路保护装置运行情况，并对线路保护装置定期开展检修工作，加大装置维护力度。

1 500kV线路常见保护配置高压线路属于供电系统的重要组成部分，其优势表现在多个方面，比如其结构具有可靠性，可以实现大规模和远距离的电力输送，可以为电网运行的安全性和稳定性提供保障。

所以，500kV线路保护配置使用具有必要性。

对该线路所使用的保护装置应具有安全性与可靠性。

在当前的高压输电系统中，光纤通信、远方跳闸等保护方式的应用比较常见，而微机装置、电磁型继电器在较低压的高压线路中应用更具有适宜性。

一般500kV变电站都是3/2接线方式，线路保护电流来源于2个断路器，保护配置是两套线路主保护，2个断路器各自有断路器保护。

当其中一套线路保护装置在更改定值等原因退出时，另外一套承担着“重任”，必须稳定可靠。

在500kV线路保护配置中，常见的保护方式包括纵联保护、差动保护、过流保护、零序保护等。

通过合理应用这些保护配置，能够有效地保障线路的稳定可靠运行，提升供电系统运行水平。

2 500kV线路保护装置常见故障类型分析2.1硬件故障500kV线路保护装置的硬件故障通常表现为电源、CPU及存储器等故障，装置这一类型故障的出现，将会对保护装置的平稳运行和功能正常发挥造成限制，在严重情况下还会导致不能正常启动。
