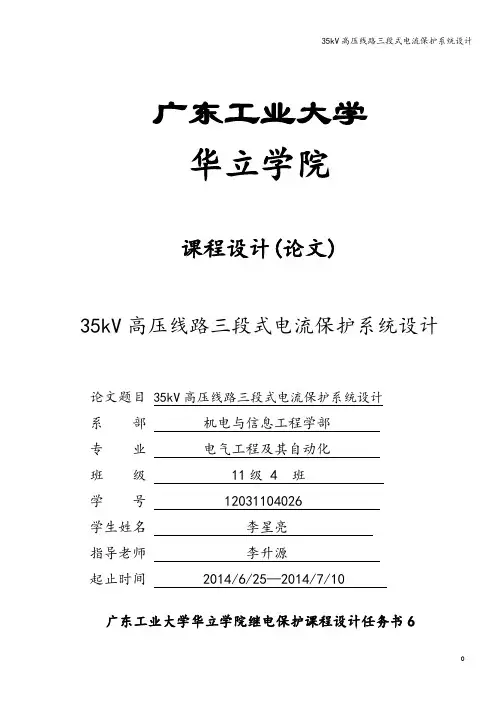

35kV高压线路三段式电流保护系统设计
广东工业大学
华立学院
课程设计（论文）
35kV高压线路三段式电流保护系统设计
论文题目35kV高压线路三段式电流保护系统设计
系部机电与信息工程学部
专业电气工程及其自动化
班级 11级 4 班
学号 12031104026
学生姓名李星亮
指导老师李升源
起止时间 2014/6/25-2014/7/10 广东工业大学华立学院继电保护课程设计任务书6
题目名称35kV高压线路三段式电流保护系统设计
学部机电与信息工程学部
专业班级11电气4班
姓名李星亮
学号12031104026
一、原始数据
为图示的35kV单侧电源线路1处设计一个三段式电流保护系统。
原始数据：线路1的最大负荷电流为90A；电流互感器的变比为n TA=200/5（仅A、C两相安装有电流互感器，B相没有安装）；线路2的定时限过电流保护的动作时限为1.5s；最大运行方式K1、K2、K3点三相短路的短路电流和最小运行方式K1、K2、K3点两相短路的短路电流见下表：
短路点K1 K2 K3
最大运行方式三相短路/A 3500 1000 368
最小运行方式两相短路/A 3030 866 317
二、应完成的工作
1 绘制35kV线路三段式电流保护的原理图和展开图。
2 根据给定的原始数据，计算各段电流保护的一、二次动作电流和动作时限。
3 选择设备，并以表格的形式列出设备清单。
4 进行成本核算。
四、论文提纲
1 引言
2 设计的原始数据
3 系统组成和工作原理
3.1 原理接线图和展开图
3.2 工作原理
4 动作电流和动作时限计算
4.1 电流Ⅰ段动作电流和动作时限的计算
4.2 电流Ⅱ段动作电流和动作时限的计算
4.3 电流Ⅲ段动作电流和动作时限的计算
5 设备选择
6 成本核算
7 结束语
五、课程设计文档装订顺序
1 封面
2 任务书
3 论文
注意：（1）不要把附录中的“论文格式范文”装订在里面。
（2）任务书和论文分别编页码；封面不编页码。
目录
摘要 (4)
1.引言 (4)
2.设计的原始数据 (5)
3.系统组成和工作原理 (5)
3.1 原理接线图和展开图 (5)
3.2 工作原理 (6)
4.动作电流和动作时限计算 (7)
4.1 电流Ⅰ段动作电流和动作时限的计算 (7)
4.2 电流Ⅱ段动作电流和动作时限的计算 (7)
4.3 电流Ⅲ段动作电流和动作时限的计算 (8)
5.设备选择 (8)
6.成本核算 (9)
7.结束语 (9)
【参考文献】 (9)
35kV高压线路三段式电流保护系统设计
摘要：电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。本次课程设计以电网的某条线路为例进行了三段式电流保护的分析设计。重点进行了电路的化简，短路电流的求法，继电保护中电流保护的具体计算。
关键字：35KV线路，继电保护，三段式电流保护
1.引言
电力系统继电保护技术，是随电力系统的发展而发展起来的一门专业技术。电力系统的发展，使发电设备容量和供电范围不断扩大，电压等级不断提高，电力系统的网络也越来越复杂。这对于保证电力系统安全、可靠、稳定运动必不可少的继电保护技术，便提出了越来越高的要求，从而也就有了电力系统继电保护原理和装置从简单到复杂的发展过程。
再次我们所介绍的继电保护原理及装置主要用于35KV输电线路中。35KV电力系统属中性点
非直接接地系统，其中性点或经消弧线圈接地或不接地；对于相间短路和单相接地，由于接地电流小，三相电压仍能保持平衡，对用户没有很大的影响。因此，单相接地保护一般动作于信号，但单相接地对人身和设备的安全产生危害时，就应动作于断路器跳闸，故均应装设相应的继电保护装置，一般由具有阶梯时限特性的多段式保护构成。
为提高供电的可靠性尽快将故障从系统中切除，本次设计主要采用的是三段式电流保护和单相接地保护。着重介绍了这两种保护的工作原理，并对其保护进行了详细整定分析，以便更好的为该线路配备一套优良的继电保护装置，提高该线路的选择性，速动性、灵敏性、可靠性的要求，使得该电网可靠、简单、经济、正常运行。
2.设计的原始数据
为图示的35kV单侧电源线路1处设计一个三段式电流保护系统。
原始数据：线路1的最大负荷电流为90A；电流互感器的变比为n TA=200/5（仅A、C两相安装有电流互感器，B相没有安装）；线路2的定时限过电流保护的动作时限为1.5s；最大运行方式K1、K2、K3点三相短路的短路电流和最小运行方式K1、K2、K3点两相短路的短路电流见下表：
短路点K1 K2 K3
最大运行方式三相短路/A 3500 1000 368
最小运行方式两相短路/A 3030 866 317
3.系统组成和工作原理
3.1 原理接线图和展开图
