探究球笼式等速万向节的球面配合球笼式等速万向节是一种机械传动装置，它可以在轴线方向上传递力矩，同时可以在角位移方向上传递力矩，因此它被广泛应用于汽车和机械设备的转向系统中。

球笼式等速万向节的球面配合是保证它正常工作的重要部分之一，它可以有效地减小传动过程中的摩擦和磨损，保证传动效率和寿命。

球笼式等速万向节的球面配合主要由两部分组成，一部分是内套件的内球面，另一部分是外套件的外球面。

内外球面的质量和加工精度直接影响着球笼式等速万向节的传动效率和使用寿命。

在本文中，我们将探讨球笼式等速万向节球面配合的制作工艺以及对传动性能的影响。

球笼式等速万向节的球面配合通常采用强化的合金钢材料制作，这种材料具有良好的耐磨性和强度，可以承受高速旋转和大扭矩的作用。

在制作过程中，首先需要对球面进行精密的数控车削加工，以保证其尺寸和形状的精度。

然后，通过热处理和表面镀层等工艺对球面进行强化处理，以提高其表面硬度和耐磨性。

这样制作出来的球面配合具有良好的表面光洁度和精度，可以有效地减小摩擦和磨损，提高传动效率和使用寿命。

球笼式等速万向节的球面配合在安装过程中需要严格控制其配合间隙和润滑情况。

配合间隙是指内外球面之间的间隙，如果间隙过大会导致传动过程中产生震动和噪音，影响传动平稳性和寿命；如果间隙过小会导致摩擦增大，影响传动效率。

在安装过程中需要严格按照要求进行间隙调整和检测。

球面配合在工作过程中需要保持良好的润滑状态，以减小摩擦和磨损。

通常采用高温润滑脂或液体润滑方式，以确保球面配合在高速旋转和大扭矩下的正常工作。

球笼式等速万向节的球面配合对传动性能的影响主要体现在传动效率和使用寿命两个方面。

良好的球面配合可以减小摩擦和磨损，提高传动效率；通过合理的间隙设计和润滑保养可以延长球笼式等速万向节的使用寿命。

在制作和安装过程中需要严格控制质量，保证球面配合的精度和润滑状态，以保证球笼式等速万向节的正常工作。

球笼（等速万向节）技术资料本为主要介绍等球笼(以下称等速万向节)，的相关技术参数及分析资料。

第一节等速万向节设计的最新动态与方向等速万向节广泛应用于前置前驱轿车的转向驱动桥中。

驱动桥中。

靠近车轮侧，一、靠近车轮侧，即外侧的等速万向节通常采用Birfield(固定型)球笼式万向节，(固定型)球笼式万向节，通常采用允许传动轴(驱动轴)夹角变化。

允许传动轴(驱动轴)夹角变化。

桑塔纳2000奥迪、奥拓、丰田、2000、桑塔纳2000、奥迪、奥拓、丰田、日产等上海捷迈公司生产的固定型球笼式万向节InnerRaceBallsCageOuterRace圆弧槽滚道型球叉式万向节，圆弧槽滚道型球叉式万向节，也是等速万向但每次只有两个钢球传力，节，但每次只有两个钢球传力，传递转矩能力较小;钢球磨损较快，使钢球与滚道间的预紧较小;钢球磨损较快，力减小，会破坏传动的等速性。

力减小，会破坏传动的等速性。

不适合高速和连续运转工况，较少采用。

连续运转工况，较少采用。

二、靠近差速器侧，即内侧的等速万向节靠近差速器侧，通常采用三叉式(三球销式通常采用三叉式(三球销式，Tripod)或伸缩)型球笼式万向节允许传动轴(驱动轴)万向节，型球笼式万向节，允许传动轴(驱动轴)长度和夹角的变化，夹角的变化，以补偿由于前轮跳动和载荷变化引起的轮距变化。

起的轮距变化。

三球销式组成：三球销支架、三个滚柱轴承、万向节壳。

组成：三球销支架、三个滚柱轴承、万向节壳。

壳为主动件，壳为主动件，沿内圆周均匀开有三条平行于轴线的槽;支架的内花键孔与传动轴内端花键配合，线的槽;支架的内花键孔与传动轴内端花键配合，球销垂直于半轴轴线，滚柱轴承可沿球销移动，球销垂直于半轴轴线，滚柱轴承可沿球销移动，还由平行槽带动运动。

还由平行槽带动运动。

PlungeJoint运动：当车轮向上跳动时，轮毂和传动轴的距运动：当车轮向上跳动时，离变大，三销轴向外移动。

离变大，三销轴向外移动。

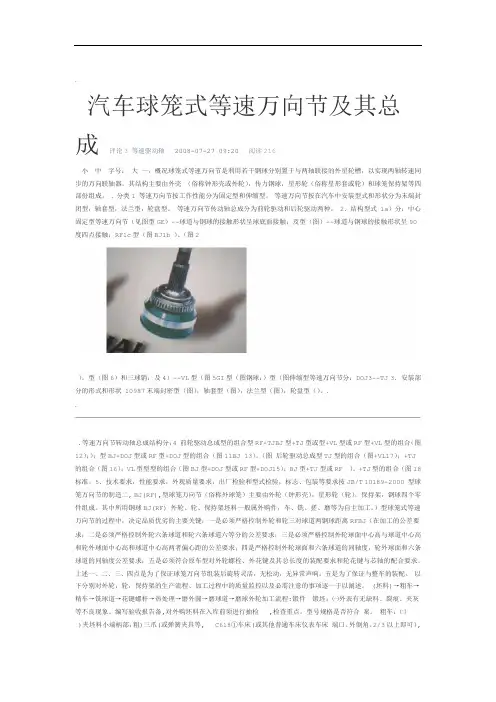

.汽车球笼式等速万向节及其总成评论3等速驱动轴 2008-07-27 09:20 阅读216小中字号：大一，概况球笼式等速万向节是利用若干钢球分别置于与两轴联接的外星轮槽，以实现两轴转速同步的万向联轴器。

其结构主要由外壳（俗称钟形壳或外轮），传力钢球，星形轮（俗称星形套或轮）和球笼保持架等四部份组成。

．分类1 等速万向节按工作性能分为固定型和伸缩型。

等速万向节按在汽车中安装型式和形状分为末端封闭型，轴套型，法兰型，轮盘型。

等速万向节传动轴总成分为前轮驱动和后轮驱动两种。

2．结构型式 1a）分：中心固定型等速万向节（见图型GE）--球道与钢球的接触形状呈球底面接触；及型（图）--球道与钢球的接触形状呈90度四点接触；RF1c型（图BJ1b ）。

（图2）。

型（图6）和三球销；及4）--VL型（图5GI型（图钢球；）型（图伸缩型等速万向节分：DOJ3--TJ 3．安装部分的形式和形状 10987末端封密型（图），轴套型（图），法兰型（图），轮盘型（）。

..．等速万向节转动轴总成结构分：4 前轮驱动总成型的组合型RF+TJBJ型+TJ型或型+VL型或RF型+VL型的组合（图12）；）；型BJ+DOJ型或RF型+DOJ型的组合（图11BJ 13）。

（图后轮驱动总成型TJ型的组合（图+VL17）；+TJ的组合（图16）；VL型型型的组合（图BJ型+DOJ型或RF型+DOJ15）；BJ型+TJ型或RF ）。

+TJ型的组合（图18 标准。

5．技术要求，性能要求，外观质量要求，出厂检验和型式检验，标志、包装等要求按JB/T 10189-2000 型球笼万向节的制造二, BJ(RF),型球笼万向节（俗称外球笼）主要由外轮（钟形壳），星形轮（轮），保持架，钢球四个零件组成。

其中所用钢球BJ(RF) 外轮、轮、保持架坯料一般属外购件，车、铣、搓、磨等为自主加工。

）型球笼式等速万向节的过程中，决定品质优劣的主要关键：一是必须严格控制外轮和轮三对球道两钢球距离RFBJ（在加工的公差要求；二是必须严格控制外轮六条球道和轮六条球道六等分的公差要求；三是必须严格控制外轮球面中心高与球道中心高和轮外球面中心高和球道中心高两者偏心距的公差要求；四是严格控制外轮球面和六条球道的同轴度，轮外球面和六条球道的同轴度公差要求；五是必须符合原车型对外轮螺栓、外花键及其总长度的装配要求和轮花键与芯轴的配合要求。

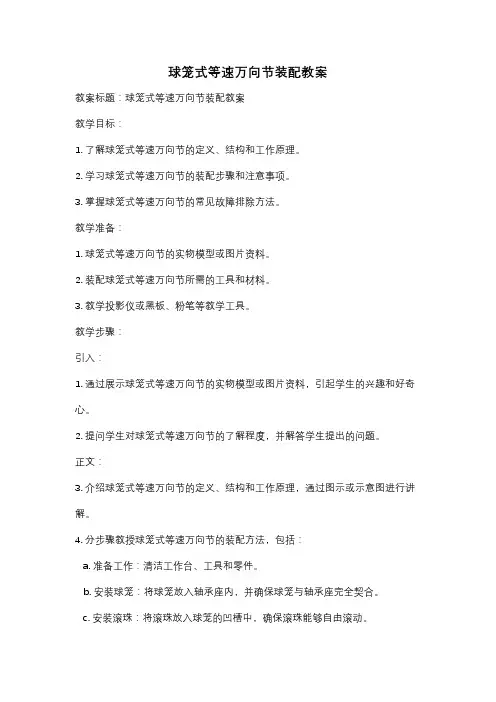

球笼式等速万向节装配教案教案标题：球笼式等速万向节装配教案教学目标：1. 了解球笼式等速万向节的定义、结构和工作原理。

2. 学习球笼式等速万向节的装配步骤和注意事项。

3. 掌握球笼式等速万向节的常见故障排除方法。

教学准备：1. 球笼式等速万向节的实物模型或图片资料。

2. 装配球笼式等速万向节所需的工具和材料。

3. 教学投影仪或黑板、粉笔等教学工具。

教学步骤：引入：1. 通过展示球笼式等速万向节的实物模型或图片资料，引起学生的兴趣和好奇心。

2. 提问学生对球笼式等速万向节的了解程度，并解答学生提出的问题。

正文：3. 介绍球笼式等速万向节的定义、结构和工作原理，通过图示或示意图进行讲解。

4. 分步骤教授球笼式等速万向节的装配方法，包括：a. 准备工作：清洁工作台、工具和零件。

b. 安装球笼：将球笼放入轴承座内，并确保球笼与轴承座完全契合。

c. 安装滚珠：将滚珠放入球笼的凹槽中，确保滚珠能够自由滚动。

d. 安装外套：将外套套在球笼上，并确保外套与轴承座紧密连接。

e. 检查装配质量：检查球笼、滚珠和外套的装配是否正确、稳固。

实践操作：5. 将学生分成小组，每个小组配备一套球笼式等速万向节的零件和工具。

6. 让学生按照教师的指导，进行球笼式等速万向节的装配操作。

7. 教师巡视指导，纠正学生操作中的错误，并鼓励学生互相合作、交流。

总结：8. 总结球笼式等速万向节的装配步骤和注意事项，强调装配的重要性和正确性。

9. 引导学生思考球笼式等速万向节在机械装置中的作用和意义。

拓展：10. 鼓励学生自主学习球笼式等速万向节的常见故障排除方法，并进行相关讨论。

评估：11. 设计一份简单的装配练习题，考察学生对球笼式等速万向节装配步骤的掌握程度。

12. 对学生的装配操作和参与度进行评估，给予适当的鼓励和建议。

教学延伸：13. 鼓励学生了解和研究其他类型的万向节，并进行比较和分析。

注意事项：1. 确保学生操作时注意安全，使用工具时要小心谨慎。

球笼式等速万向节及总成球笼式等速万向节及总成（Constant Velocity Joint，简称CVJ）是一种广泛应用于汽车和工程机械中的传动装置。

它具有角度传动可靠性高、运动平稳、扭矩传递效率高等特点，因此在各类车辆中都得到了广泛应用。

下面将对球笼式等速万向节及总成进行详细介绍。

1.构造原理球笼式等速万向节及总成由内套、外套、球笼、滚柱组成。

内套和外套之间装有一定数量的滚动球，使得内套和外套能够以任意角度传递动力。

内套与传动轴相连，外套与驱动轮之间通过一根短轴相连，使得传动轴和驱动轮之间能够相对运动而不影响传动效果。

2.工作原理当传动轴和驱动轮之间有一定的相对角度时，内套和外套之间的滚动球会随之发生倾斜。

由于滚动球的倾斜，使得滚动姿态发生变化，保持传动轴与驱动轮之间的平稳传动。

在传动中，滚动球会始终保持自由滚动，使得万向节具有高效率的扭矩传递能力。

3.优点（1）传动可靠性高：由于滚动球的存在，使得内套和外套能够以任意角度传递动力，有效降低传动系统的传递误差，提高传动可靠性。

（2）运动平稳：球笼式等速万向节及总成在工作过程中，滚动球能够均匀分配载荷，使得传动过程更加顺畅，运动更加平稳。

（3）扭矩传递效率高：滚动球的设计使得扭矩传递的效率更高，提高整个传动系统的工作效率。

（4）使用寿命长：球笼式等速万向节及总成采用优质材料制造，经过精确加工和热处理，具有较长的使用寿命。

4.应用领域球笼式等速万向节及总成广泛应用于各类汽车和工程机械中，如轿车、卡车、客车、挖掘机、装载机等。

它主要用于连接传动轴和驱动轮，使得传动系统能够平稳传递扭矩和实现角度传动。

球笼式等速万向节及总成具有耐用、可靠等优点，适应各种复杂的工况环境，是传动系统中不可或缺的重要部件。

总之，球笼式等速万向节及总成是一种应用广泛的传动装置，具有角度传动可靠性高、运动平稳、扭矩传递效率高等特点。

它在汽车和工程机械等领域中扮演着重要的角色，为各类车辆的传动系统提供了可靠的动力传递保障。

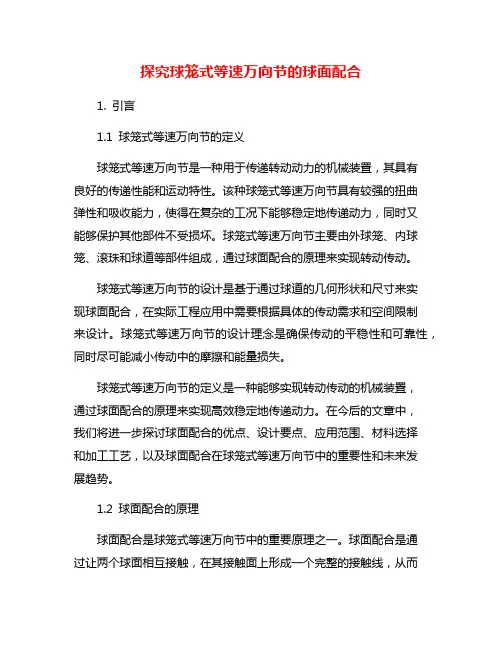

探究球笼式等速万向节的球面配合1. 引言1.1 球笼式等速万向节的定义球笼式等速万向节是一种用于传递转动动力的机械装置，其具有良好的传递性能和运动特性。

该种球笼式等速万向节具有较强的扭曲弹性和吸收能力，使得在复杂的工况下能够稳定地传递动力，同时又能够保护其他部件不受损坏。

球笼式等速万向节主要由外球笼、内球笼、滚珠和球道等部件组成，通过球面配合的原理来实现转动传动。

球笼式等速万向节的设计是基于通过球道的几何形状和尺寸来实现球面配合，在实际工程应用中需要根据具体的传动需求和空间限制来设计。

球笼式等速万向节的设计理念是确保传动的平稳性和可靠性，同时尽可能减小传动中的摩擦和能量损失。

球笼式等速万向节的定义是一种能够实现转动传动的机械装置，通过球面配合的原理来实现高效稳定地传递动力。

在今后的文章中，我们将进一步探讨球面配合的优点、设计要点、应用范围、材料选择和加工工艺，以及球面配合在球笼式等速万向节中的重要性和未来发展趋势。

1.2 球面配合的原理球面配合是球笼式等速万向节中的重要原理之一。

球面配合是通过让两个球面相互接触，在其接触面上形成一个完整的接触线，从而实现传递力和转动的功能。

球面配合的原理主要包括接触角度和接触轴线。

接触角度是指两个球面的接触点之间的夹角，通常为90度或120度，这样既能保证接触面积大，又能实现四面体形状的稳定性。

接触轴线是指两个球面的几何中心相互连接的轴线，通过该轴线可以确定球面的对齐关系，从而确保传递力和转动的平衡性。

通过精确地设计和加工球面配合，可以确保球笼式等速万向节在工作过程中具有较高的稳定性和传动效率，从而实现车辆的平稳行驶和节能减排的目的。

在未来的发展中，随着科技的不断进步和工艺的不断创新，球面配合将会更加精密和强大，为车辆的性能提升和安全保障做出更大的贡献。

2. 正文2.1 球面配合的优点1. 良好的启动性能：球面配合能够有效减小启动时的冲击，提高传动系统的平稳性，减少噪音和振动，增加行驶舒适性。

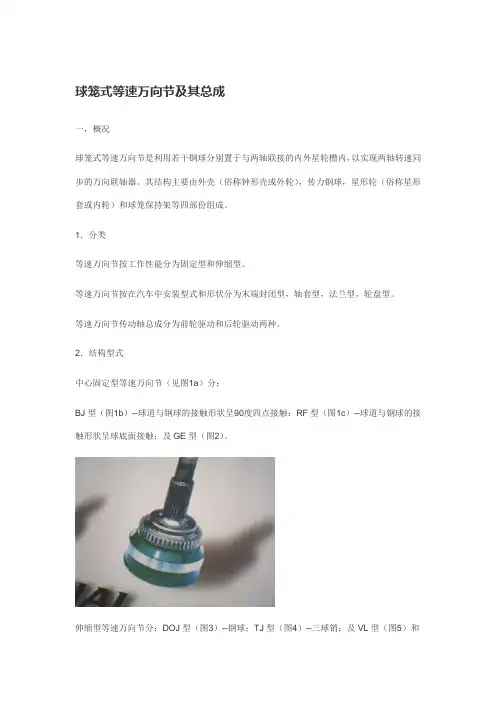

球笼式等速万向节及其总成一，概况球笼式等速万向节是利用若干钢球分别置于与两轴联接的内外星轮槽内，以实现两轴转速同步的万向联轴器。

其结构主要由外壳（俗称钟形壳或外轮），传力钢球，星形轮（俗称星形套或内轮）和球笼保持架等四部份组成。

1．分类等速万向节按工作性能分为固定型和伸缩型。

等速万向节按在汽车中安装型式和形状分为末端封闭型，轴套型，法兰型，轮盘型。

等速万向节传动轴总成分为前轮驱动和后轮驱动两种。

2．结构型式中心固定型等速万向节（见图1a）分：BJ型（图1b）--球道与钢球的接触形状呈90度四点接触；RF型（图1c）--球道与钢球的接触形状呈球底面接触；及GE型（图2）。

伸缩型等速万向节分：DOJ型（图3）--钢球；TJ型（图4）--三球销；及VL型（图5）和GI型（图6）。

3．安装部分的形式和形状末端封密型（图7），轴套型（图8），法兰型（图9），轮盘型（10）。

4．等速万向节转动轴总成结构分：前轮驱动总成BJ型+DOJ型或RF型+DOJ型的组合（图11）；BJ型+VL型或RF型+VL型的组合（图12）；BJ型+TJ型或RF型+TJ型的组合（图13）。

后轮驱动总成BJ型+DOJ型或RF型+DOJ型的组合（图15）；BJ型+TJ型或RF型+TJ的组合（图16）；VL型+VL型的组合（图17）；TJ型+TJ型的组合（图18）。

5．技术要求，性能要求，外观质量要求，出厂检验和型式检验，标志、包装等要求按JB/T 10189-2000标准。

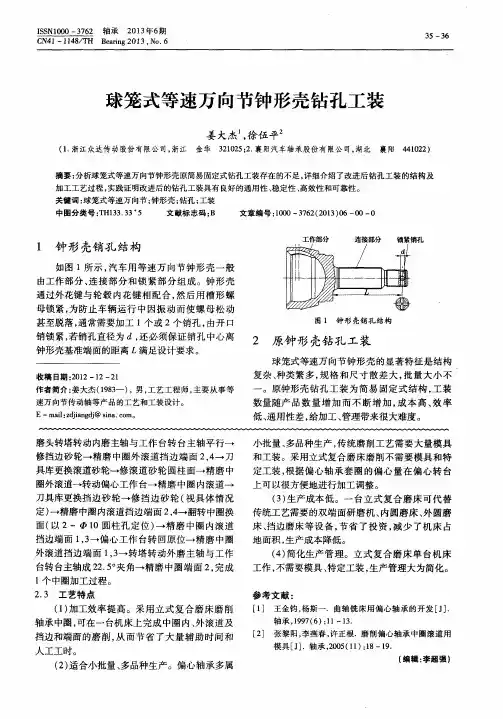

二, BJ(RF)型球笼万向节的制造BJ(RF)型球笼万向节（俗称外球笼）主要由外轮（钟形壳），星形轮（内轮），保持架，钢球四个零件组成。

其中所用钢球,外轮、内轮、保持架坯料一般属外购件，车、铣、搓、磨等为自主加工。

在加工BJ（RF）型球笼式等速万向节的过程中，决定品质优劣的主要关键：一是必须严格控制外轮和内轮三对球道两钢球距离的公差要求；二是必须严格控制外轮六条球道和内轮六条球道六等分的公差要求；三是必须严格控制外轮内球面中心高与球道中心高和内轮外球面中心高和球道中心高两者偏心距的公差要求；四是严格控制外轮内球面和六条球道的同轴度，内轮外球面和六条球道的同轴度公差要求；五是必须符合原车型对外轮螺栓、外花键及其总长度的装配要求和内轮内花键与芯轴的配合要求。

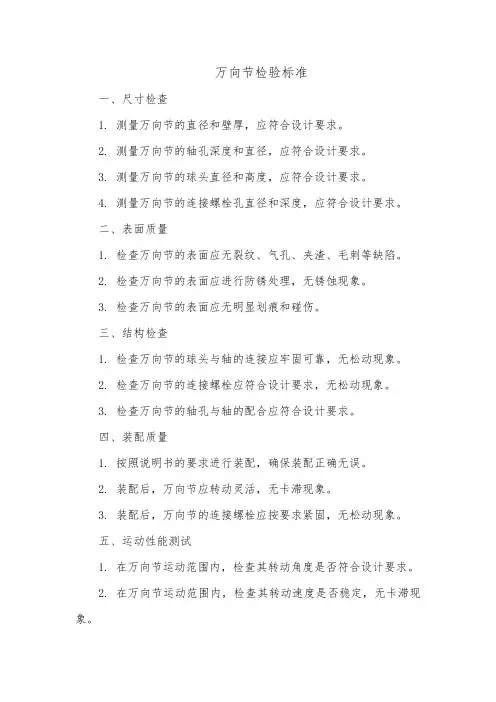

万向节检验标准
一、尺寸检查
1. 测量万向节的直径和壁厚，应符合设计要求。

2. 测量万向节的轴孔深度和直径，应符合设计要求。

3. 测量万向节的球头直径和高度，应符合设计要求。

4. 测量万向节的连接螺栓孔直径和深度，应符合设计要求。

二、表面质量
1. 检查万向节的表面应无裂纹、气孔、夹渣、毛刺等缺陷。

2. 检查万向节的表面应进行防锈处理，无锈蚀现象。

3. 检查万向节的表面应无明显划痕和碰伤。

三、结构检查
1. 检查万向节的球头与轴的连接应牢固可靠，无松动现象。

2. 检查万向节的连接螺栓应符合设计要求，无松动现象。

3. 检查万向节的轴孔与轴的配合应符合设计要求。

四、装配质量
1. 按照说明书的要求进行装配，确保装配正确无误。

2. 装配后，万向节应转动灵活，无卡滞现象。

3. 装配后，万向节的连接螺栓应按要求紧固，无松动现象。

五、运动性能测试
1. 在万向节运动范围内，检查其转动角度是否符合设计要求。

2. 在万向节运动范围内，检查其转动速度是否稳定，无卡滞现象。

3. 在万向节运动过程中，检查其摩擦噪音是否正常。

六、耐久性测试
1. 对万向节进行长时间、高强度的使用测试，检查其表面质量及尺寸变化情况。

2. 在各种温度条件下测试万向节的性能表现，以确认其对极端环境条件的适应性。

3. 通过模拟实际工况的方式测试万向节的耐久性，例如在不同角度、速度、负载等条件下进行长时间运行测试。

4. 对万向节进行应力测试以确认其在最大负载及冲击条件下的稳定性及安全性。
