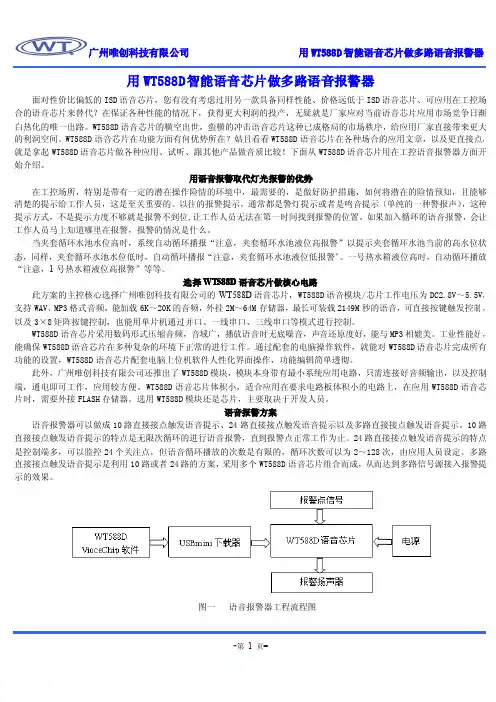

用WT588D智能语音芯片做多路语音报警器面对性价比偏低的ISD语音芯片，您有没有考虑过用另一款具备同样性能、价格远低于ISD语音芯片、可应用在工控场合的语音芯片来替代？在保证各种性能的情况下，获得更大利润的投产，无疑就是厂家应对当前语音芯片应用市场竞争日渐白热化的唯一出路。
WT588D语音芯片的横空出世，蛮横的冲击语音芯片这种已成格局的市场秩序，给应用厂家直接带来更大的利润空间。
WT588D语音芯片在功能方面有何优势所在？姑且看看WT588D语音芯片在各种场合的应用文章，以及更直接点，就是拿起WT588D语音芯片做各种应用、试听、跟其他产品做音质比较！下面从WT588D语音芯片用在工控语音报警器方面开始介绍。
用语音报警取代灯光报警的优势在工控场所，特别是带有一定的潜在操作险情的环境中，最需要的，是做好防护措施，如何将潜在的险情预知，且能够清楚的提示给工作人员，这是至关重要的。
以往的报警提示，通常都是警灯提示或者是鸣音提示（单纯的一种警报声），这种提示方式，不是提示力度不够就是报警不到位,让工作人员无法在第一时间找到报警的位置。
如果加入循环的语音报警，会让工作人员马上知道哪里在报警，报警的情况是什么。
当夹套循环水池水位高时，系统自动循环播报“注意，夹套循环水池液位高报警”以提示夹套循环水池当前的高水位状态，同样，夹套循环水池水位低时，自动循环播报“注意，夹套循环水池液位低报警”。
一号热水箱液位高时，自动循环播放“注意，1号热水箱液位高报警”等等。
选择WT588D语音芯片做核心电路此方案的主控核心选择广州唯创科技有限公司的WT588D语音芯片，WT588D语音模块/芯片工作电压为DC2.8V～5.5V，支持WAV、MP3格式音频，能加载6K～20K的音频，外挂2M～64M存储器，最长可装载2149M秒的语音，可直接按键触发控制，以及3×8矩阵按键控制，也能用单片机通过并口、一线串口、三线串口等模式进行控制。
WT588D可擦写语音芯片工业自动化教程栏 2009-11-14 15:22 阅读305 评论0字号：大中小WT588D的优势：1、由于是FLASH，可以重复多次擦写，而且价钱便宜，特别适合初期开发者和电子爱好者。
2、开发工具十分简便，就一个USB mini下载器。
3、支持ISP编程，不需要将芯片与现场环境相分离，更换语音与程序升级都容易。
4、配备学习资料：范例程序，应用案例,电路图免费赠送。
5、开发成功后，前期少批量时可用FLASH的，等市场成熟大规模推出时，可考虑掩膜，价钱骤降1/2～1/3，而电路特性、音质、管脚完全不变。
6、WT588D可以作单片机实现控制功能。
如果你的产品中需要实现“控制＋语音”的功能，用WT588D正合适，连单片机都省了。
这是在降低体积与成本,提高利润率。
7、按客户需要，可提供电路板形式的模块，也可以提供芯片组方案。
方式灵活。
ü内置ROM，最长支持400秒（@6K采样）。
采样率支持6K～22KüDAC输出：13Bit，PWM输出：12Bit。
ü内置0.5W功放，可直接推动0.5W/8Ω扬声器；ü支持加载MP3/WAV/WMA三种音频格式；ü工作电压：DC2.8V～5.5V；ü静态休眠电流：<10uA；ü可通过电脑软件，随意组合语音，可插入静音，插入的静音不占用内存的容量，一个已加载语音可重复调用到多个地址，重复调用的，不占空间；üUSB下载方式，支持在线下载/ISP下载；即便是在W588D通电的情况下，也一样可以正常下载数据到FLASHü7种控制方式：MP3控制模式、按键控制模式、3×8矩阵控制模式、并口控制模式、一线串口控制模式、三线串口控制模式以及三线串口控制I/O口扩展输出模式；ü掩膜后的管脚与芯片封装一致，不用更改电路。
且不用焊接FLASHü最多可加载500段语音；210段可控制地址位，单个地址位最多可加载128段语音，地址位内的语音组合播放；。
WT588D语⾳芯⽚及模块详细资料-唯创虹泰WT588D下载测试⼯具介绍⽬录1、WTV-S1下载器 (2)1.1、WTV-S1下载操作 (2)1.2、WTV-S1测试操作 (2)1.2.1、WTV-S1通电 (2)1.2.2、⾳频输出 (2)1.2.3、按键操作 (3)1.3、在线下载 (3)2、WT588D Mini Download V1.1下载器 (4)2.1、WT588D Mini Download V1.1描述 (4)2.2、WT588D Mini Download V1.1下载操作 (4)2.3、WT588D Mini Download V1.1 测试操作 (5)2.3.1、WT588D Mini Download V1.1通电 (5)2.3.2、WT588D Mini Download V1.1⾳频输出 (5)2.3.3、各种输出模式测试 (5)2.3.4、在线下载 (5)3、WT588D Mini Download V1.2下载器 (6)3.1、WT588D Mini Download V1.2描述 (6)3.2、WT588D Mini Download V1.2图解 (6)4、WT588D⼀拷⼋编程器 (7)4.1、WT588D⼀拷⼋编程器描述 (7)4.2、WT588D⼀拷⼋编程器图解 (7)4.3、WT588D⼀拷⼋编程器拷贝操作 (8)4.3.1、电脑到拷贝机下载（当前版本不⽀持此功能） (8)4.3.2、脱机⼀拷⼋下载 (8)4.3.3、脱机在线下载 (8)4.4、WT588D⼀拷⼋编程器⾳频输出 (8)4.5、WT588D⼀拷⼋编程器测试操作 (8)5、测试信息总汇 (9)5.1、按键控制模式测试 (9)5.2、MP3控制模式测试 (9)5.3、并⼝控制模式测试 (9)5.4、⼀线串⼝控制模式测试 (10)5.5、三线串⼝控制模式测试 (10)5.6、三线串⼝控制I/O⼝扩展输出模式测试 (10)5.7、3×8矩阵按键控制模式测试 (11)5.8、模块放置 (11)6、下载器使⽤注意事项 (11)1、WTV-S1下载器1.1、WTV-S1下载操作WTV-S1下载器是WT588D的下载信息⼯具之⼀，WTV-S1有着价格便宜，体积⼩等特点。
wt588d语音芯片
WT588D语音芯片是一款基于SOC架构的音频解决方案，可广泛应用于语音合成、语音播放、语音录制等领域。
该芯片拥有丰富的功能和强大的性能，能够满足各种语音处理的需求。
首先，WT588D语音芯片具有可编程性的特点，用户可以通过串行命令来设置芯片的工作模式、音频数据等参数。
这种灵活性使得芯片能够适应不同的应用场景，并可以方便地进行功能扩展和升级。
其次，WT588D语音芯片提供了丰富的音频接口，包括模拟音频接口和数字音频接口。
模拟音频接口支持外部音频设备的连接，可以与扬声器、耳机等外设进行音频信号的传输。
而数字音频接口则可以与数字音频设备进行直接的通信，提供了更高的音频传输质量。
此外，WT588D语音芯片还内置了多种语音合成效果，如音乐合成、人声合成等。
用户可以通过设置相应的参数来实现不同的合成效果，从而满足不同的音频要求。
WT588D语音芯片还支持多种语音播放模式，包括单曲循环播放、顺序播放、随机播放等。
用户可以根据实际需求来设置播放模式，实现自动播放和循环播放等功能。
最后，WT588D语音芯片还支持语音录制功能，用户可以通过外部麦克风将音频输入芯片，芯片会自动将音频数据进行处理和存储。
用户可以通过相应的命令来操控录制功能，实现音频
的录制和保存。
总之，WT588D语音芯片以其丰富的功能和强大的性能，成为了语音处理领域的一款重要解决方案。
无论是在语音合成、语音播放还是语音录制等方面，该芯片都能够提供稳定、高质量的音频处理效果。
随着技术的不断创新和发展，相信
WT588D语音芯片还将会有更广阔的应用前景。
语音芯片语音模块选型一览表摘要：本文将从语音芯片和语音模块的角度，对主要的选型指标进行详细介绍和分析，以帮助读者在选择适合自己需求的语音芯片和语音模块时做出明智的决策。
首先，我们将从芯片的性能指标、功耗、集成度等方面介绍常见的语音芯片，然后从功能、兼容性、易用性等方面介绍常见的语音模块，最后给出一张选型一览表，帮助使用者快速准确地选型。
1.引言：1.1研究背景1.2目的和意义1.3文章结构2.语音芯片选型指标：2.1性能指标2.1.1语音识别准确度2.1.2噪声抑制效果2.1.3耗电量和功耗控制2.1.4音频质量2.2芯片架构2.2.1DSP芯片2.2.2ASIC芯片2.2.3FPGA芯片2.3集成度2.3.1单芯片/多芯片2.3.2外设集成度2.4开发生态2.4.1开发工具2.4.2技术支持2.4.3社区支持3.常见的语音芯片与解决方案：3.1亮点芯片3.2百度语音芯片3.3讯飞语音芯片3.4音频处理芯片4.语音模块选型指标：4.1功能4.1.1语音识别4.1.2语音合成4.1.3语音唤醒4.2兼容性4.2.1支持的开发板/平台4.2.2支持的语音识别库4.3易用性4.3.1开发文档4.3.2示例代码4.3.3软硬件集成情况5.常见的语音模块与解决方案：5.1阿里云语音模块5.2百度语音模块5.3讯飞语音模块5.4中星微语音模块6.选型一览表：7.结论：7.1总结选型指标7.2对比芯片和模块的优缺点7.3建议和展望(列出引用的相关文献)附录：。
W T588D语音芯片/模块应用电路目?????????录1、WT588D模块内部电路?1.1、WTW-16P模块内部电路?1.2、WTW-28P模块内部电路?2、WT588D-18P应用电路?2.1、WT588D-18P按键控制PWM输出应用电路??2.2、WT588D-18P按键控制DAC输出（接三极管）应用电路??2.3、WT588D-18P按键控制DAC输出（接功放）应用电路??2.4、WT588D-18P一线串口控制PWM输出应用电路??2.5、WT588D-18P三线串口PWM输出应用电路??3、WT588D-20SS应用电路??3.1、WT588D-20SS按键控制PWM输出应用电路?3.2、WT588D-20SS按键控制DAC输出（接三极管）应用电路?3.3、WT588D-20SS按键控制DAC输出（接功放）应用电路?3.4、WT588D-20SS一线串口PWM输出应用电路3.5、WT588D-20SS三线串口PWM输出应用电路??4、WT588D-32L应用电路?15?4.1、WT588D-32L按键控制PWM输出应用电路?4.2、WT588D-32L按键控制DAC输出（接三极管）应用电路?4.3、WT588D-32L按键控制DAC输出（接功放）应用电路?4.4、WT588D-32L?MP3控制PWM输出应用电路??4.5、WT588D-32L??3×8矩阵按键控制PWM输出应用电路??4.6、WT588D-32L并口控制PWM输出应用电路?4.7、WT588D-32L一线串口控制PWM输出应用电路??4.8、WT588D-32L三线串口控制PWM输出应用电路??4.9、WT588D-32L三线串口控制控制端口扩展输出应用电路??5、WTW-16P应用电路??5.1、WTW-16P按键控制PWM输出应用电路??5.2、WTW-16P按键控制DAC输出（接三极管）应用电路??5.3、WTW-16P按键控制DAC输出（接功放）应用电路??5.4、WTW-16P一线串口控制PWM输出应用电路??5.5、WTW-16P三线串口PWM输出应用电路??6、WTW-28P应用电路??6.1、WTW-28P按键控制PWM输出应用电路??6.2、WTW-28P按键控制DAC输出（接三极管）应用电路?28?6.3、WTW-28P按键控制DAC输出（接功放）应用电路?29?6.4、WTW-28P?MP3控制PWM输出应用电路?30?6.5、WTW-28P?3×8矩阵按键控制PWM输出应用电路?30?6.6、WTW-28P并口控制PWM输出应用电路?6.7、WTW-28P一线串口控制PWM输出应用电路?6.8、WTW-28P三线串口控制PWM输出应用电路??6.9、WTW-28P三线串口控制控制端口扩展输出应用电路??7、DAC（外接功放）输出外围电路?8、按键触发电路??8.1、单键实现单曲循环播放/停止功能?8.2、先复位后电平触发电路?1、WT588D模块内部电路?WT588D模块目前有WTW-16P（16脚模块）及WTW-28P（28脚模块）两种。
WT588D语音芯片/模块应用电路目录1、WT588D模块内部电路 (2)2、WT588D语音芯片/模块DAC输出最小系统应用电路(接功放） (3)3、WT588D语音芯片/模块DAC输出最小系统应用电路（接三极管） (4)4、WT588D语音芯片/模块PWM输出最小系统应用电路 (5)5、WT588D语音芯片/模块MP3控制模式应用电路 (6)6、WT588D语音芯片/模块按键控制模式应用电路 (7)7、WT588D语音芯片/模块并口控制模式应用电路 (8)8、WT588D语音芯片/模块3×8矩阵按键控制模式应用电路 (9)9、WT588D语音芯片/模块一线串口控制模式应用电路 (10)10、WT588D语音芯片/模块三线串口控制模式应用电路 (11)11、WT588D语音芯片/模块三线串口控制I/O口扩展输出模式应用电路 (12)1、WT588D模块内部电路WT588D-16PIN模块 WT588D-28PIN模块WT588D模块内部包含了FLASH存储器和相关的外围电路，只需要在外部接上控制端、电源及扬声器，就能进行工作。
BUSY指示：BUSY端接上发光二极管就能显示语音的播放状态，可以从电脑软件上设置为语音播放时点亮或语音播放时熄灭。
供电：模块在5V供电时，串两个二极管到VCC端，模块在3V供电时，可直接把电源接到VCC端。
PWM音频输出：直接驱动扬声器的方式，扬声器两端接PWM+和PWM-，此状态输出时，PWM+/PWM-两端不可短路、不可接电容电阻到地。
如需采用此状态外接功放，可用差分方式输出到功放。
DAC音频输出：外接功放驱动扬声器方式，不可直接驱动扬声器。
PWM+/DAC端做音频输出，PWM-端腾空。
DAC端需接一个1.2K电阻和104电容到地，再把音频输出给功放。
2、WT588D语音芯片/模块DAC输出最小系统应用电路(接功放）电路图中，虚线内部为WT588D模块，使用模块方案时，只需考虑虚线外部的电路。

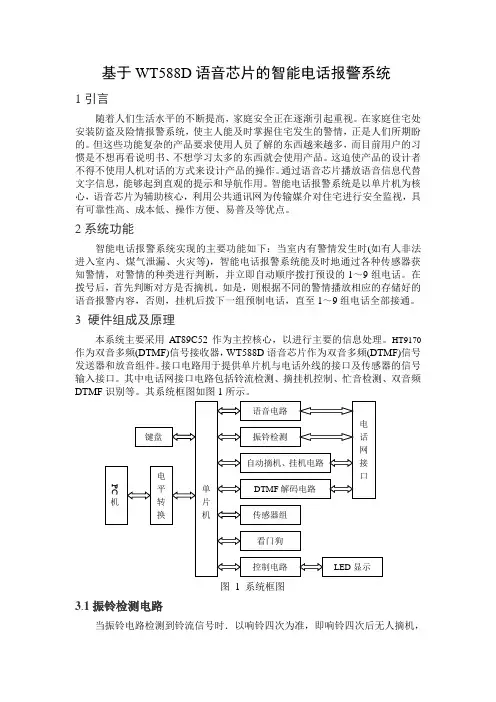

基于WT588D 语音芯片的智能电话报警系统1引言随着人们生活水平的不断提高，家庭安全正在逐渐引起重视。
在家庭住宅处安装防盗及险情报警系统，使主人能及时掌握住宅发生的警情，正是人们所期盼的。
但这些功能复杂的产品要求使用人员了解的东西越来越多，而目前用户的习惯是不想再看说明书、不想学习太多的东西就会使用产品。
这迫使产品的设计者不得不使用人机对话的方式来设计产品的操作。
通过语音芯片播放语音信息代替文字信息，能够起到直观的提示和导航作用。
智能电话报警系统是以单片机为核心，语音芯片为辅助核心，利用公共通讯网为传输媒介对住宅进行安全监视，具有可靠性高、成本低、操作方便、易普及等优点。
2系统功能智能电话报警系统实现的主要功能如下：当室内有警情发生时(如有人非法进入室内、煤气泄漏、火灾等)，智能电话报警系统能及时地通过各种传感器获知警情，对警情的种类进行判断，并立即自动顺序拨打预设的1～9组电话。
在拨号后，首先判断对方是否摘机。
如是，则根据不同的警情播放相应的存储好的语音报警内容，否则，挂机后拨下一组预制电话，直至1～9组电话全部接通。
3 硬件组成及原理本系统主要采用A T89C52作为主控核心，以进行主要的信息处理。
HT9170作为双音多频(DTMF)信号接收器，WT588D 语音芯片作为双音多频(DTMF)信号发送器和放音组件。
接口电路用于提供单片机与电话外线的接口及传感器的信号输入接口。
其中电话网接口电路包括铃流检测、摘挂机控制、忙音检测、双音频DTMF 识别等。
其系统框图如图1所示。
图 1 系统框图3.1 振铃检测电路当振铃电路检测到铃流信号时．以响铃四次为准，即响铃四次后无人摘机，键盘电平转换单片机LED 显示PC机语音电路 振铃检测 控制电路看门狗 DTMF 解码电路 传感器组 自动摘机、挂机电路 电话网接口便由单片机控制自动模拟摘机。
电话振铃信号通过电容隔直、电阻限流、整流桥的整流、电阻分压、光电耦合器和电位器共同组成振铃信号变换电路。

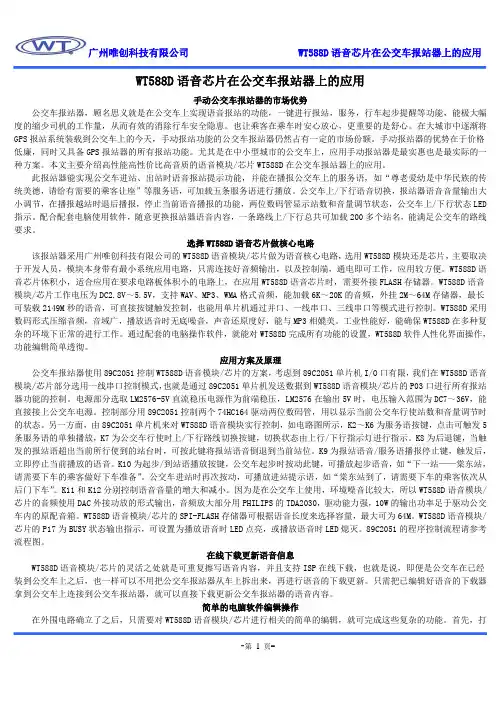

WT588D语音芯片在公交车报站器上的应用手动公交车报站器的市场优势公交车报站器，顾名思义就是在公交车上实现语音报站的功能，一键进行报站，服务，行车起步提醒等功能，能极大幅度的缩少司机的工作量，从而有效的消除行车安全隐患。
也让乘客在乘车时安心放心，更重要的是舒心。
在大城市中逐渐将GPS报站系统装载到公交车上的今天，手动报站功能的公交车报站器仍然占有一定的市场份额。
手动报站器的优势在于价格低廉，同时又具备GPS报站器的所有报站功能。
尤其是在中小型城市的公交车上，应用手动报站器是最实惠也是最实际的一种方案。
本文主要介绍高性能高性价比高音质的语音模块/芯片WT588D在公交车报站器上的应用。
此报站器能实现公交车进站、出站时语音报站提示功能，并能在播报公交车上的服务语，如“尊老爱幼是中华民族的传统美德，请给有需要的乘客让座”等服务语，可加载五条服务语进行播放。
公交车上/下行语音切换，报站器语音音量输出大小调节，在播报越站时退后播报，停止当前语音播报的功能，两位数码管显示站数和音量调节状态，公交车上/下行状态LED 指示。
配合配套电脑使用软件，随意更换报站器语音内容，一条路线上/下行总共可加载200多个站名，能满足公交车的路线要求。
选择WT588D语音芯片做核心电路该报站器采用广州唯创科技有限公司的WT588D语音模块/芯片做为语音核心电路，选用WT588D模块还是芯片，主要取决于开发人员，模块本身带有最小系统应用电路，只需连接好音频输出，以及控制端，通电即可工作，应用较方便。
WT588D语音芯片体积小，适合应用在要求电路板体积小的电路上，在应用WT588D语音芯片时，需要外接FLASH存储器。
WT588D语音模块/芯片工作电压为DC2.8V～5.5V，支持WAV、MP3、WMA格式音频，能加载6K～20K的音频，外挂2M～64M存储器，最长可装载2149M秒的语音，可直接按键触发控制，也能用单片机通过并口、一线串口、三线串口等模式进行控制。
WT588D 语音芯片方案应用电路1、WT588D 语音芯片DAC 输出最小系统应用电路(接功放）R6280KR1330R310LEDC10.1u FVCCVCCP17P00P01P02P03P04P05P06P07P10P11VDD-SIM RESETPWM+/DACOSCI VSS-SPKP 16P 15P 14P 13C V D DV D D V D D -S P KDI DO WPVCCHOLD GND CLKCS OUTINGNDPWM-P12VSSAMS1117WT588D25PXX R41K0.1u FSPEAKERSWC2C3104C6104K0K1K2K3R21.2KC4104LM386R710C8250u FC70.05uFVSS1236547810KC9104电路说明：按键工作模式，选取I/O 口P00、P01、P02、P03作为触发口，在SPI-FLASH 存储器上烧写语音程序时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
P17端为BUSY 忙信号输出端，可设置为播放状态LED 点亮和播放状态LED 熄灭。
SPI-FLASH 存储器25PXX 的电压范围为要保证在2.8V ～3.5V ，VDD-SIM 为WT588D 语音芯片的串口电源管理输入端，将25PXX 的VCC 连接到此端，可自动平衡WT588D 跟25PXX 之间的串口电压。
DAC 输出端要接R2、C4到地，如电路图所示。
电路板布线时，震荡电阻R6要尽量靠近WT588D ，否则容易导致工作出现异常。
2、WT588D 语音芯片DAC 输出最小系统应用电路（接三极管）R6280KR1330R310LE DC10.1u F VCCVCCP17P00P01P02P03P04P05P06P07P10P11VDD-SIMRESETPWM+/DACOSCI VSS-SPKP 16P 15P 14P 13C VD DV D D V D D -S P KDI DO WPVCCHOLD GND CLKCS OUTINGNDPWM-P12VSSAMS1117WT588D25P XX R41K0.1u FSPEAKERSWC2C3104C6104K0K1K2K3Q18050DR21.2KC4104电路说明：按键工作模式，选取I/O 口P00、P01、P02、P03作为触发口，在SPI-FLASH 存储器上烧写语音程序时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
广州唯创电子有限公司MP3录音模块WTD007门铃提示音芯片说明书Note：WAYTRONIC ELECTRONIC CO.,LTD.reserves the right to change this document without prior rmation provided by WAYTRONIC is believed to be accurate and reliable.However,WAYTRONIC makes no warranty for any errors which may appear in this document.Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders.No responsibility is目录1.概述: (2)2.功能简述: (2)3.管脚描述： (2)3.1管脚分布图 (3)4.极限参数： (3)5.直流特性： (3)6.一线串口通讯： (4)6.1管脚分配： (4)6.2一线语音地址对应关系 (4)7.程序范例 (7)7.1一线串口控制程序 (7)8.应用电路 (8)8.1按键电路 (8)8.2一线串口应用电路 (8)9．封装管脚图 (9)1.概述:WTD007门铃芯片是一款专门为门铃提示设计的一款低功耗，高性能的CMOS门铃芯片。
内置8首常用门铃提示音（含6首叮咚音效，1首报警音效），16级音量控制，音频输出方式PWM输出。
精准的+/-1%内部震荡，不需要加外部震荡，具备超低功耗待机。
曲目有：1、叮咚12、叮咚23、叮咚34、叮咚45、叮咚56、叮咚67、报警音2.功能简述:（1）工作电压：2.4V~5.2V（2）待机模式下，静态电流小于5uA（3）精准的+/-1%内部震荡，有低压复位(LVR=1.8V)看门狗计时（4）12位元PWM纯音频输出，可直接驱动8Ω/0.5W喇叭和蜂鸣器（5）内置看门狗（6）具备串口控制模式：按键，一线串口（7）支持3HZ电平LED状态提示3.管脚描述：3.1管脚分布图Pad NamePad No.ATTR.Description 描述PA21I/O 3HZ PWM 输出口PA12I/O 一线串口数据信号输入端/按键触发播放口PA03I/O 按键音量调节口PA34I/O 按键更换提示音口PWM-5out PWM 输出脚VDD 6Power 电源正极PWM+7I/O PWM 输出脚GND8Power电源负极4.极限参数：标识范围值单位VDD~GND 电源电压-0.5~+5.2V Vin 输入电压GND-0.3<Vin <VDD+0.3V Vout 输出电压GND <0.3V ~VDD+0.3V Top 工作温度-40~+85ºC备注：样品在实验室测试的结果，芯片在-40℃~+80℃下，能够正常工作。
（品管工具D）WTD软件使用说明书WT588DV oiceChip使用说明书WT588DVoiceChip软件是我公司根据WT588D语音芯片/模块特性开发出来的相对应配套软件，能极大程度的拓展WT588D语音芯片/模块的各项功能，于最短的时间内完成WT588D语音芯片/模块的各种编程工作，且操作界面简单，编辑过程方便，完全的可视化傻瓜式操作，不需要懂得任何编程方法，均能轻易的操作WT588DVoiceChip软件，使用它对WT588D语音芯片/模块各种控制模式程序的写入、语音的替换、组合，音频输出模式的设置等。
目录1、软件安装22、软件操作42.1、软件界面介绍42.1.1、操作区域介绍42.1.2、软件主界面操作按键说明42.2、新建工程52.3、设置存储器容量大小52.4、装载语音62.5、选择控制模式72.5.1、壹线串口模式82.5.2、三线串口模式92.5.3、MP3模式102.5.4、按键模式112.5.5、3×8矩阵按键模式122.5.6、且口模式132.6、音频输出模式设置132.7、BUSY设置142.8、地址语音142.9、插入静音152.10、删除音频152.11、编译工程162.12、下载工程162.13、操作步骤框图191、软件安装软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe 和setup_E.Exe四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe为软件英文界面安装。
为了方便讲解操作方法，这里选择安装中文版本，双击setup_C.exe,进入安装向导状态。
确定继续安装此软件，选择点击“下壹步”，想放弃此次安装，可点击“取消”或者点击“×”。
于此界面里，点击“浏览”能够选择软件安装的路径，“磁盘开销”为查见电脑当前的磁盘使用率，确定继续，点击“下壹步”，返回点击“上壹步”，放弃安装点击“取消”或者“×”。
WT588D语音模块By Cl1.概述目前有16引脚和28引脚两种，本文主要介绍16脚的模块的使用，一下以WTW-16P表示；WTW-16P采用WT588D-20SS作为核心控制电路，包含了外围所需的SPI-FLASH、振荡电路、复位电路。
WT588D是一款具有单片机内核的可编辑语音芯片，功能多，音质好，应用广泛，性能稳定。
2.模块封装2.1.模块引脚说明1脚/RESET：低电平>5ms复位，与WT588D芯片的1脚复位脚相连，模块自带了一（R2/C2）复位电路；2脚DAC和3脚PWM+：连接WT588D芯片的PWM+/DAC音频输出引脚，视功能设置而定；4脚PWM-：连接WT588D芯片的PWM-音频输出引脚；5脚P14: 连接WT588D芯片的P14引脚，与SPI-FLASH的DI数据输入引脚相连；6脚P13: 连接WT588D芯片的P13引脚，与SPI-FLASH的DO数据输出引脚相连；7脚P16: 连接WT588D芯片的P16引脚，与SPI-FLASH的CLK相连；8脚GND：接地；9脚P15: 连接WT588D芯片的P15引脚，与SPI-FLASH的/CS片选引脚；10脚P03: 连接WT588D芯片的P03引脚；按键K4/三线时钟/一线数据输入脚；11脚P02: 连接WT588D芯片的P02引脚；按键K3/三线片选输入脚；12脚P01: 连接WT588D芯片的P01引脚；按键K2/三线片选输入脚；13脚P00: 连接WT588D芯片的P00引脚，按键K1输入脚；14脚VCC：连接WT588D芯片的VDD-SIM（串口电源管理引脚）和SPI-FLASH的VCC引脚；SIM系统能平衡WT588D芯片和SPI-FLASH之间串口的电压，无须在串口间串接电阻C4电容用于滤波；2.8V~3.6V。
当VDD用5V电压供电时，需串接2个二极管至该引脚降压后给作为VCC电；15脚BUSY：连接WT588D芯片的P17引脚；可软件设置播放状态时输出高/低电平，判断状态忙；16脚VDD：连接WT588D芯片的VDD引脚，数字电源输入脚，2.8V~5.5V；2.1.1.复位电路R2/C2，刚上电时，C2右端电压为0，通过R2给C2充电；芯片复位时间5ms；R1/C1，刚上电时，C1右端电压为0，通过R1给C1充电，电压上升速度比C2右端快10倍左右。
WT588D语音芯片/模块应用电路
目录
1、WT588D模块内部电路
1.1、WTW-16P模块内部电路
1.2、WTW-28P模块内部电路
2、WT588D-18P应用电路
2.1、WT588D-18P按键控制PWM输出应用电路
2.2、WT588D-18P按键控制DAC输出（接三极管）应用电路
2.3、WT588D-18P按键控制DAC输出（接功放）应用电路
2.4、WT588D-18P一线串口控制PWM输出应用电路
2.5、WT588D-18P三线串口PWM输出应用电路
3、WT588D-20SS应用电路
3.1、WT588D-20SS按键控制PWM输出应用电路
3.2、WT588D-20SS按键控制DAC输出（接三极管）应用电路
3.3、WT588D-20SS按键控制DAC输出（接功放）应用电路
3.4、WT588D-20SS一线串口PWM输出应用电路
3.5、WT588D-20SS三线串口PWM输出应用电路
4、WT588D-32L应用电路15
4.1、WT588D-32L按键控制PWM输出应用电路
4.2、WT588D-32L按键控制DAC输出（接三极管）应用电路
4.3、WT588D-32L按键控制DAC输出（接功放）应用电路
4.4、WT588D-32L MP3控制PWM输出应用电路
4.5、WT588D-32L 3×8矩阵按键控制PWM输出应用电路
4.6、WT588D-32L并口控制PWM输出应用电路
4.7、WT588D-32L一线串口控制PWM输出应用电路
4.8、WT588D-32L三线串口控制PWM输出应用电路
4.9、WT588D-32L三线串口控制控制端口扩展输出应用电路
5、WTW-16P应用电路
5.1、WTW-16P按键控制PWM输出应用电路
5.2、WTW-16P按键控制DAC输出（接三极管）应用电路
5.3、WTW-16P按键控制DAC输出（接功放）应用电路
5.4、WTW-16P一线串口控制PWM输出应用电路
5.5、WTW-16P三线串口PWM输出应用电路
6、WTW-28P应用电路
6.1、WTW-28P按键控制PWM输出应用电路
6.2、WTW-28P按键控制DAC输出（接三极管）应用电路28 6.3、WTW-28P按键控制DAC 输出（接功放）应用电路29 6.4、WTW-28P MP3控制PWM输出应用电路30 6.5、WTW-28P 3×8矩阵按键控制PWM输出应用电路30 6.6、WTW-28P并口控制PWM输出应用电路
6.7、WTW-28P一线串口控制PWM输出应用电路
6.8、WTW-28P三线串口控制PWM输出应用电路
6.9、WTW-28P三线串口控制控制端口扩展输出应用电路
7、DAC（外接功放）输出外围电路
8、按键触发电路
8.1、单键实现单曲循环播放/停止功能8.2、先复位后电平触发电路
1、WT588D模块内部电路
WT588D模块目前有WTW-16P（16脚模块）及WTW-28P（28脚模块）两种。
1.1、WTW-16P模块内部电路
WTW-16P采用WT588D-20SS做为核心控制电路，WTW-16P内部包含了WT588D-20SS外围所需的SPI-FLASH、震荡电路、复位电路。
外部只需要接上电源、控制端以及扬声器（或者功放）就能正常工作。
相关说明可以查阅《WT588D语音芯片及模块详细资料》。
WTW-28P采用WT588D-32L做为核心控制电路，WTW-28P内部包含了WT588D-32L外围所需的SPI-FLASH、震荡电路、复位电路。
外部只需要接上电源、控制端以及扬声器（或者功放）就能正常工作。
相关说明可以查阅《WT588D语音芯片及模块详细资料》
软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD 跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：PWM输出方式，直接接扬声器。
此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD 跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：DAC输出方式，利用NPN管将音频信号放大再输出给扬声器。
R6为分流电阻，取值270Ω～1.2KΩ，阻值越大则输出声音越大。
软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD 跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
VDD2为功放工作电压。
音频输出：DAC输出方式，音频信号从PWM+/DAC端输出，经过R6、C6、C9后输出到功放。
R6为分流电阻，取值270Ω～1.2KΩ，阻值越大则输出声音越大。
软件设置：一线串口控制模式。
控制端口定义：P03为DATA输入脚，由MCU发送数据对WT588D进行控制。
P00～P02可以当
作按键使用。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD 跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
VDD1为MCU工作电压。
如果VDD1跟VDD存在压差，则需要在MCU跟WT588D-18P的通信线DATA上串接电阻。
音频输出：PWM输出方式，直接接扬声器。
此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
软件设置：三线串口控制模式。
控制端口定义：P01为DATA，P02为CS，P03为CLK。
由MCU发送信息对WT588D进行控制。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD 跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
VDD1为MCU工作电压。
如果VDD1跟VDD存在压差，需要在MCU跟WT588D-18P的通信线DATA、CS、CLK上串接电阻。
音频输出：PWM输出方式，直接接扬声器。
此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD 跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：PWM输出方式，直接接扬声器。
此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
4.3、WT588D-32L按键控制DAC输出（接功放）应用电路。
