世纪天城二期A地块PC吊装施工方案目录一、编制依据 (1)二、工程概况 (1)2.1总体概况 (1)2.2建筑概况 (2)2.3PC结构概况 (1)三、施工组织 (5)3.1工作分工 (5)3.2施工组织框架图 (6)四、施工安排 (6)4.1工期计划 (6)4.2劳力组织 (7)五、施工准备及资源配备计划 (7)5.1施工前期准备 (7)5.2交底与沟通 (7)5.3PC构件准备 (7)5.4预制构件的运输要求 (8)5.5预制构件现场堆放 (8)5.5.1堆放场地 (8)5.5.2预制楼板及楼梯堆放 (8)5.6工具和设备准备 (9)5.7吊装顺序 (11)六、施工方法及工艺要求 (11)6.1叠合楼板吊装工艺 (11)6.1.1施工顺序 (11)6.1.2施工工艺 (12)6.1.3吊装注意事项 (14)6.2楼梯吊装工艺 (14)6.2.1施工顺序 (14)6.2.2施工工艺 (15)6.3预制叠合板支撑 (16)6.3.1预制叠合板支撑计划 (16)6.3.2预制叠合板支撑木方抗弯强度计算 (16)6.3.3预制叠合板挠度计算 (17)6.3.4预制叠合板支撑立杆稳定计算 (17)七、质量保证措施 (18)7.1进场验收 (18)7.2吊装验收 (20)7.3质量保证措施 (20)八、成品保护 (21)九、吊装安全措施 (23)十、应急预案 (25)十一、工程验收与资料管理 (25)十二、附件 (26)一、编制依据➢《装配式混凝土结构连接节点构造》15G310-1、15G310-2➢《桁架钢筋混凝土叠合板(60mm厚底板)》15G366-1➢《装配式混凝土建筑技术标准》GB/T51231-2016➢《装配式混凝土结构技术规程》JGJ1-2014➢《混凝土结构工程施工质量验收规范》GB50204-2015➢《钢筋套筒灌浆连接应用技术规程》JGJ355-2015➢《钢筋连接用灌浆套筒》JG/T398-2012➢《钢筋连接用套筒灌浆料》JG/T408-2013➢《混凝土结构工程施工质量验收规范》GB50666-2011➢《工业化建筑评价标准》GBT51129-2015➢《装配式混凝土结构表示方法及示例》15G107-1➢佳源世纪天城二期A地块工程施工图二、工程概况2.1总体概况世纪天城二期项目位于扬州江都市文昌东路与广州路交汇处。
装配式建筑吊装施工—PC构件吊装工艺流程装配式建筑吊装施工是指在现场进行的装配式建筑构件吊装工作。
装配式建筑是通过工厂预制或者组装而成的建筑体系，常见的有预制混凝土构件、钢结构构件、木结构构件等。
在装配式建筑吊装施工中，PC构件是一种经过工厂预制、场地组装的混凝土构件，具有高强度、高质量、高效率等优点，被广泛应用于各类建筑工程中。
PC构件吊装的工艺流程主要包括场地准备、吊装方案制定、吊装设备准备、吊装作业和收尾工作等步骤。
首先是场地准备。
在吊装作业开始前，需要对吊装区域进行清理和平整，确保施工区域的安全和通畅。
同时，还需对施工现场进行必要的标识和管制，确保人员和设备的安全。
然后是吊装方案制定。
吊装方案是吊装施工的重要基础，要根据实际情况制定合理的吊装方案。
吊装方案包括吊装点的选取、吊装高度的确定、吊装设备和工具的选择、吊装顺序的安排等内容。
吊装方案要充分考虑施工现场的实际情况，确保吊装过程中的安全和顺利。
接下来是吊装设备准备。
根据吊装方案的要求，选择适当的吊装设备进行装配和准备。
常见的吊装设备有塔吊、起重机、吊车等。
吊装设备要经过检查和试运行，确保设备的正常运转和安全可靠。
然后是吊装作业。
吊装作业是整个吊装施工的核心环节。
在进行吊装作业前，要对吊装设备和工具进行检查和试运行，确保设备的正常运转。
吊装作业过程中，要根据吊装方案的要求，将PC构件准确、平稳地吊装到指定位置。
在吊装过程中，要严格按照施工规范操作，保证吊装安全，防止发生事故。
最后是收尾工作。
吊装作业完成后，要对吊装设备和工具进行整理和清理，保持设备的良好状态。
同时，要对施工现场进行清理和整理，消除施工过程中产生的垃圾和危险物品。
并进行吊装作业的总结和评估，总结经验教训，为后续工作提供参考。
总之，装配式建筑吊装施工工艺流程是一个复杂而严谨的过程，需要经验丰富的专业人员进行操作。
只有合理制定吊装方案、选择适当的吊装设备、严格执行施工规范，才能确保吊装作业的顺利进行，保证施工的质量和安全。

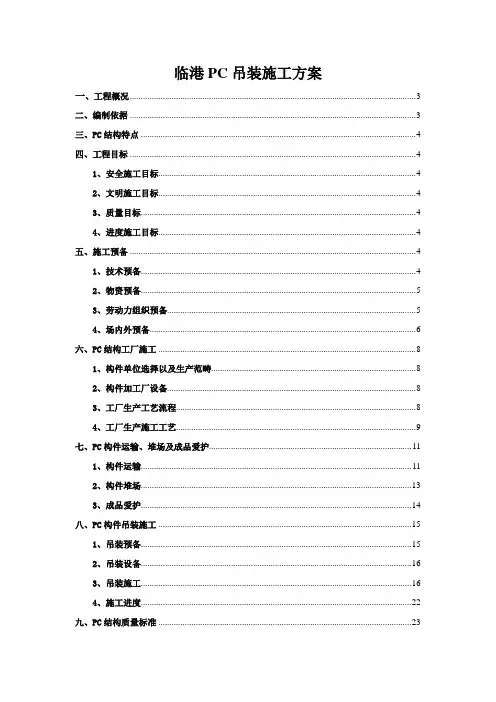

临港PC吊装施工方案一、工程概况 (3)二、编制依据 (3)三、PC结构特点 (4)四、工程目标 (4)1、安全施工目标 (4)2、文明施工目标 (4)3、质量目标 (4)4、进度施工目标 (4)五、施工预备 (4)1、技术预备 (4)2、物资预备 (5)3、劳动力组织预备 (5)4、场内外预备 (6)六、PC结构工厂施工 (8)1、构件单位选择以及生产范畴 (8)2、构件加工厂设备 (8)3、工厂生产工艺流程 (8)4、工厂生产施工工艺 (9)七、PC构件运输、堆场及成品爱护 (11)1、构件运输 (11)2、构件堆场 (13)3、成品爱护 (14)八、PC构件吊装施工 (15)1、吊装预备 (15)2、吊装设备 (16)3、吊装施工 (16)4、施工进度 (22)九、PC结构质量标准 (23)1、验收程序与划分 (23)2、预制构件验收标准 (23)十、PC结构质量保证措施 (29)1、测量工程 (29)2、预制构件 (30)3、模板工程 (31)4、钢筋工程 (31)5、混凝土工程 (33)十一、现场施工配套 (35)十二、安全措施 (35)十三、文明施工措施 (36)1、场容场貌治理 (36)2、临时道路治理 (36)3、材料堆放治理 (37)十四、应急措施 (37)1、起重机事故应急措施 (37)2、高处坠落事故应急措施 (37)3、物体打击事故应急措施 (38)4、触电事故应急措施 (38)十五、工程资料治理 (40)1、资料划分 (40)2、资料治理要求 (40)十六、附图 (42)一、工程概况项目名称：临港南汇新城NNW-C4C-06地块住宅项目项目位置：北临规划S6路，东至雪绒花路，南临临港大道，西侧为现有河道建设单位：上海港万房地产开发勘察单位：上海地矿工程勘察设计单位：上海天华建筑设计监理单位：上海百通项目治理咨询总包单位：上海帆景建设工程工程由6栋6层洋房（8#、9#、10#、11#、12#、13#），6栋8层公寓（2#、3#、5#、6#、7#、15#），1栋4层联排，7栋1~2层沿街商业以及地下室车库、门卫、垃圾房和配电房组成。

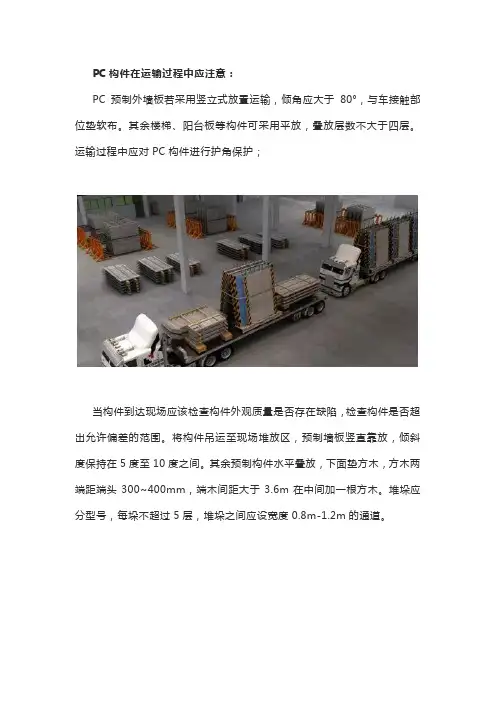

PC构件在运输过程中应注意：PC预制外墙板若采用竖立式放置运输，倾角应大于80°，与车接触部位垫软布。
其余楼梯、阳台板等构件可采用平放，叠放层数不大于四层。
运输过程中应对PC构件进行护角保护；当构件到达现场应该检查构件外观质量是否存在缺陷，检查构件是否超出允许偏差的范围。
将构件吊运至现场堆放区，预制墙板竖直靠放，倾斜度保持在5度至10度之间。
其余预制构件水平叠放，下面垫方木，方木两端距端头300~400mm，端木间距大于3.6m在中间加一根方木。
堆垛应分型号，每垛不超过5层，堆垛之间应设宽度0.8m-1.2m的通道。
PC构件吊装工艺：1. 弹轴线及PC构件控制线，每层轴线误差小于2mm，检查定位钢筋，其位置偏移不大于10mm，标高引测，每层高程误差小于2mm，总高度高程误差小于1mm，放置标高控制垫块，墙体长度大于1.5米的设置分仓缝，保证灌浆料能均匀灌满所有套筒。
2. 扫面构件上二维码确定构件名称及位置，吊装前将现场及构件钢筋调直，安装外墙板与与斜撑相连的CP90钢板环。
3. 先将吊环螺栓拧入PC 板上口预埋套筒内，挂好吊钩，PC板下端垫木方或橡胶垫。
正式吊装前，应进行试吊，首先将构件吊起离开地面200～300mm 后，停止提升，检查塔吊的刹车等性能、吊具、索具是否可靠，确认无误方可进行正式吊装工序。
4. PC外墙通过吊具起吊平稳后再匀速转动吊臂，靠近建筑物后由吊装工人用钩子接住缆风绳后，将构件拉到安装位置的上方并使其缓缓下降。
5. 当PC 外墙下降到位之后，吊装工人将PC 板上的孔洞对准下层预留好的露出钢筋，稳稳地插入孔洞内，然后将PC 板落在初步安装位置，整个过程钢丝绳不可以脱钩，紧接着将斜拉杆扣在PC板的锚固件上。
6. 墙体调整：待墙板吊装就位后，根据预先放好的楼层控制线，通过底部可调整斜拉杆旋入与旋出，首先确定好墙体在室内外方向的位置及垂直度。
2米高度垂直度误差不得超过5毫米。
