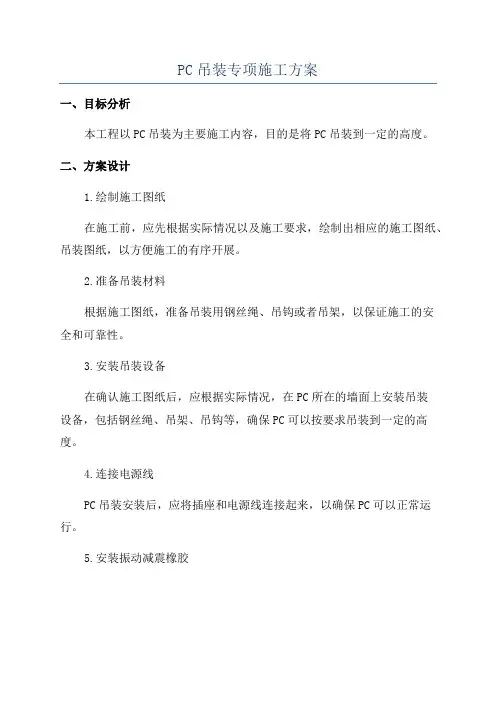

PC吊装专项施工方案
一、目标分析
本工程以PC吊装为主要施工内容，目的是将PC吊装到一定的高度。
二、方案设计
1.绘制施工图纸
在施工前，应先根据实际情况以及施工要求，绘制出相应的施工图纸、吊装图纸，以方便施工的有序开展。
2.准备吊装材料
根据施工图纸，准备吊装用钢丝绳、吊钩或者吊架，以保证施工的安
全和可靠性。
3.安装吊装设备
在确认施工图纸后，应根据实际情况，在PC所在的墙面上安装吊装
设备，包括钢丝绳、吊架、吊钩等，确保PC可以按要求吊装到一定的高度。
4.连接电源线
PC吊装安装后，应将插座和电源线连接起来，以确保PC可以正常运行。
5.安装振动减震橡胶
为防止PC吊装后，由于震动或者人为操作等原因造成PC出现故障，在吊装PC时，可以在PC底座和吊架之间加装振动减震橡胶，可以缓解因外界震动而造成的PC损坏。
6.结束施工
完成上述施工后，应对PC进行检查，确保PC可以正常运行，结束施工。
三、安全措施
1.施工前应进行安全教育，仔细阅读施工图纸，掌握施工技术要求。
2.施工时应穿戴安全用具，如安全帽、安全靴、安全手套等，以防止意外伤害。
3.确保施工现场的安全，不要在PC附近吸烟、玩闹等，以免发生意外事件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P C建筑吊装方案修改集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#目录499156293014一、工程概况（一）相关单位概况：（二）工程建筑设计概况（三）产业化设计概况1. 采用预制装配整体式钢筋混凝土结构体系2. 外墙采用“三明治”外墙板，内含保温层，随主体安装3. 内墙采用预制内墙板和隔墙板，随主体安装；卫生间、厨房等部分隔墙采用EPS聚苯颗粒轻质复合夹芯隔墙条板，二次安装4. 梁采用预制梁、部分现浇5. 室内无砌体、抹灰工程，外墙无抹灰6. 剪力墙柱采用铝合金模板，叠合板采用轮扣支撑7. 标准层PC构件尺寸、数量、重量概况二、编制依据1.《混凝土叠合楼盖装配整体式建筑技术规程》（DBJ 43/T 301-2013）2.《混凝土结构后锚固技术规范》（JGJ145-2013）3.《工程测量规范》（GB50026－2007）4.《混凝土结构工程施工质量验收规范》（GB50204－2002 2011年版）5.《建筑工程施工质量验收统一标准》（GB50300-2013）6.《建筑机械使用安全技术规程》（JGJ33－2012）7.《建筑施工高处作业安全技术规程》（JGJ80－91）8.《施工现场临时用电安全技术规范》（JGJ46－2012）9.工程施工技术资料、施工图纸及工艺清单；10.图纸会审及工程设计变更、洽商的标准；11.起重机械安装使用以及吊装工程的安全管理条例；12.本工程施工组织设计13.本工程的图纸会审记录三、施工计划标准层施工进度计划图标准层吊装施工顺序（1）5#、8#、9#栋标准层外墙挂板吊装顺序图（2）5#、8#、9#栋内墙板吊装顺序图（3）5#、8#、9#栋隔墙板吊装顺序图（4）5#、8#、9#栋叠合楼板吊装顺序图（5）5#、8#、9#栋外挂板、内墙板斜支撑布置图（6）5#、8#、9#栋叠合板内支撑架布置图材料与设备计划吊装工具与人员需求表吊装人员配备（每组）各种定做工具示例图吊爪钢梁连接件斜支撑硬塑垫块斜支撑杆一字连接件 L型连接件吊爪平衡钢梁四、吊装施工准备设备的选型根据工程概况及结构特点，该吊装施工采用塔机进行吊装，依据图纸设计、塔机定位位置以及吊装必须满足的最远距离的最大起重量，选择中联重科TC6517型塔机。
塔机吊装的施工特点：占地面积小、施工覆盖面大、施工速度快、定位准确。
塔吊的布置首先考虑起吊半径，在起吊半径范围内能卸车、能起吊；塔吊在布置时，其服务半径内不得有障碍物；塔吊与建筑物的相对位置尽量一致，这样可使塔吊附墙件重复利用；塔吊的电缆预留长度，需考虑建筑物的高度及塔机与配电箱的距离；塔吊的钢丝绳预留长度，需考虑建物的高度。
塔吊选型平面布置图及塔吊臂长选择考虑本工程最重板的重量及塔机最远距离的最大起重量，本项目5#、8#、9#栋塔吊采用米臂长，将塔吊平面布置图发于远大工艺设计院，确认满足吊装各类板材要求。
预制构件的运输预制混凝土构件运输宜选用低平板车，并采用专用托架，构件与托架绑扎牢固；预制叠合楼板、阳台板宜采用平放运输,堆放层数不超过6层；外墙板宜采用竖直立放运输；柱应采用平放运输，当采用立放运输时应防止倾覆；。
预制叠合梁构件运输时平放不宜超过2层；构件运输到现场后，应按照型号、构件所在部位、施工吊装顺序分别设置存放场地，存放场地应在吊车工作范围内。
预制构件堆放的要求：4. 采用插放或靠放，支架应有足够的刚度，并需支垫稳固，防止倾倒或下沉。
采用插放架时，将相邻插放架连成整体；采用靠放架时，对称靠放，外饰面朝外，倾斜度保持在5o—10o之间，对构造防水台、防水空腔、滴水线及门窗口角部应注意成品保护。
现场存放时，应按吊装顺序和型号分区配套堆放。
堆垛尽量布置在塔机工作30m范围内；堆垛之间宜设宽度为—的通道。
堆放应符合下列要求：4. 靠放时，区分型号，沿受力方向对称靠放。
施工现场的平面布置，应符合下列要求：在塔机的工作范围内不得有障碍物，并应有堆放适当数量配套构件的场地；场内堆放明确地点，并标识；道路、场地应平整坚实并有可靠的排水措施。
施工现场准备4. 组织现场施工人员熟悉、审查图纸，对构件型号、尺寸、预埋件位置逐块检查，准备好各种施工记录表格。
组织各施工人员学习各施工方案、安全方案、各工种配合协调方案；专门组织吊装工人进行教育、交底、学习，使吊装工人熟悉墙板、楼板安装顺序、安全要求、吊具的使用和各种指挥信号；现场各工种、信号吊装配合预演，次数为3次，在预演中发现信号、安全、设备、配合上存在的问题，即时对预定方案进行调整修改补全。
检查PC构件型号、数量及构件质量，并将所有预埋件及预留钢筋等梳整扶直，清除浮浆；按设计要求检查墙板底层圈梁上面预留抗剪键槽及插筋是否符合要求，其位置偏移量不得大于20mm。
抄平放线准备该建筑采用“内控法”放线，在房屋的首层根据坐标设置四条标准轴线（纵横轴方向各两条）控制桩，用经纬仪或全站仪定出建筑物的四条控制轴线，将轴线的交叉点作为控制点。
每栋房屋设水准控制点3个，在首层墙上确定控制水平线。
每层水平标高均从控制水平线用钢尺向上引测。
根据控制轴线和控制水平线依次放出墙板的纵、横轴线、墙板两侧边线、节点线、门洞口位置线、安装楼板的标高线、楼梯休息板位置及标高线、异型构件位置线及编号。
轴线放线偏差不得超过3mm；放线遇有连续偏差时，应考虑从建筑物中间一条轴线向两侧调整。
确定墙板安装起点和流向安装PC构件时按远大工艺院设计的吊装顺序进行吊装。
五、施工工艺工艺流程：一般规定1.参加起重吊装作业人员，包括司机、起重工、信号指挥、电焊工等均应属特种作业人员，必须是经专业培训、考核取得合格证、并经体检确认可进行高处作业的人员。
2.起重吊装作业前应详细勘察现场，按照工程特点及作业环境编制专项施工方案，并经企业技术负责人审批，其内容应包括：现场环境及措施、工程概况及施工工艺、纲丝绳及索具的设计选用、构件堆放就位图以及吊装过程中的各种防护措施等。
3.起重机械进入现场后应经检查验收，重新组装的起重机械应按规定进行试运转，包括静载、动载试验，并对各种安全装置进行灵敏度可靠度的测试。
确认检测条例要求方可使用。
4.起重吊装索具吊具使用前应按施工方案设计要求进行逐件检查验收。
5.起重吊装各种防护措施用料、脚手架的搭设以及危险作业区的围圈等准备工作应符合方案要求。
6.起重吊装作业前应进行安全技术交底，内容包括吊装工艺、构件重量及注意事项。
7.吊装作业时通讯方式采用对讲机，指令清晰后方可动作。
8.起重吊装高处作业人员应佩带工具袋，工具及配件应装入工具袋内，不得抛掷物品。
索具设备要求1.起重吊装钢丝绳应符合下列规定：（1）计算钢丝绳允许拉力时，应根据不同的用途选用安全系数;（2）钢丝绳的连接强度不得小于其破断拉力的80%；当采用绳卡连接时，应按照钢丝绳直径选用绳卡规格及数量，绳卡压板应在钢丝绳长头一边;（3）钢丝绳出现磨损断丝时，应减载使用，当磨损断丝达到报废标准时，应及时更换合格钢丝绳。
2.应根据构件的重量、长度及吊点合理制作吊索，工作中吊索水平夹角宜在45 o—60 o之间。
3.吊具的设计制作应有足够的强度及刚度，根据构件重量、形状、吊点和吊装方法确定，吊具应使构件吊点合理、吊索受力均匀。
4.应正确使用吊钩，严禁使用焊接钩、钢筋钩，当吊钩挂绳断面处磨损超过高度10%时应报废。
5.应按照钢丝绳直径及工作类型选用滑车，滑车直径与钢丝绳直径比值不得小于15。
外墙板吊装1.对起重机的作业要求：应根据建筑工程结构的跨度、吊装高度、构件重量以及作业条件和现有起重机类型、起重机的起重量、起升高度、工作半径、起重臂长度等工作参数选择起重机。
2.对吊装安全的要求：（1）对所有作业人员及新进场、转岗人员进入施工现场进行有针对性的安全教育培训；配备足够数量的专职安全生产管理人员。
（2）特种作业人员必须经过专门的安全作业培训，并取得资格证书持证上岗作业。
（3）安全防护措施及时到位；按照要求配备齐全、合格的安全防护用具并正确使用。
（4）施工临时用电及施工机具的使用符合相应的标准规范。
（5）高处作业人员要进行针对性的安全教育及技术交底，并履行好签字手续。
高处作业人员要正确使用安全防护用品，如安全帽、安全带等。
（6）每一处临边应有防护措施，防护符合要求；三宝四口要有专项施工方案。
（7）吊装期间地面警示标志和地面预警人员要配备到位。
（8）工地急救医务室、医务人员、急救车辆、药品要配备齐全。
（9）天气情况要适合于吊装施工。
四级以上大风天气、雨天、雷天禁止吊装施工。
（10）起重设备完好，专人操作，地下、楼上、塔吊各种指挥信号要统一、齐全、通畅。
3.外墙板PC构件吊装（1）测量放线安装线和控制线：根据设计图纸放出外墙外挂板安装内边线和距离内边线20CM出的安装控制线。
楼面抄平：楼面混凝土浇筑完成后，测出整个楼面标高，再根据最高点计算出外挂板处需设置的垫片高度，并用大头笔写在外挂板设置垫片处。
（2）限位件安装：根据工艺图设计的位置和外挂板安装线在楼面上安装限位件。
（3）外挂板吊装根据外墙板吊装顺序图，按顺序对外墙板进行就位。
箭头所指方向为正面，不得装反。
根据构件形式及重量选择合适的吊具，当墙板与钢丝绳的夹角小于45度时或墙板上有四个（一般是偶数个）或超过四个吊钉的应采用加钢梁吊装。
如下加钢梁吊装示例图：（4）外墙板起吊就位：1）外墙板起吊前，检查钢丝绳，用卡环销紧外挂板上吊环。
吊装时在窗洞口还需增设保护用钢索。
2）吊运到安装位置时，先找好竖向位置，再缓缓下降就位。
就位前先在外墙板缝处放置垫块，控制墙板的拼缝宽度。
墙板就位时，以外墙内边线为准，做到外墙面顺直，墙身垂直，缝隙一致。
为保证外墙板按边线就位也可在边线上用电锤引个孔插入钢筋，墙板落位时沿钢筋边缓慢下落，准确就位。
（5）外挂板拼缝处理外挂板内侧水平缝使用抗裂砂浆进行封堵，外挂板内侧竖向缝使用聚氨酯泡沫胶或者10CM防水卷材进行封堵（出去成本和施工方便考虑，现使用聚氨酯泡沫胶），防止混凝土漏浆。
外挂板外侧缝使用发泡聚乙烯棒和聚氨酯防水胶进行封堵。
详见下节点图：（6）安装连接件外墙校正后，用连接件将相邻墙板接成一体，并将限位件与外挂板处的预埋螺栓扣进行连接。
安装连接件时，螺栓紧固合适，不得影响外墙平整度，安装完毕后用点焊固定。
4.注意事项（1）安全注意事项1）起吊时吊爪开口凹槽正对钢丝绳受力方向，凹槽与钢丝绳平行；2）取钩、固定斜支撑人员必须系好安全带，并与防坠器相连。
防附器有可靠的固定措施。
操作人员所用的梯子必须牢固。
3）必须使用专用平衡梁及吊架，严格按图纸设计的吊点数量吊装。
另外，须增加一条保护索，确保吊装安全。
保护索按以下要求设置：外墙：①有窗洞的外墙，保护索从窗洞穿过；②无窗洞的外墙，设计的吊钉数量不得少于四个，总装现场必须按设计吊点数量吊装。
