平行透视(一点透视)讲解 PPT课件

设计师可以利用透视技巧来突出产品的重点部分，使得观众能够更清楚地了解产品 的构造和特点。
透视还可以用来表现产品的内部结构和功能原理，通过透视剖面图等形式来展示产 品的内部构造和工作原理，增强观众对产品的认知和理解。
产品材质表现方法
透视在产品设计中能够真实地表现产品 的材质质感，通过光影效果和色彩处理 可以模拟出不同材质的表面质感和纹理
利用一点透视和两点 透视原理，构建具有 深度感和立体感的动 画场景。
运用色彩、光影等视 觉元素，增强场景的 空间感和真实感。
通过调整视角和视平 线的高低，表现不同 的空间层次和远近关 系。
角色动作设计和运动规律掌握
根据透视原理，设计符合角色性 格和情绪的动作，表现角色的动
态美。
掌握运动规律，使角色动作更加 自然、流畅，符合物理原理。
2
设计师可以利用透视原理，将产品的设 计理念以立体、生动的形式呈现出来， 使得观众能够更直观地理解设计师的创 意和想法。
3
透视效果图可以作为产品设计的重要依 据，帮助设计师在产品开发的各个阶段 进行有效的沟通和交流，确保最终产品 的实现与其设计意图相符合。
产品结构表达技巧
透视在产品设计中能够清晰地表达产品的结构关系，通过透视原理可以准确地表现 出产品各个部件之间的位置、比例和连接方式。
与眼睛平齐的水平线，是确定画面中 物体高度和深度的基准线。
消失点
在两点透视中，物体两侧的垂直线分 别向左右两个方向汇集，最终消失在 视平线上的两个点，称为消失点。
消失点与视平线确定方法
01
02
03
确定视平线
根据观察者的眼睛高度和 物体在画面中的位置，确 定视平线的位置。
确定消失点
在视平线上根据物体两侧 垂直线的汇集方向，分别 定出左右两个消失点。

确定站点SP（控制在画面宽度的1-1.5倍），连
接平面图中各个角的内转折点，连线与PP线将有
迹点；（4）.SP向HL垂直延伸，交点即为心点
（灭点），过灭点连接ABCD外框的四角；
（5）.过PP线上的各个迹点引GL的垂线，确定
空间位置，最后利用真高线确定透视图内部的空
间高度；
2021/3/25
20
网格法（由外向里）
2021/3/25
8
• 透视名词术语
（1）画面：假设的透视图形产生的透明平面； （2）视点：画者眼睛的位置； （3）视距：眼睛与假设透明平面中心点之间的距离； （4）视高：画者眼睛的高低程度； （5）视线：画者眼睛视线达到景物的连线； （6）视域：或称视野、视圈，画者看到景物时的空间范围； （7）视锥：视域近小远大的圆锥体形状； （8）视平线：与画者眼睛所处高度平行的水平线；
消失到视心点
与画面成45°角的水平线（变线）
消失到距点上
与画面成＞ 45° 、＜ 90°角的水平线 （变线） 消失到内余点上
与画面成＞ 0° 、＜ 45°角的水平线 （变线） 消失到外余点上
2021/3/25
12
• 透视规律
一、物体 默认物体是静止不动的。
二、画面 画面与物体的关系：与物体主要面的偏角；画面与物体的前后关系。 画面偏角为零（平行透视、一点透视。 画面与物体的两个相互垂直的主要面存在偏角（成角透视、两点透视） 偏角可以选择30、45、60。其中45由于心点与两个灭点距离相同， 所以较少使用。当然画面偏角也可以自选。
2021/3/25
41
• 倾斜透视的原理
1、正四棱柱的三组主向轮廓线不平行也不垂直于画 面－－各自有其灭点
2、垂直于基面的直线成了不平行于画面的直线：即 直立变线

视平线的两角偏斜于心点。 （10）方形平面离视平线越近 就越小。 在绘画与设计中，平行透视 表现的范围非常广泛。一是因 为它只有一个灭点，形成一个 视觉中心，所以能较突出地表 现主题形象；二是因为它能使 画面产生平衡稳定之感，对称 感和纵深感强，通常适于表现 庄重、严肃的大场景或大场面 题材，并为题材主题配景。但 需要注意的是，如果视心点位 置选择不好，容易使画面显得 呆板。
图2-6 室内空间平行透视作图步骤（二）
图2-7 室内空间平行透视作图步骤（三）
第四节 等距离平行景物透视图的画法
等距离平行景物透视图作图步骤： 先画最近第一根灯杆，从顶端和底端对心点CV点作消失线，确定灯杆的高低范 围。 从灯杆二分之一处对CV点作消失线。根据需要（或按实际比例）画第二根灯杆， 过第一根杆顶端经第二根杆中点画直线，相交于杆底端消失线的点就是第三根杆的 位置。依此类推，画出第四、五、六根灯杆（图2-8）。
图作图步骤
第六节 室内平行透视图的画法
室内透视图的作图步骤如下： （1）先定出画幅，视平线，距点D1,D2,心点CV（图2-11）。 （2）定出画幅宽度AB，室内宽度aC，在基线上确定室内深度aD(水平量线)，连
线点D与距点D1，使之与a与CV的连接线交于一点，此交点与a的连线即为房屋室内深 度的透视线（图2-12）。
图2-2 平行透视规律（一）
图2-3 平行透视规律（二）
第二节 平行透视中正方体的画法
平行透视中正方体有一个由原线组成的可视的平行面，其透视形状不变；只有一种 水平变线，而视域中心是它的灭点，并且位置永远不变，作图原理较为简单。 作透视图的实质就是如何表现各种线段在纵深关系中的距离和长度变化。在透视的 纵深关系中，不同透视方向的线段有两类：一类是与画面成垂直关系的线段；另一类 是与画面成倾斜关系的线段。平行透视图中，测定与画面垂直的线段透视长度可采用 距点法。 所谓距点法，就是运用距点来测量的方法，即利用45°直角三角形原理，在平行透 视图上来测量垂直于画面线段长度的画法。距点法又称测点法。距点用“D”表示，它 到心点的距离和视点到心点的距离相等，位于视平线上心点的左侧和右侧。正方体的 作图步骤（图2-4）： （1）定视点E，视平线HL，心点CV。画与画面平行的正方形ABCD。从ABCD四点 分别引消失线至心点CV。 （2）延长CD线得E点，CD=DE‘。由E’点引线至距点D得F点（即D点CV点的连线与 ED线的交点），DF的长度就是正方形伸向远方的透视长（深）度。

但前后正方形的 边长各自相等。 如图3-6，
ab=bc=cd=da, ef=fg=gh=he。
平行透视
平行透视
请说出下 面绘画作 品属于那 种透视类 型？
•平行透视的定义 •平行透视所包含的基本特征、原理 •平行透视的画法Leabharlann D心点Dh
视点
第二节 平行透视的画法
作透视图的实质是如何表现各种线段在纵深关系 中的距离和长度的变化。 在这种关系中，不同透视方向的线段有三种： 一）与画面呈水平关系的线段； 二）与画面呈垂直关系的线段； 三）于画面呈倾斜关系的线段。
主垂线
h
s°
d
三、边长不等的立方体的画法
• 以一个宽4米、高3米、深5米的房间为例，地砖 1×1m。
画出下图中的地板块图 室内空间大小3*4*5，地板尺寸0.5*0.5m。
第三节：平行透视的应用
• 空间中物体的高度的定位 • 真高线为准线
•室内空间，高3m，宽4m，深5m，地砖0.5×0.5m。 室内地面放置一个1×1×1m的正方体，位置不限。
END
• （4）正平行六面体不包含主点、视平线和主垂线 时，正平行六面体都能看到三个面。
• 这种透视最能反映正平行六面体 的特点。
（5）正平行六面体的 位置高低不同时， 距视平线愈远的水 平面的透视愈宽； 反之愈窄。与视平 线同高时缩窄为一 直线，直角水平变 线愈靠近视平线的 透视愈平，反之愈 斜。
• （6）正平行六面体 左右位置不同时， 距离主垂线愈远的 侧立面的透视愈宽， 靠主垂线愈近的侧 立面透视愈窄。
• 将EF与消失点分别相连，得到正方体顶面的两条 垂直变线。
• 从CD向上引垂线，与EF出发的两条垂直变线相 交于GH两点。即为正方体最后的两个顶点。连接 GH。

19
20
21
22
23
小结： 熟练掌握一点透视的作图步骤，并能根
据一点透视作图步骤画图客厅卧室一点 透视线稿 能根据一点透视作图步骤画出餐厅、客 厅、卧室家具组合线稿
24
作业：1、画出9个视角下正方体的一 点透视图
2、根据一点透视作图步骤临摹客厅一 点透视图
25
透视透视商书满18773390455看图过程中请大家找出图片的看图过程中请大家找出图片的一透视的定义客观物体因与人眼视点的远近距离和空间方位的不同在视觉上引起近大远小近宽远窄或近长远短等形象变化称作透视现象
透视
1
看图过程中请大家找出图片的相同点
2
3
4
5
6
大近
远
小
低远 高 近
7
8
一、透视的定义
客观物体因与人眼（视点）的远近距离和空间方位的不同， 在视觉上引起近大远小、近宽远窄或近长远短等形象变化， 称作透视现象。
运用透视规律描绘物体形象，是在平面上表现立10
11
12
13
14
15
16
17
18
室内一点透视图画法步骤

END
主垂线
h
s°
d
三、边长不等的立方体的画法
• 以一个宽4米、高3米、深5米的房间为例，地砖 1×1m。
画出下图中的地板块图 室内空间大小3*4*5，地板尺寸0.5*0.5m。
第三节：平行透视的应用
• 空间中物体的高度的定位 • 真高线为准线
•室内空间，高3m，宽4m，深5m，地砖0.5×0.5m。 室内地面放置一个1×1×1m的正方体，位置不限。
• （4）正平行六面体不包含主点、视平线和主垂线 时，正平行六面体都能看到三个面。
• 这种透视最能反映正平行六面体 的特点。
（5）正平行六面体的 位置高低不同时， 距视平线愈远的水 平面的透视愈宽； 反之愈窄。与视平 线同高时缩窄为一 直线，直角水平变 线愈靠近视平线的 透视愈平，反之愈 斜。
• （6）正平行六面体 左右位置不同时， 距离主垂线愈远的 侧立面的透视愈宽， 靠主垂线愈近的侧 立面透视愈窄。
• 将EF与消失点分别相连，得到正方体顶面的两条 垂直变线。
• 从CD向上引垂线，与EF出发的两条垂直变线相 交于GH两点。即为正方体最后的两个顶点。连接 GH。
平行透视 Ping xing tou shi
平行透视画法的运用：
利用平行透视图的画法可以将生活中常见的各种立体的方形物品 的透视图准确作出,如楼房、桌子、电视机、沙发等等。
但前后正方形的 边长各自相等。 如图3-6，
ab=bc=cd=da, ef=fg=gh=he。
平行透视
平行透视
请说出下 面绘画作 品属于那 种透视类 型？
•平行透视的定义 •平行透视所包含的基本特征、原理 •平行透视的画法
D
心点
D
h
视点

素描五大调、结构以及透视的变化．
2、几何体一般采用石膏做材料，在质地上比较单纯，也暂时不用考虑 固有色对形体明暗的干扰，有利於初学者集中精力学习光对形体的影响，掌
握色调的基本规则．
二、几何体的画法
1、球体：
35
B、找出明暗交接线：在球体上明暗交接线是一个弧形，同样用 短直线相衔接来表现这一弧形明暗交接线．(注意：明暗交接线在球体上的 表现并非是截然的明暗分界，而是一个较模糊的，并且受反光影响，明暗 交接线在色度上也并非一成不变，在表现上就更应注意观察，避免画死和
A：三面 物体在受光的照射后，呈现出不同的明暗，受光的一面叫亮
面，侧受光的一面叫灰面，背光的一面叫暗面。这就是三面。
21
22
高光是光线投射在物体 表面上最亮的部分。
灰光位于高光的两侧， 一侧渐为形体的边沿，一侧 与明暗交界线相衔接。
明暗交界线位于亮面与 暗面的交界处，它是暗面中 最黑暗的层次。它不是一条 线，而是一部分层次
33
石膏几何形体
立方体 圆柱体
圆球体
圆锥体
34
第一节：几何体
一、几何体的讲解
常见的几何体教材有：锥体、球体、六棱柱体、圆柱体和方体等．
1、几何体是初学绘画的必修课．因为几何体在结构上单纯，也是一切 复杂形体最基本的组成和表现形式，通过对几何体的绘画学习，不但能让初 学者掌握最基本 的形体素描表现方法，而且也可从中初步的循序渐进的掌握
20
7、明暗与调 子
认识素描中的明暗
（1）：明暗产生的原因：有光源(不论是自然光源、人工光源)照射， 就有了明暗之说；
（2）：明暗的基本法则： 光源直射处(向光)是明亮部。.光源照射不 到之处(背光)是黑暗部。反射光所形成的是中间灰色部分。

(4)把正方形安排在60°视域范围之内，以四角与心点 连线，水平面的对角线连接距点，相截四角到心点连线得立 方体的透视深度，立方体的透视图即作出。
立方体的直接画法
平行透视的制图方法
► 由侧视图、正视图转换成透视图的画法： 以长300cm、深300cm、高280cm室内空间，距画面
60cm贴墙处放置一高60cm、宽45cm、长90cm的书桌为例 （比例根据需要自定）。
室内空间透视图画法
Hale Waihona Puke 案例分析绘画时容易出错的问题
1、各种物体的消失点不统一。
2、应有透视变化的面设有透视变化。
3、物体的平面未画平。
4、应垂直的边线没有画垂直。
透平行视透视
平行透视
第一单元作业
1、了解平行透视（一点透视）的特点， 熟记透视规律。
2、完成一张有家具的室内（教室或本 人居住的寝室）场景平行透视作业一张（只 用线，不涂明暗），用红色标出变线和主点。

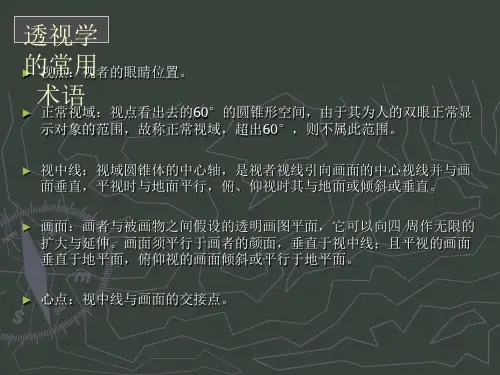

► 心点：视中线与画面的交接点。
透视学 的常用 ► 基面：承载物体的平面，平视时即是地面，且与画面垂直。
术语
► 原线：即与画面平行的直线。它的透视特点是在画面上保持原来的透视 方向；且平行的原线在画面上仍保持平行。
► 变线：即与画面不平行的直线。它的透视特点是在画面上的透视方向要 么发生变化，要么指向远端的某个消失点，要么终止某个消失点；且相 互平行的变线共用一个消失点。
平行透 视的特 ► 点(4)在60°视域范围之内，等大立方体在同角度方向，
不同距离位置上的比较，不是同一形状的放大缩小，它们之 间在近大远小变化中，含有直角边的平面都要发生形变。
►
(5)立方体直角面所产生的透视深度是通过对角线与画

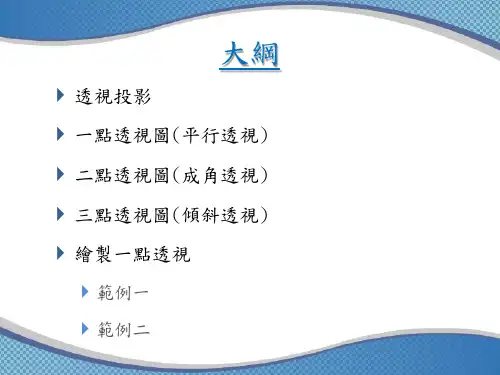

大綱
透視投影 一點透視圖(平行透視) 二點透視圖(成角透視) 三點透視圖(傾斜透視) 繪製一點透視
範例一 範例二
透視投影
透視投影分為： 一點透視圖，又稱平行透視。 二點透視圖，又稱成角透視。 三點透視圖，又稱傾斜透視。
一點透視圖(平行透視)
一點透視圖(平行透視)
二點透視圖(成角透視)
手繪二點透視圖之室內設計圖
三點透視圖(傾斜透視)
三點透視圖(傾斜透視)
定義： 三軸皆與投影面傾斜，有三個消失點。
應用： 漫畫、鳥瞰圖。
三點透視圖(傾斜透視)
三點透視圖
繪製一點透視-範例一
繪製一點透視-範例一
歩驟1：先決定觀看角度
繪製一點透視-範例一
繪製一點透視-範例二
歩驟3：將圖形所顯現之角連至消失點。
繪製一點透視-範例二
歩驟4：在適當位置，將圖形往後平移。
繪製一點透視-範例二
歩驟5：將不同深度圖形往後平移至適當位置。
繪製一點透視-範例二
歩驟6：將作圖線擦拭，完成
定義： 前平面與投影面平行或有兩軸(高與寬)與投影面 平行，有一個消失點。
應用： 美工圖、室內設計圖。
一點透視圖(平行透視)
一點透視圖(平行透視)
手繪一點透視之室內設計圖
二點透視圖(成角透視)
二點透視圖(成角透視)
定義： 僅垂直軸與投影面平行，有兩個消失點。
應用： 美工圖、室內設計圖、建築外觀 、漫畫。
歩驟2：決定消失點的位置
繪製一點透視-範例一
歩驟3：將圖Biblioteka 所顯現之角連至消失點。繪製一點透視-範例一
歩驟4：在適當位置，將圖形往後平移。

11
ppt精选
一点透视
图7：中心视 线（EE')和 水平线（H.L) 的交点为消 点（V.P）， 如果是一点 透视图，就 会和视心相 叠。把正面 图点a\b\b'\ a',和消点连 结。
12
一点透视
图8：平面图点
A\B\C\D和视点
的连结线，能和
画面线（P.L)相
交A\B\C\D，从
A\B\C\D向基线
C图：这是利用足线法完成得室内透视图。其宽度、深度可
由视点（E.P）连接平面图上的点求出，而高度则须由基线上
的立面图延伸线条求出。 ppt精选
19
作业1 --方体的一点透视1张
要求： 1、A3 2、铅笔手绘 3、保留所有连接线 4、角度及大小自定
ppt精选
20
二点透视（Two-point Perspective）
一点透视（One-point Perspective）
ppt精选
1
一点透视
所谓一点透视是指一个立 方体与画面、地现平 行，并与视线成垂直状 态者。亦即立方体的三 组棱线中的两组与画 面、地面平行，另一组 棱线则消失于视心，此 种图法称为一点透视， 一点透视又称平行透 视。
ppt精选
2
一点透视
在只有一个物体时，一点透视图所能表现的范围，如图①所示：由A面和
ppt精选
17
ppt精选
一点透视
B图：平面图部分 在画面线下方的情 况。在作透视图时， 无论时画面线上方 或下方的点，在和 视点连接时，都必 须先求得投影在画 面线上得点，再作 垂直线，以求得透 视图。若欲求得更 大得透视图，可将 平面图配置于画面 线下方，其高度可 由基线放大来求出。
18

透视是的位置，从 透视的角度看 就是近处大，远处小。
平行透视 放置状态： 在两对竖立 方块面中， 一对同画面 平行，另一 对同画面成 直角，为平 行透视。
观察平行透视的特点
立方体的一组面和 画面成平行，其四 条棱边垂直于地面 的透视画法。
请同学们观察下面这幅作品是如何表现 景物空间的？
地平线
什么是透视画法？透视的分类 是怎样的？
透视是一种符合正常视觉感受的 科学变形，根据透视的特点，可以将透 视分为平行透视和成角透视两种。
看图过程中请大家找出图片的相同点
同学们知不知道这是什么原理呢？
由于透视视觉上的变形，产生了近大远小 的感觉，透视线和消失点就应运而生
课堂作业：请同学们在纸上
画平行透视六面体。
平行透视又叫一点透视，通常看到物 体的正面，而且这个面和我们的视觉平行。 平行透视都有一个消失点。
因为近大远小的变形，所以形体产生了 纵深感。

平行透视 :又称一点透视，就是说立方体放在 一个水平面上，前方的面（正面）的四边形分 别与画纸四边平行时，上部朝纵深的平行直线 与眼睛的高度一致，消失成为一点。而正面则 为正方形。
