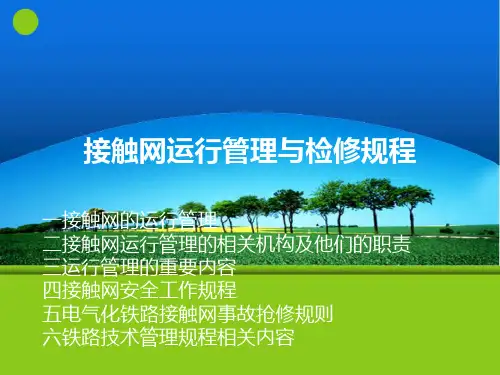

接触网运行管理与检修规程分解共19页文档

接触网运行检修规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改接触网运行检修规程(标准版)铁道部文件接触网运行检修规程(摘录)铁运[1999]102号第二章运行和管理第4条接触网运行和检修工作实行统一领导、分级管理的原则,充分发挥各级组织的作用。

铁道部:负责全路接触网运营管理工作,统一指导、统一规划,监督、检查;制定有关规章。

铁路局:贯彻执行铁道部有关规章、命令和标准,组织制定本局有关细则、办法和工艺;制定各分局、供电段的管理和职责范围;规划全局的接触网运营管理工作;审批局管的新产品试运行和重要的设备变更;组织好日常维修,适时地安排好大修改造工程,增强能力,改善设备的技术状态,提高供电质量,适应运输发展需要,保证安全可靠地供电。

第8条电气化区段的接触支柱内壁或隧道一侧的边墙上标出轨面标准线、线路超高和侧面限界,作为供电和工务部门共同遵守的标准;新建电气化铁路,由施工单位标出,开通前由供电、工务部门共同确认,以后每年复测一次,实际侧面限界与标明的侧面限界之差在任何情况下均不得大于30mm,实际超高和标明的超高之差在任何情况下均不得大于7mm,如大修、改造必须超过时,大修、改造的设计文件必须经铁路局批准,竣工后供电和工务部门共同重新测定,轨面标准线要用红色油漆划在支柱内壁或隧道边墙悬挂点的下方,供电段负责红线的日常管理,应保持清晰。

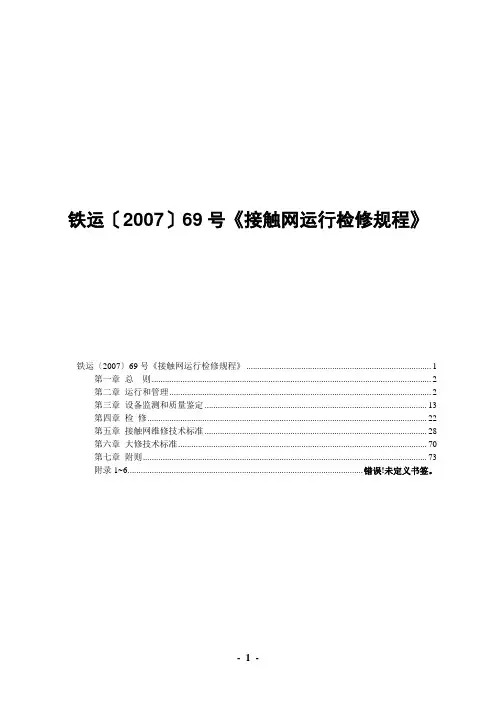

铁运〔2007〕69号《接触网运行检修规程》铁运〔2007〕69号《接触网运行检修规程》 (1)第一章总则 (2)第二章运行和管理 (2)第三章设备监测和质量鉴定 (13)第四章检修 (22)第五章接触网维修技术标准 (28)第六章大修技术标准 (70)第七章附则 (73)附录1~6 ........................................................................................................ 错误！未定义书签。

第一章总则第1条接触网是电气化铁路重要行车设备。

为保证接触网运行安全可靠，特制订本规程。

第2条牵引供电各单位（包括牵引供电设备管理、维修单位和从事既有线电气化牵引供电施工单位，下同）要建立健全各项规章制度,切实贯彻本规程的规定。

各单位要结合具体情况制定实施细则，报上级业务主管部门和业主单位核备。

第3条接触网的运行与维修, 坚持“预防为主、修养并重”的方针，按照“周期检测、状态维修、寿命管理”的原则,遵循精细化、机械化、集约化的检修方式，依靠科技进步，积极采用接触网自动化检测手段和机械化维修手段,提升接触网维修技术参数的精准度,不断提高接触网运行品质和安全可靠性。

第4条本规程的技术标准作为接触网运行与检修的质量验收依据。

第5条本规程适用于既有线工频、单相、25kV交流及提速200—25 0km/h接触网的运行和检修。

第二章运行和管理统一领导和分级管理第6条接触网运行检修工作遵循统一领导、分级管理的原则，充分发挥各级组织的作用。

铁道部：负责全路接触网运行管理工作，统一指导、统一规划，监督、检查；制定有关规章。

铁路局：贯彻执行铁道部有关规章、命令和标准，组织制定本局有关细则、办法和工艺；制定牵引供电设备管理单位的管理职责和范围；监督、检查、指导、协调全局的接触网运营管理工作；审批局管的新产品试运行和重要的设备变更；适时地安排好大修改造工程，增强供电能力，改善设备的技术状态，适应运输发展的需要。

接触网安全工作规程目录第一章总则第二章一般规定第三章作业制度作业分类工作票作业人员的职责第四章受力工具和绝缘工具第五章高空作业一般规定攀杆作业登梯作业检修作业车作业第六章停电作业一般规定V形天窗作业命令程序验电接地作业结束第七章间接带电作业一般规定命令程序作业结束安全技术措施第八章倒闸作业第九章作业区防护附录1 电气化铁道安全合格证附录2 接触网工作人员安全等级附录3 接触网第一种工作票附录4 接触网第二种工作票附录5 接触网第三种工作票附录6 接触网停电作业命令票附录7 接触网间接带电作业命令票附录8 隔离开关倒闸命令票附录9 隔离开关倒闸完成报告单附录10 常用工具机械试验标准附录11 常用绝缘工具电气试验标准附表1 作业命令记录附表2 倒闸操作命令记录附表3 受力工具机械试验记录附表4 绝缘工具电气试验记录第一章总则第1条在接触网运行和检修工作中，为确保人身、行车和设备安全，特制定本规程。

本规程适用于既有线工频、单相、25kV交流及提速200—250km/h接触网的运行和检修。

第2条牵引供电各单位（包括牵引供电设备管理、维修单位和从事既有线电气化牵引供电施工单位，下同）在接触网作业中要贯彻“施工不行车，行车不施工”的原则；经常进行安全技术教育，组织有关人员认真学习和熟悉本规程，不断提高安全技术管理水平，切实贯彻执行本规程的规定。

第3条各级管理部门要认真建立健全各级岗位责任制，抓好各项基础工作，依靠科技进步，积极采用新技术、新工艺、新材料，不断提高和改善接触网的安全工作和装备水平，提高接触网运行与检修管理工作质量，确保人身和设备安全。

各铁路局应根据本规程规定的原则和要求，结合具体情况制定细则，报部核备。

第二章一般规定第4条所有的接触网设备，自第一次受电开始即认定为带电设备。

之后，接触网上的一切作业，均必须按本规程的规定严格执行。

侵入建筑限界的接触网作业，必须在封锁的线路上进行。

第5条从事接触网作业的有关人员，必须实行安全等级制度。

高速铁路接触网作业车管理、运用、检修实施细则高速铁路接触网作业车管理、运用、检修实施细则第一章总则第1条接触网作业车（含接触网架线作业车、接触网放线车、接触网检修车、接触网轨道起重车、、接触网高空作业车、绝缘子水冲洗车等，下同）是电气化铁路接触网日常维修、大修、事故抢修和电气化铁路施工的重要机具。

为加强接触网作业车运用、检修、安全管理工作，保证电气化铁路运输安全畅通，根据《铁路运输安全保护条例》、《铁路技术管理规程》、《铁路机车车辆设计生产维修进口许可管理办法》、《铁路机车和自轮运转车辆驾驶员资格许可办法》等有关法规和规程，特制定本规则。

第2条接触网作业车管理工作应贯彻执行国家相关方针政策、命令法规，坚持“安全第一、预防为主、修养并重、服务生产”的原则，健全管理组织，规范技术措施，实施逐级负责、专业化管理，确保行车安全。

第二章高速铁路接触网作业车管理第3条接触网作业车实行铁道部、铁路局（公司，下同）、站段（使用单位）三级管理。

贯彻执行上级下达的有关设备运用、管理的方针政策、规章制度，制定细化措施。

第4条部门职责1.设备科管理职责（1）贯彻执行上级下达的有关设备运用、管理的规章制度，结合段实际情况制定落实措施。

（2）制定接触网作业车相关管理部门的岗位责任制和考核办法。

（3）完善接触网作业车管理台帐，掌握接触网作业车的技术状态和安全运用情况。

（4）负责编制、提报段轨道作业车辆更新改造和大修计划，组织大修车辆的出厂质量检查和交接验收工作。

（5）负责组织轨道作业车辆报废前的技术状态鉴定工作，按规定向路局提报车辆报废申请。

（6）负责司乘人员的年审及车辆年检合格证的申报工作。

（7）负责轨道作业车辆的运用安全管理工作，组织车辆年度检查鉴定前的各项例行检查、检测，确保年检质量达标。

(8)负责签订行车安全装备外委检修、检测合同，并督促履行合同。

负责运器数据的二次分析。

(9)负责组织接触网作业车和行车安全装备的技术状态、维修保养和安全运用情况的专项季度检查考核。

接触网运行检修规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改接触网运行检修规程(标准版)铁道部文件接触网运行检修规程(摘录)铁运[1999]102号第二章运行和管理第4条接触网运行和检修工作实行统一领导、分级管理的原则,充分发挥各级组织的作用。

铁道部:负责全路接触网运营管理工作,统一指导、统一规划,监督、检查;制定有关规章。

铁路局:贯彻执行铁道部有关规章、命令和标准,组织制定本局有关细则、办法和工艺;制定各分局、供电段的管理和职责范围;规划全局的接触网运营管理工作;审批局管的新产品试运行和重要的设备变更;组织好日常维修,适时地安排好大修改造工程,增强能力,改善设备的技术状态,提高供电质量,适应运输发展需要,保证安全可靠地供电。

第8条电气化区段的接触支柱内壁或隧道一侧的边墙上标出轨面标准线、线路超高和侧面限界,作为供电和工务部门共同遵守的标准;新建电气化铁路,由施工单位标出,开通前由供电、工务部门共同确认,以后每年复测一次,实际侧面限界与标明的侧面限界之差在任何情况下均不得大于30mm,实际超高和标明的超高之差在任何情况下均不得大于7mm,如大修、改造必须超过时,大修、改造的设计文件必须经铁路局批准,竣工后供电和工务部门共同重新测定,轨面标准线要用红色油漆划在支柱内壁或隧道边墙悬挂点的下方,供电段负责红线的日常管理,应保持清晰。

接触网运行检修规程目录第一章总则第二章运行和管理统一领导和分级管理接管和运行新产品试运行事故抢修第三章设备监测和质量鉴定设备监测第四章检修电联结器定位装置支撑装置受电弓动态包络线补偿装置支柱隔离（负荷）开关吸上线附加导线第一章总则第1条接触网是电气化铁路重要行车设备。

为保证接触网运行安全可靠，特制订本规程。

第2条牵引供电各单位（包括牵引供电设备管理、维修单位和从事既有线电气化牵引供电施工单位，下同）要建立健全各项规章制度,切实贯彻本规程的规定。

各单位要结合具体情况制定实施细则，报上级业务主管部门和业主单位核备。

接管和运行第7条电气化铁路工程开通运行前，应按规定进行检查验收，接触网验收应进行动态检测，符合下列条件方可接管运行：1.牵引变电所、接触网经过验收，具备供电条件；2.牵引变电所具备双电源，并能自动投切；3.各级调度、供电（维管）段及沿线所亭、工区的房屋（包括抢修值班人员宿舍）和水、电、通信、路（段部及工区的专用线、段部及所亭的公路）已竣工，并能交付使用。

4.牵引供电设备管理单位、沿线工区及所亭的检修和检测所需的机具、交通工具、通讯工具和安全用具，检修及抢修材料、配件、备品及消防用具配齐、到位，并能交付使用。

每个接触网工区应配备充足的夜间照明用具及接触网几何参数激光测量装置，照明用具应满足夜间200m范围内照明充足，4个小时内连续使用。

160km/h及以上干线的接触网工区应配备2台接触网快速多功能综合检修作业车。

200km/h及以上区段的接触网工区应配备适用于高速电气化铁路检修的接触网接续、矫正机具。

铁路局应按管内接触网检修工作量集中配备接触网恒张力放线车和绝缘子水冲洗车。

、3制2.承力索、接触线的技术规格和接触线磨耗换算表；3.接触网零部件的技术条件、试验方法及图册；4.接触网有关标准（部标和国标）；5.部、局颁发的有关规章和牵引供电设备管理单位自定的有关制度、办法和措施；6.与相关单位的设备分界协议；7.管内各车间、工区之间的设备分界及设备中各工种分工的规定；8.轨面标准线（俗称“红线”）测量记录；9.管内设备大修设计文件、设计审查意见及竣工报告；10.本单位设备技术履历簿。

接触网运行检修规程接触网是电气化铁路的重要组成部分，与行车直接相关。

为搞好接触网的运行和检修工作，加强管理，提高质量，确保运输，特制定本规程。

本规程适用于工频、单相、25千伏接触网的运行和检修。

从事接触网工作的广大职工必须牢固树立为运输服务的思想，贯彻“修养并重，预防为主”的方针，在确保安全、提高质量的基础上努力提高效率，降低成本，不断改善接触网的技术状态，保证安全、不间断、质量良好地供电。

各级主管部门要加强对接触网运行和检修工作的领导，按照全面质量管理的基本原则和要求，贯彻落实“三定、四化、记名检修”精神，抓好各项基础工作。

要科学地组织接触网运行和检修的各个环节，建立严密而协调的生产秩序，不断提高供电工作质量。

各铁路局可根据本规程规定的原则和要求，结合具体情况制定细则、办法，并报部核备。

第一章运行和管理统一领导和分级管理第1条接触网运行和检修工作实行统一领导，分级管理的原则充分发挥各级组织的作用。

铁道部：统一制定全路接触网运接和检修工作原则，制定有关的规章；调查研究，督促检查，总结和推广先进经验；审批部管的基建、科研、改造计划，并组织验收和鉴定。

铁路局：贯彻执行铁道部有关规章和命令，组织制定本局有关细则、办法和工艺；审批局管的基建、大修和科研、改造计划，并组织验收和鉴定。

铁路分局：贯彻执行部、局有关规章和命令；督促检查管内接触网的运行和检修工作；审批分局管的检修、科研、改造计划，并组织验收和鉴定。

供电段：贯彻执行上级有关的各项规章和命令，制定有关办法、制度和措施；制定接触网小修计划；编制大修、改造和科研计划；全面地质量良好地完成接触网运行和检修任务。

接管和运行第2条接触网工程竣工后，应按规定对工程认真进行检查，经验收合格方可投入运行。

第3条在接触网工程交接的同时，运营和施工单位之间要交接图纸、记录、说明书等开通时必需的竣工资料。

第4条接触网投入运行前，接管部门要做好运行组织准备工作，配齐并训练运行、检修人员，组织学习有关规章制度，熟悉即将接管的设备；备齐维修和抢修用的工具、材料、零部件、交通工具及安全用具、配合有关部门共同做好电气化铁路安全知识的宣传教育工作。

设备管理接触网设备维修规程目录前言11范围12规范性引用文件13术语和定义14总则25接触网运行检修管理3 6检修规程37附录5接触网设备维修规程前言本标准编制部门：厦门轨道交通集团有限公司运营分公司维修部本标准主要编制人：江洪泽、张智贤、黄国才、郑肇钦、杨莲、肖文龙审核人：付战莹审批人：展晓义本标准版本号为：Q/XMGY-J-F-V1-XXX，第V1版，第XX次修订。

本标准20XX年XX月XX日发布。

本标准从20XX年XX月XX日起实施。

本标准由厦门轨道交通集团有限公司运营分公司标准化委员会提出。

本标准由厦门轨道交通集团有限公司运营分公司维修部负责解释。

1范围本标准规定了厦门轨道交通1号线接触网系统设备的检修周期、工作内容及相关标准。

本标准适用于厦门轨道交通1号线接触网系统设备的检修工作。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

2.1铁运[2007]69号接触网运行检修规程2.2GB50299-1999地下铁路工程施工及验收标准2.3TB10009－98铁路电力牵引供电设计规范2.4行车组织规则2.5接触网安全规则3术语和定义3.1巡检：通过观察设备运行状态，与标准常态比较，及早发现异常运行状态，及时将故障解决于发生的初期，尽量避免故障后检修，确保设备的正常运行和运营安全。

3.2预防性检修：是指对设备进行清洁、润滑、调整、更换易损件和检查等计划维护和保养性工作，包含季检、半年检、年检。

3.3中大修：根据运营需要和设备状态，有周期、有计划地对损耗部件进行更换或维修，以保持设备正常技术状态的检修作业。

4总则4.1坚持“安全第一、预防为主、综合治理”的工作方针，保证运行安全，提升运营水平。
