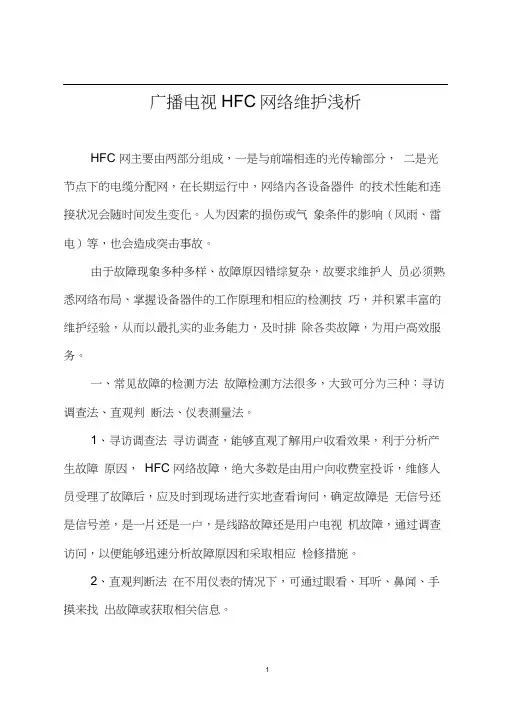

广播电视HFC网络维护浅析
HFC网主要由两部分组成，一是与前端相连的光传输部分，二是光节点下的电缆分配网，在长期运行中，网络内各设备器件的技术性能和连接状况会随时间发生变化。

人为因素的损伤或气象条件的影响（风雨、雷电）等，也会造成突击事故。

由于故障现象多种多样、故障原因错综复杂，故要求维护人员必须熟悉网络布局、掌握设备器件的工作原理和相应的检测技巧，并积累丰富的维护经验，从而以最扎实的业务能力，及时排除各类故障，为用户高效服务。

一、常见故障的检测方法
故障检测方法很多，大致可分为三种：寻访调查法、直观判断法、仪表测量法。

1、寻访调查法
寻访调查，能够直观了解用户收看效果，利于分析产生故障原因，HFC网络故障，绝大多数是由用户向收费室投诉，维修人员受理了故障后，应及时到现场进行实地查看询问，确定故障是无信号还是信号差，是一片还是一户，是线路故障还是用户电视机故障，通过调查访问，以便能够迅速分析故障原因和采取相应
检修措施。

2、直观判断法
在不用仪表的情况下，可通过眼看、耳听、鼻闻、手摸来找出故障或获取相关信息。

通过观察光接收机、放大器、可寻址集线器、馈电器等有源器件的工作指示灯、信号指示灯、电压指示表、电流指示表，我们会得到如下故障信息：若光接收机（采用迈威公司）信号指示灯呈红红（正常是绿色），则是输入光功率低或无，其故障可能：①光发射机没工作；②尾纤盘绕有问题；③活动连接头损耗增大。

若馈电器电流指示显著增大，电压指示显著减少，则是负载中有严重短路存在，其故障可能是：①过流分支分配器、放大器、可寻址集线器烧毁；②电缆或接头有短路故障；③网络中新增有源器件过多，超过馈电器负载额限。

若可寻址集线器非法灯亮，则为该器件还未写码。

若放大器工作灯不亮则故障可能是：①馈电器没供电；②电缆防水F接头工艺下降，不能过电；③放大器故障。

还可通过观看电视图像来判断故障。

如信号中有电源干扰渗入时，会看到横亮条在电视图像中呈现或缓慢滚动。

若信号过高则电视图像上会有雨刷状干扰，若信号低则图像雪花点加重。

查看线路及设备器件是否有异常表象，也能获取一些故障信息。

如查看电缆防水F头是否发绿氧化，设备器材有无烧毁的黑色痕迹，电缆F头是否脱落，电缆线路上有无针插痕迹，用户有无私拉乱接终端盒等。

用耳听声音。

如电缆分配网中某一器件击穿短路，光节点处的馈电器就会发出“嗡嗡”的报警声。

用鼻闻味。

如放大器电源部分发烫、电源短路，器件内部会发出焦糊气味。

用手摸。

用手掌心直接触摸放大器外壳，感觉有无温度，能判断放大器电源正常与否，用手轻摇各器件电缆接头，可判断防F水头的接触不良故障。

用瞬间短接火花发，可判断电缆中有无馈电。

通过看、嗅、听、摸这些直观方法，不仅能排除一些简单明确的故意，而且对一些疑难故障，也能获取一些相关信息。

只要观察足够细心，就会为我们的检修工作给以柳暗花明的启示。

当然，对故意作最后确诊，必须借助检测仪器的帮助。

3、仪表测量法
仪表测量法能迅速找准故障原因和产生部位，是侦断网络故障最有效和可靠的手段，其常用的测量工具有：光功率测试仪、
万用表、场强仪。

光功率测试仪是用来检测光功率的，用它可以分析判断光传输部分的故障，如我们发现和怀疑接收点的光信号不正常时，可通过测量光功率值找出故障原因，作出确切的故障判断。

用万用表的电压档、电阻档，能迅速检测到线路上的馈电故障。

因有源器件都有十几欧的输入和输出电阻值，可以通过电阻测量依此判断电缆或防水F头故障，若阻值很大，则该段电缆或接头一定存在问题。

由于自然氧化或接头工艺上的问题，防水F 头故障在网络内发生率相当高。

当估计某段电缆有开路故障时，可通过短接电缆的前端，在尾端测其电阻，其值应为0或接近0，否则为电缆中芯线或屏蔽线断开。

还可在路测电流，通过测得值与正常值比较，也可找出故障部位。

场强仪是检测无信号和信号差的必备仪器。

在馈电正常情况下，用场强仪按从后到前的顺序分别测量可寻址集线器、过流分支分配器、放大器的输入和输出电平值，所测结果与设计正常值进行对照比较，信号电平值有变化且不大时，可调整该线路上各放大器件的衰减值和均衡量，使其恢复到正常值，若经过调整达不到要求，或已不能调整时，则可能是线缆老化或器件故障，应对放大器或可寻址集线器或线缆进行检修。

在检修过程中，只要根据实际情况，灵活地、综合地使用这些检测方法，检修工作就会变得得心应手和胸有成竹。

如当我们用电压法测得某一级设备无输入电压时，可同时采用信号法顺便检测信号电平，若信号正常，则证明前一级设备工作正常，可判断故障发生在本级与前级的电缆上。

通过这样做了，检修工作就会少走弯路。

二、常见故障的分析与判断
1、光传输部分
光传输部分主要是光收发机，当发生故障时，其影响范围较广，有可能会涉及到同一台光发射机下的几个光节点都收不到信号。

如去年7月份发生的一起光信号故障，由于前端机房空调未开，致使某台光发射机因环境温度过高而停止工作。

结果其下的几个光节点全无信号。

光纤线路故障主要表现为传输质量降低、损耗增加、信号中断，常见原因有：①光纤续接处密封不严，光缆外护套损坏造成光纤长期处于潮湿环境下，致使损耗增大；②光纤盘绕半径过小，或盘绕不当引起损耗增大；③由于环境脏，致使活动接头在插拨时沾上污尘，引起损耗增大。

光接收机发生故障主要表现为无信呈输出或信号输出低，常
见原因有：①光接收机电源故障；②光电转换器坏；③射频放大模块坏；④各插拨连线接触不良。

2、电缆分配网
电缆传输分配网引起的故障分布范围很广，从馈电器、放大器、过流分配器，可寻址集线器、各型电缆、防水F头，到用户终端，都可能发生故障。

其故障原因相对复杂，总体来说故障现象可归结为：无信号和信号差。

引发无信号的故障范围相当广泛。

只要线路上的器件设备发生馈电故障，都会有无信号故障发生，在检修中，我们常常以可寻址集线器是否工作为分水岭判断无信号故障。

集线器工作灯亮时，无信号故障的常见原因有：①用户电缆脱落及用户线坏；②用户电视机故障；③用户接错信号端口；④集线器分配板端口坏。

⑤集线器放大模块故障；⑥前级放大故障；⑦前端机房停电，或光功率低。

在集线器不工作情况下，产生无信号故障的原因有：①集线器坏；②前级放大器故障；③过流分支分配器短路故障；
④馈电器坏；⑤光节点处电源故障；⑥电缆接头或电缆不过电故障。

无信号故障的分析判断检修流程如附图1
信号差故障按其具体表现可分为：①个别频道信号差，这种
情况主要发生在前端某频道调制器输出电平下降；②全频段信号低、雪花点重，主要是由放大模块性能变坏引起；③信号高、图像自激，主要是气温变化，衰减器和均衡器的设置不当引起。

④低频段信号低，主要是由电缆线路中的屏蔽线未接好或开路引起。

⑤高频段信号低，主要由于电缆老化或电缆过长均衡不平引起。

所以，引发信号差的故障原因主要有：①受气温影响，网络中有源器件输出电平发生变化。

②电缆老化，损伤引起信号传输特性发生改变。

③光接收机、放大器、可寻址集线器中的放大模块性能变差。

④过流分支分配器电器性能变差，防水F头接头工艺下降。

⑤衰减器、均衡器设置不当或损坏。

⑥用户终端线、盒质量欠佳，或接有暗线，或线头工艺做得太差，或室内私拉乱接。

⑦用户电缆机中周故障。

⑧有人在线路上偷接信号。

信号差故障的分析判断检修流程如附图2
电缆分配网的检修工作一般情况下都可按上面的流程去进行。

在掌握了检修技巧后，还可以通过关键点的检测来做分析和判断，从而使维修过程更简捷。

检修过程中，一定要做到观察细致、思考严密、判断准确，否则，我们的工作会走进误区。

我们曾经历过这样一次教训：一次，我们的检修人员在接到某户故障申报时，查看了可寻址集线器工作情况，各指示灯正常，于是测
量集线器的输出和输入电平，结果都没信号，接着再测量前级放大器信号电平，输入信号正常，输出无信号，于是推断放大器坏。

可是，更换放大器后故障依旧，这就够纳闷了。

后来经仔细观察，发现放大器的指示灯亮得很微弱，信号电平的显示是每隔几秒钟一闪即逝。

后经测放大器的输入电压，发现电压在24—37伏之间摇摆不定，后来用电阻检测法和电压检测法侦断出故障原因是：该条线路电缆在光节点处的防水F头氧化打火，后经更换，故障排除。

如果当初在检修时，我们能够不轻信眼睛的直观判断，测信号电平时顺便测一下电压，就少了后来的许多麻烦。

整个检修工作就是一个观察→分析→测量→再分析→推断→再测量→再推断→最后确诊的过程，在这个过程中，我们要做到观察细心，分析严密，测量精确，推断合理，判断无误。

线路上存在短路故障馈电器故障或电源故障或后级线路输出电平
