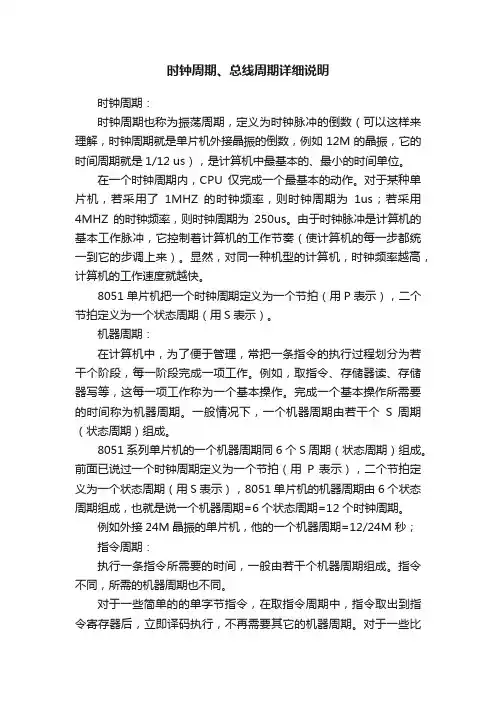

时钟周期、总线周期详细说明时钟周期：时钟周期也称为振荡周期，定义为时钟脉冲的倒数（可以这样来理解，时钟周期就是单片机外接晶振的倒数，例如12M的晶振，它的时间周期就是1/12 us），是计算机中最基本的、最小的时间单位。
在一个时钟周期内，CPU仅完成一个最基本的动作。
对于某种单片机，若采用了1MHZ的时钟频率，则时钟周期为1us；若采用4MHZ的时钟频率，则时钟周期为250us。
由于时钟脉冲是计算机的基本工作脉冲，它控制着计算机的工作节奏（使计算机的每一步都统一到它的步调上来）。
显然，对同一种机型的计算机，时钟频率越高，计算机的工作速度就越快。
8051单片机把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。
机器周期：在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。
例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。
完成一个基本操作所需要的时间称为机器周期。
一般情况下，一个机器周期由若干个S周期（状态周期）组成。
8051系列单片机的一个机器周期同6个S周期（状态周期）组成。
前面已说过一个时钟周期定义为一个节拍（用P 表示），二个节拍定义为一个状态周期（用S表示），8051单片机的机器周期由6个状态周期组成，也就是说一个机器周期=6个状态周期=12个时钟周期。
例如外接24M晶振的单片机，他的一个机器周期=12/24M 秒；指令周期：执行一条指令所需要的时间，一般由若干个机器周期组成。
指令不同，所需的机器周期也不同。
对于一些简单的的单字节指令，在取指令周期中，指令取出到指令寄存器后，立即译码执行，不再需要其它的机器周期。
对于一些比较复杂的指令，例如转移指令、乘法指令，则需要两个或者两个以上的机器周期。
通常含一个机器周期的指令称为单周期指令，包含两个机器周期的指令称为双周期指令。

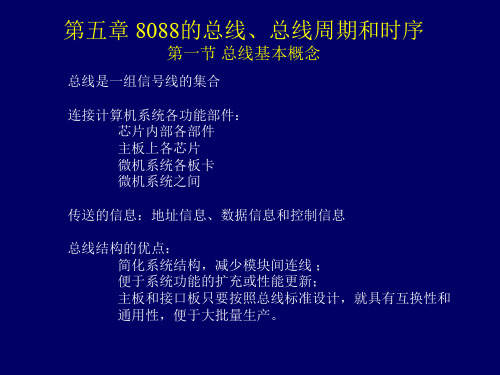

总线周期：由于存贮器和I/O端口是挂接在总线上的，CPU对存贮器和I/O 接口的访问，是通过总线实现的。
①微处理器性能指标1）字长：处理器一次性加工运算二进制数的最大位数。
2）主频：CPU 的时钟频率，CPU 运算时的工作频率。
3）内存总线速度和扩展总线：前者一般等同于CPU 的外频；后者安装在微机系统上的局部总线。
4）地址总线宽度：决定了CPU 可以访问存储器的物理地址空间5）数据总线宽度：决定了CPU 与二级高速缓存、内存以及输入/输出设备之间一次数据传输的信息量。
6）协处理器：负责浮点运算。
②总线周期的概念1）时钟周期(S 主频1）：计算机最基本的时间单元。

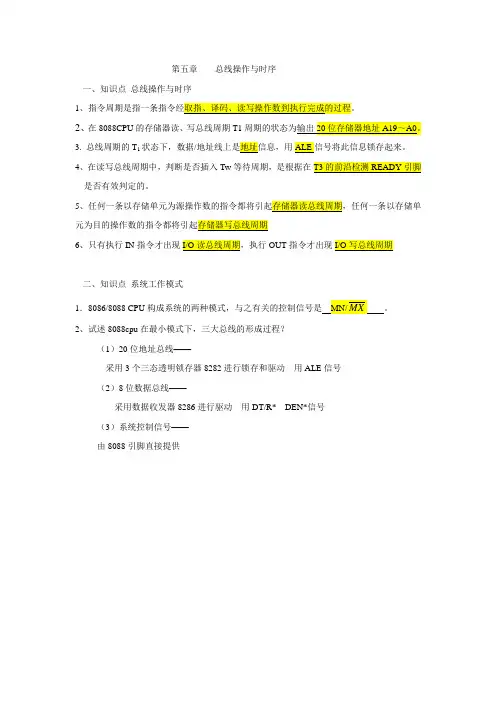

一个低电平一个高电平的组合 2）总线周期：CPU 对存储器/外设读写一次所需时间，最基本的总线周期包括4个时钟周期（T1，T2，T3，T4)T1：发地址信号。
T2：准备传送数据。
T3：开始读写数据。
Tw ：等待周期。
等待比较慢的设备。
T4：完成数据读写操作，结束周期。
Ti ：总线周期的空闲状态。
3）指令周期：执行一条指令所需的全部时间。

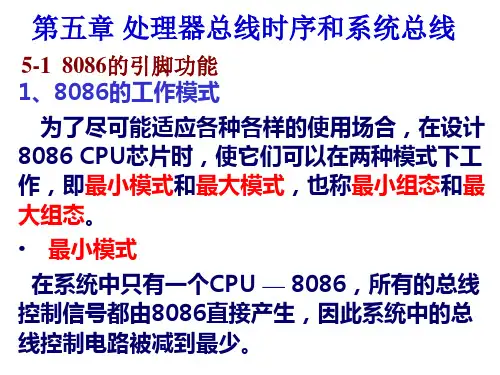

③CPU 的工作模式1：最:小模式：总线控制信号都是直接由一个CPU 产生。
2：最大模式：包括2个以上CPU ，其中一个为主处理器，其他的为协处理器。
3：实现：8086第33引脚（MN/MX )接地为最大模式，接+5V 为最小模式。
④CPU 的引脚信号1：总线复用技术：分时复用：不同时间周期同时可以使用的引脚。
带有斜杠 / 的。
模式复用：不同工作模式下引脚信号的复用。
带有括号（ ） 的。
2：8086引脚信号：最大模式与最小模式共用的引脚1：GND 、V CC （引脚1、20、40）电源、地引脚2：AD 0~AD 15（2-16、39）地址/数据复用引脚，双向工作。
3：A 16/S 3~A 19/S 6(35~38)地址/状态复用引脚，输出S 6:恒为0，表示8086与总线相连。
S 5：中断允许标志的当前设置（IF ），IF=1表示允许可屏蔽中断请求。
S4S3:表示当前使用哪个寄存器。
4：BHE/S7(bus high enable 34）：总线高允许/状态S7信号，输出T1时，输出BHE表示高8位数据线有效。
