CAD作图求任意剖面上真倾角与伪倾角互换在一些钻孔及工程设计中，经常用到岩层（断层、节理面等）伪倾角与真倾角的换算，在井下由于受条件限制,一般都是测量剖面的伪倾角，有朋友经常在网上咨询怎样将岩层伪倾角换算真倾角，或者求任意剖面上的伪倾角，网上推荐的方法都是计算的方法，不仅麻烦，且需要经过多次换算，精度差，准确度低。

用函数计算器计算步骤繁琐，计算复杂，在计算机上进行编程或在excel表格中编程计算，由于层面产状与巷道的空间位置关系有多种变化，无论哪种计算，都不直观，这里通过CAD作图将岩层（断层、节理面等）伪倾角，直接在采掘工程平面图上作图换算，在任意剖面上求伪倾角，推荐给朋友们。

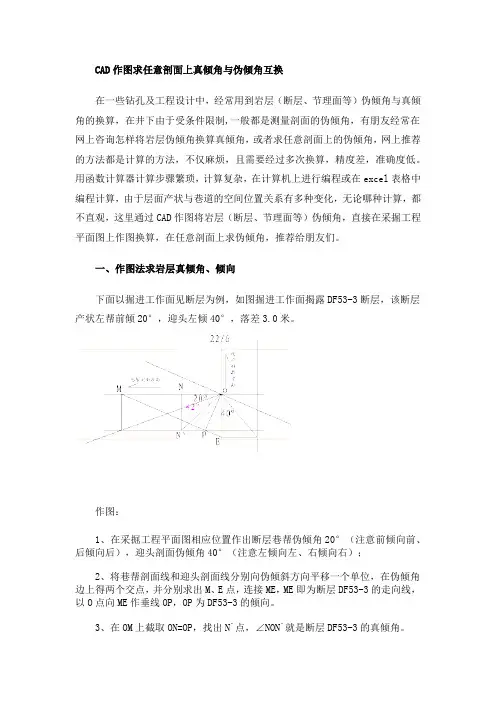

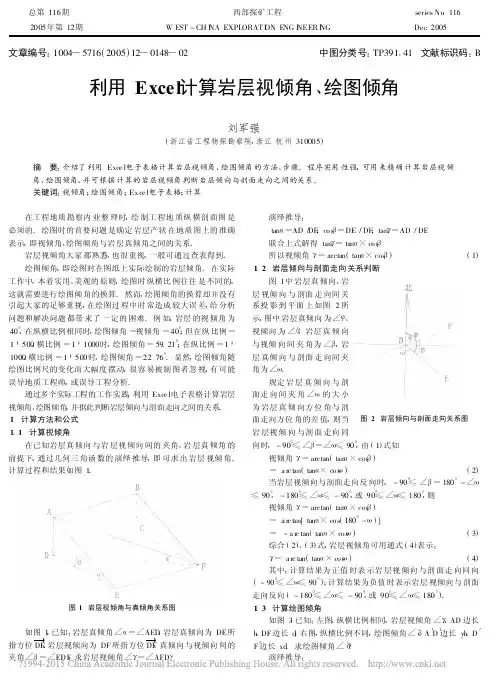

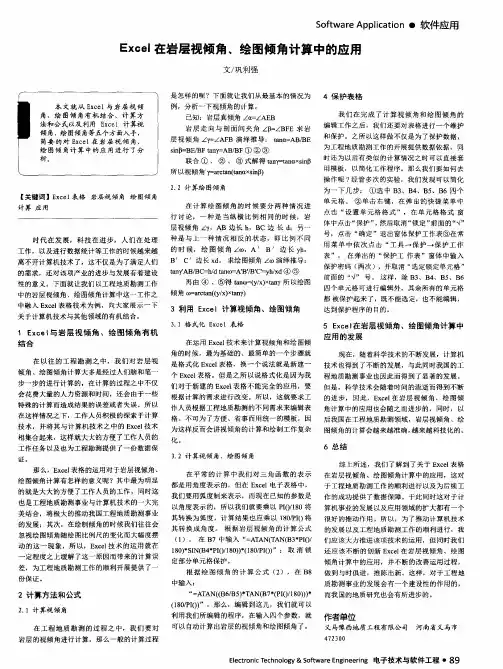

一、作图法求岩层真倾角、倾向下面以掘进工作面见断层为例，如图掘进工作面揭露DF53-3断层，该断层产状左帮前倾20°，迎头左倾40°，落差3.0米。

作图：1、在采掘工程平面图相应位置作出断层巷帮伪倾角20°（注意前倾向前、后倾向后），迎头剖面伪倾角40°（注意左倾向左、右倾向右）；2、将巷帮剖面线和迎头剖面线分别向伪倾斜方向平移一个单位，在伪倾角边上得两个交点，并分别求出M、E点，连接ME，ME即为断层DF53-3的走向线，以O点向ME作垂线OP，OP为DF53-3的倾向。

3、在OM上截取ON=OP，找出N`点，∠NON`就是断层DF53-3的真倾角。

4、按图例加上断层，删除辅助线，一切OK。

二、求任意剖面上的伪倾角还以断层DF53-3为例，已知倾向、倾角，求巷道剖面方向上的断层伪倾角：作图：在单位圆中作出PE= tan42°（断层真倾角），将线段PE平移至ME`，求出M`，∠MOM`即为巷道方向上断层的伪倾角20°。

任意剖面方向都行的哦。

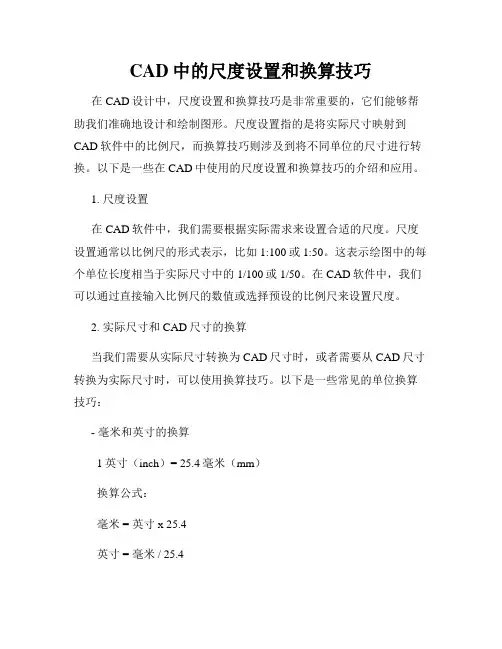

CAD中的尺度设置和换算技巧在CAD设计中，尺度设置和换算技巧是非常重要的，它们能够帮助我们准确地设计和绘制图形。

尺度设置指的是将实际尺寸映射到CAD软件中的比例尺，而换算技巧则涉及到将不同单位的尺寸进行转换。

以下是一些在CAD中使用的尺度设置和换算技巧的介绍和应用。

1. 尺度设置在CAD软件中，我们需要根据实际需求来设置合适的尺度。

尺度设置通常以比例尺的形式表示，比如1:100或1:50。

这表示绘图中的每个单位长度相当于实际尺寸中的1/100或1/50。

在CAD软件中，我们可以通过直接输入比例尺的数值或选择预设的比例尺来设置尺度。

2. 实际尺寸和CAD尺寸的换算当我们需要从实际尺寸转换为CAD尺寸时，或者需要从CAD尺寸转换为实际尺寸时，可以使用换算技巧。

以下是一些常见的单位换算技巧：- 毫米和英寸的换算1英寸（inch）= 25.4毫米（mm）换算公式：毫米 = 英寸 x 25.4英寸 = 毫米 / 25.4- 米和英尺的换算1英尺（foot）= 0.3048米（m）换算公式：米 = 英尺 x 0.3048英尺 = 米 / 0.3048- 米和千米的换算1千米（kilometer）= 1000米（m）换算公式：米 = 千米 x 1000千米 = 米 / 1000- 公斤和磅的换算1磅（pound）= 0.453592公斤（kg）换算公式：公斤 = 磅 x 0.453592磅 = 公斤 / 0.453592通过掌握这些换算技巧，我们可以轻松地在实际尺寸和CAD尺寸之间进行转换，确保我们的设计和绘图是准确无误的。

3. 设置屏幕比例在使用CAD软件时，我们可以根据需要设置屏幕比例，以便更好地观察和编辑图纸。

对于大型工程项目，我们可以选择更大的屏幕比例，以便更清晰地显示细节。

对于小型项目或快速草图，我们可以选择较小的屏幕比例，以便更好地掌握整体布局。

4. 使用图块和参照CAD软件中的图块和参照功能可以帮助我们更高效地处理大型项目。

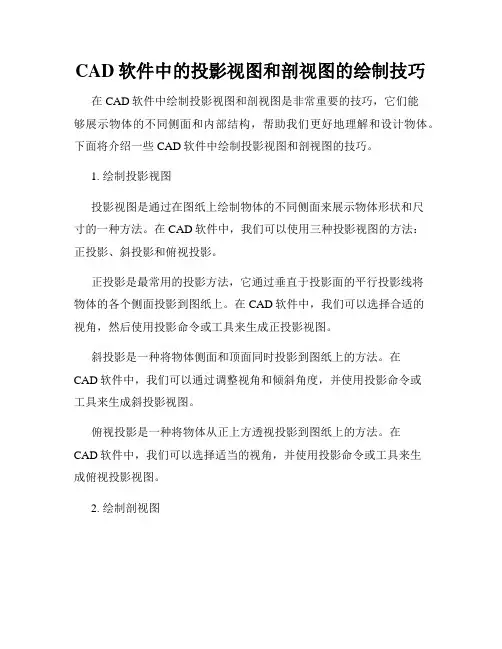

CAD软件中的投影视图和剖视图的绘制技巧在CAD软件中绘制投影视图和剖视图是非常重要的技巧，它们能够展示物体的不同侧面和内部结构，帮助我们更好地理解和设计物体。

下面将介绍一些CAD软件中绘制投影视图和剖视图的技巧。

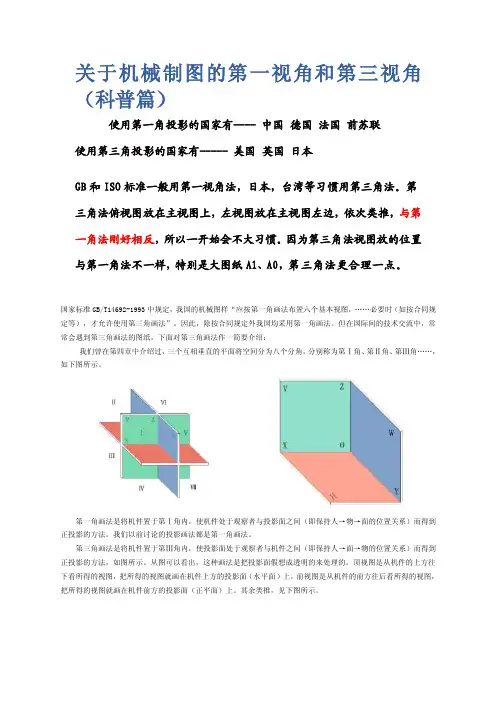

1. 绘制投影视图投影视图是通过在图纸上绘制物体的不同侧面来展示物体形状和尺寸的一种方法。

在CAD软件中，我们可以使用三种投影视图的方法：正投影、斜投影和俯视投影。

正投影是最常用的投影方法，它通过垂直于投影面的平行投影线将物体的各个侧面投影到图纸上。

在CAD软件中，我们可以选择合适的视角，然后使用投影命令或工具来生成正投影视图。

斜投影是一种将物体侧面和顶面同时投影到图纸上的方法。

在CAD软件中，我们可以通过调整视角和倾斜角度，并使用投影命令或工具来生成斜投影视图。

俯视投影是一种将物体从正上方透视投影到图纸上的方法。

在CAD软件中，我们可以选择适当的视角，并使用投影命令或工具来生成俯视投影视图。

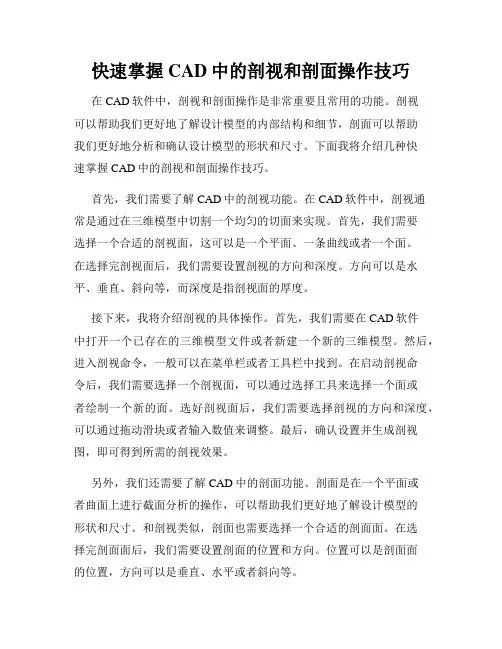

2. 绘制剖视图剖视图是一种展示物体内部结构的方法，它将物体沿特定平面切割，并展示切面的内部结构。

在CAD软件中，我们可以使用剖视命令或工具来绘制剖视图。

首先，我们需要选择适当的剖视面。

剖视面可以是任何平面，但通常选择便于理解和展示物体内部结构的平面。

在CAD软件中，我们可以通过指定切割平面的位置、方向和角度来定义剖视面。

然后，我们可以使用剖视命令或工具来生成剖视图。

CAD软件将自动将物体在剖视面上的各个部分切割，并在图纸上展示其内部结构。

我们还可以使用各种符号和标记来表示剖视图中的不同部件和特征。

3. 注意事项在绘制投影视图和剖视图时，我们需要注意以下几点：首先，要根据需要选择适当的视角和剖视面。

视角和剖视面的选择将直接影响投影视图和剖视图的清晰度和准确性。

其次，要确保物体的尺寸和比例在绘图中得到正确表示。

我们可以使用CAD软件中的尺寸工具来测量物体的各个尺寸，并在投影视图和剖视图中准确地表示出来。

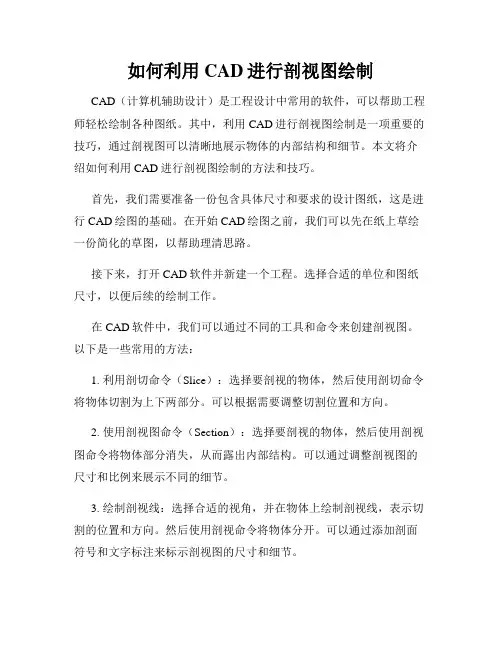

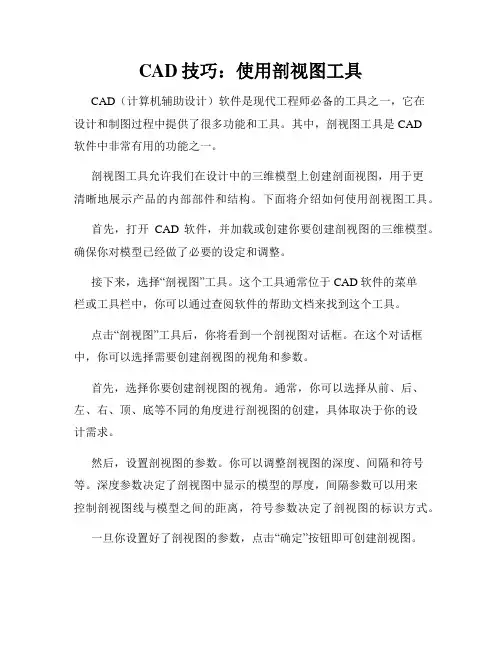

如何利用CAD进行剖视图绘制CAD（计算机辅助设计）是工程设计中常用的软件，可以帮助工程师轻松绘制各种图纸。
